đ Beschreibung der Röhre: DF651 Inventarnummer: 07570
| Name | â DF651 |
| Vergleichsname | 549DX |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 0,625 |
| Heizstrom (AmpĂšre) | 0,01 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Subminiatur (Flach), 5pol. â Liste aller Röhren mit: Subminiatur (Flach), 5pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 371 |
| Ătz- Produktionscode | |
| Serien Nummer | U.ba.01 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S125a |
đ Beschreibung der Systeme fĂŒr die Röhre: DF651
| System 1 | |
| Kathode | Draht 5 |
| Gitter 1 | Draht 4 |
| Gitter 2 | Draht 2 |
| Gitter 3 | Draht 3 und Draht 5 - Je ein Teil des Bremsgitters |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Draht 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | Draht 3, Draht 5 |
| Abschirmung | |
| Funktion | â Niederfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der DF651
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: DF651
Datenblatt DF651 Telefunken.pdf (58 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DF651

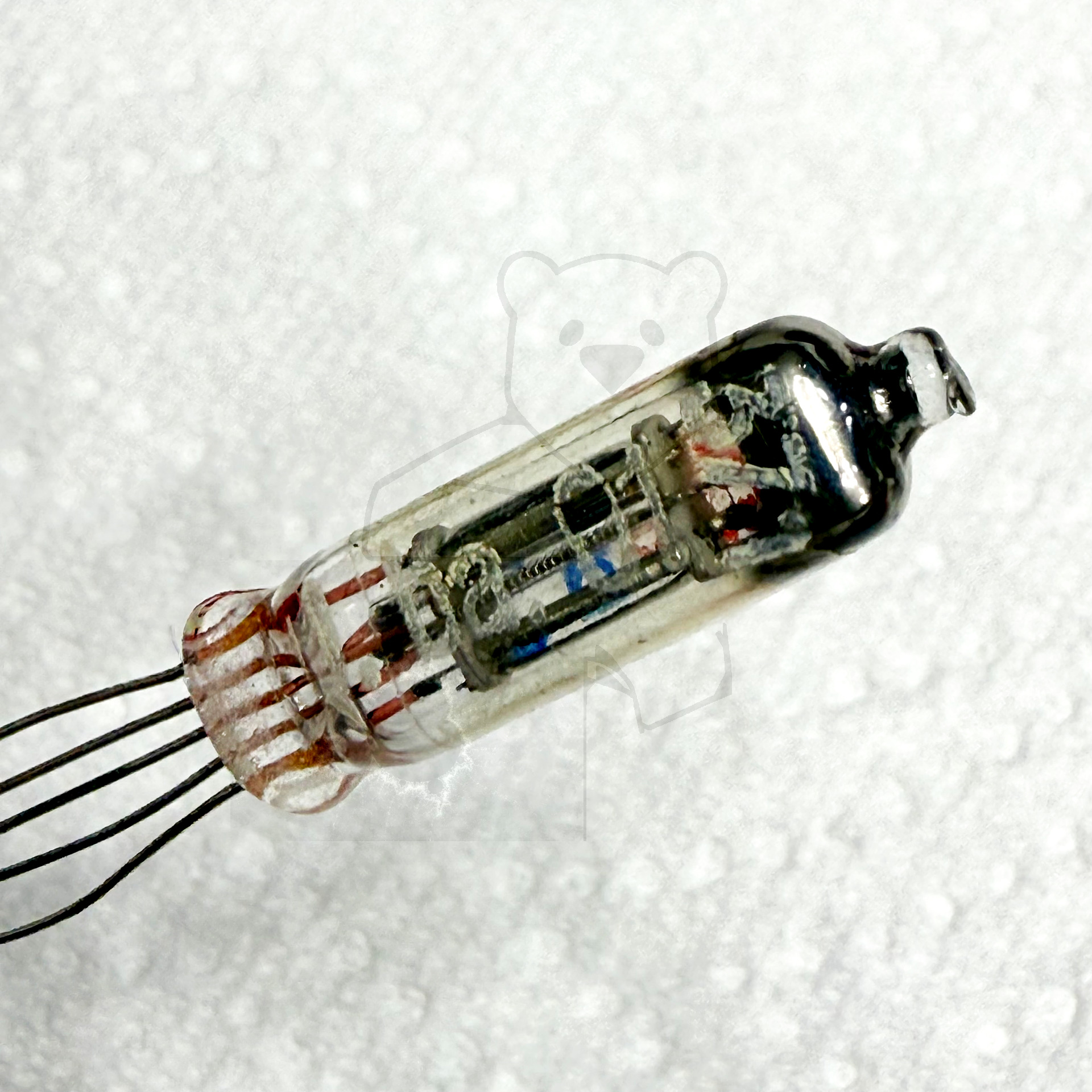

Röhre DF651 #7570 Bild 1
