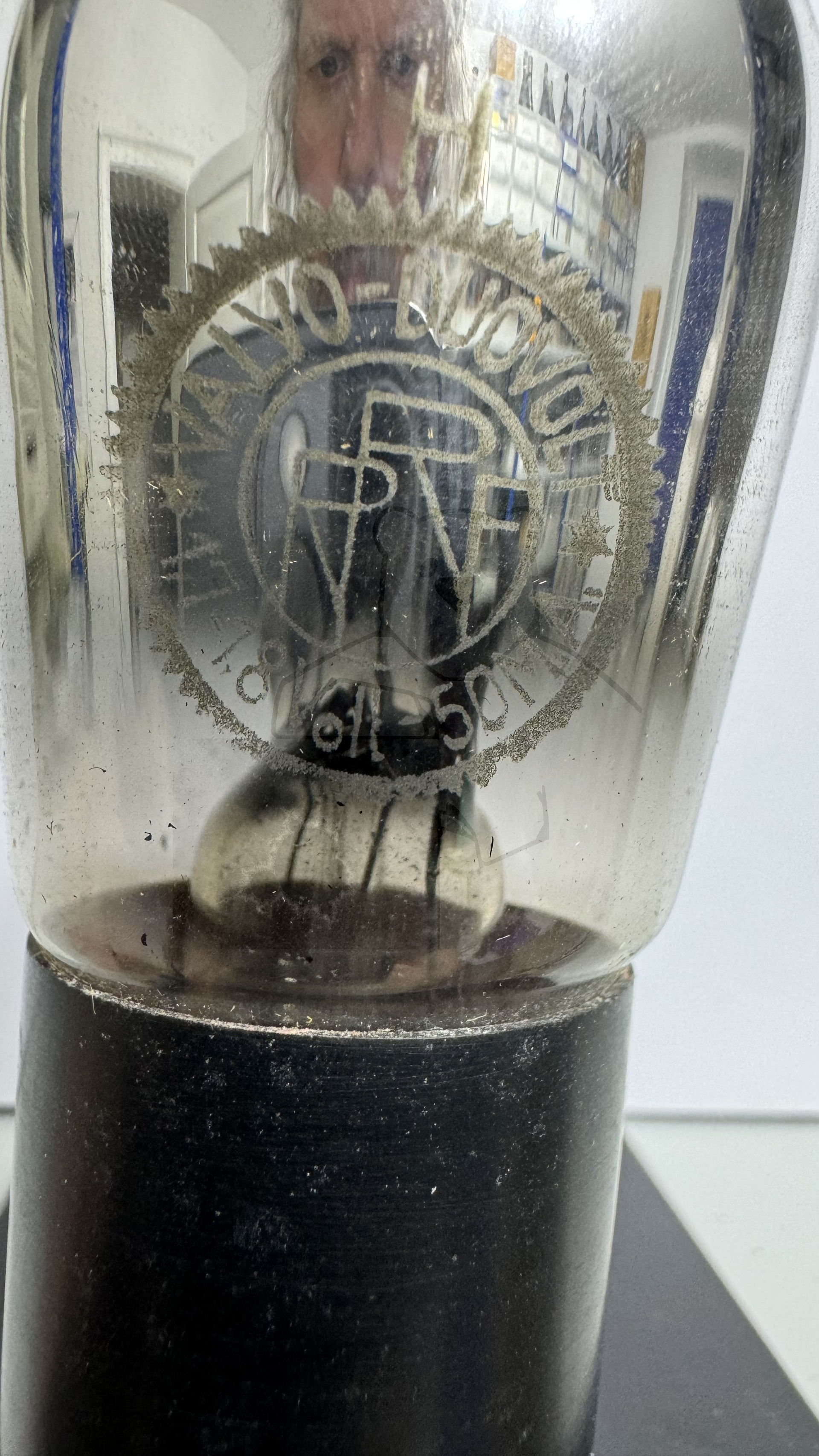

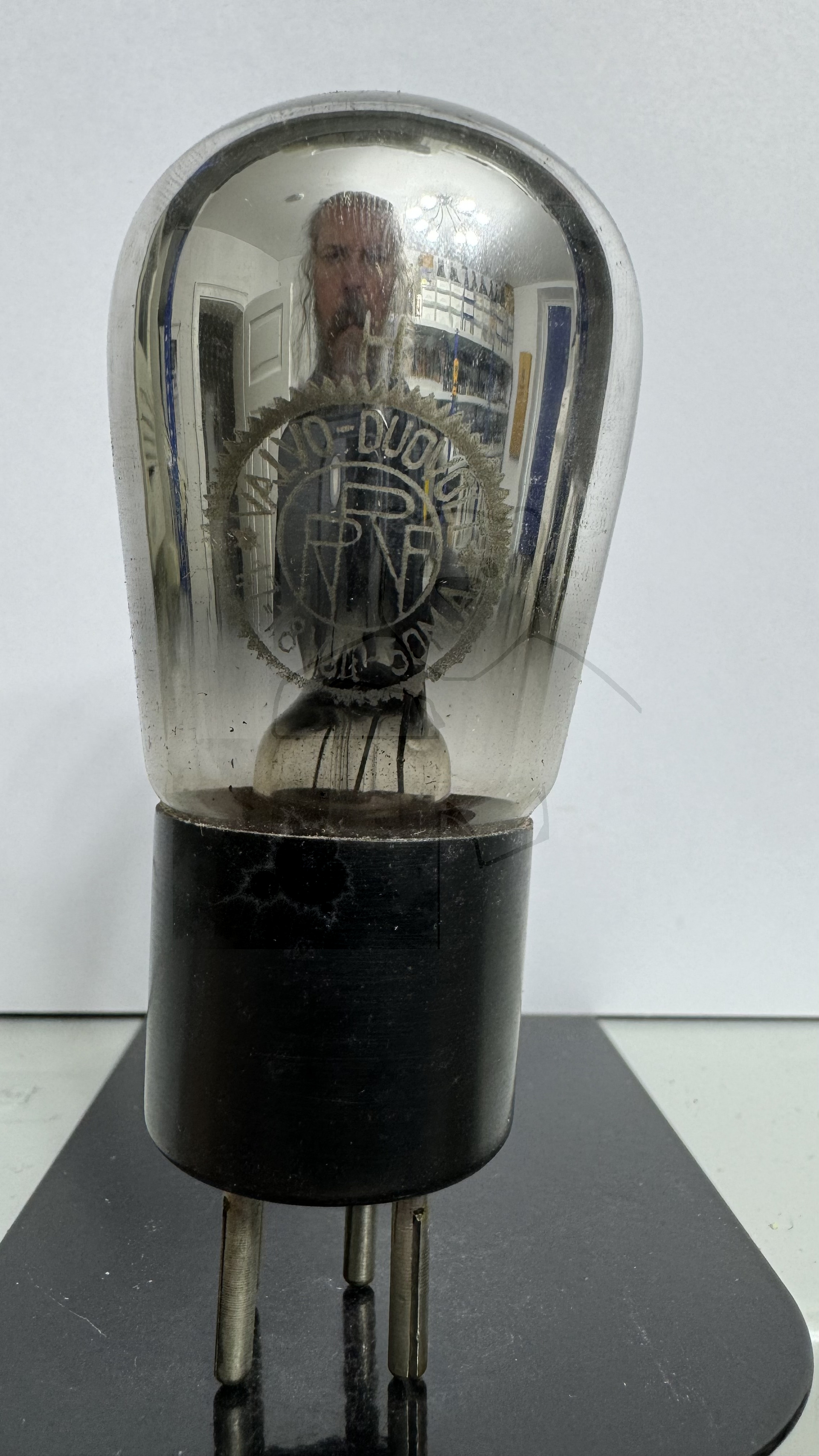

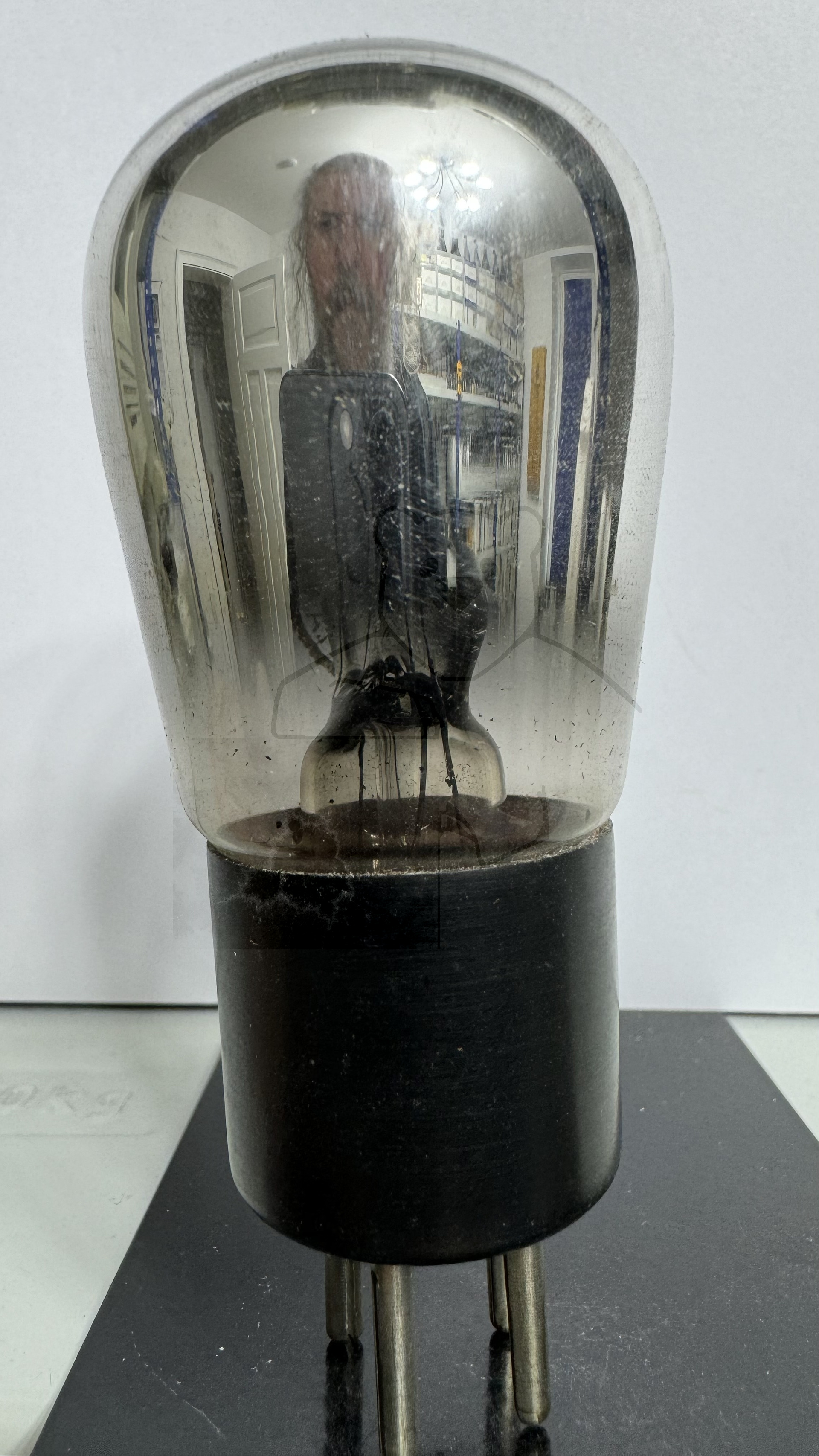

Daten und Bilder der Röhre: Duovolt H

🔎 Beschreibung der Röhre: Duovolt H Inventarnummer: 07560

Name	→ Duovolt H
Vergleichsname
Hersteller	→ Radioroehrenfabrik GmbH (RRF) Hamburg
Heizspannung (Volt)	1,8
Heizstrom (Ampère)	0,08
Art der Heizung	Direkt

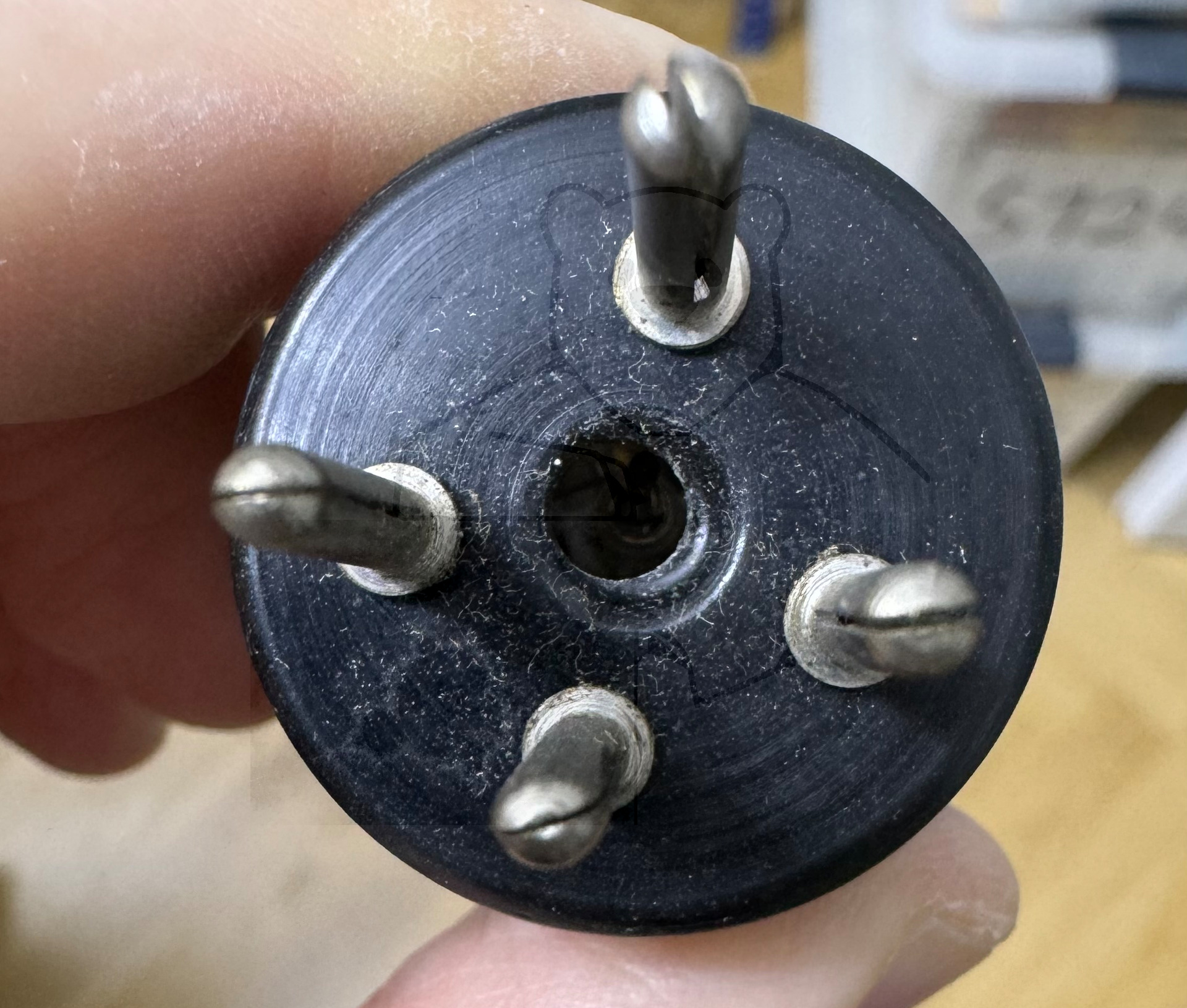

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	708
Ätz- Produktionscode
Serien Nummer

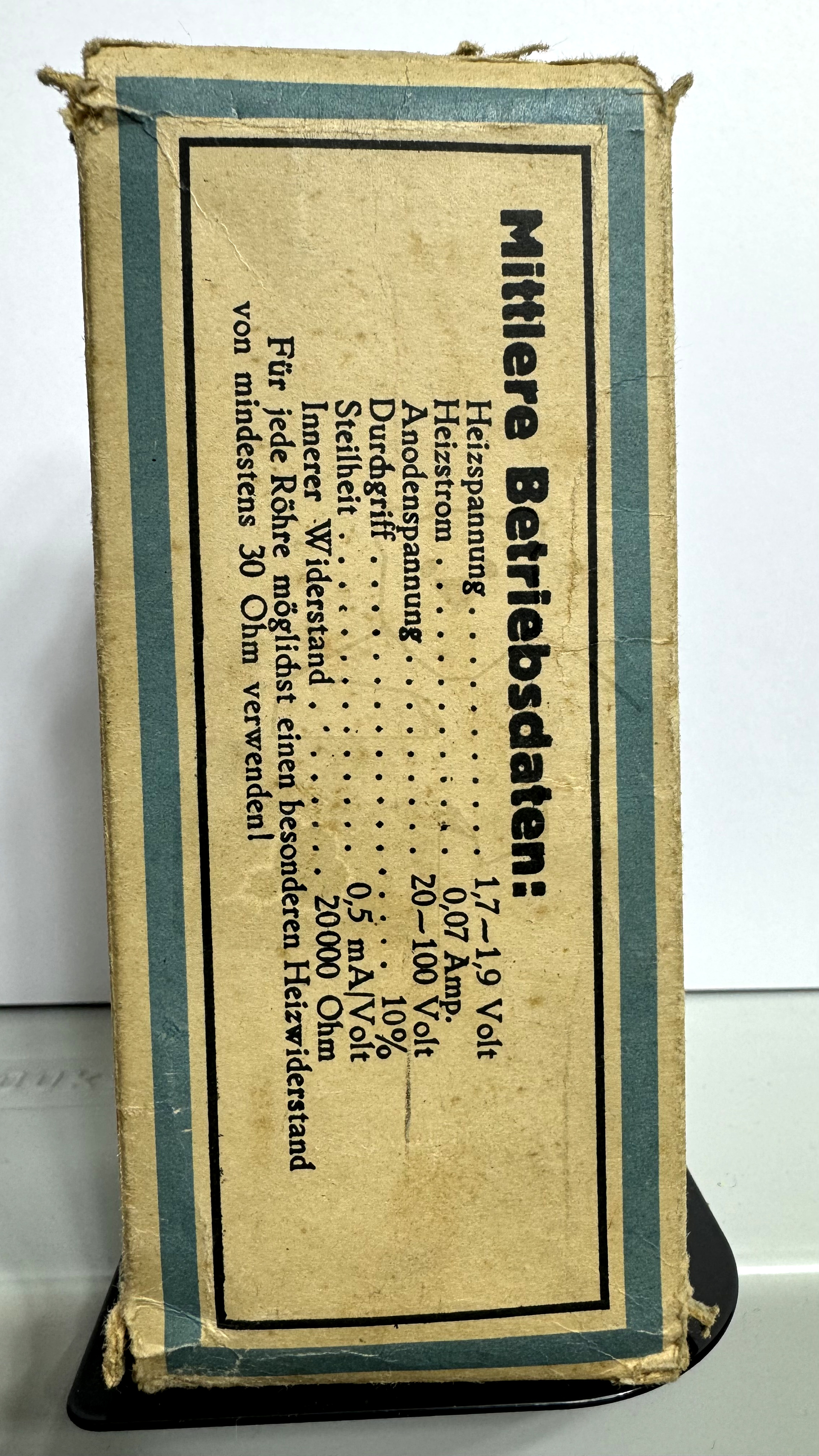

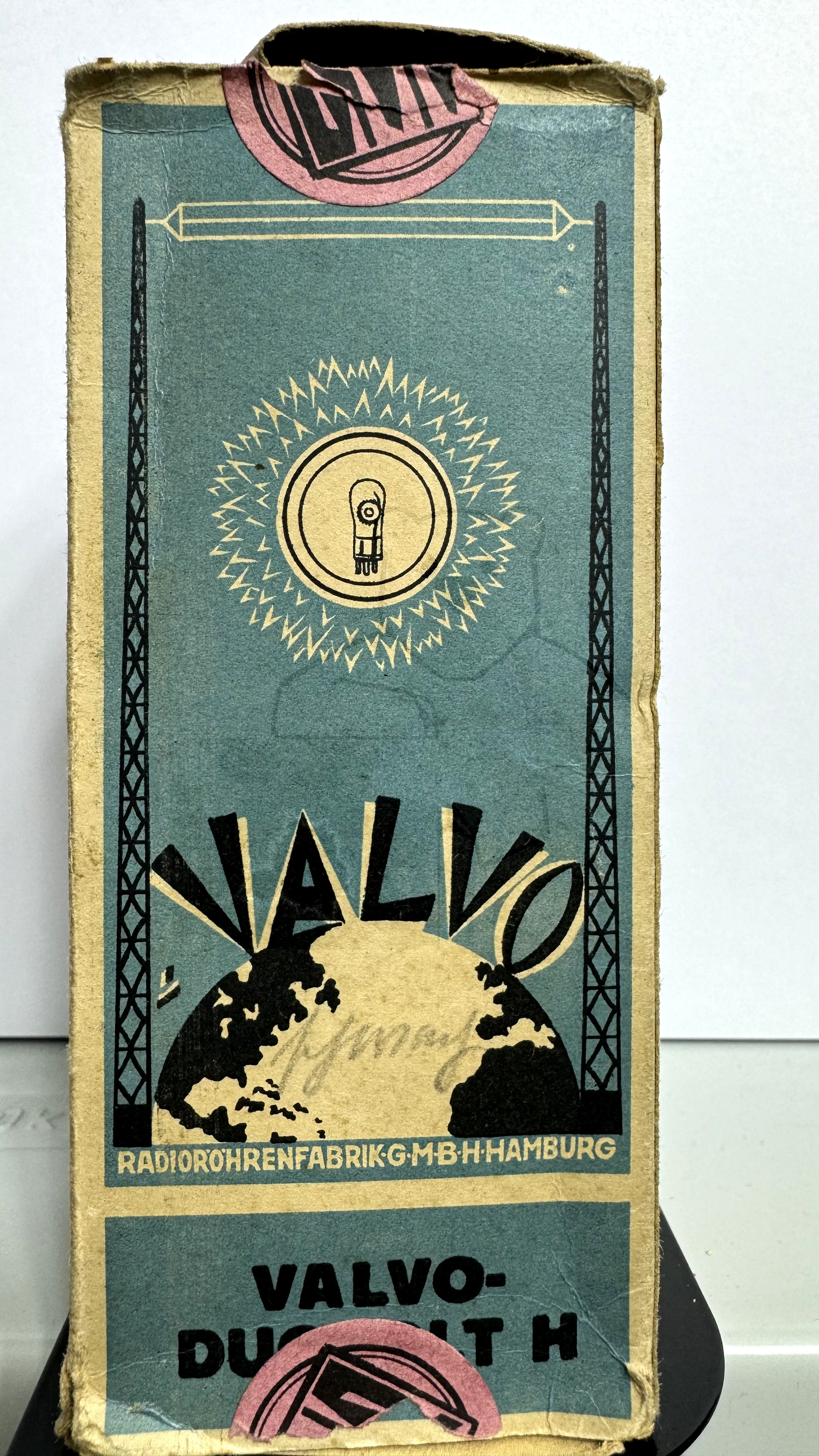

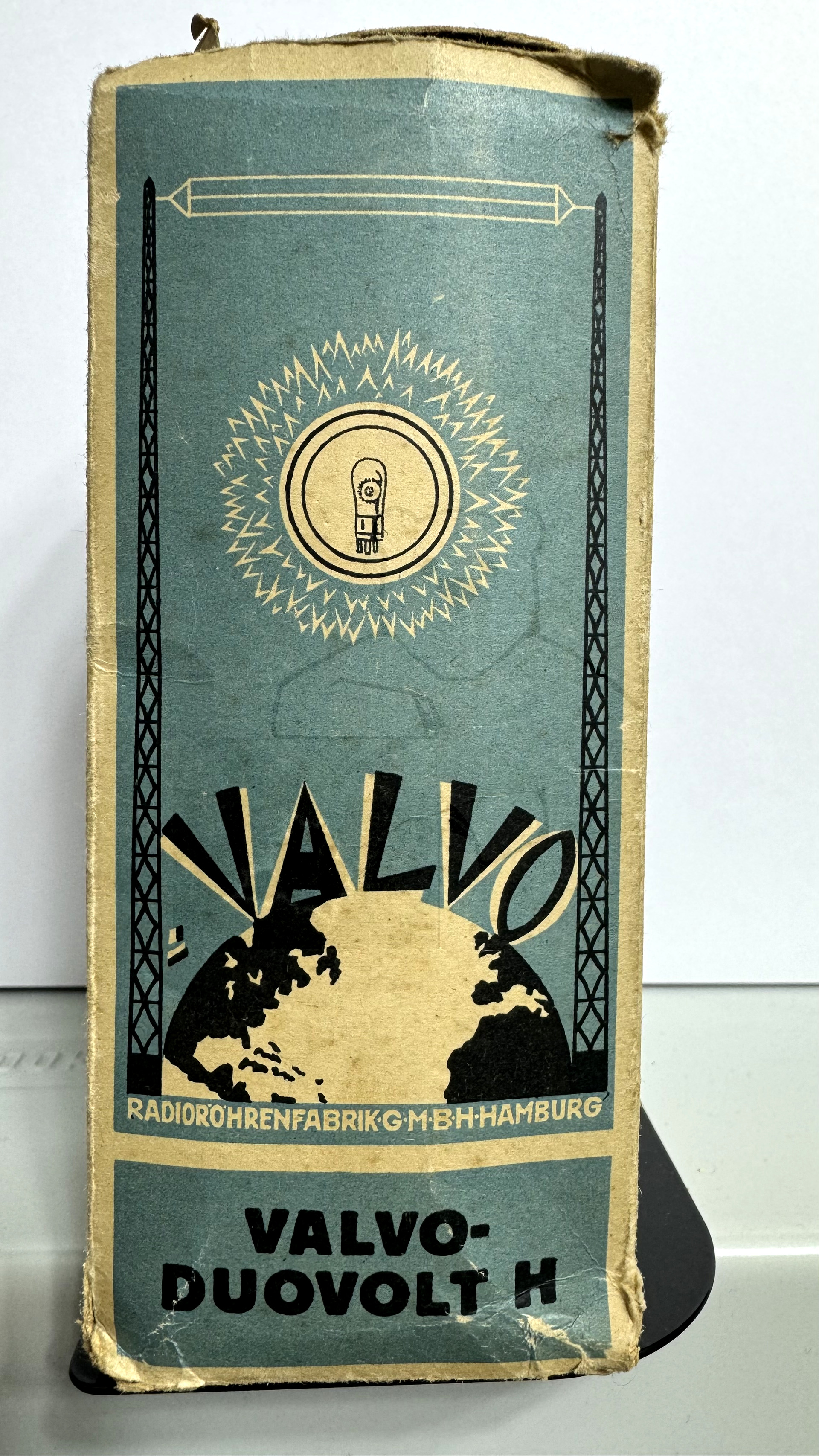

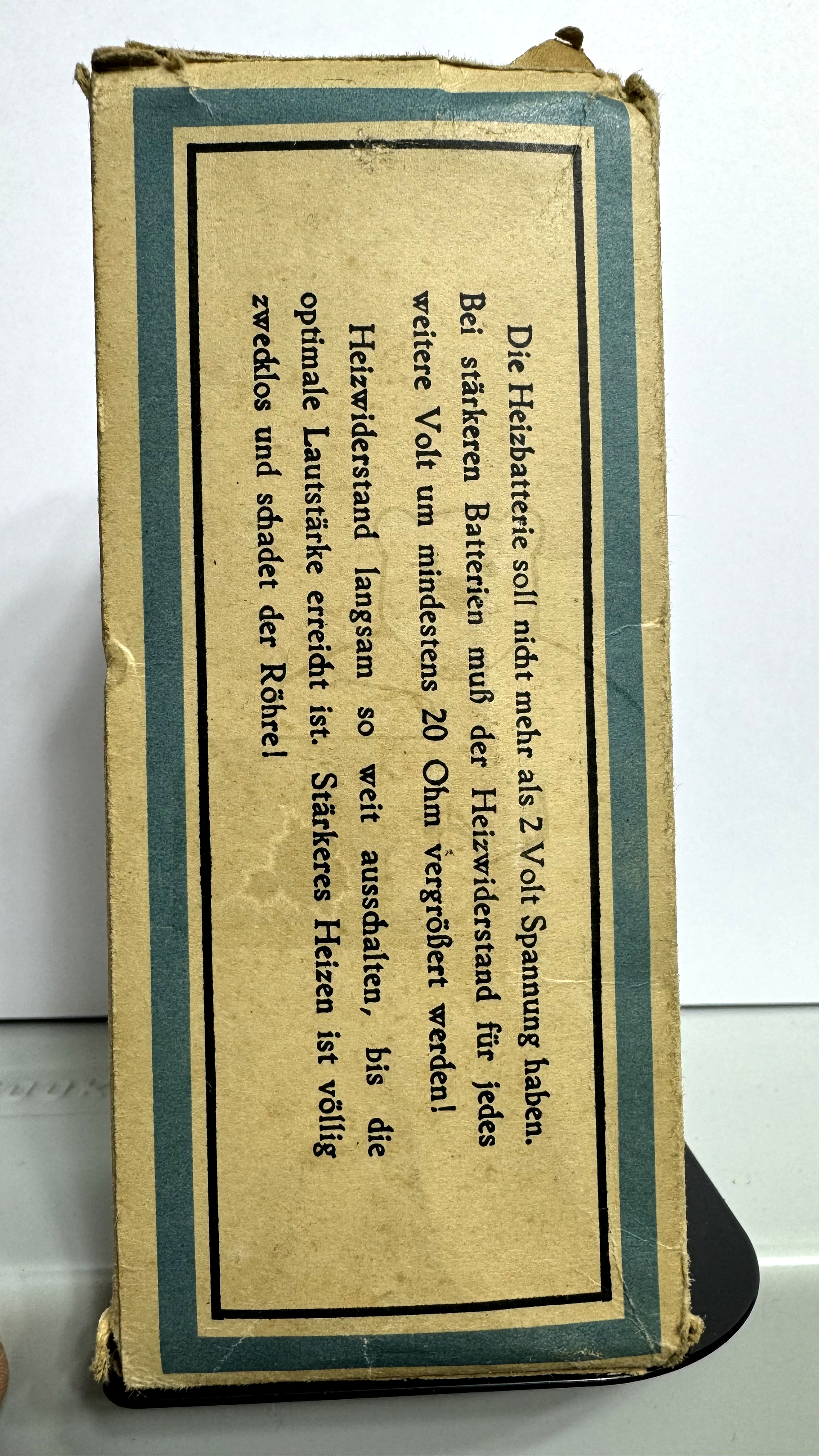

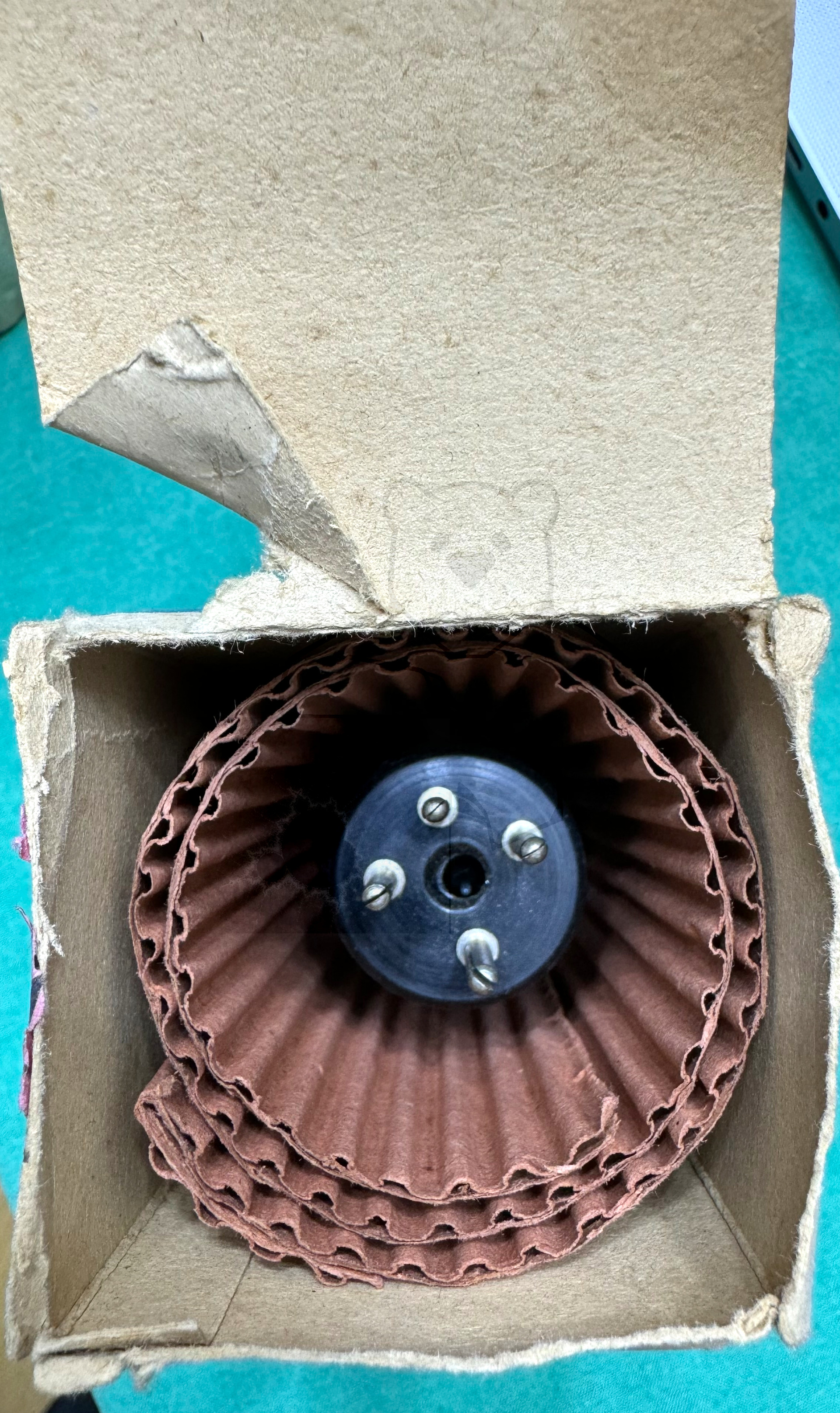

Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L21

🔎 Beschreibung der Systeme für die Röhre: Duovolt H

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der Duovolt H

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: Duovolt H
Datenblatt Duovolt H Valvo.pdf (53 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
