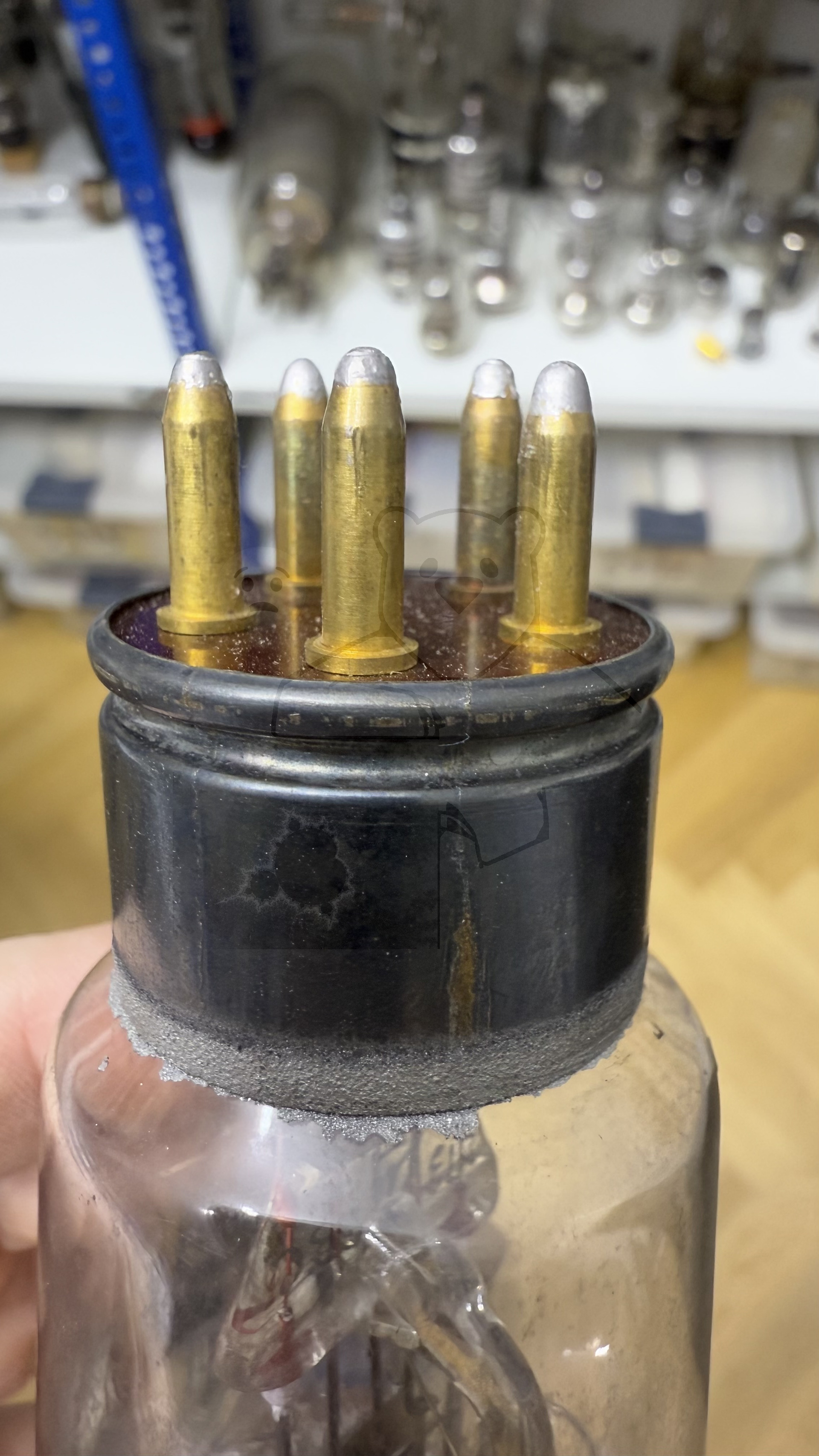

Daten und Bilder der Röhre: PTT2

🔎 Beschreibung der Röhre: PTT2 Inventarnummer: 07528

Name	→ PTT2 📺 Mit Video
Vergleichsname	→ Ba
Hersteller	→ SIF (Societe Independante de T.S.F)
Heizspannung (Volt)	3,5
Heizstrom (Ampère)	0,5
Art der Heizung	Direkt

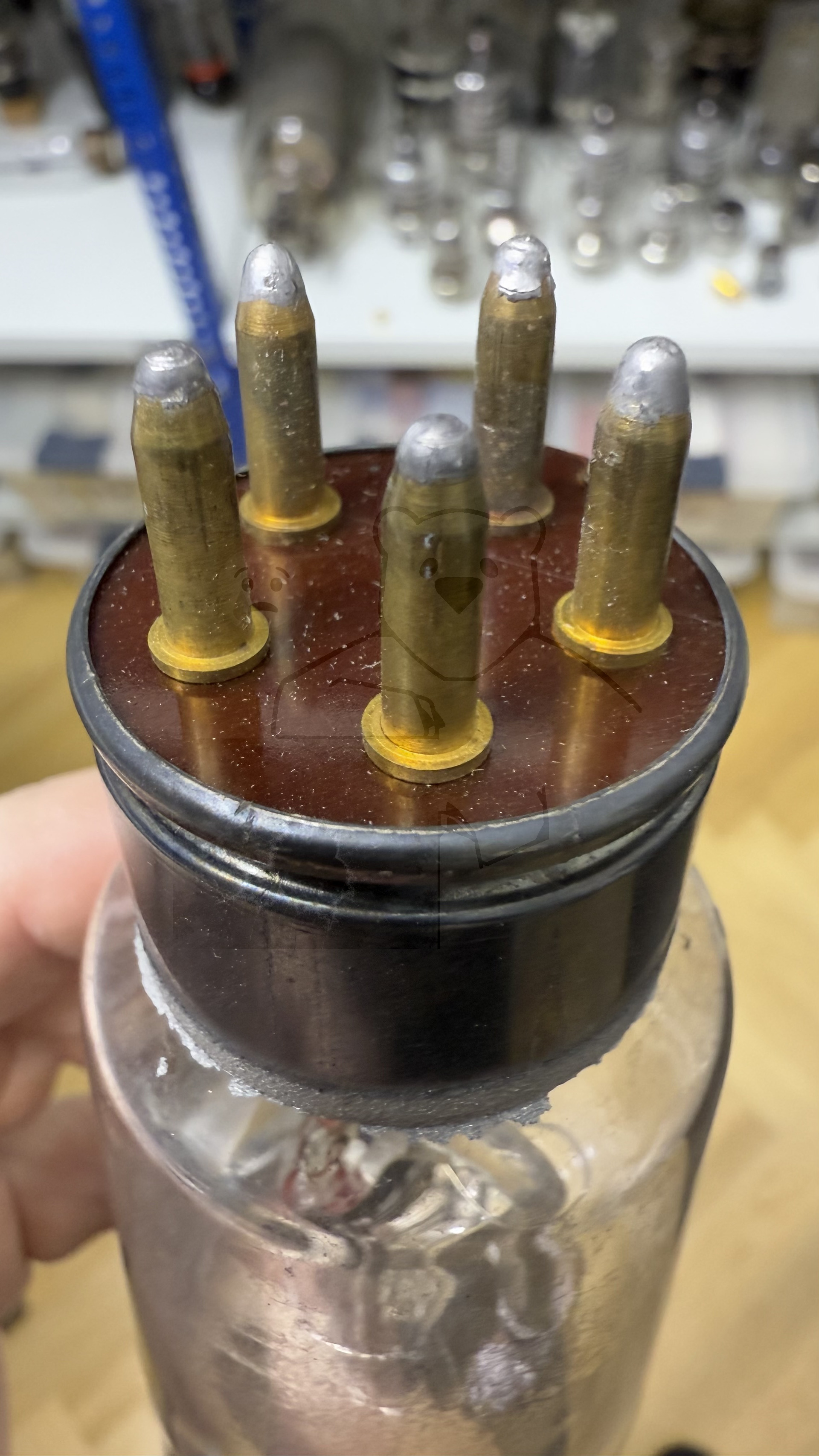

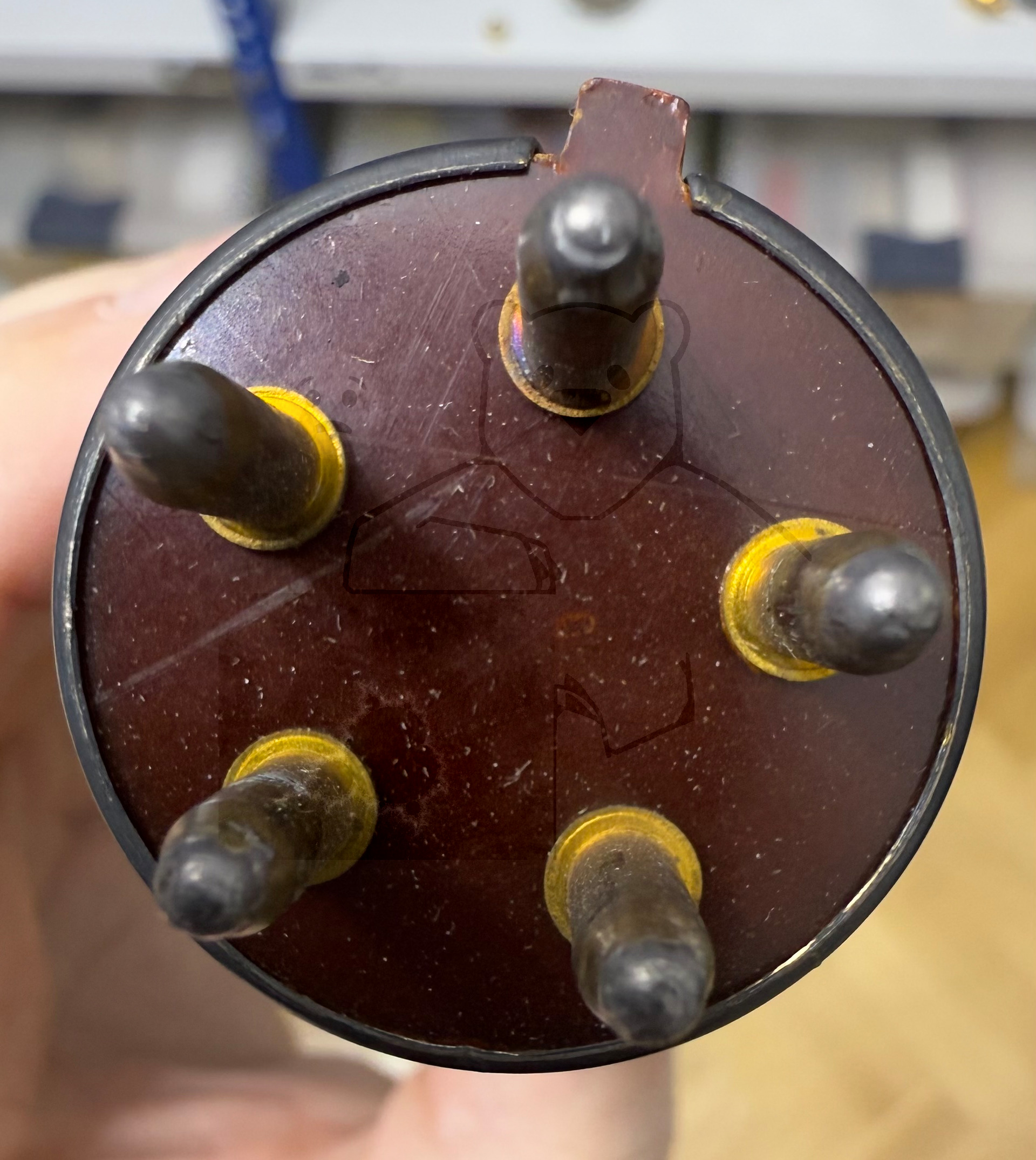

Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 5pol. → Liste aller Röhren mit: Postroehre, 5pol.
Informationen Röhrentyp	Vergleichstyp zur → Ba

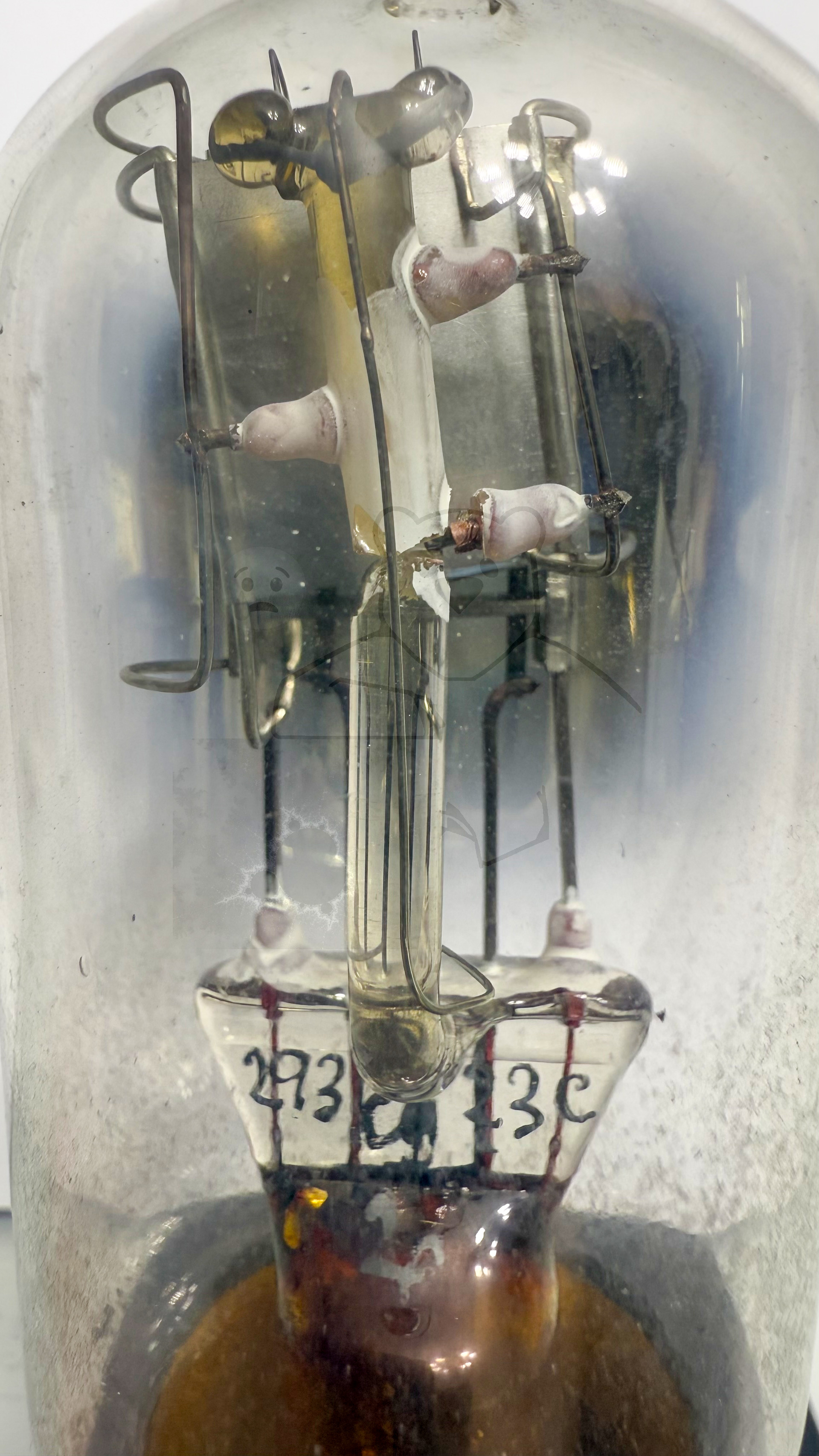

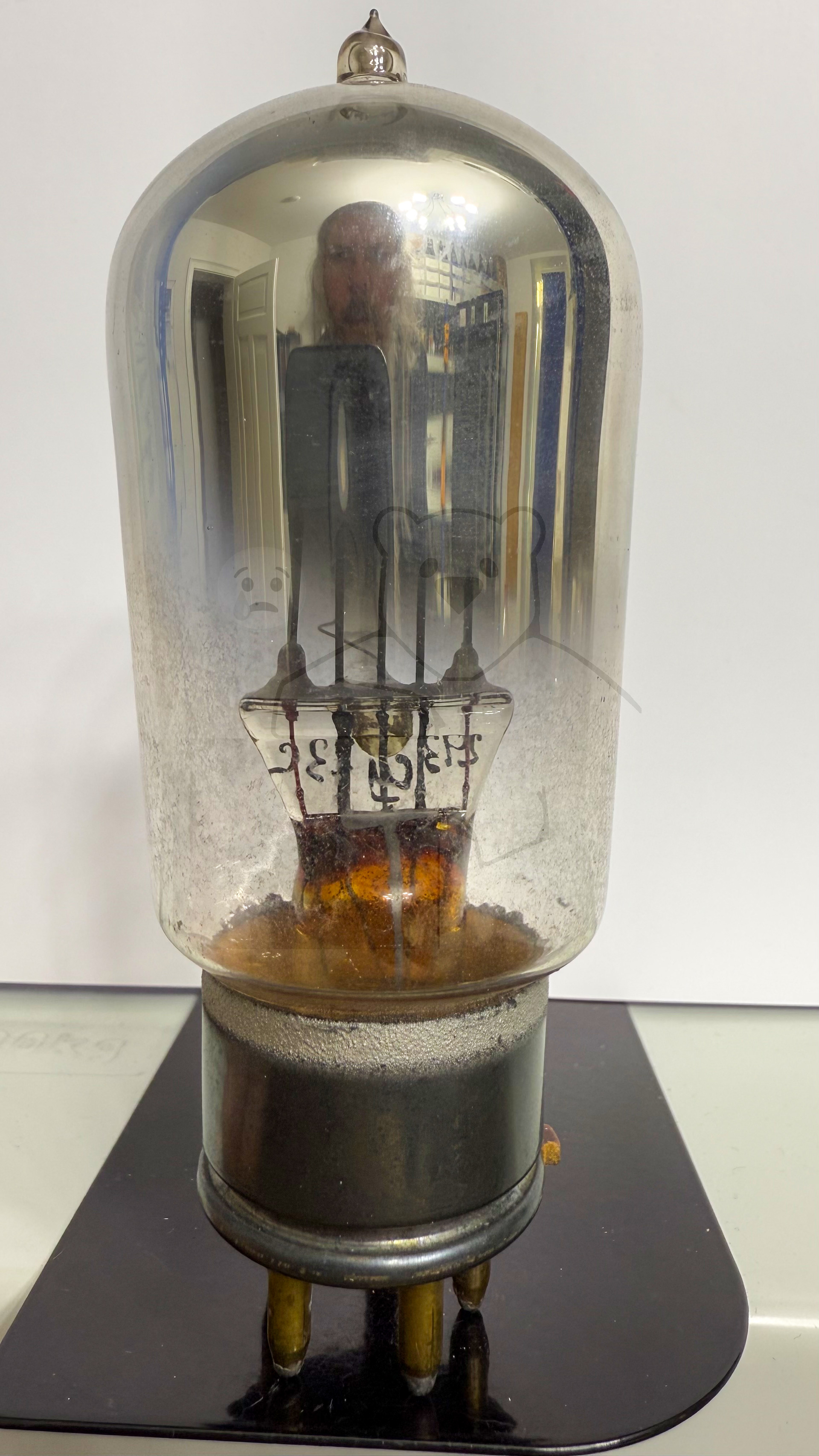

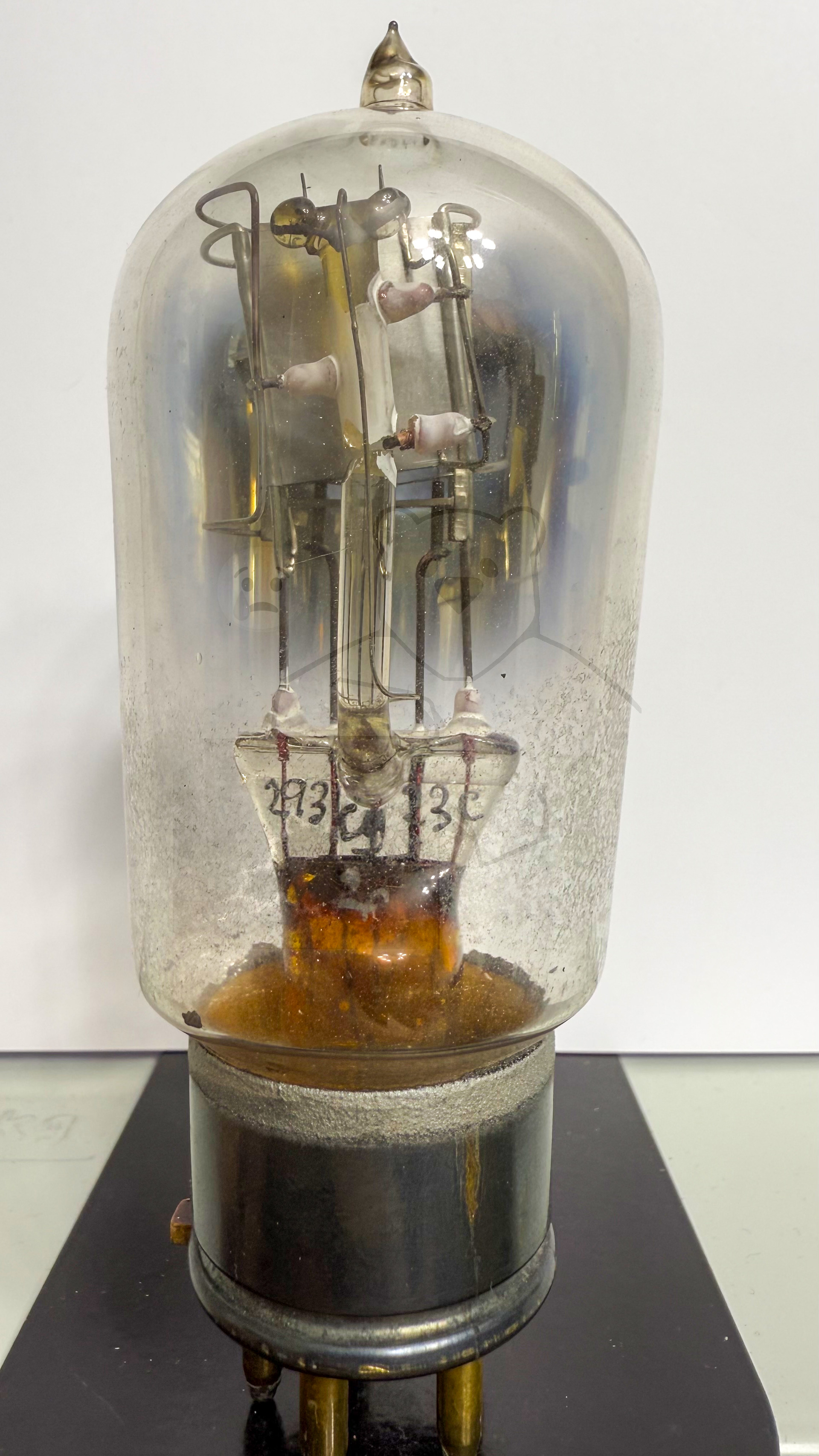

Informationen	In der Röhre: 293 cy 23c
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung

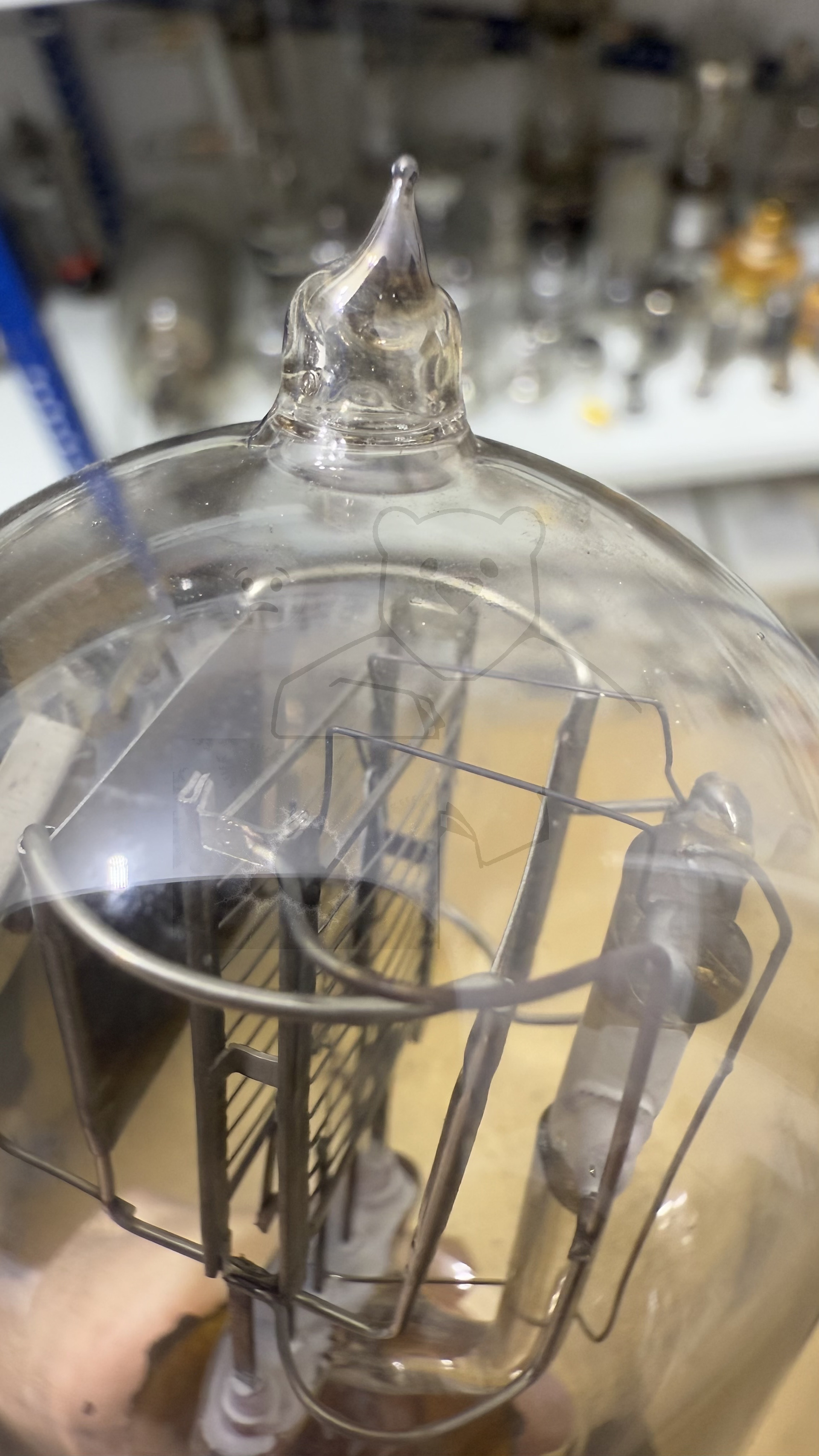

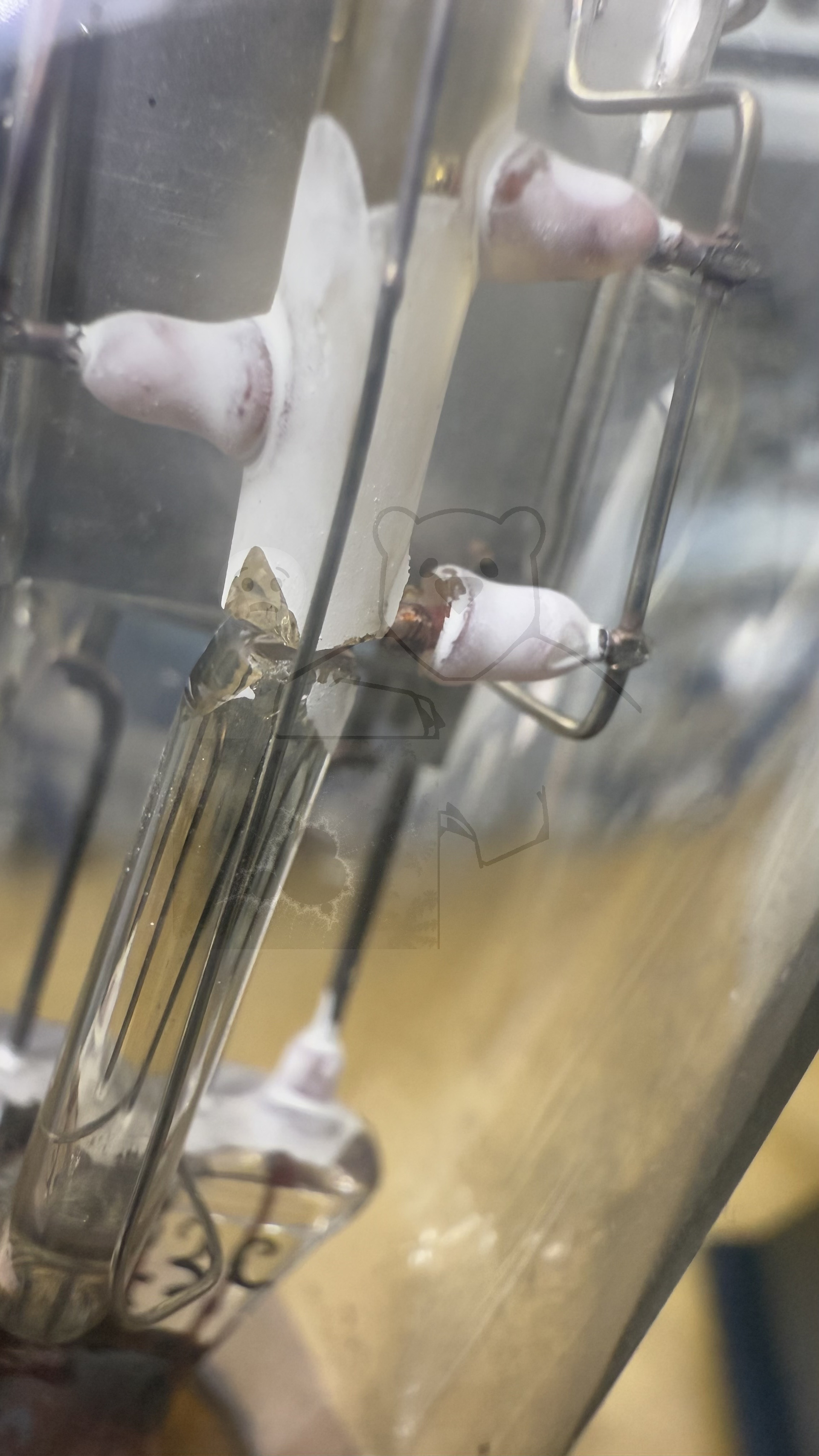

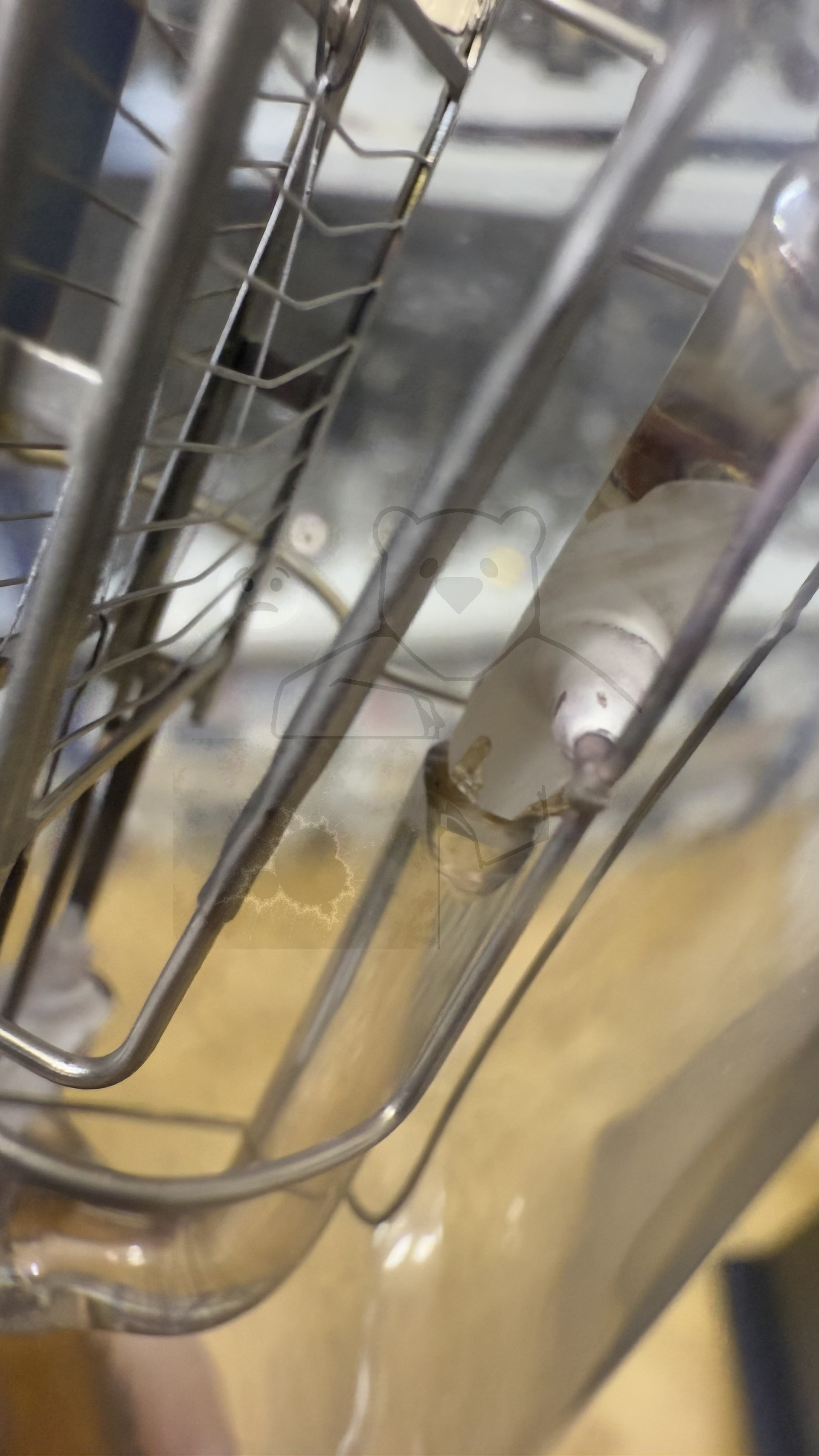

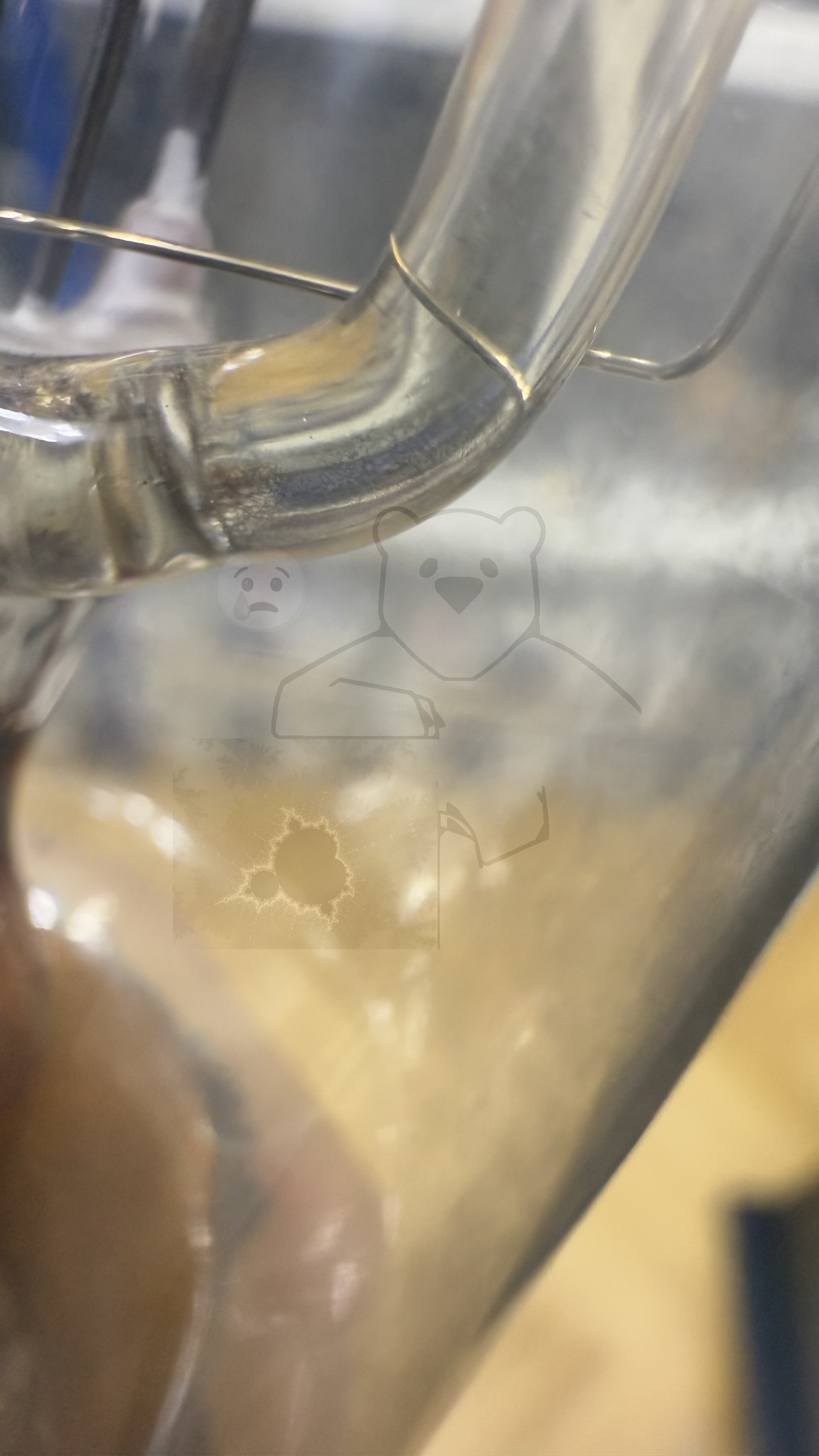

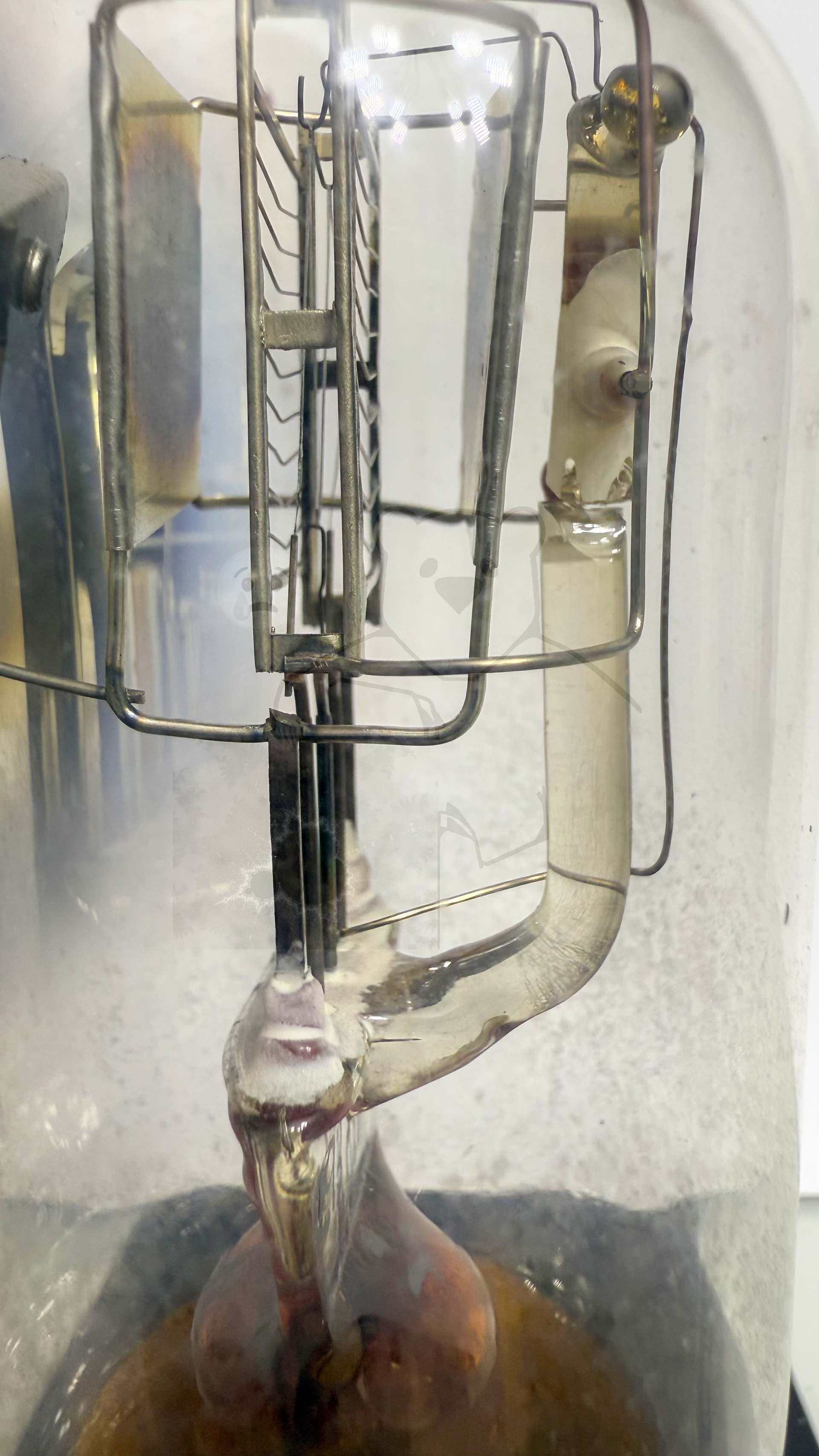

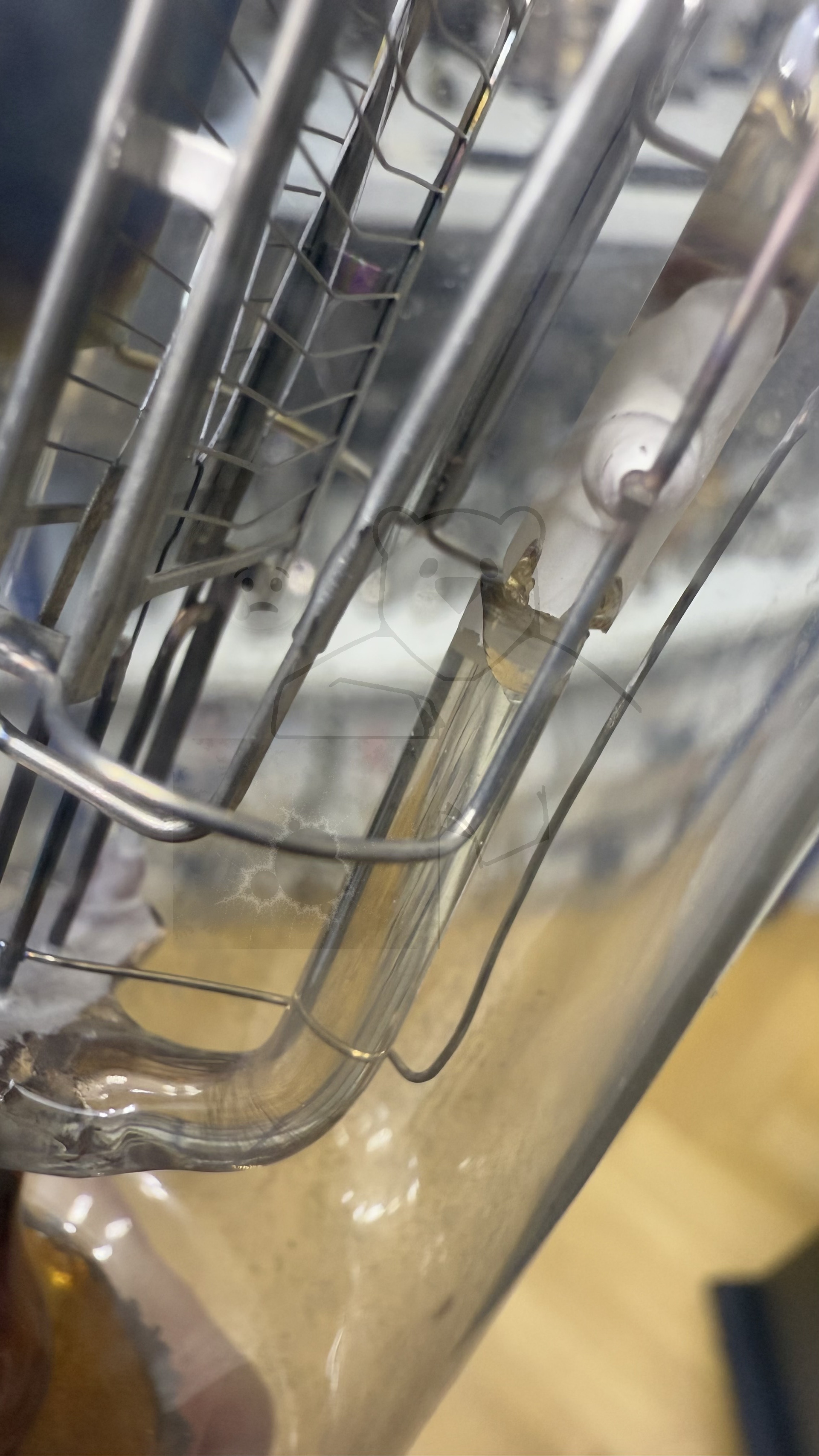

Getestet	Glassteg gebrochen - System ist leicht schief. Im Betrieb möglicherweise Kontakt zwischen Heizfaden/Gitter
Hoheitszeichen
Letzte Änderung
Lager	L20b

🔎 Beschreibung der Systeme für die Röhre: PTT2

	System 1
Kathode	2
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 5
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PTT2

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 YouTube Video zu PTT2

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/-kXuLpcz-z4 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: PTT2
Datenblatt Bas RTF.pdf (60 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
