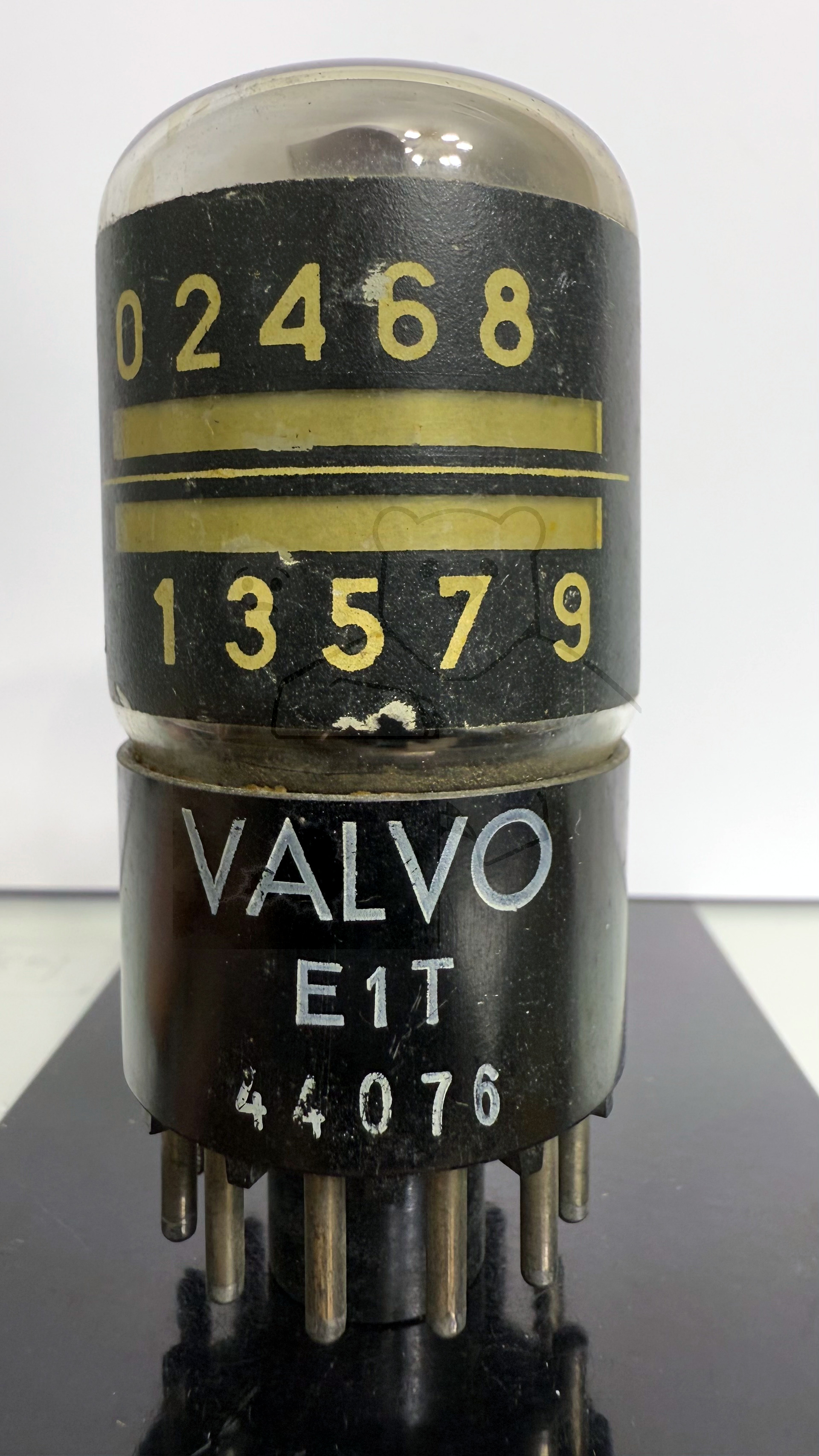

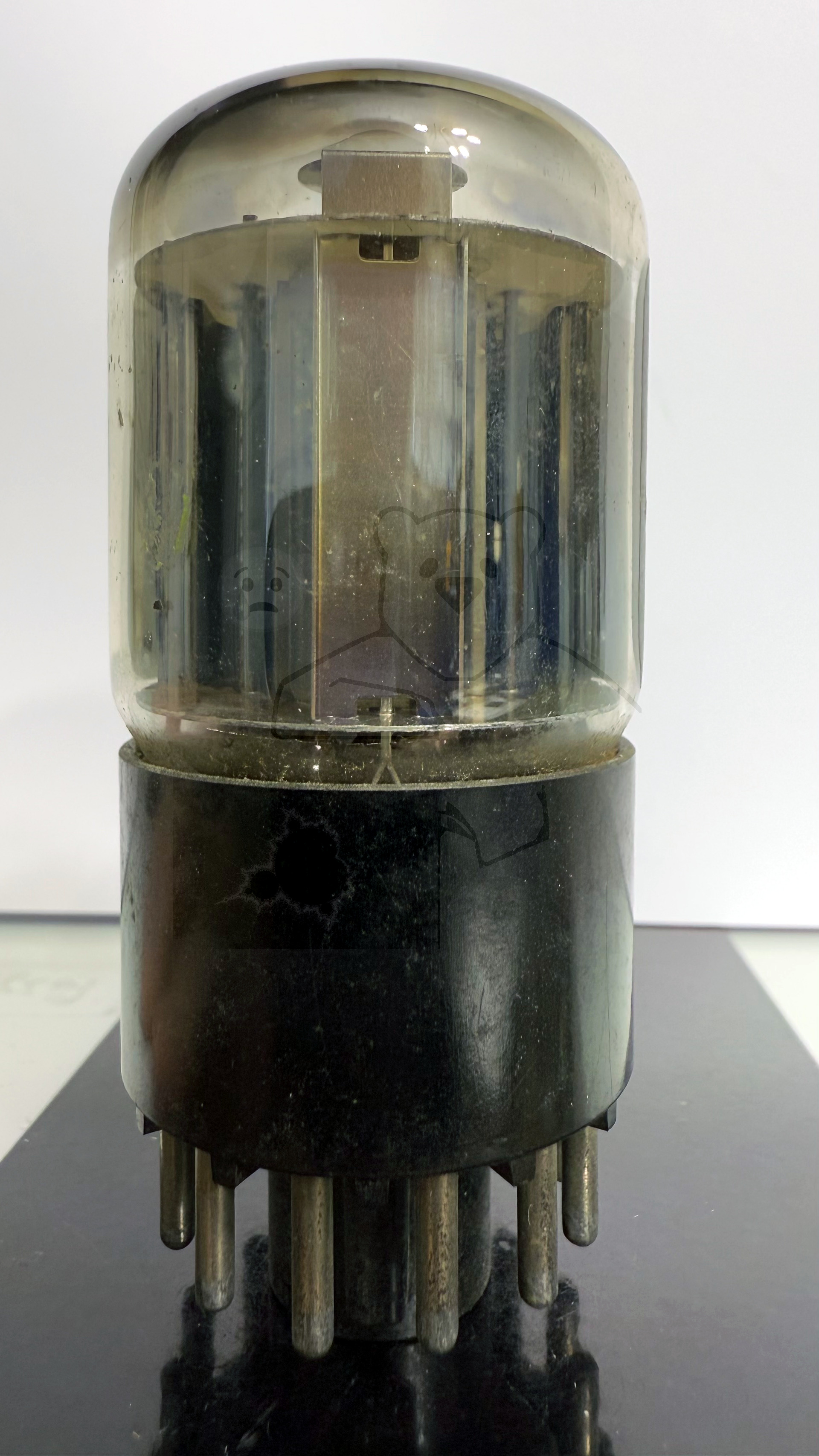

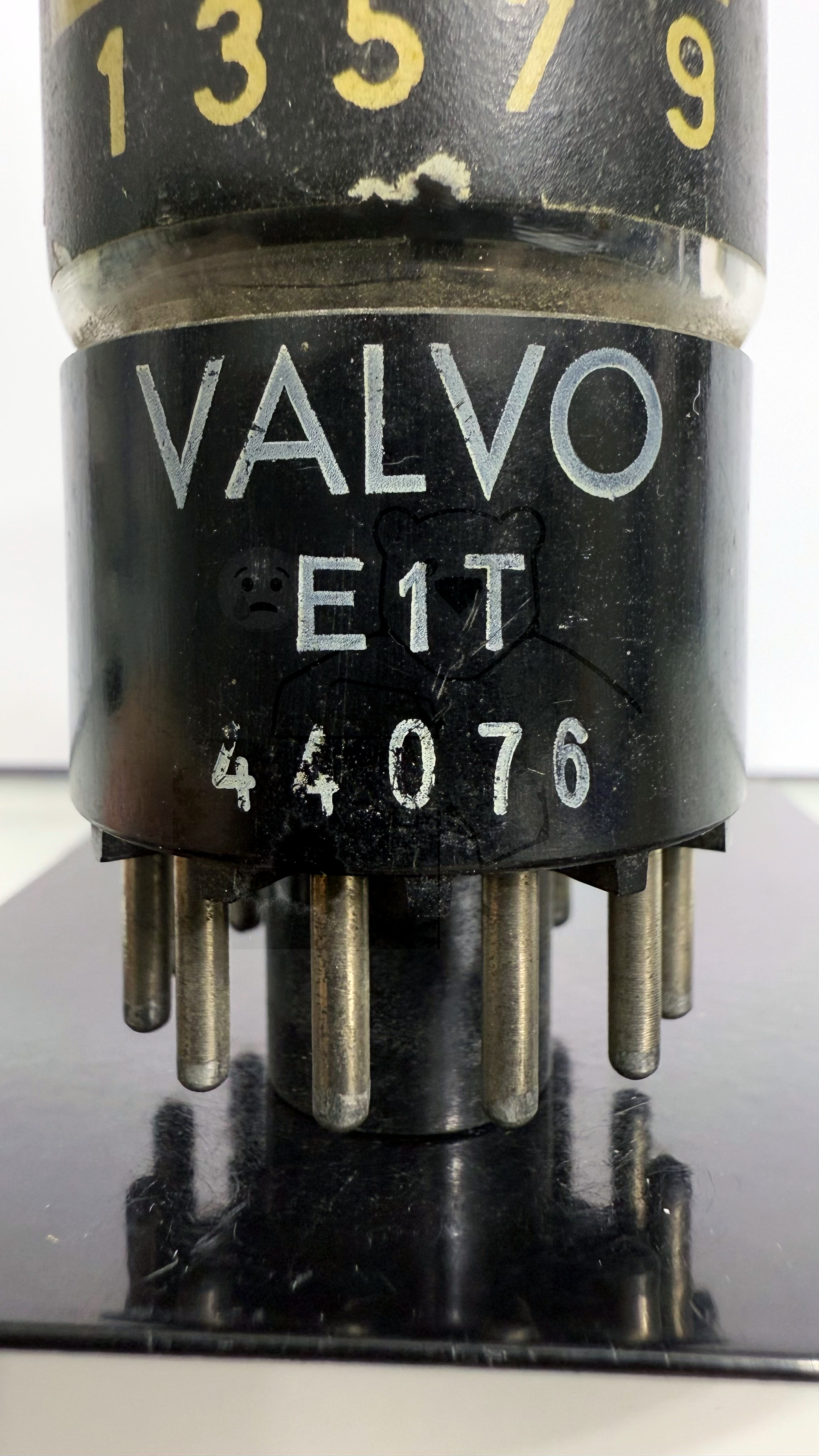

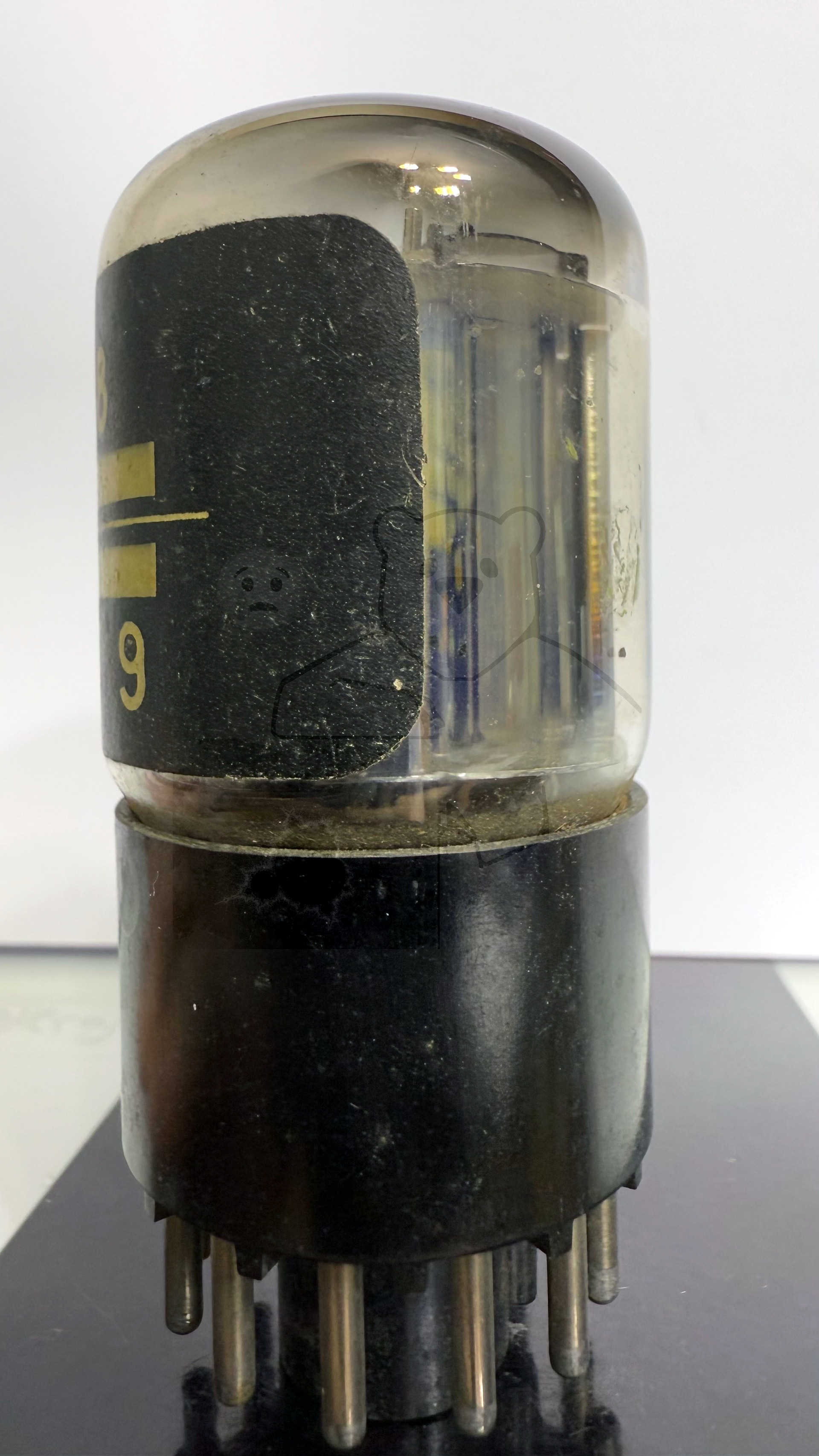

Daten und Bilder der Röhre: E1T

🔎 Beschreibung der Röhre: E1T Inventarnummer: 07484

Name	→ E1T
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Duodekal, 12pol. → Liste aller Röhren mit: Duodekal, 12pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	m4 WkA
Serien Nummer	44076
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S118

🔎 Beschreibung der Systeme für die Röhre: E1T

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Anzeigeroehre, Trochotron

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der E1T

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: E1T
Anwendung E1T Mullard [Scan von Dieter Wächter].pdf (486 kB)
Datenblatt E1T Mullard [Scan von Dieter Wächter].pdf (421 kB)
Datenblatt E1T Philips Book 1954 [Scan von Dieter Wächter].pdf (5872 kB)
Datenblatt E1T Philips Technical Review [Scan von Dieter Wächter].pdf (3496 kB)
Datenblatt E1T Philips Version 1.pdf (296 kB)
Datenblatt E1T Philips Version 2 [www.tubedata.info].pdf (149 kB)
Datenblatt E1T Philips Version 3 [www.tubedata.info].pdf (801 kB)
Datenblatt E1T Philips Version 4.pdf (91 kB)
Datenblatt E1T Philips Version 5.pdf (441 kB)
Datenblatt E1T Valvo [Scan von Dieter Wächter].pdf (602 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
