đ Beschreibung der Röhre: EBF83 Inventarnummer: 07090
| Name | â EBF83 |
| Vergleichsname | |
| Hersteller | â Mazda |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Originalverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S124c |
đ Beschreibung der Systeme fĂŒr die Röhre: EBF83
| System 1 | System 2 | |
| Kathode | 3 | 3 |
| Gitter 1 | 2 | |
| Gitter 2 | 1 | |
| Gitter 3 | 9 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 7 |
| Anode 2 | 6 | |
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 3 | 3 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

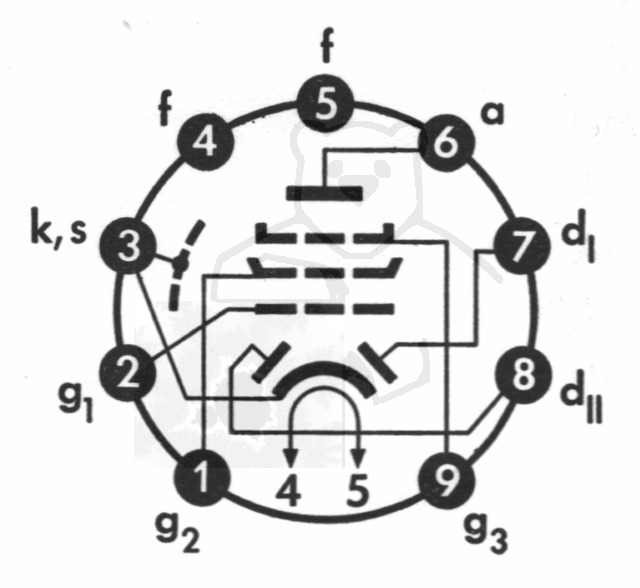

đ Sockelschaltung der EBF83
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EBF83
Datenblatt EBF83 Philips [www.tubedata.info].pdf (142 kB)
Datenblatt EBF83 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (2783 kB)
Pruefkarte EBF83 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)
Pruefkarte EBF83 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (225 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EBF83

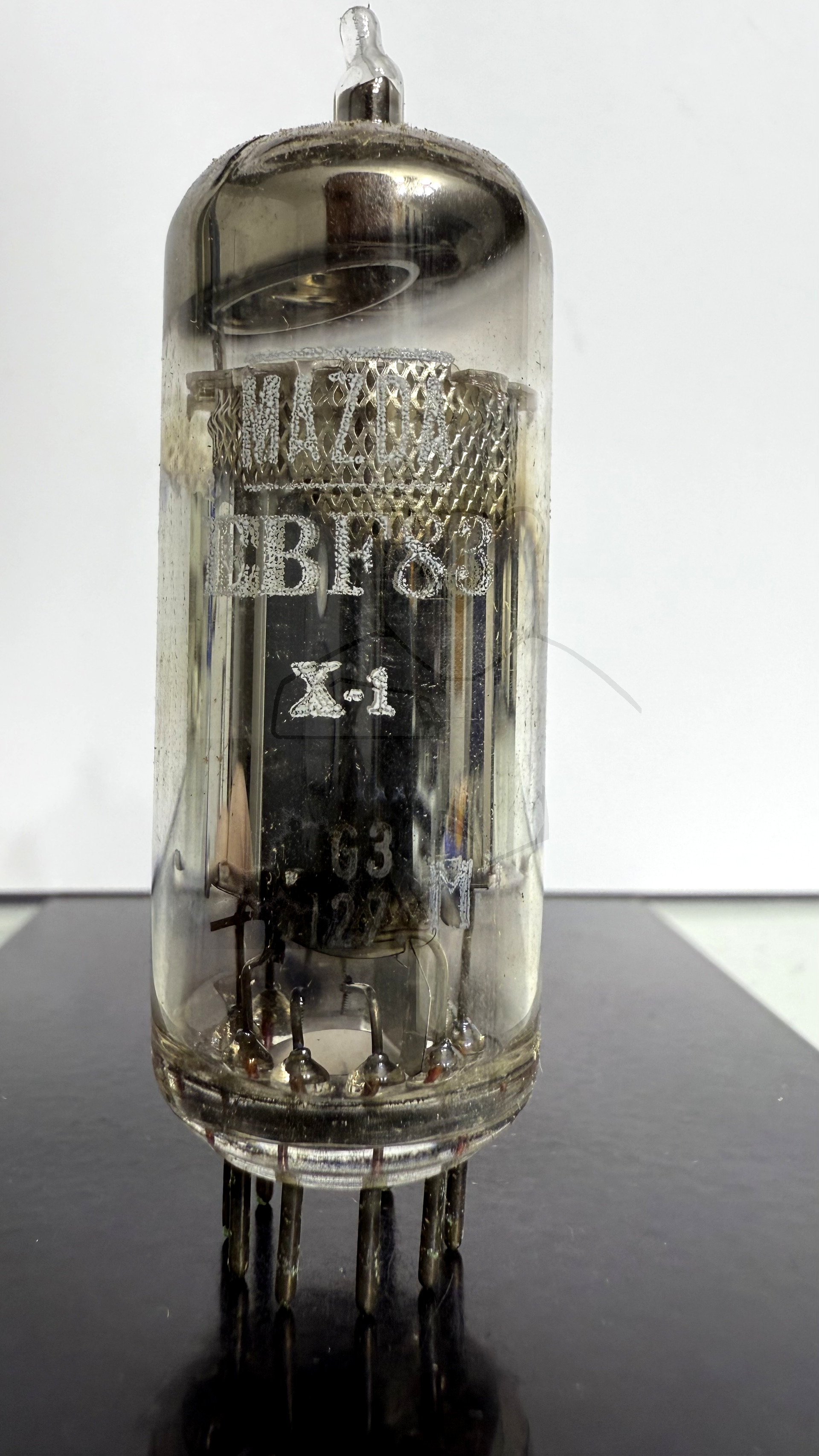

Röhre EBF83 #7090 Bild 1

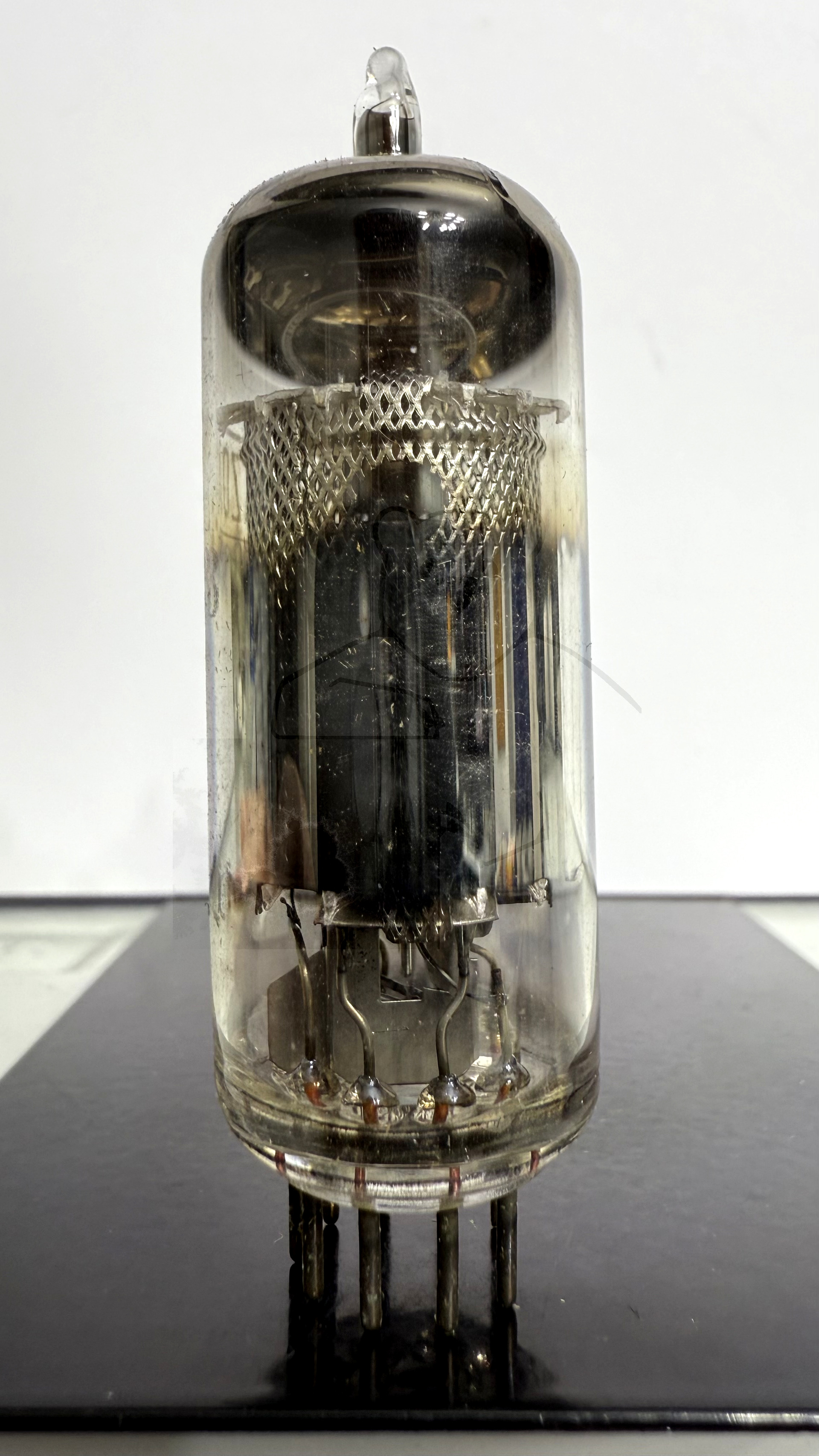

Röhre EBF83 #7090 Bild 2

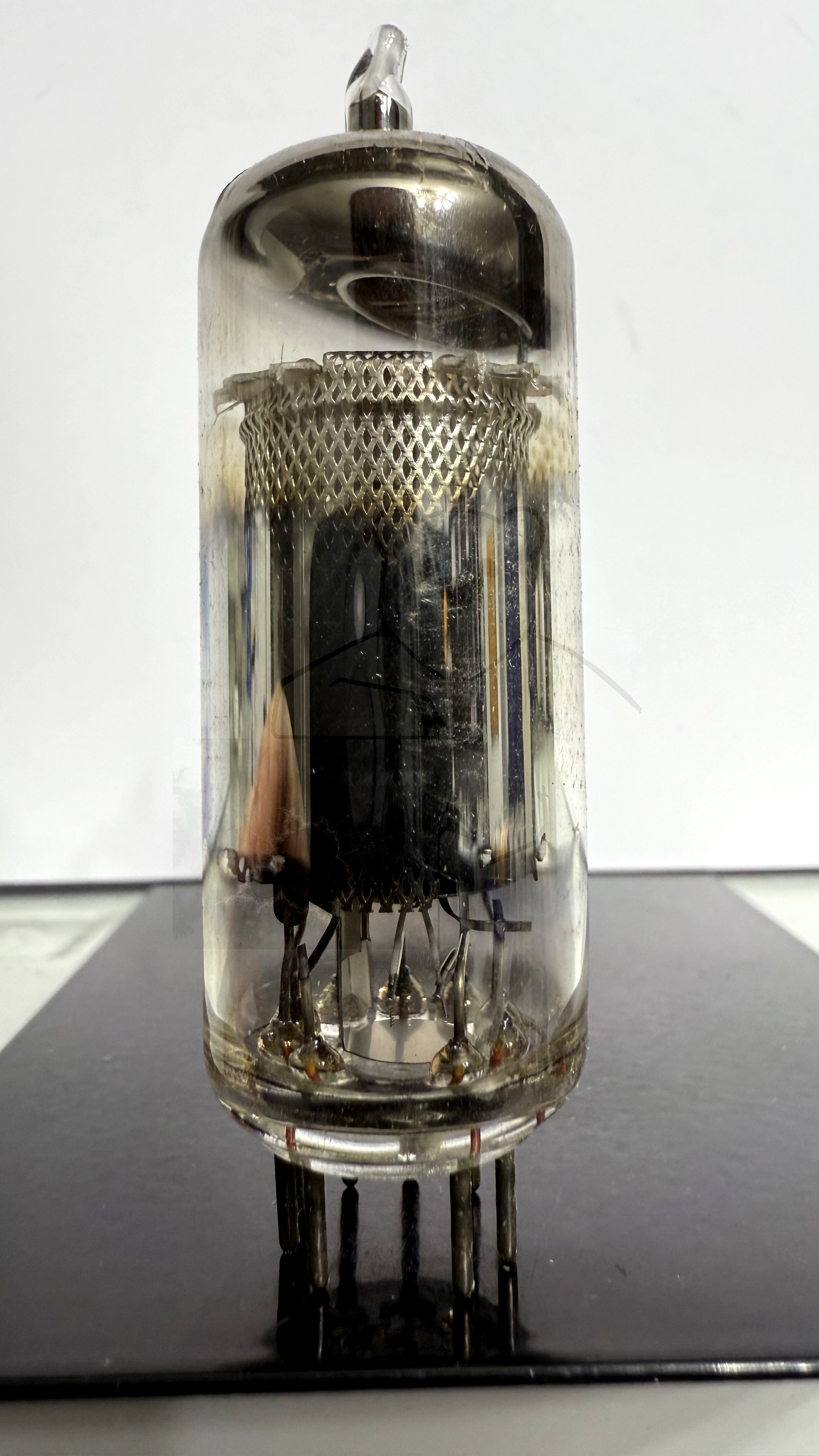

Röhre EBF83 #7090 Bild 3

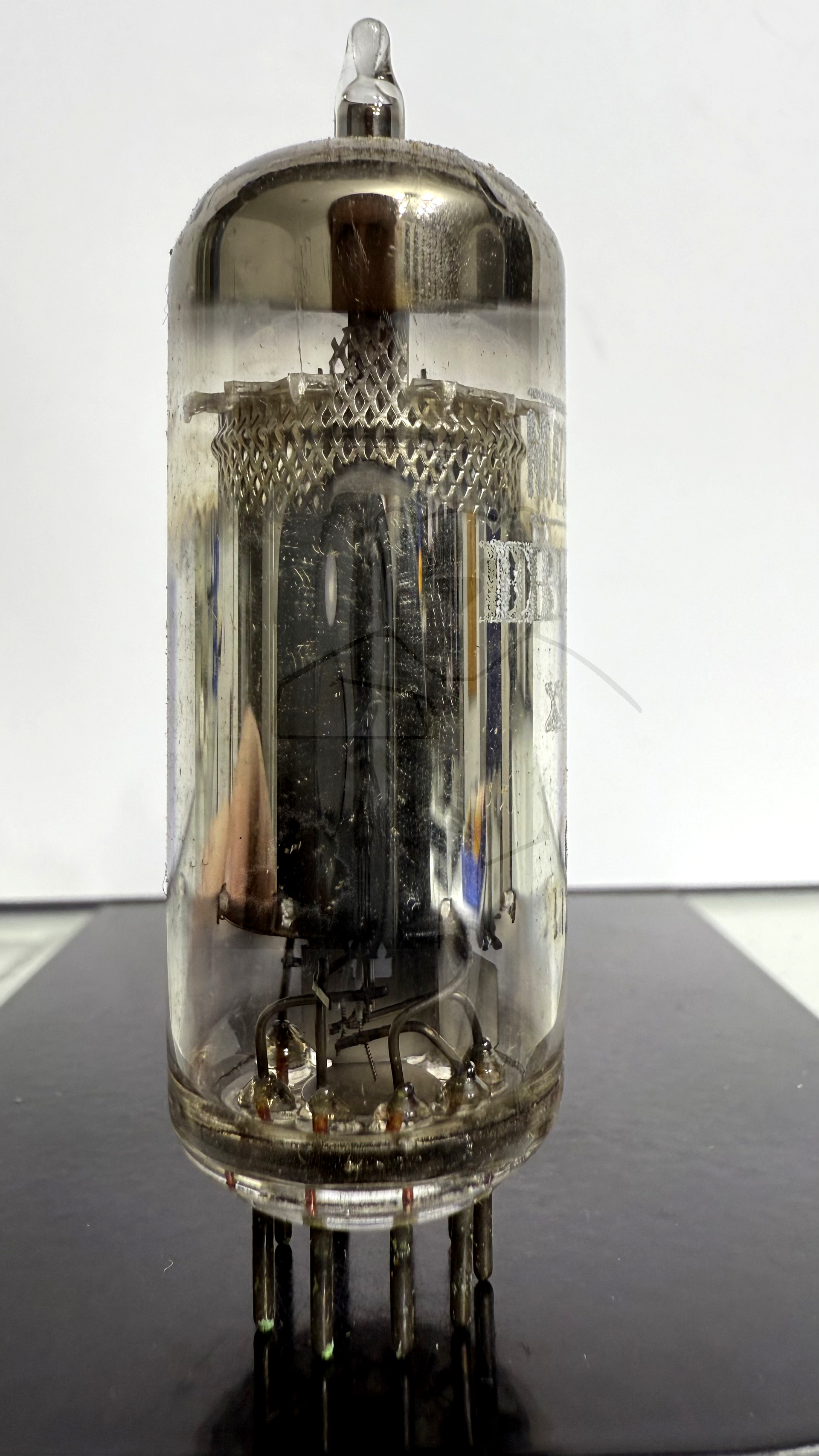

Röhre EBF83 #7090 Bild 4

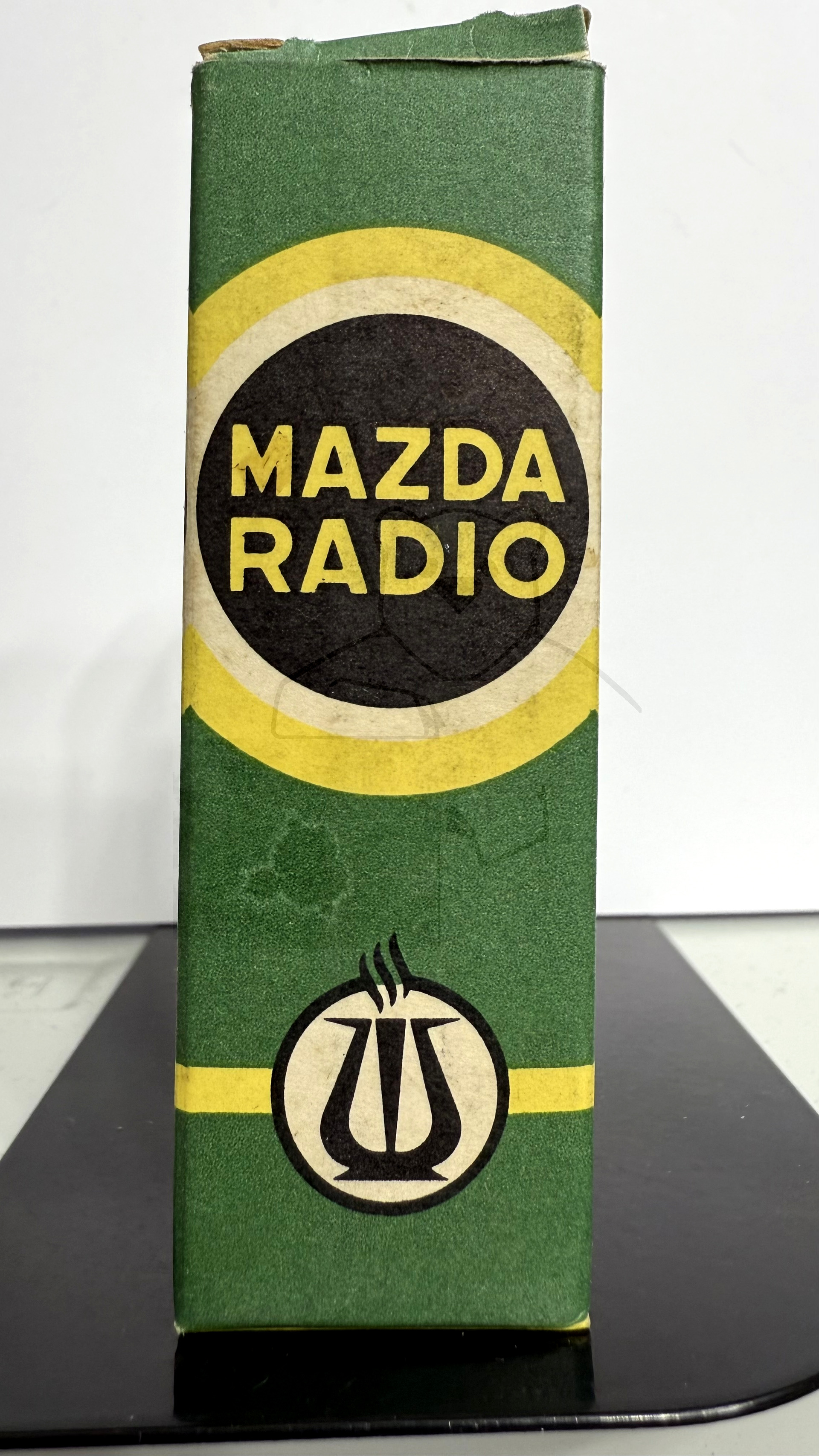

Röhre EBF83 #7090 Verpackung Bild 1

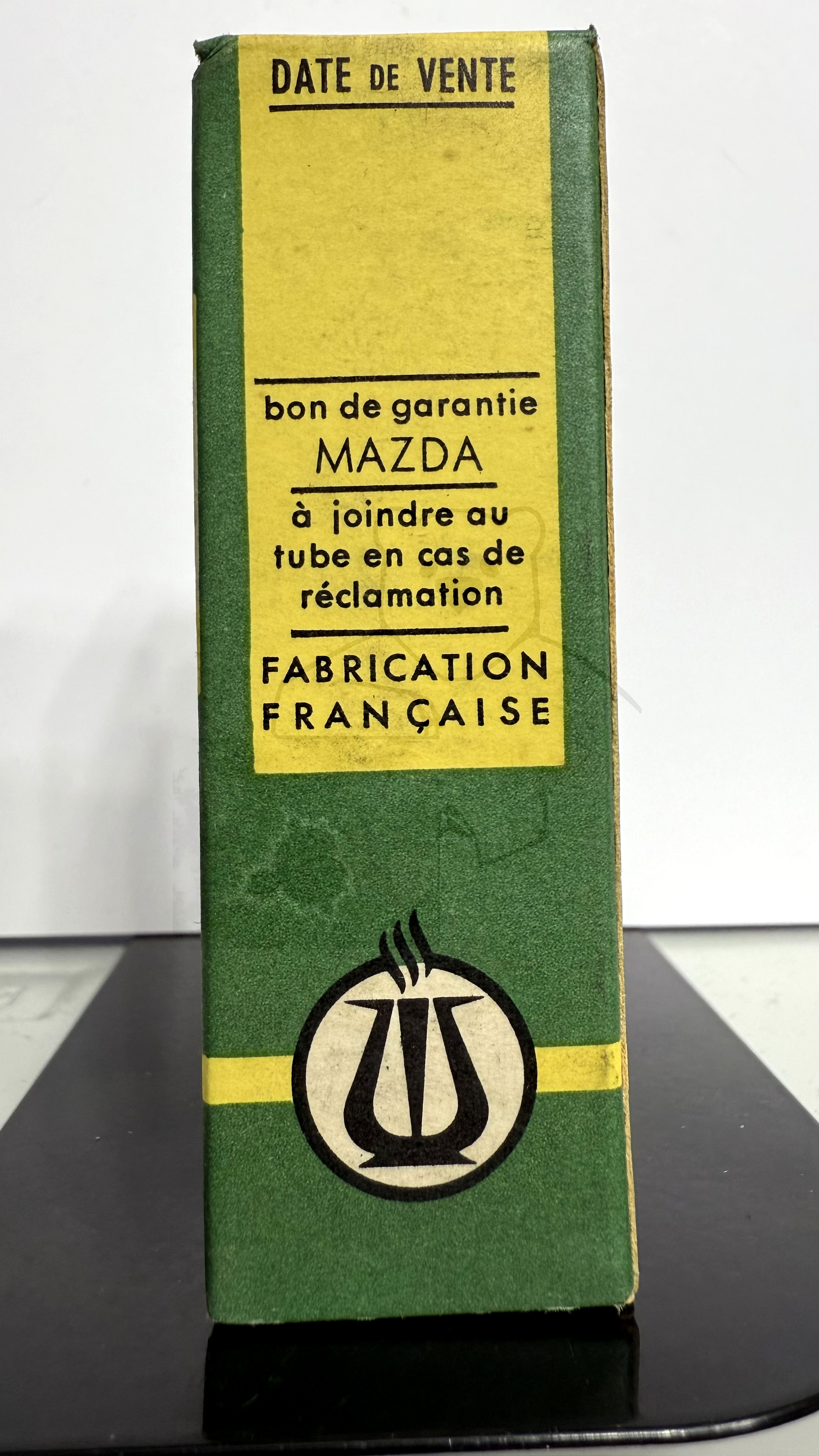

Röhre EBF83 #7090 Verpackung Bild 2

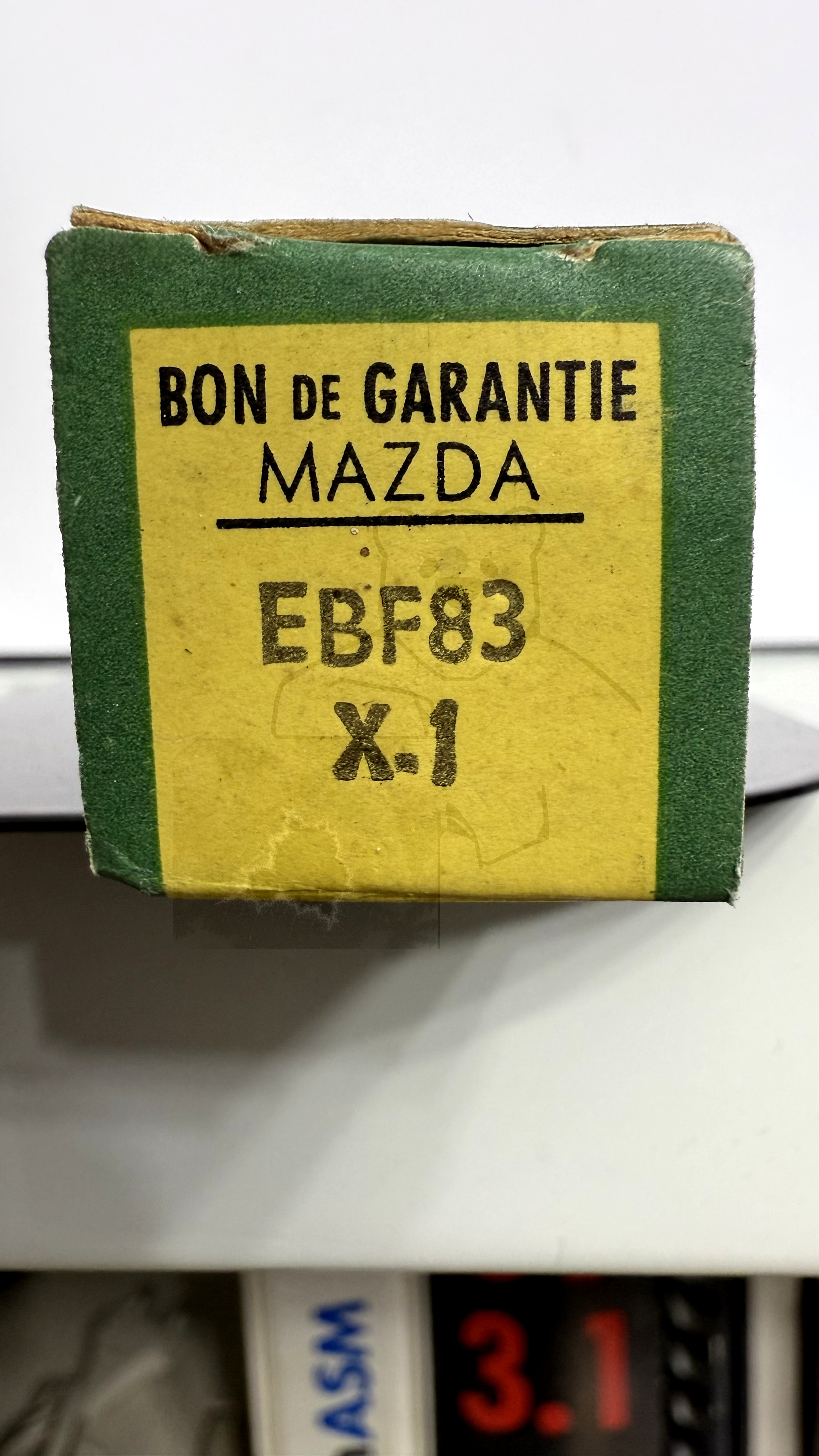

Röhre EBF83 #7090 Verpackung Bild 3
