đ Beschreibung der Röhre: ECL84 Inventarnummer: 07048
| Name | â ECL84 |
| Vergleichsname | |
| Hersteller | â Philips |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,72 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Originalverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S123c |
đ Beschreibung der Systeme fĂŒr die Röhre: ECL84
| System 1 | System 2 | |
| Kathode | 3 | 7 |
| Gitter 1 | 1 | 8 |
| Gitter 2 | 9 | |
| Gitter 3 | 7 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 7 | 7 |
| Funktion | â Bildsynchronisation |
â Bildsignal, Endverstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ECL84
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: ECL84
Datenblatt ECL84 Tesla [www.tubedata.info].pdf (335 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECL84

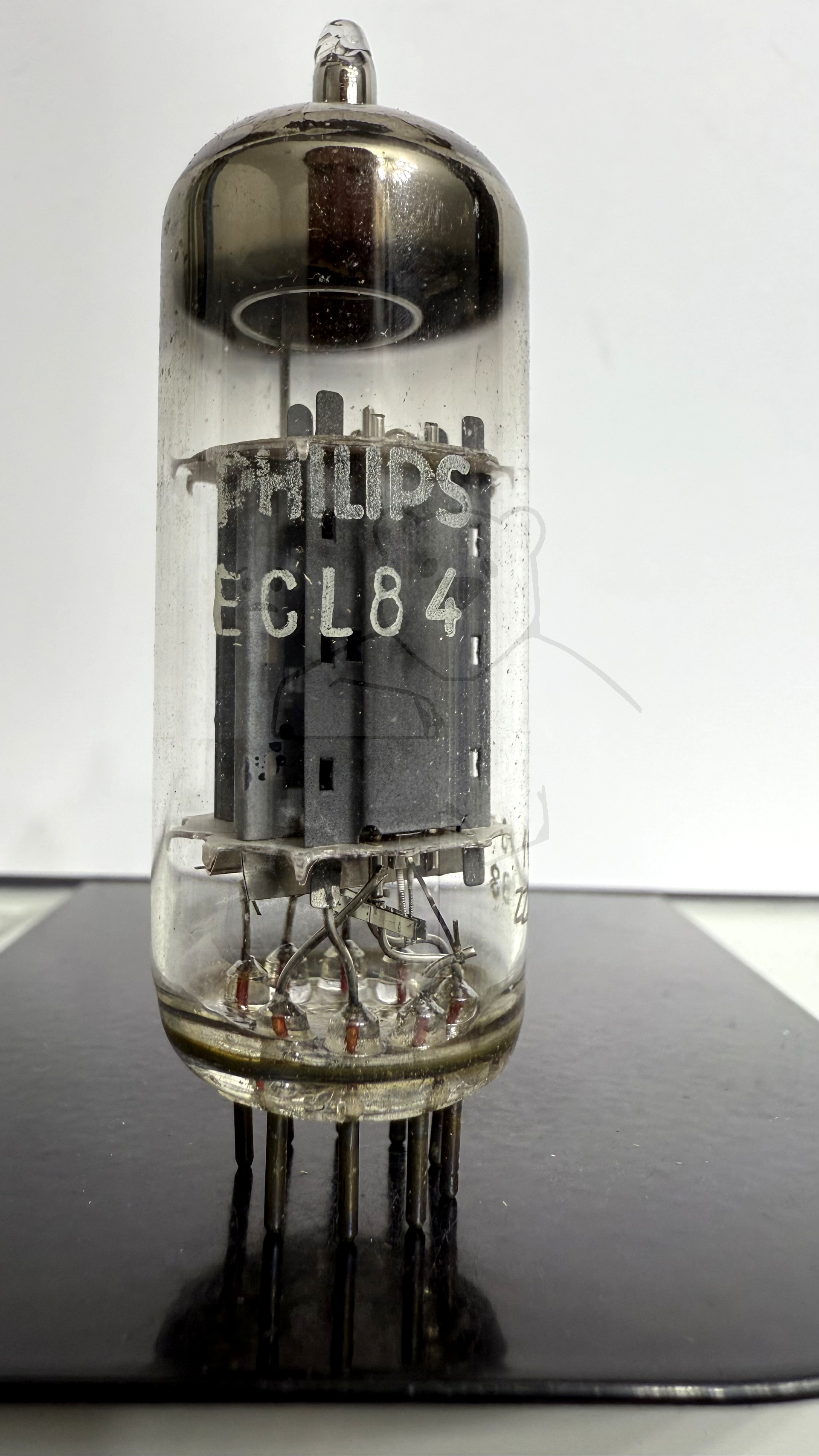

Röhre ECL84 #7048 Bild 1
