Daten und Bilder der Röhre: QQE02/5

🔎 Beschreibung der Röhre: QQE02/5 Inventarnummer: 06972

Name	→ QQE02/5
Vergleichsname	→ 6939
Hersteller	→ Philips
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,6 oder 0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Die Doppeltetrode QQE02/5 wird häufig in HF-Leistungsverstärkern und Oszillatoren eingesetzt. Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S125c

🔎 Beschreibung der Systeme für die Röhre: QQE02/5

	System 1	System 2
Kathode	2	2
Gitter 1	1	3
Gitter 2	7	7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	8
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung	2	2
Funktion	→ Senderoehre, Tetrode	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der QQE02/5

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: QQE02/5
Datenblatt QQE02-5 Philips.pdf (541 kB)
Datenblatt QQE02-5 Telefunken [www.tubedata.info].pdf (329 kB)
Datenblatt QQE02-5 Valvo.pdf (197 kB)
Pruefkarte QQE02-5 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (223 kB)
Pruefkarte QQE02-5 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (218 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: QQE02/5

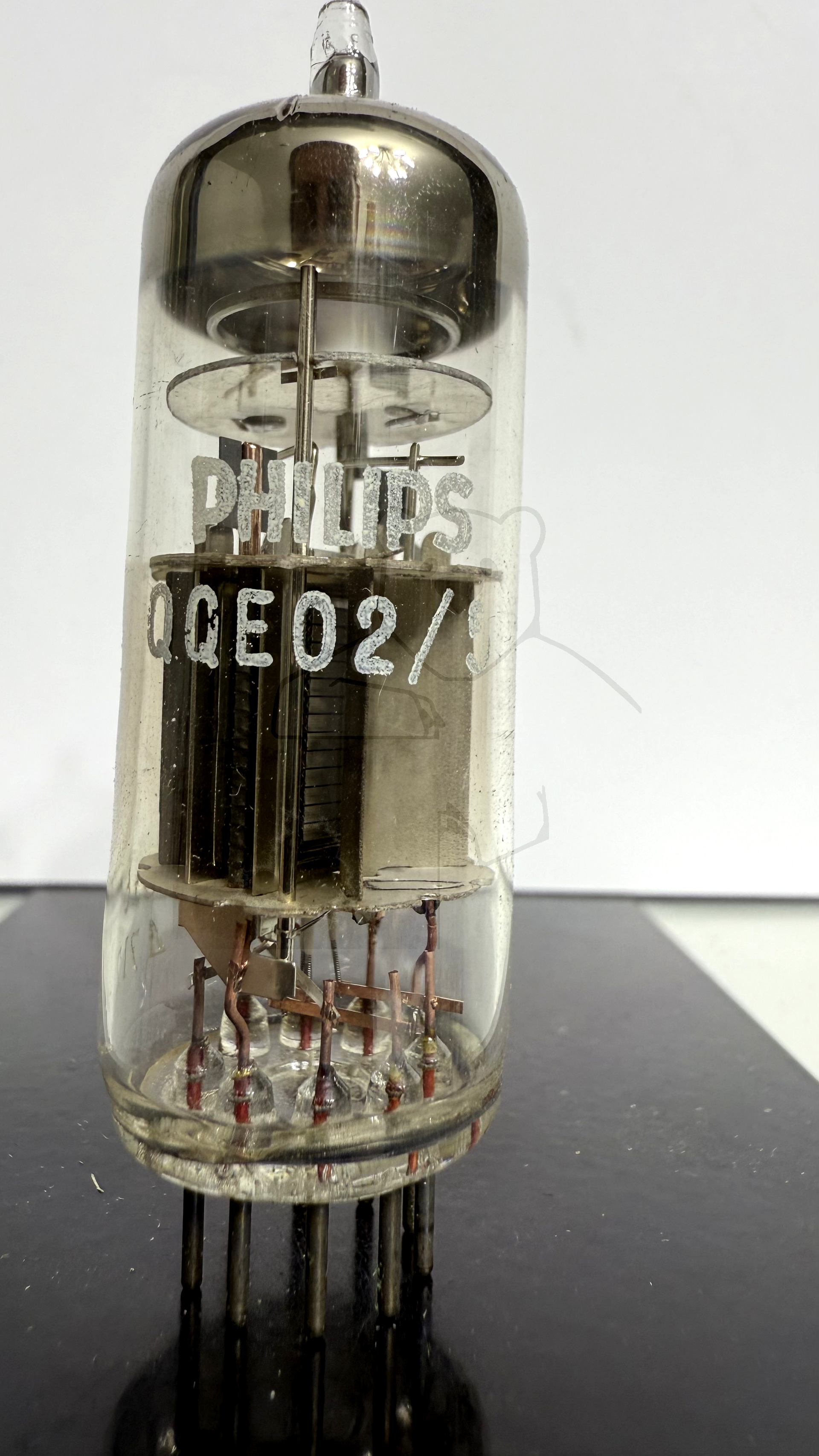

Röhre QQE02-5 #6972 Bild 1
