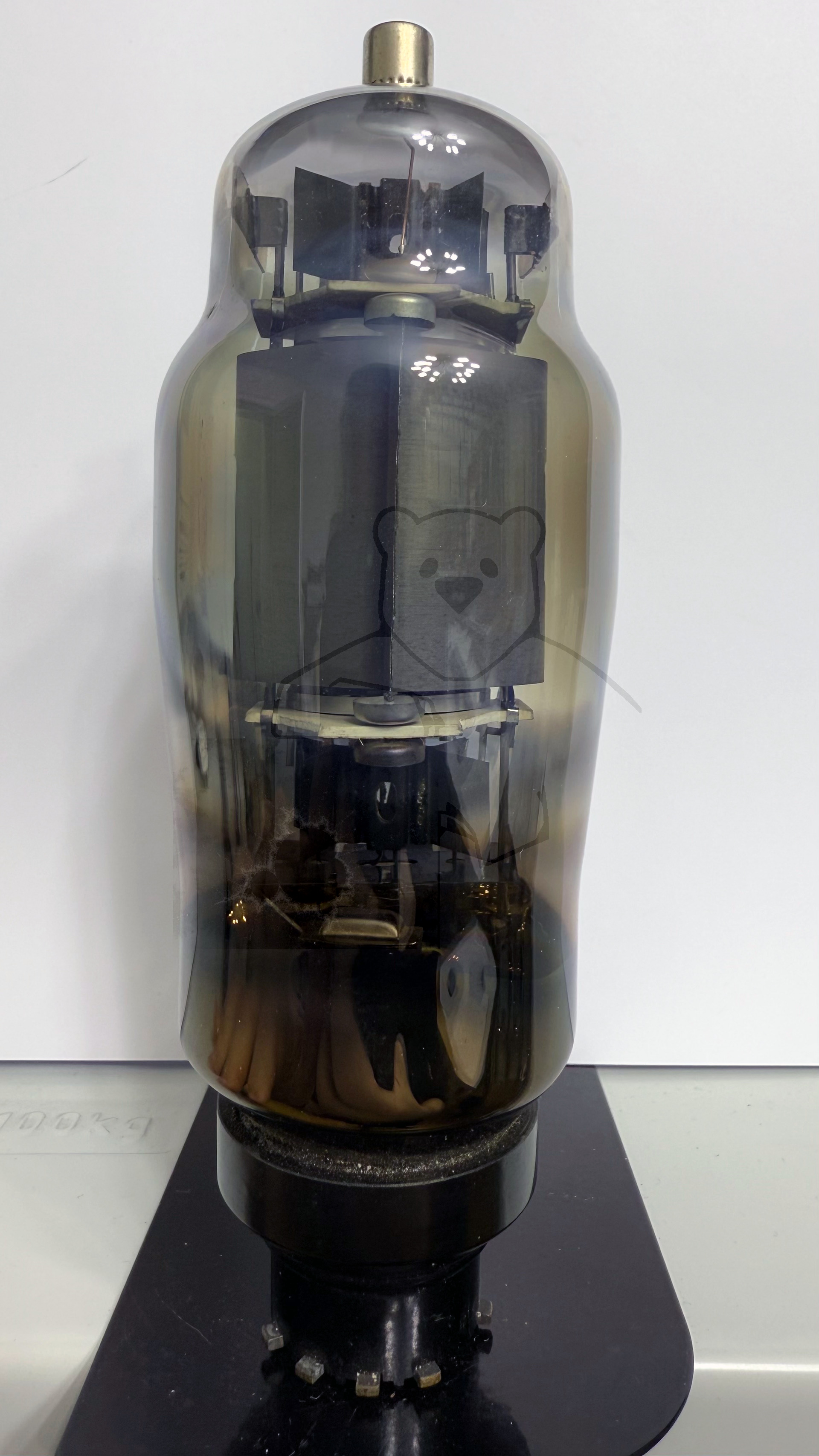

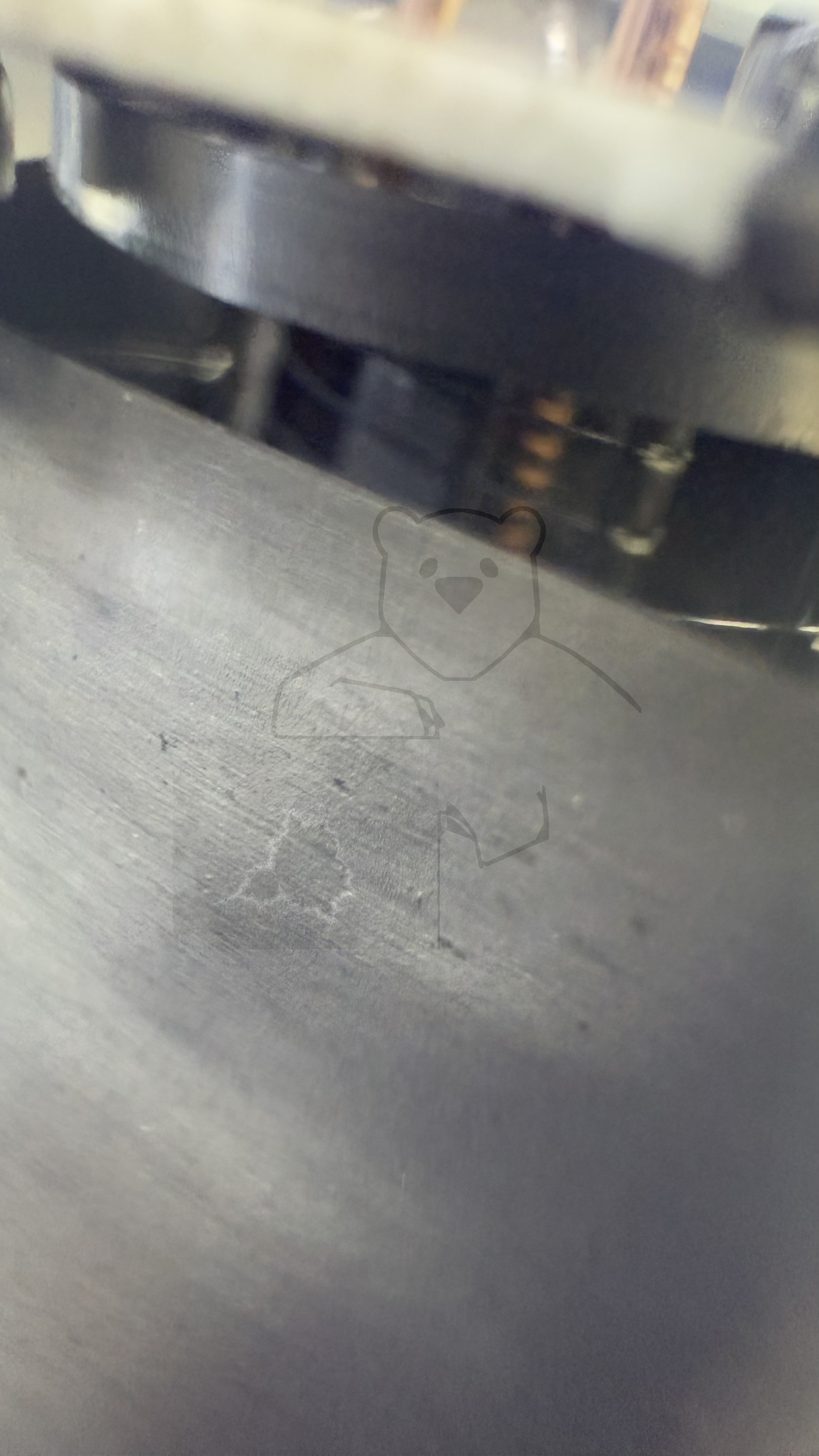

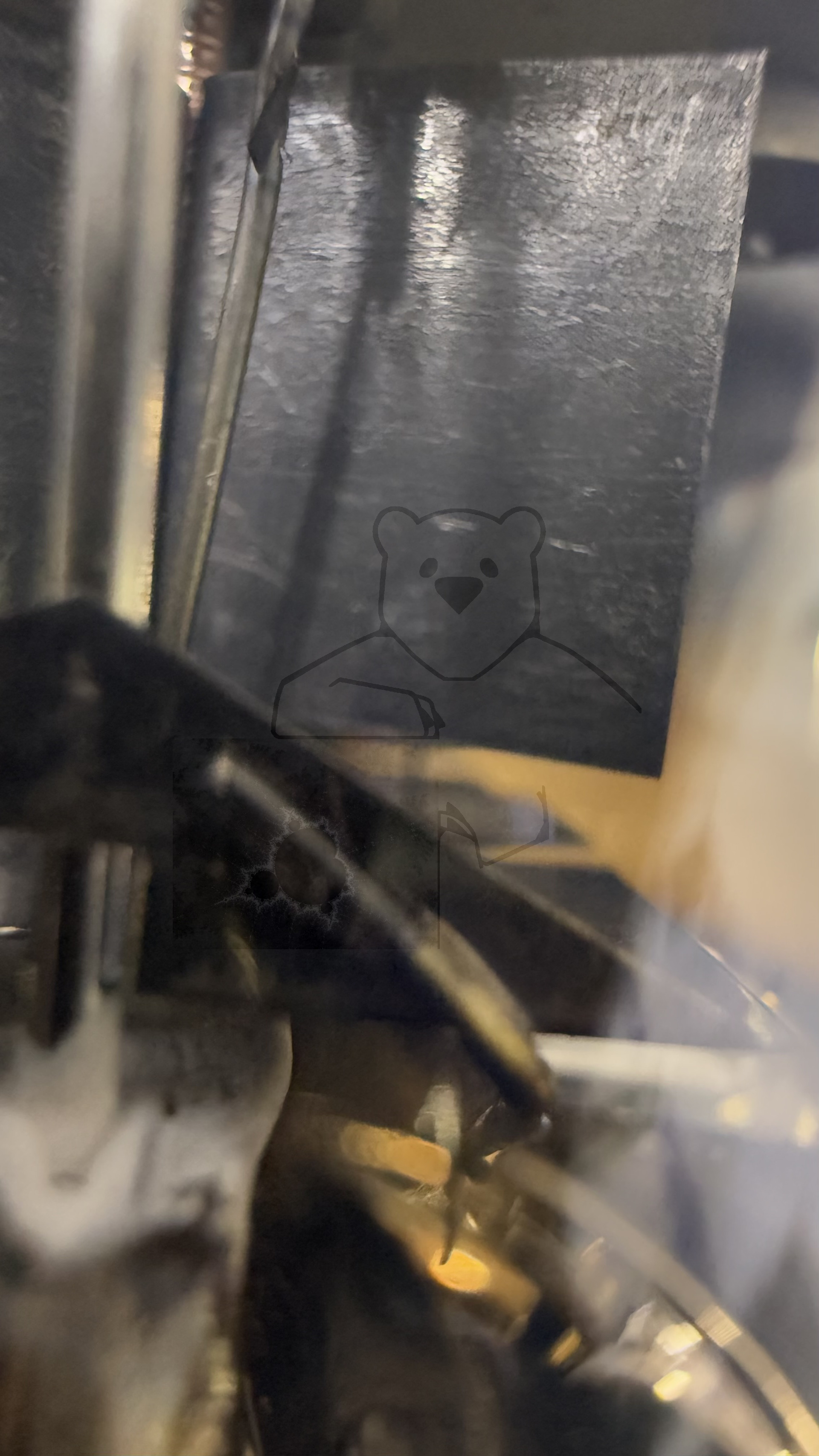

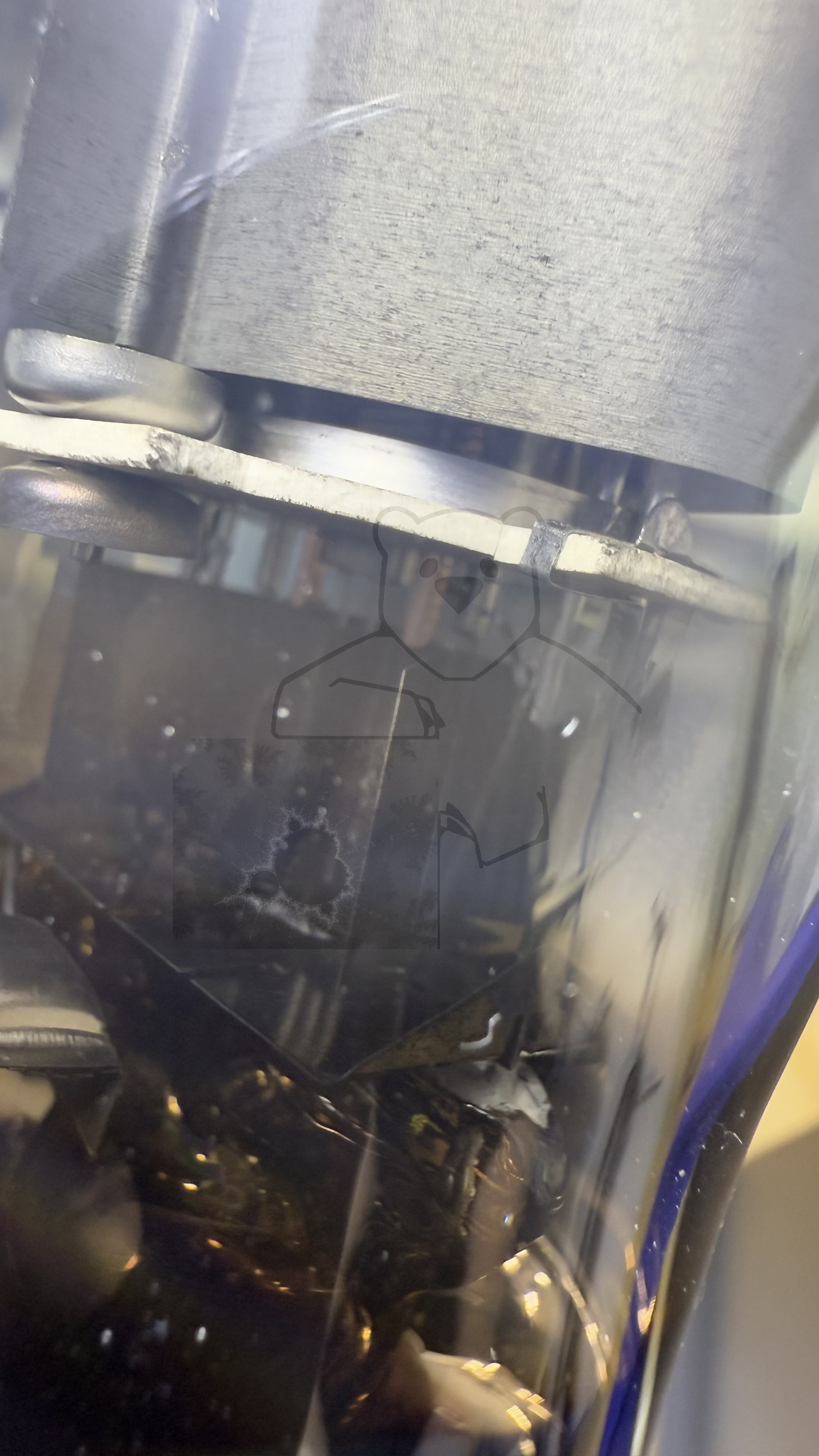

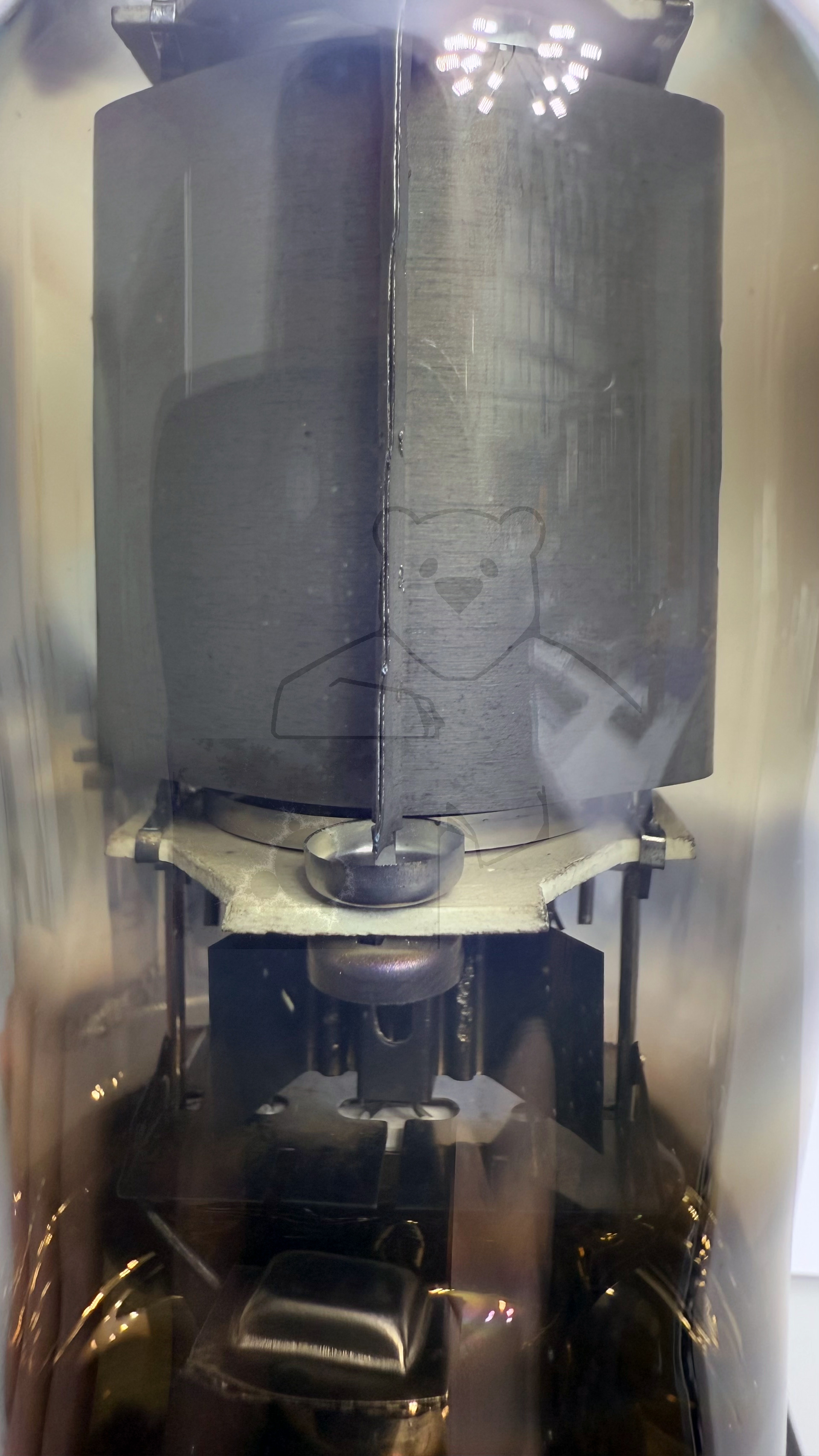

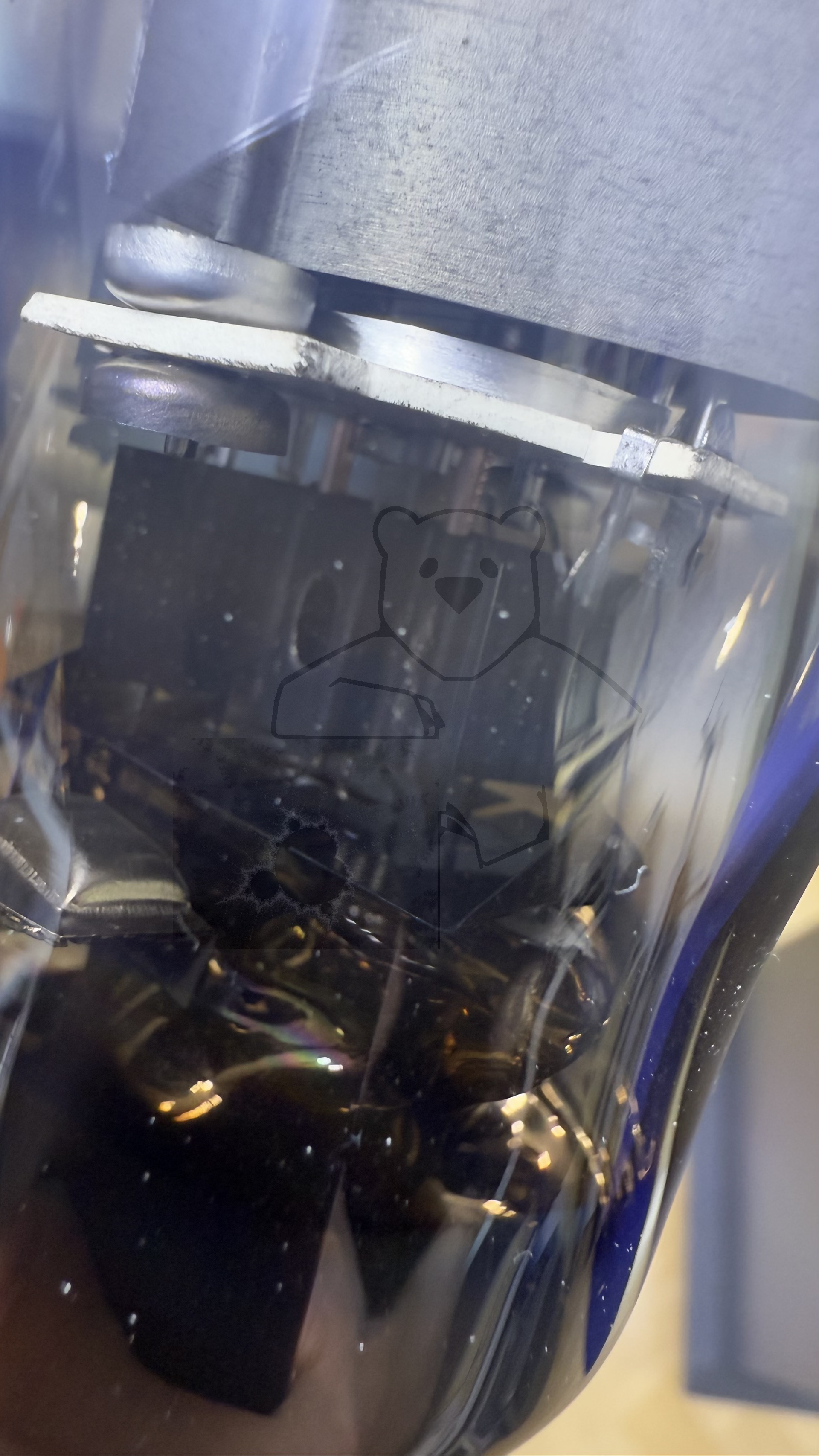

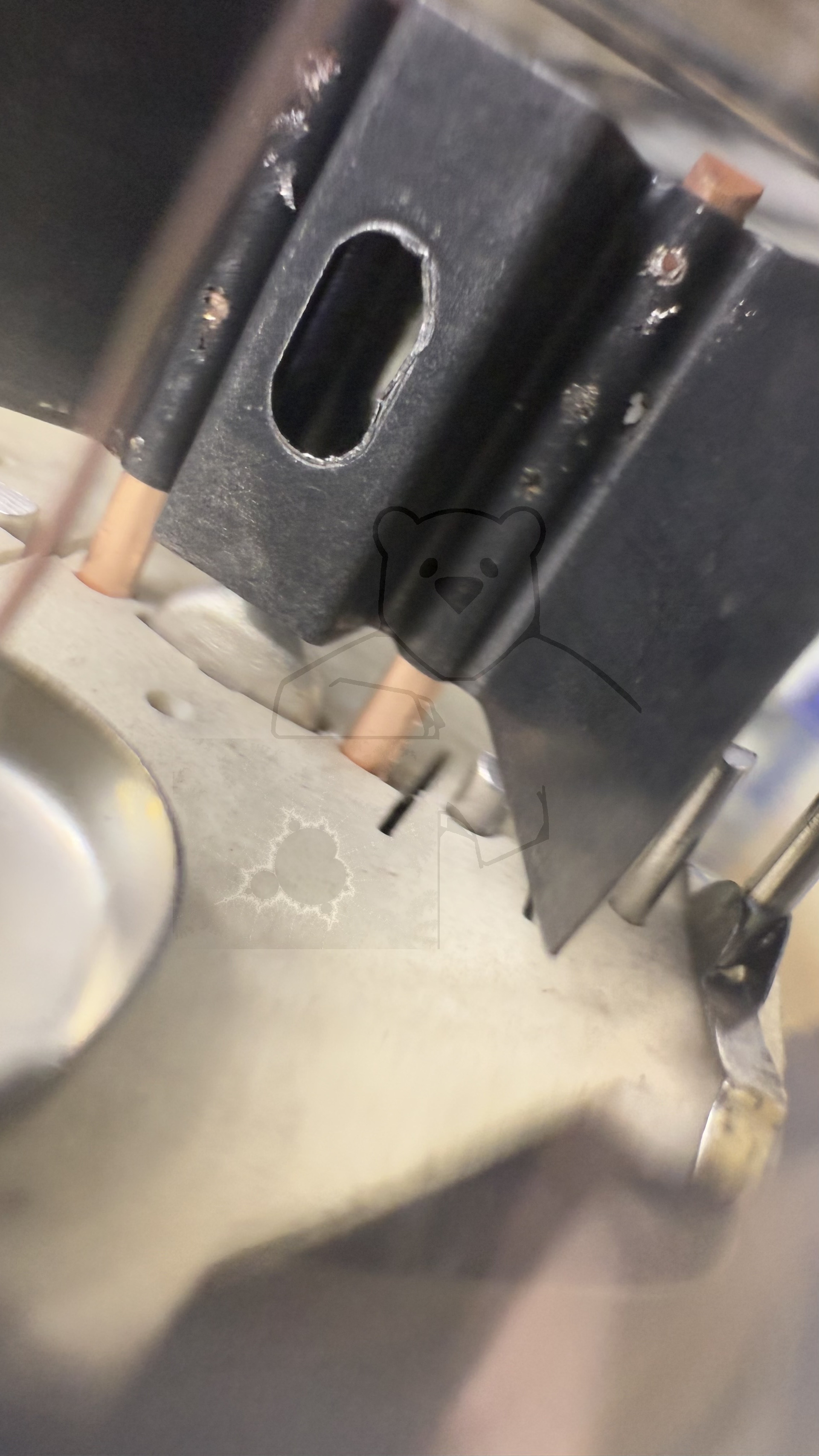

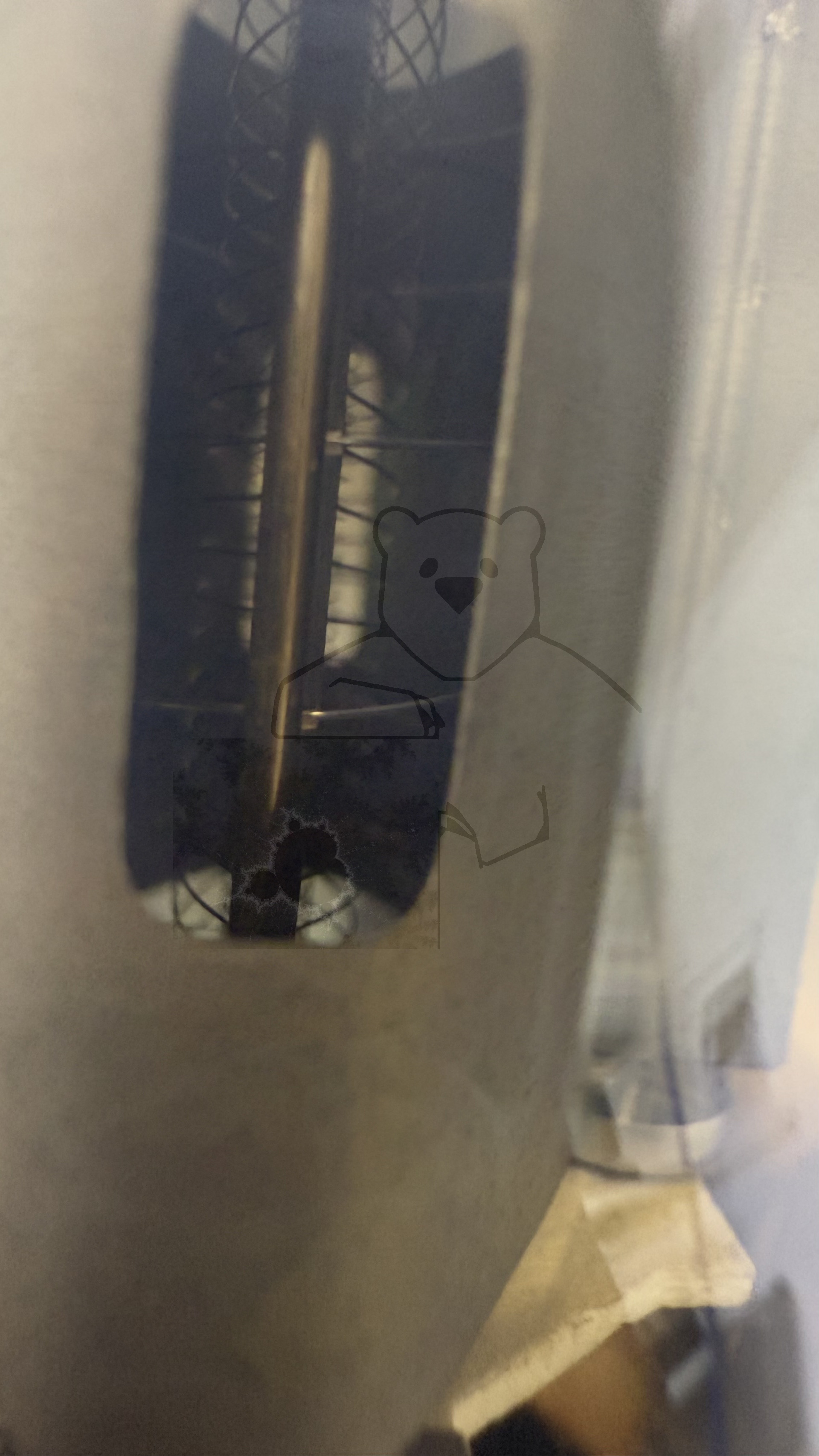

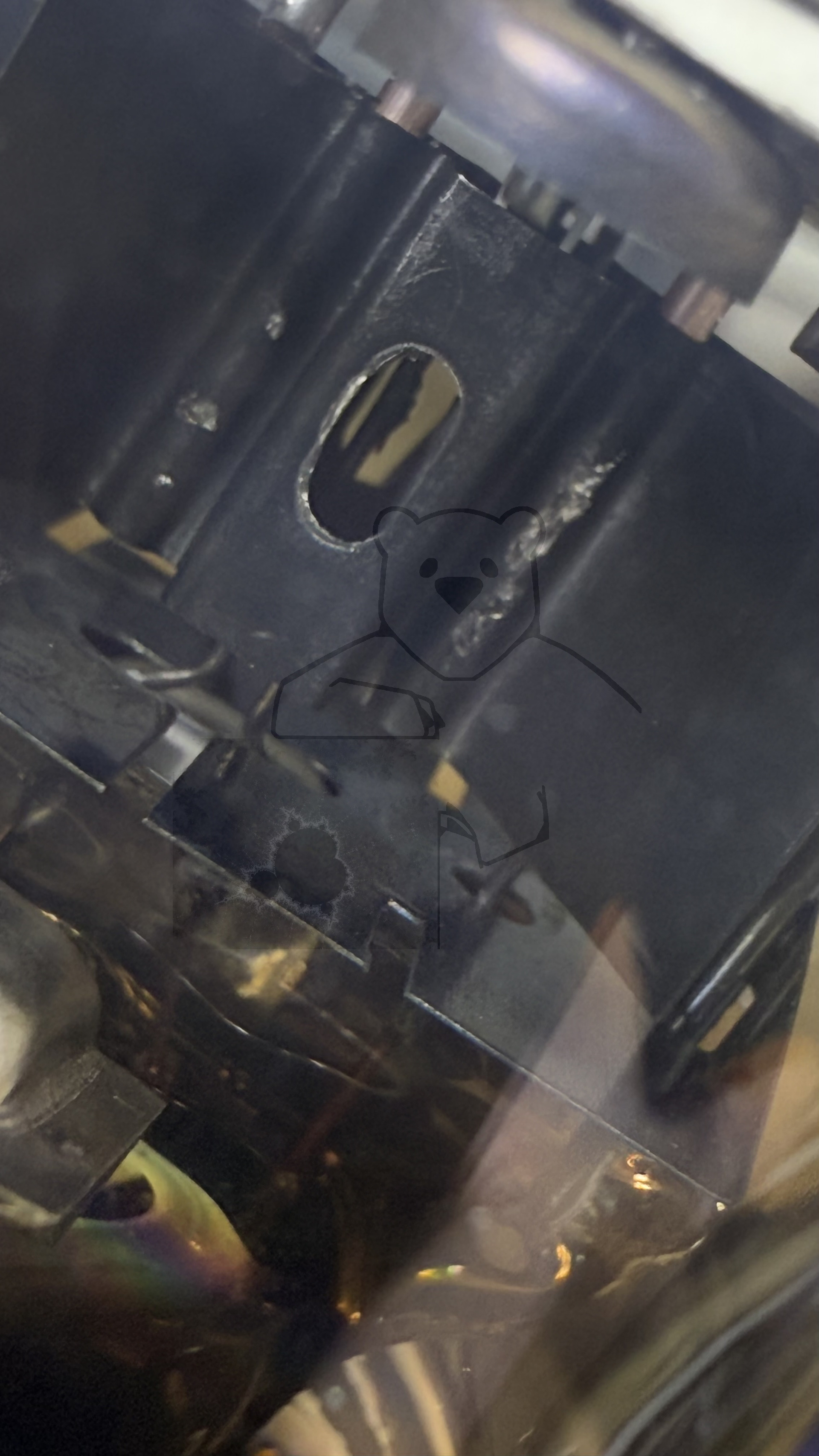

Daten und Bilder der Röhre: EL51

🔎 Beschreibung der Röhre: EL51 Inventarnummer: 06932

Name	→ EL51
Vergleichsname
Hersteller	→ Philips
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,9
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer

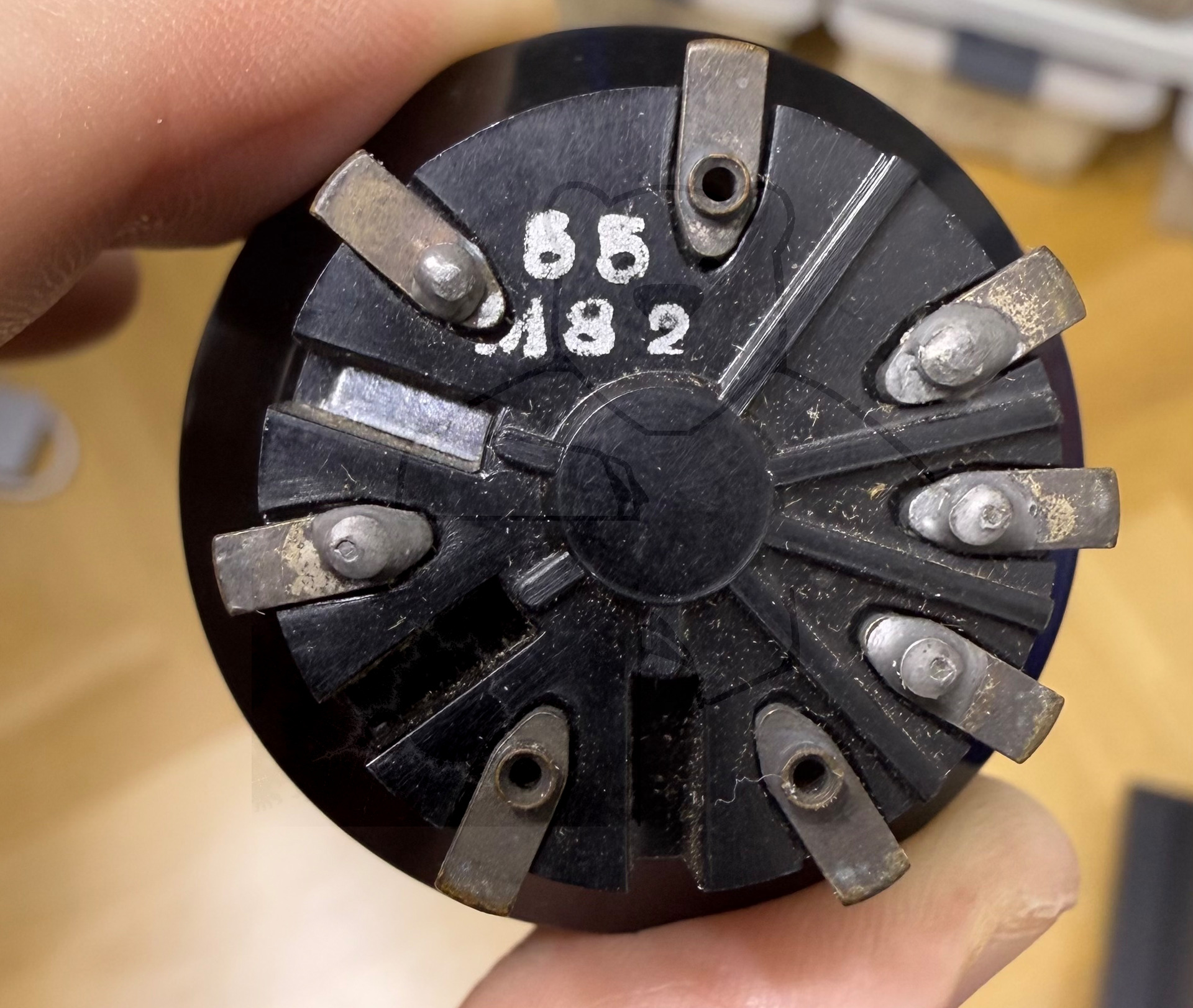

Ätz- Produktionscode	55 M82
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet	Emmision prüfen
Hoheitszeichen
Letzte Änderung
Lager	S115

🔎 Beschreibung der Systeme für die Röhre: EL51

	System 1
Kathode	4
Gitter 1	6
Gitter 2	7
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

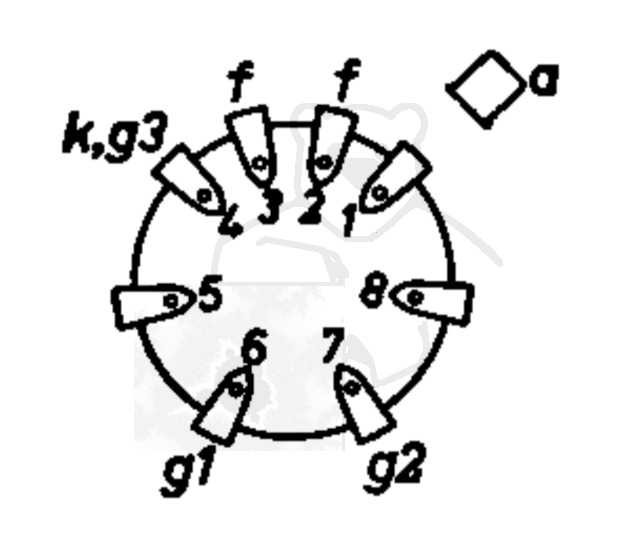

🔎 Sockelschaltung der EL51

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EL51
Anwendung EL51 Version 1.pdf (60 kB)
Anwendung EL51 Version 2 [www.tubedata.info].pdf (170 kB)
Datenblatt EL51 Philips [www.tubedata.info].pdf (34 kB)
Datenblatt EL51 Tesla [www.tubedata.info].pdf (1671 kB)
Pruefkarte EL51 - Funke W19 Roehrenpruefer.pdf (155 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
