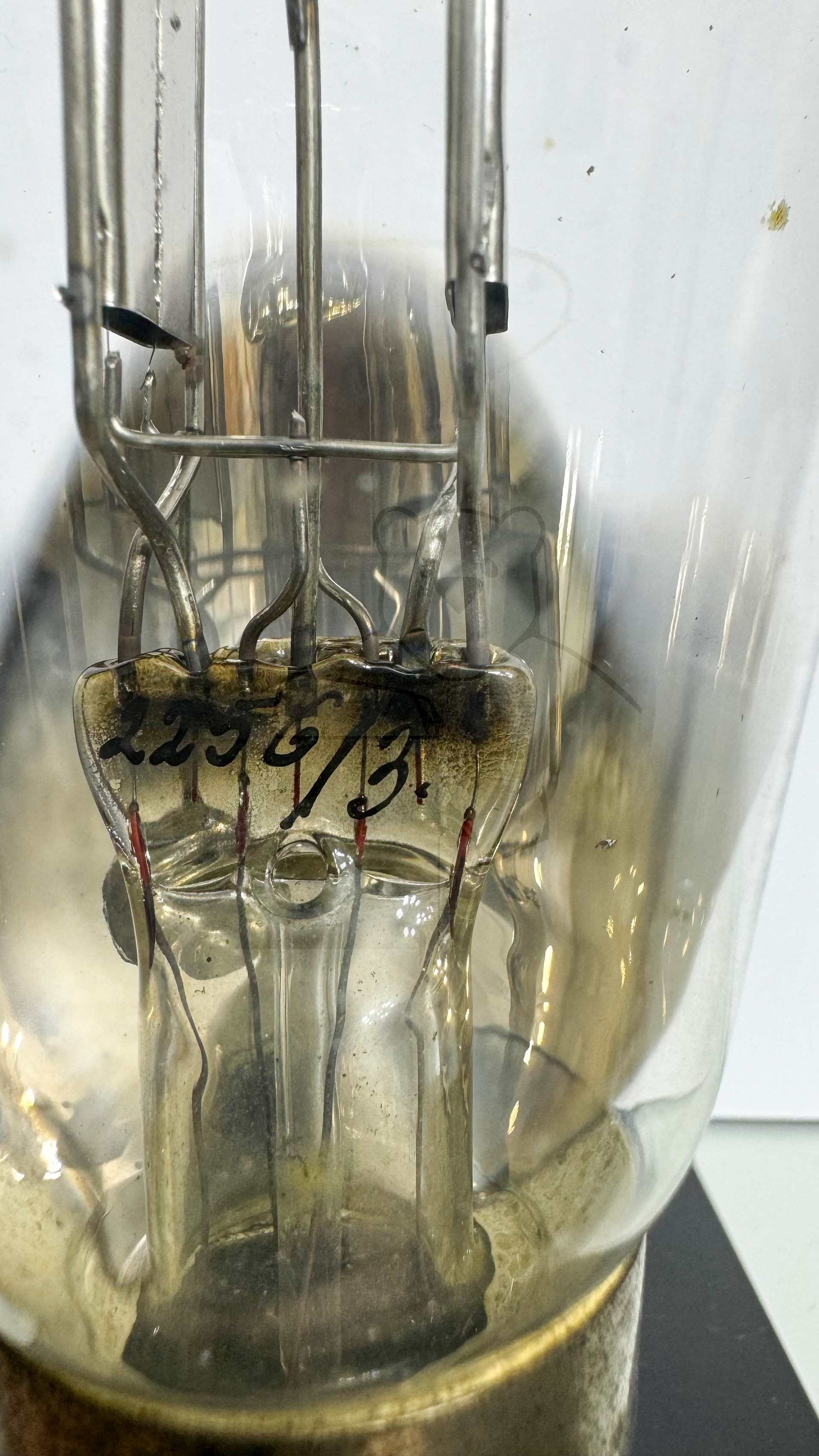

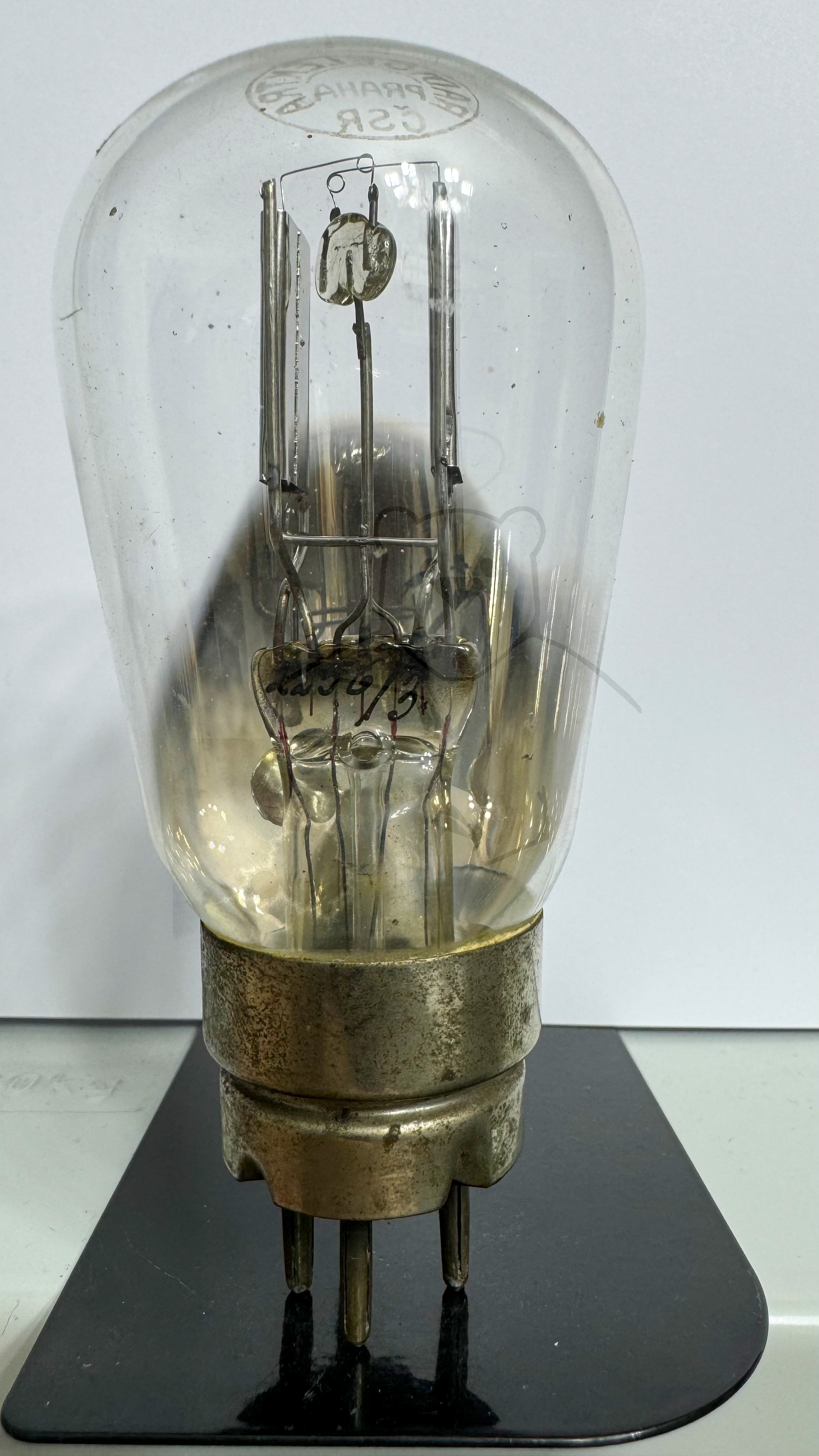

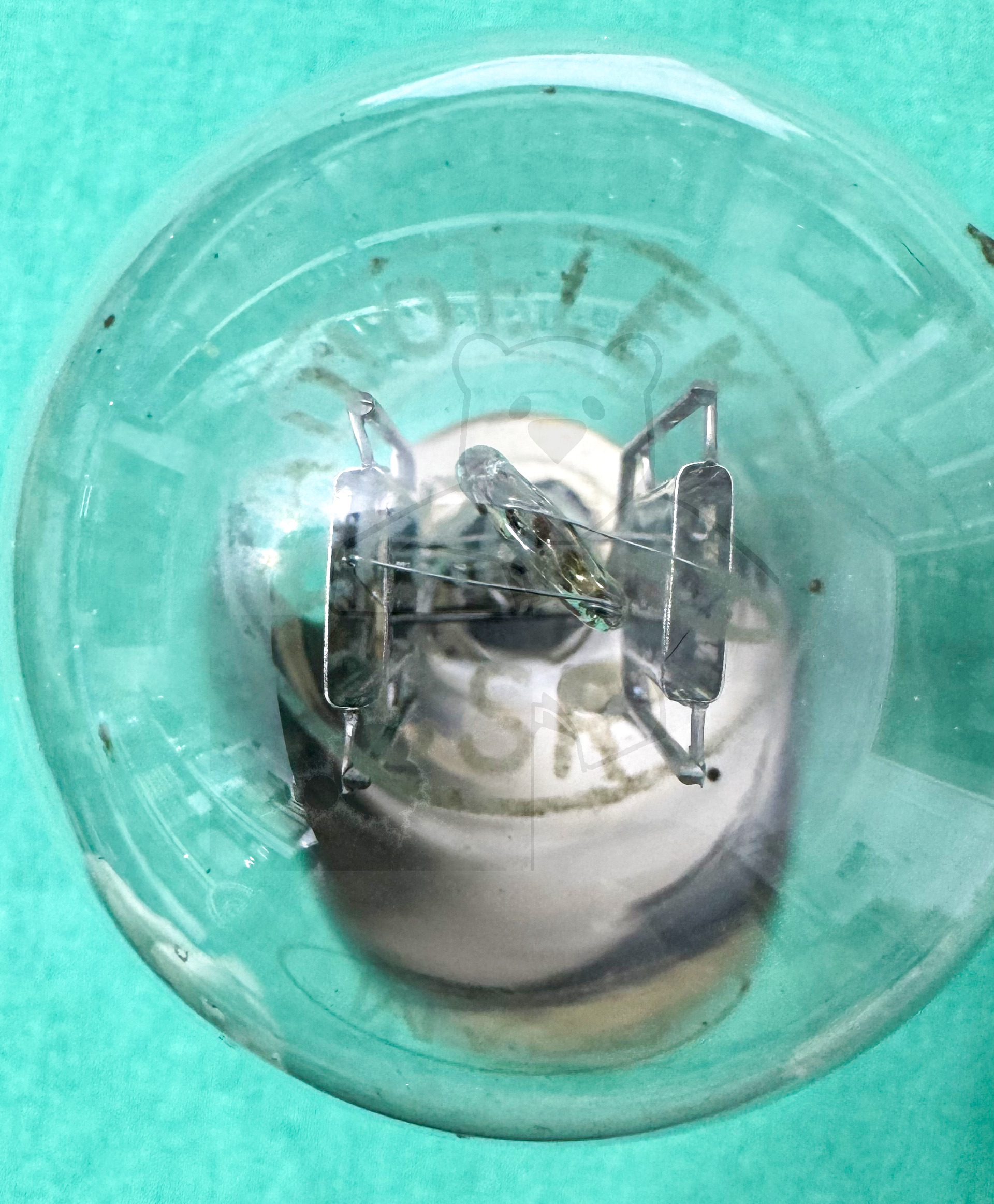

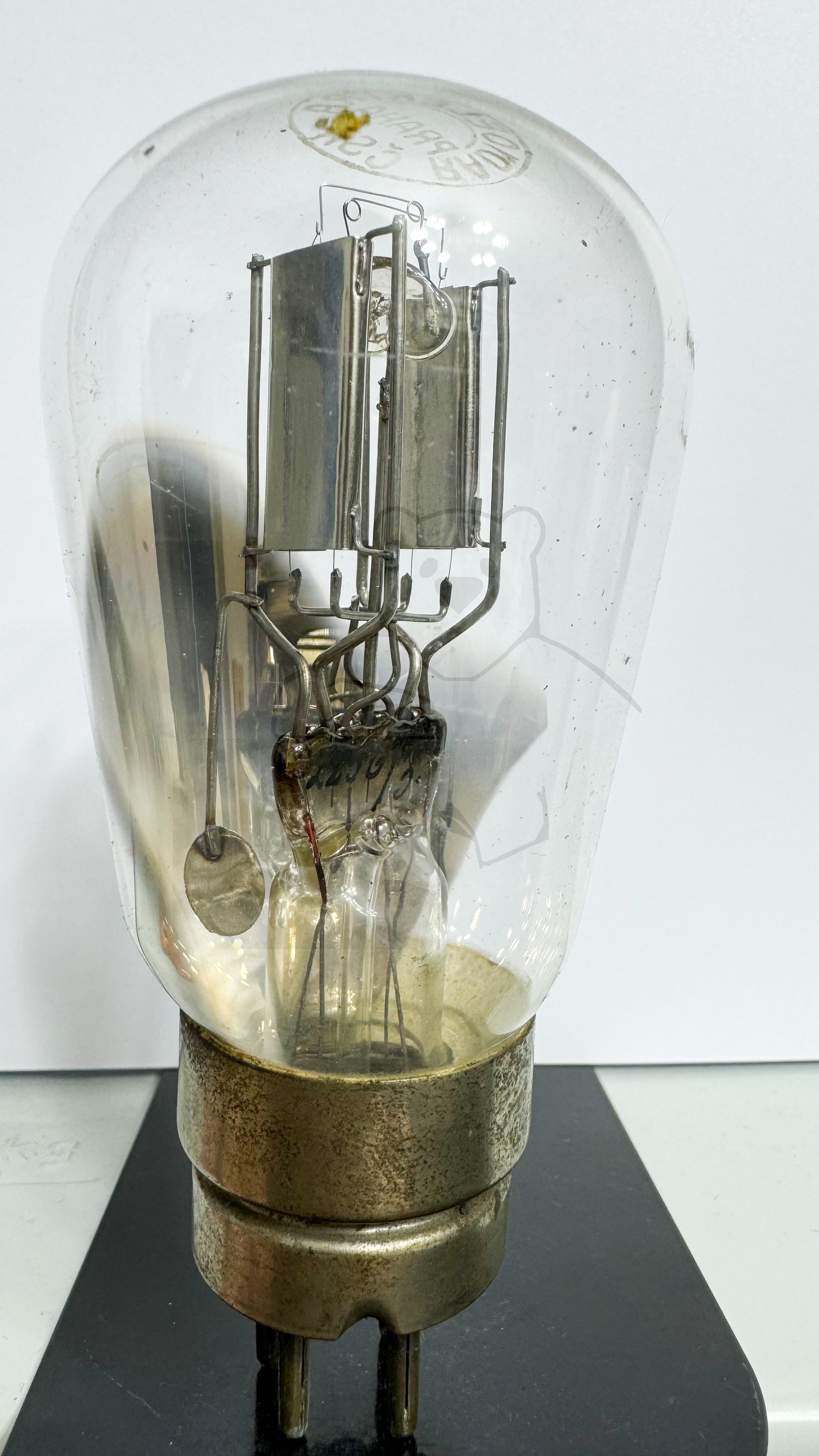

Daten und Bilder der Röhre: U1

🔎 Beschreibung der Röhre: U1 Inventarnummer: 06922

Name	→ U1
Vergleichsname
Hersteller	→ Mars (Radio Elektra)
Heizspannung (Volt)	4,5
Heizstrom (Ampère)	1,8
Art der Heizung	Direkt

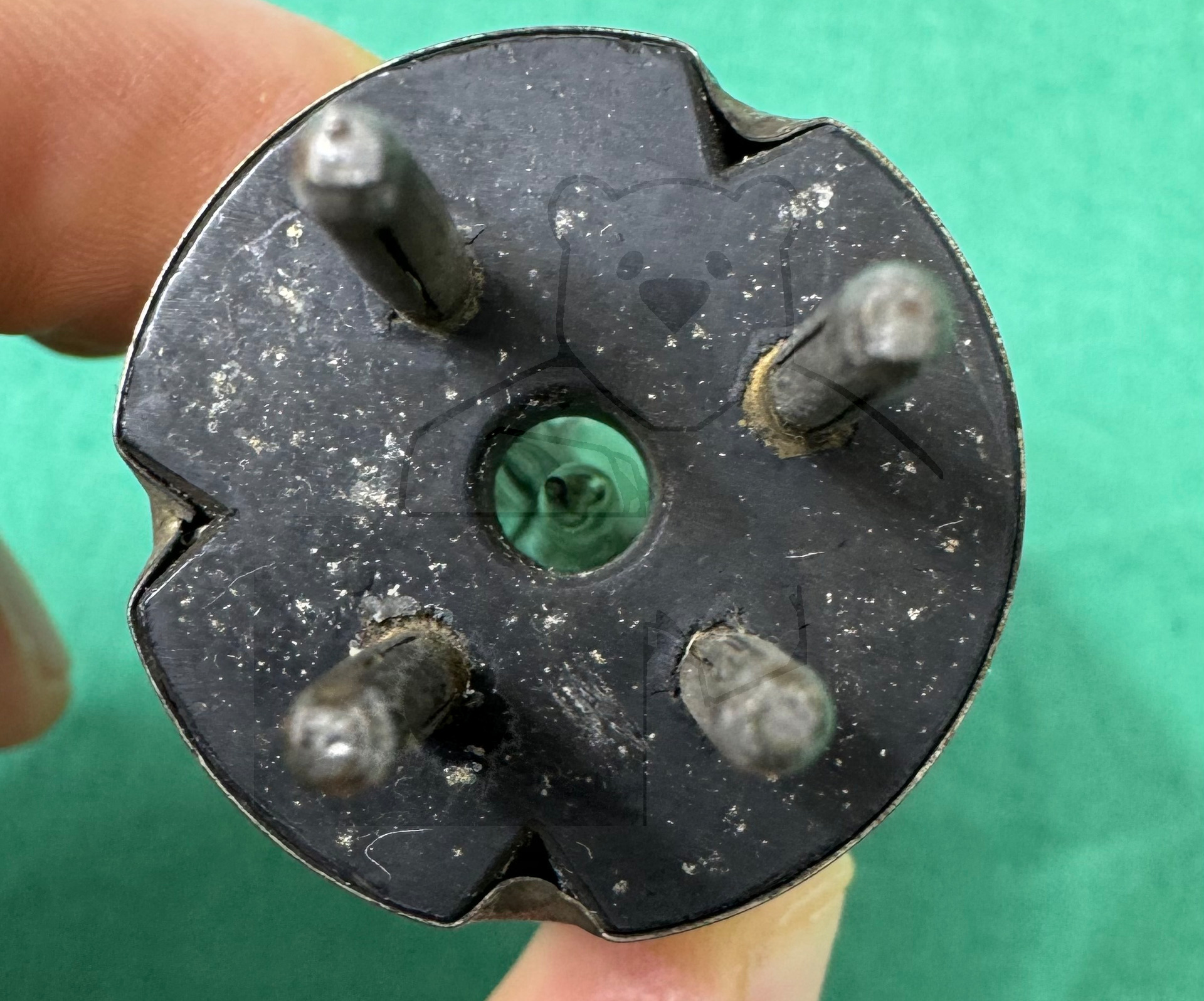

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet	Ein System defekt
Hoheitszeichen
Letzte Änderung
Lager	L19b

🔎 Beschreibung der Systeme für die Röhre: U1

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	4
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
