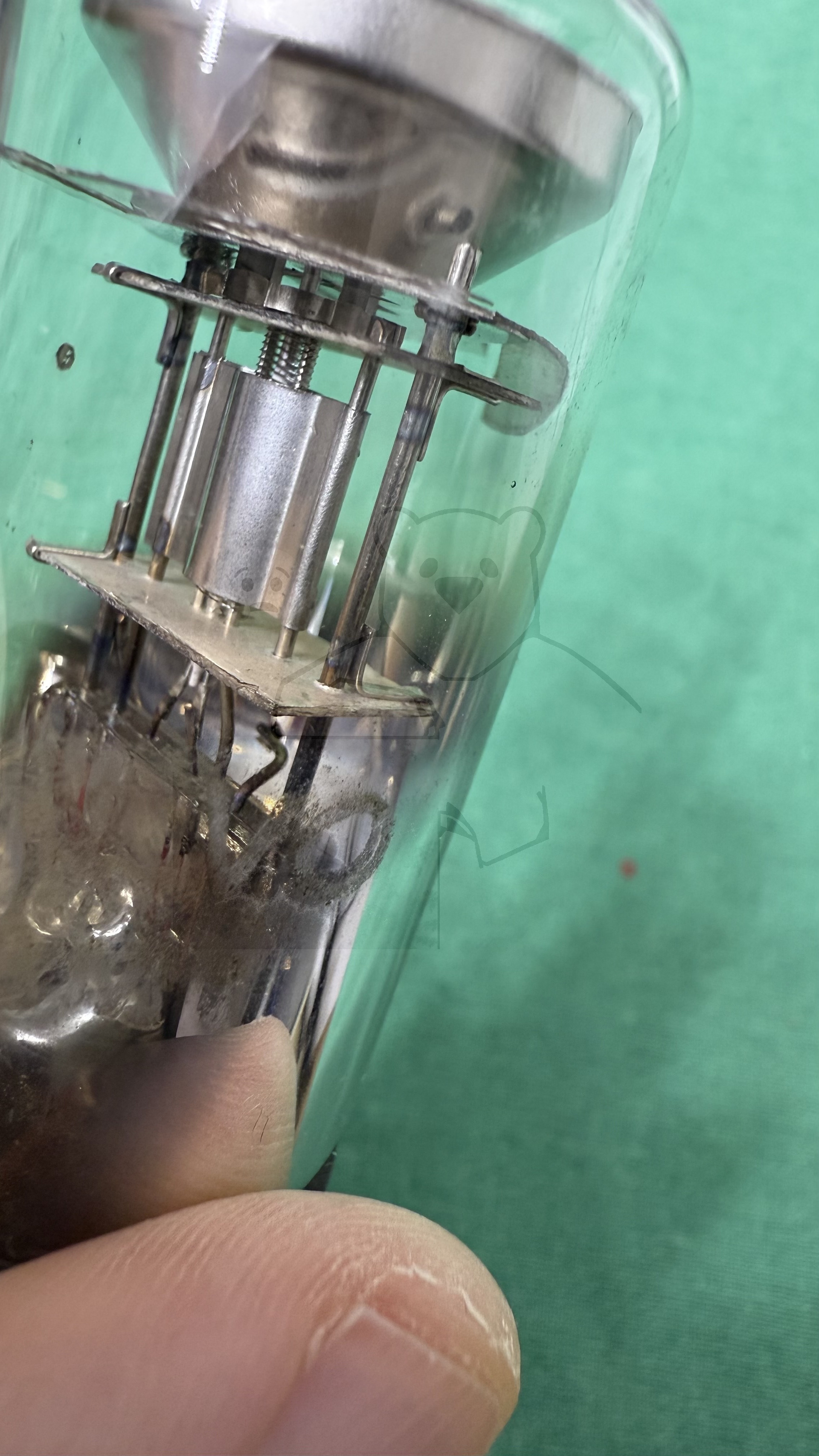

Daten und Bilder der Röhre: AM1

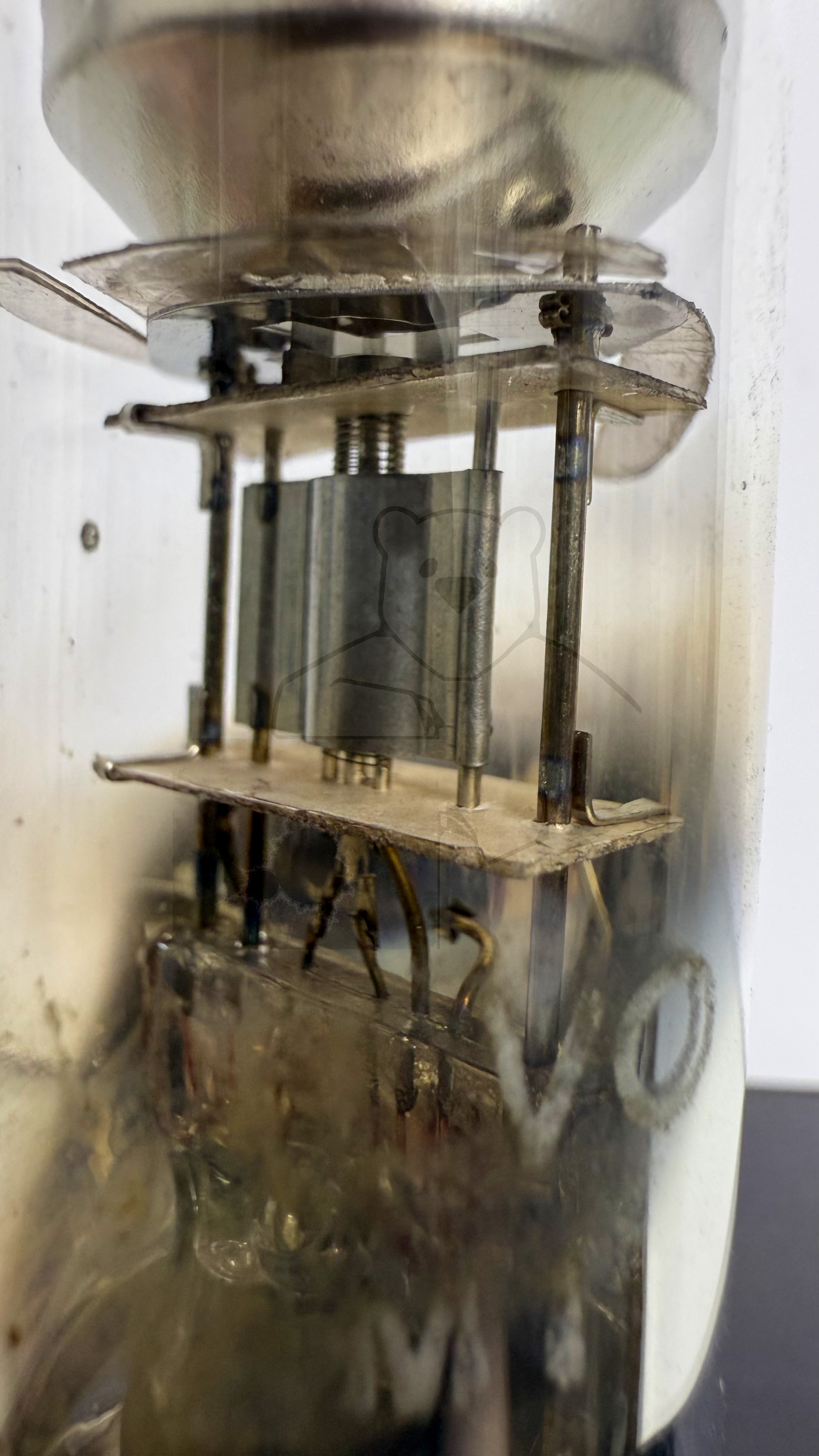

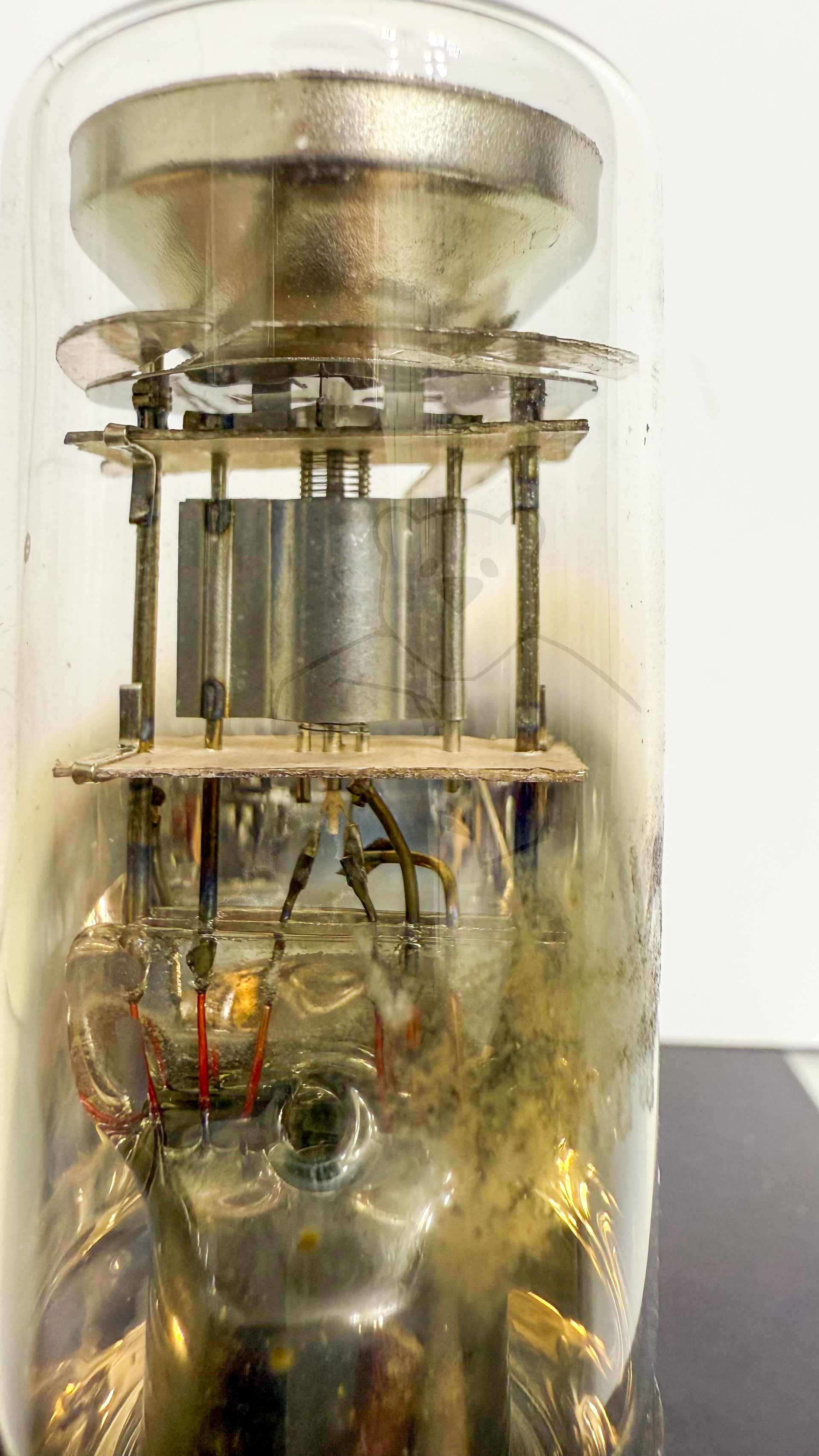

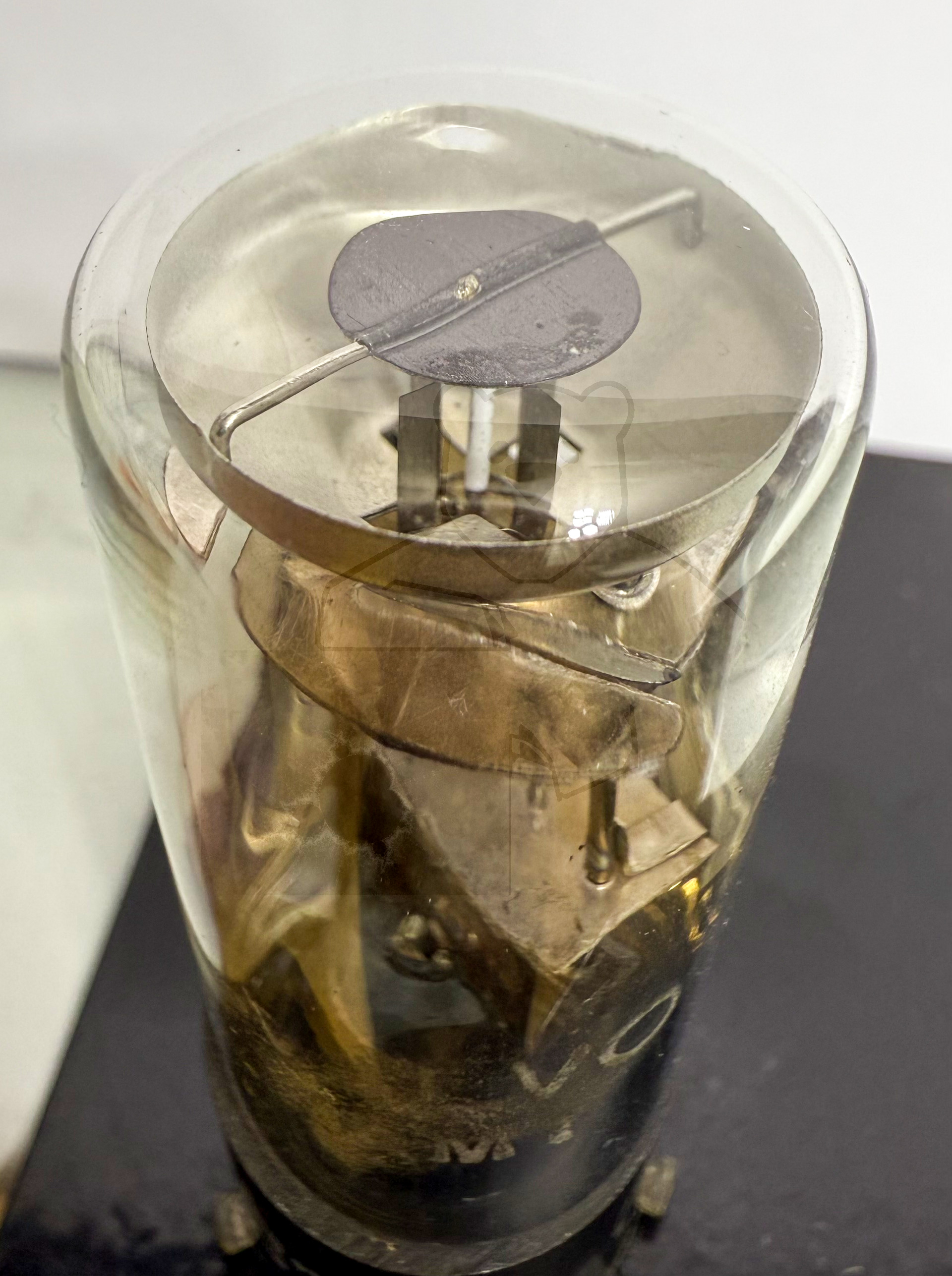

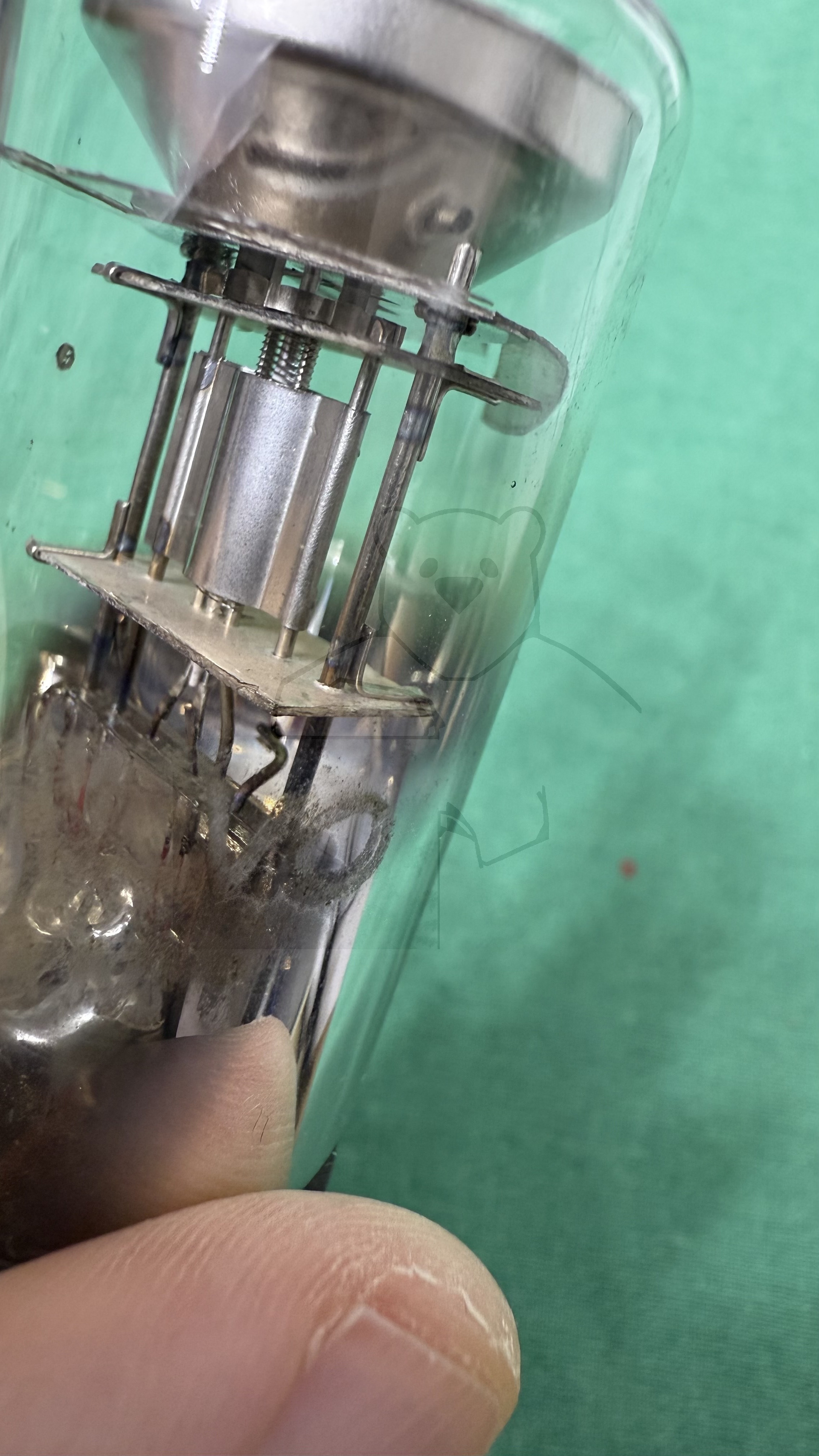

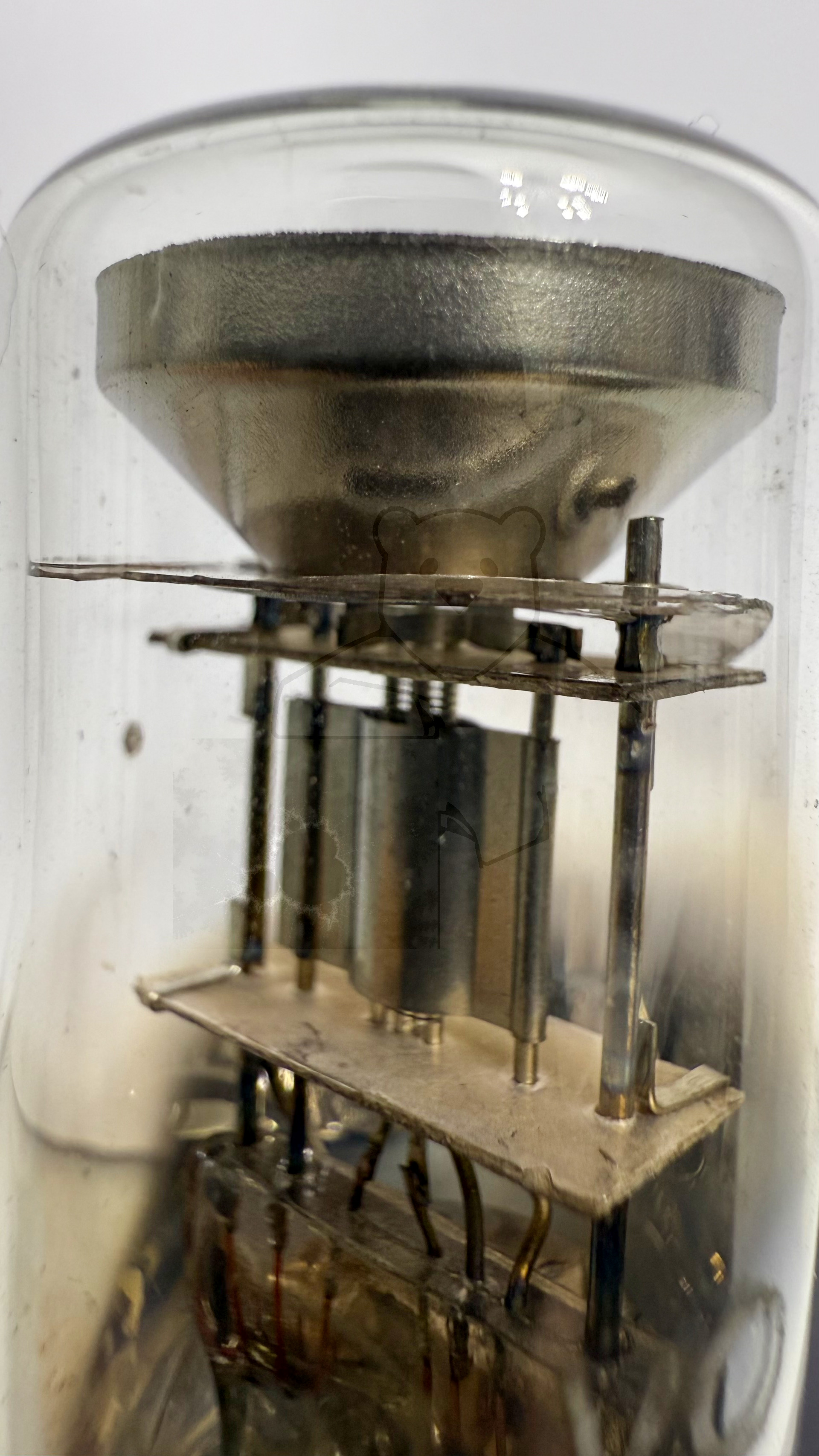

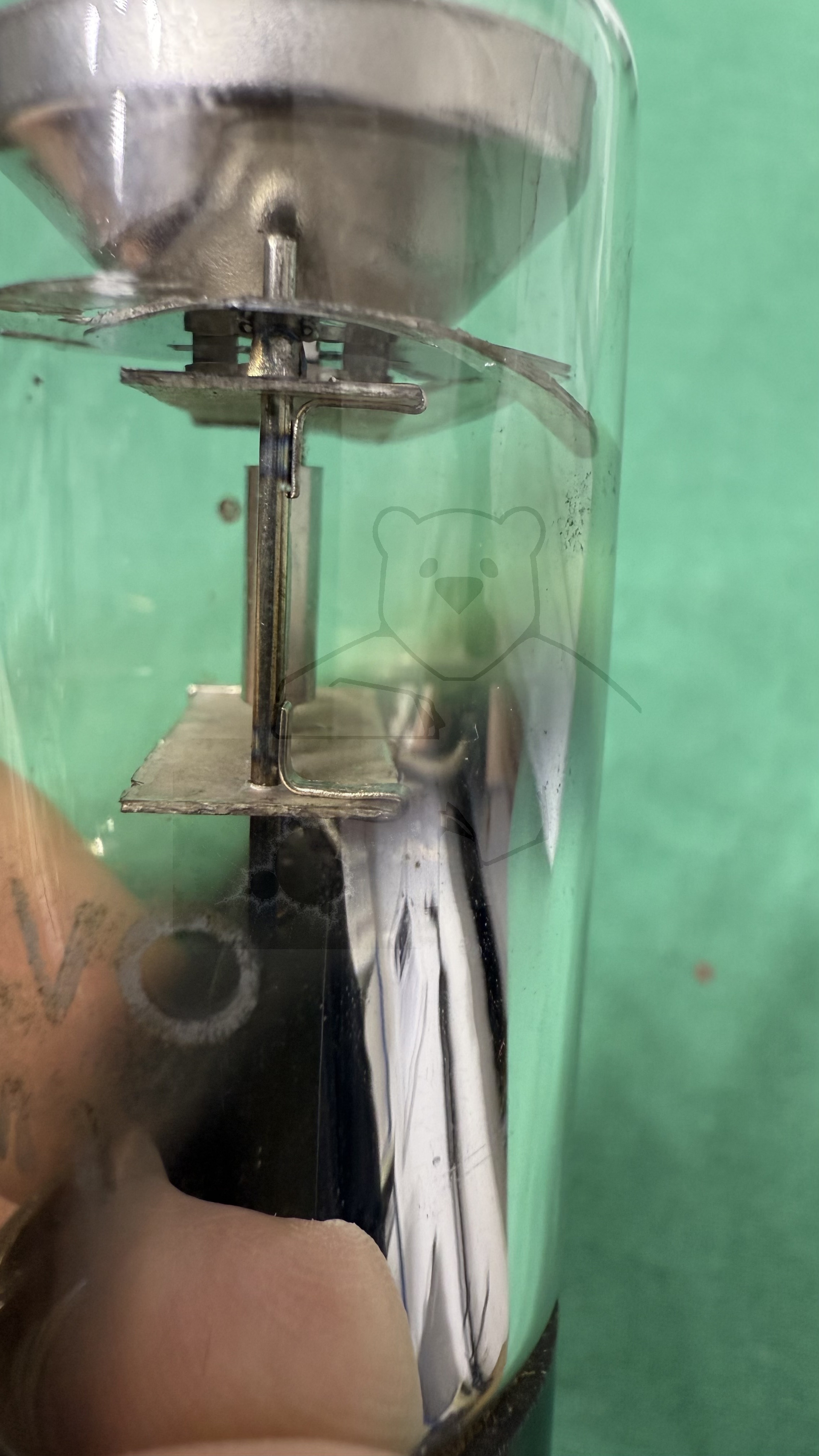

🔎 Beschreibung der Röhre: AM1 Inventarnummer: 06891

Name	→ AM1 📺 Mit Video
Vergleichsname	4677
Hersteller	→ Valvo
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt

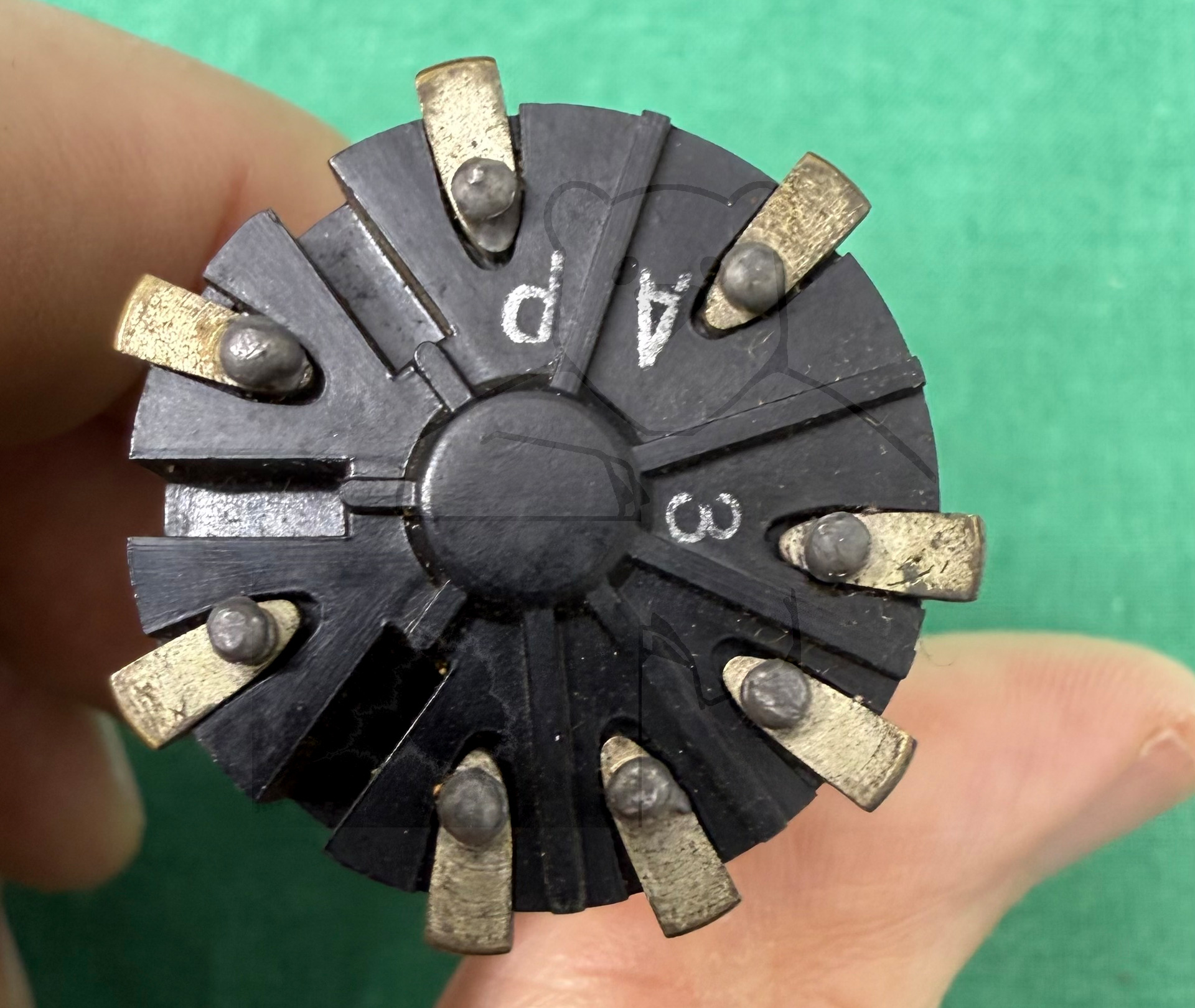

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen

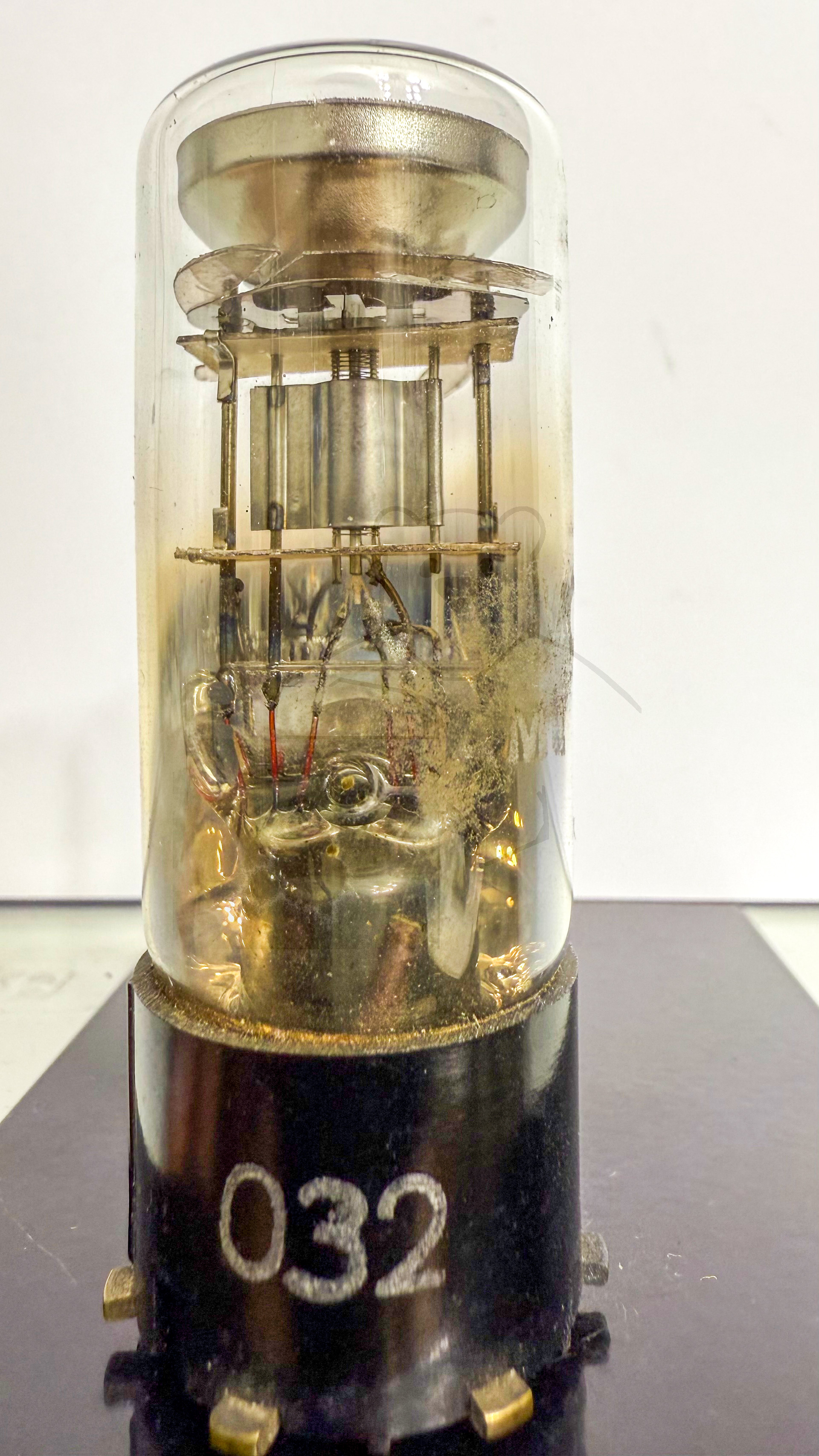

Kenn Nummer	32

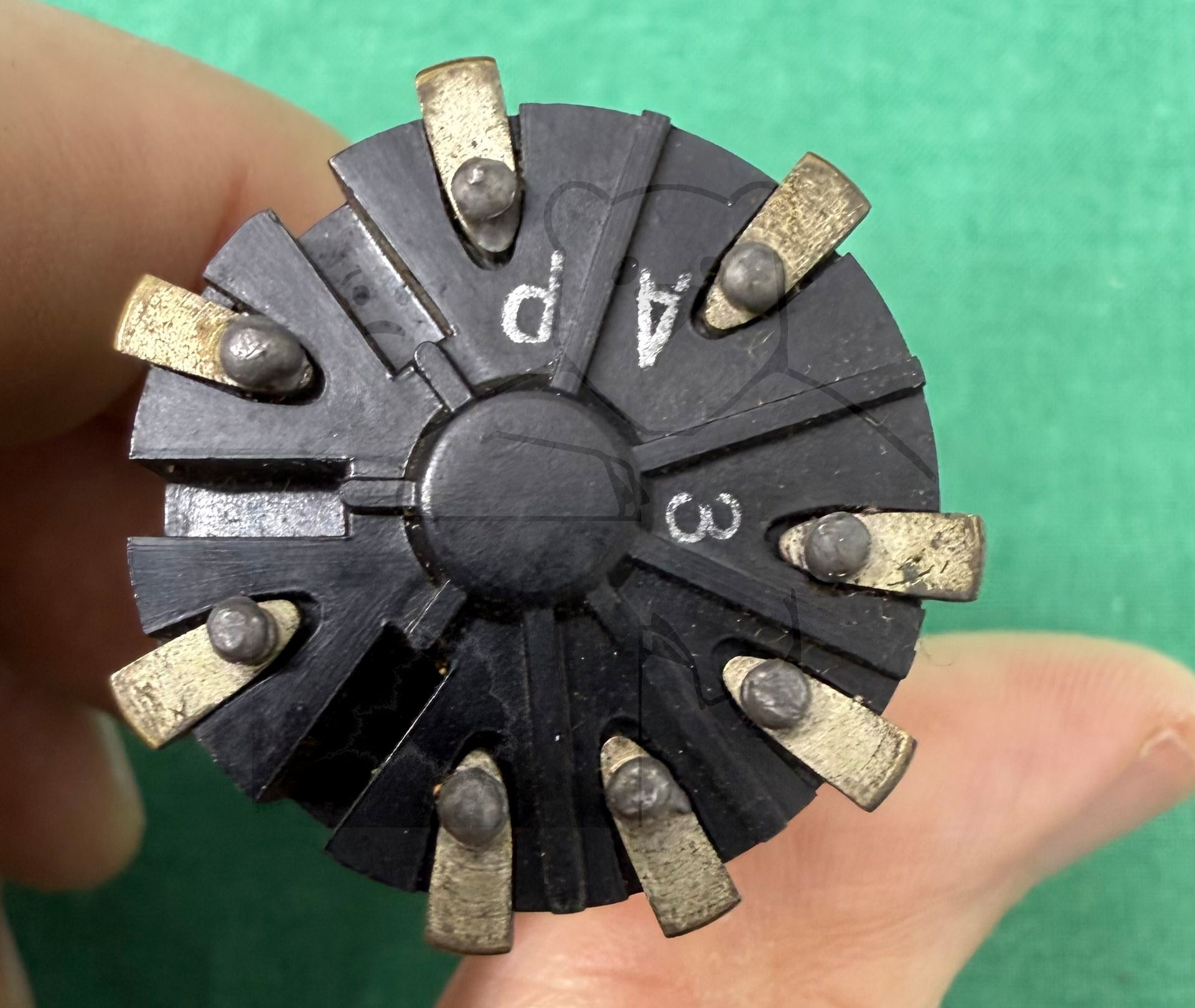

Ätz- Produktionscode	AP 3
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S112

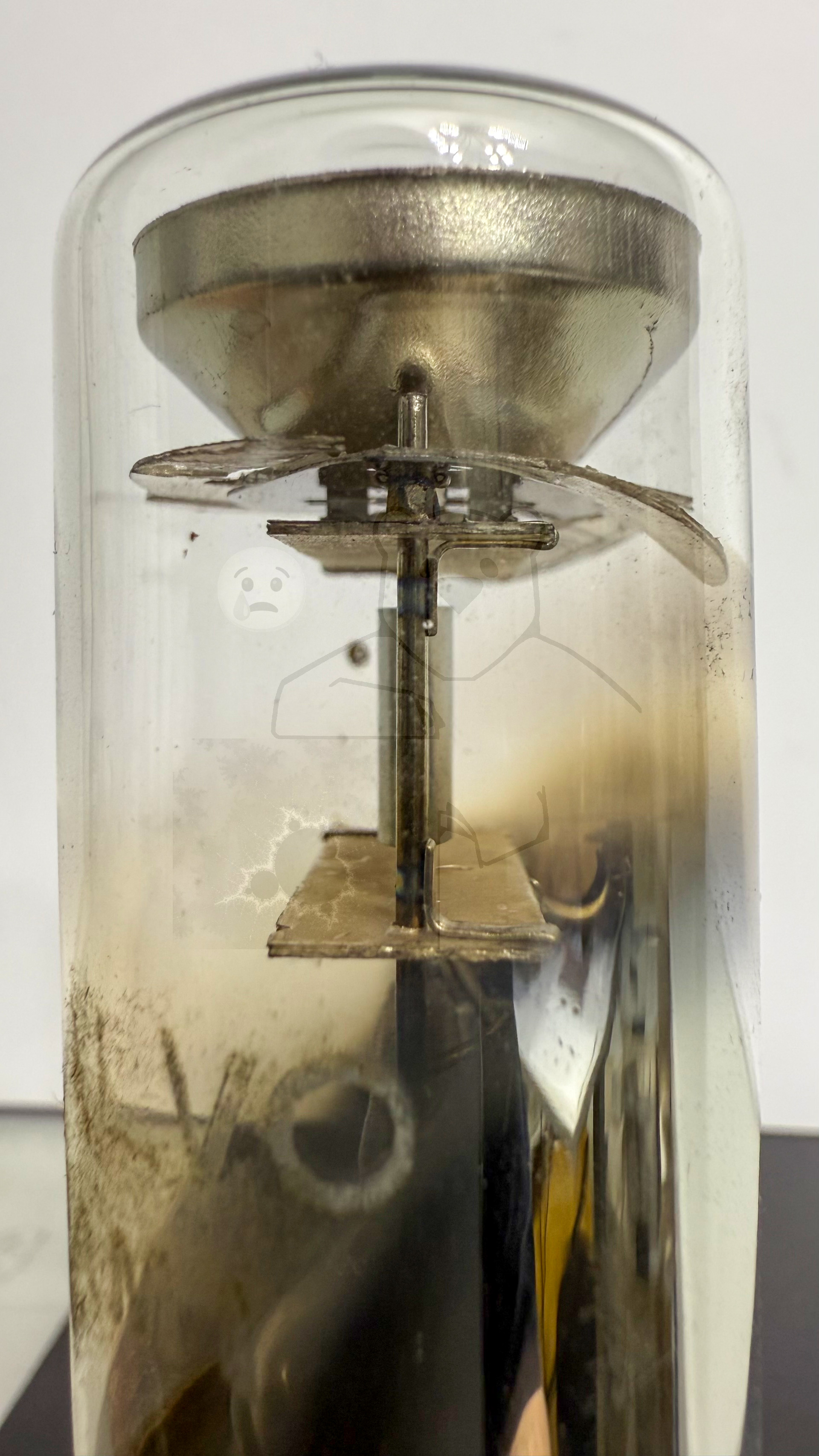

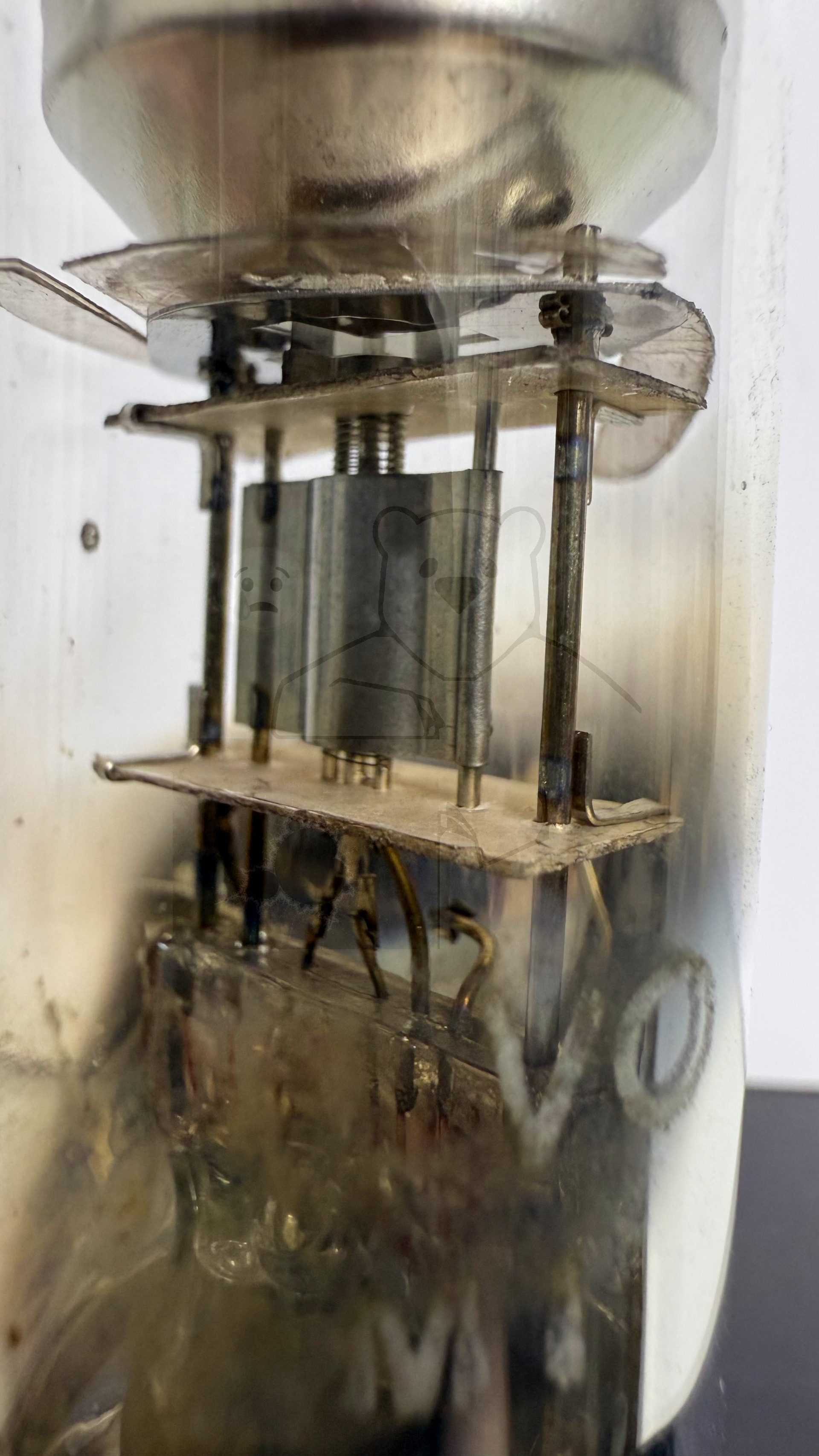

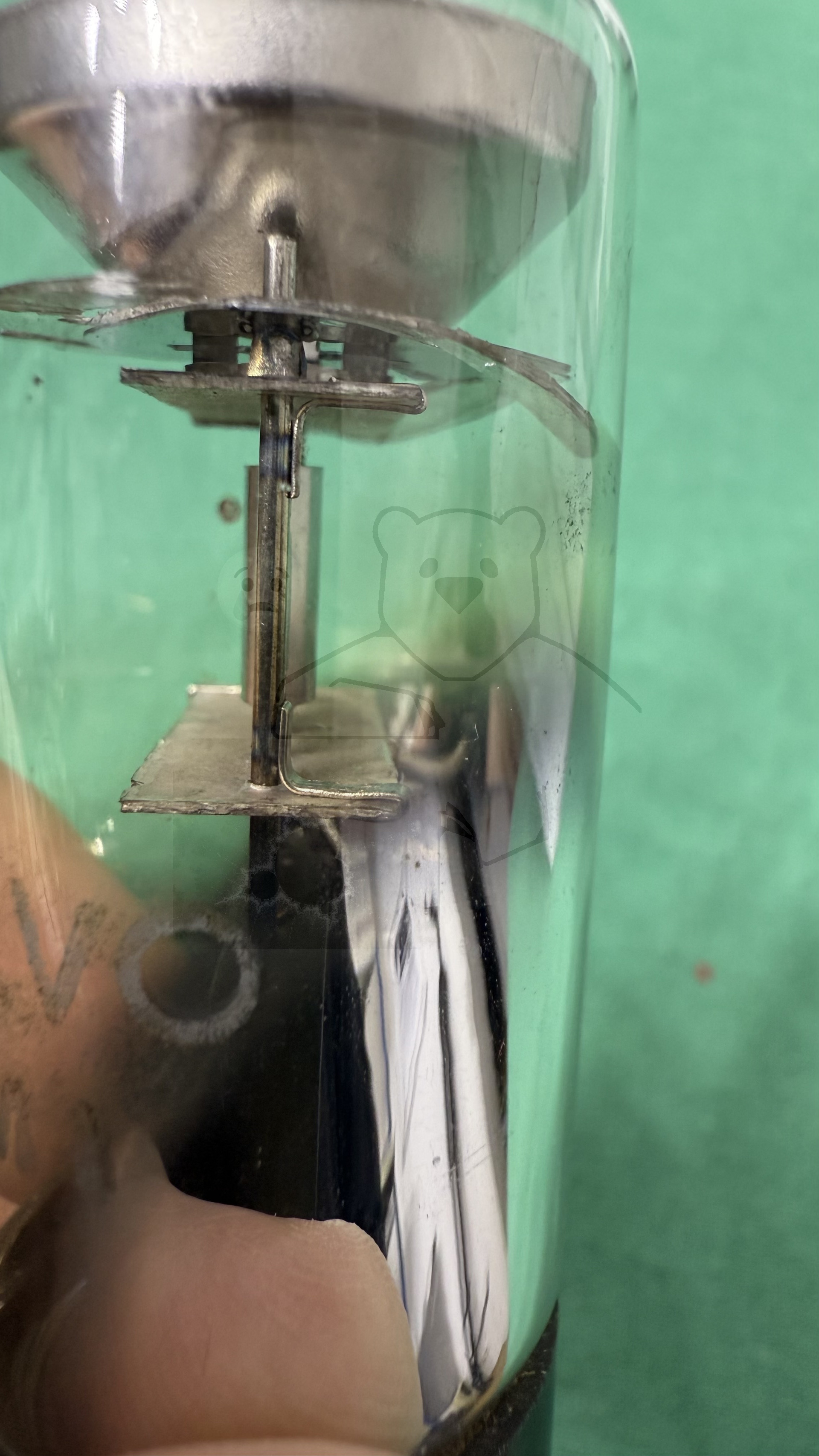

🔎 Beschreibung der Systeme für die Röhre: AM1

	System 1
Kathode	4
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2

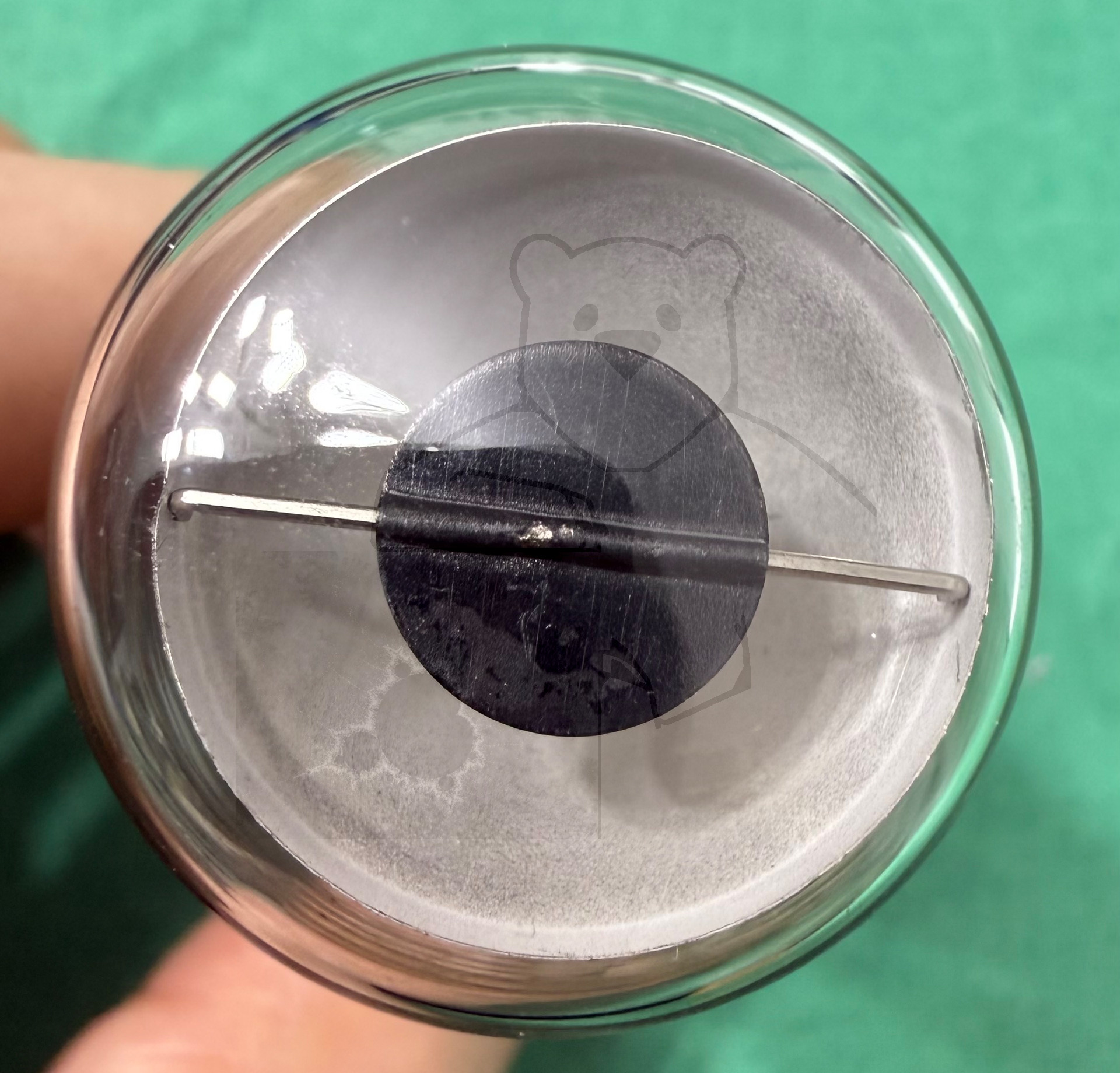

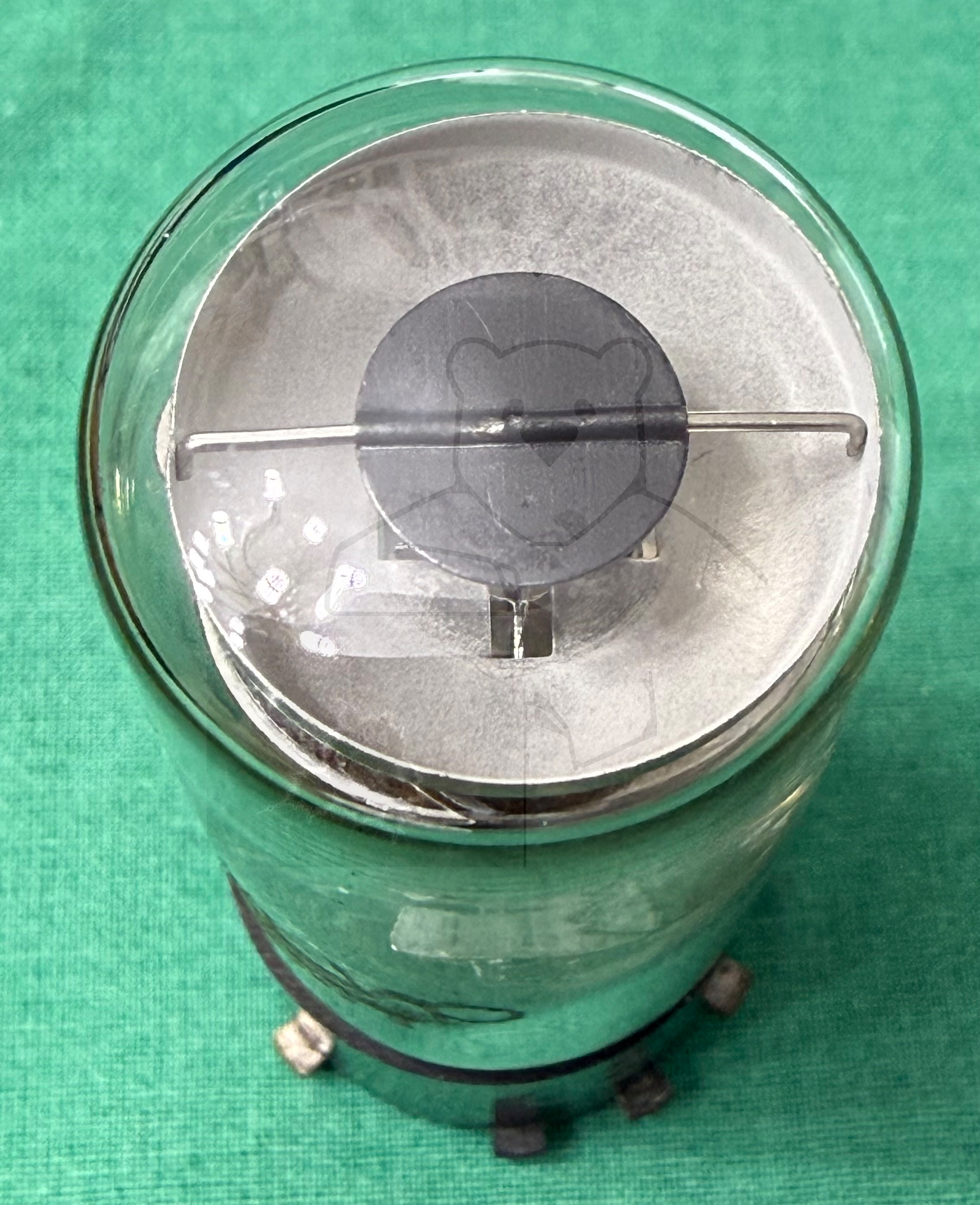

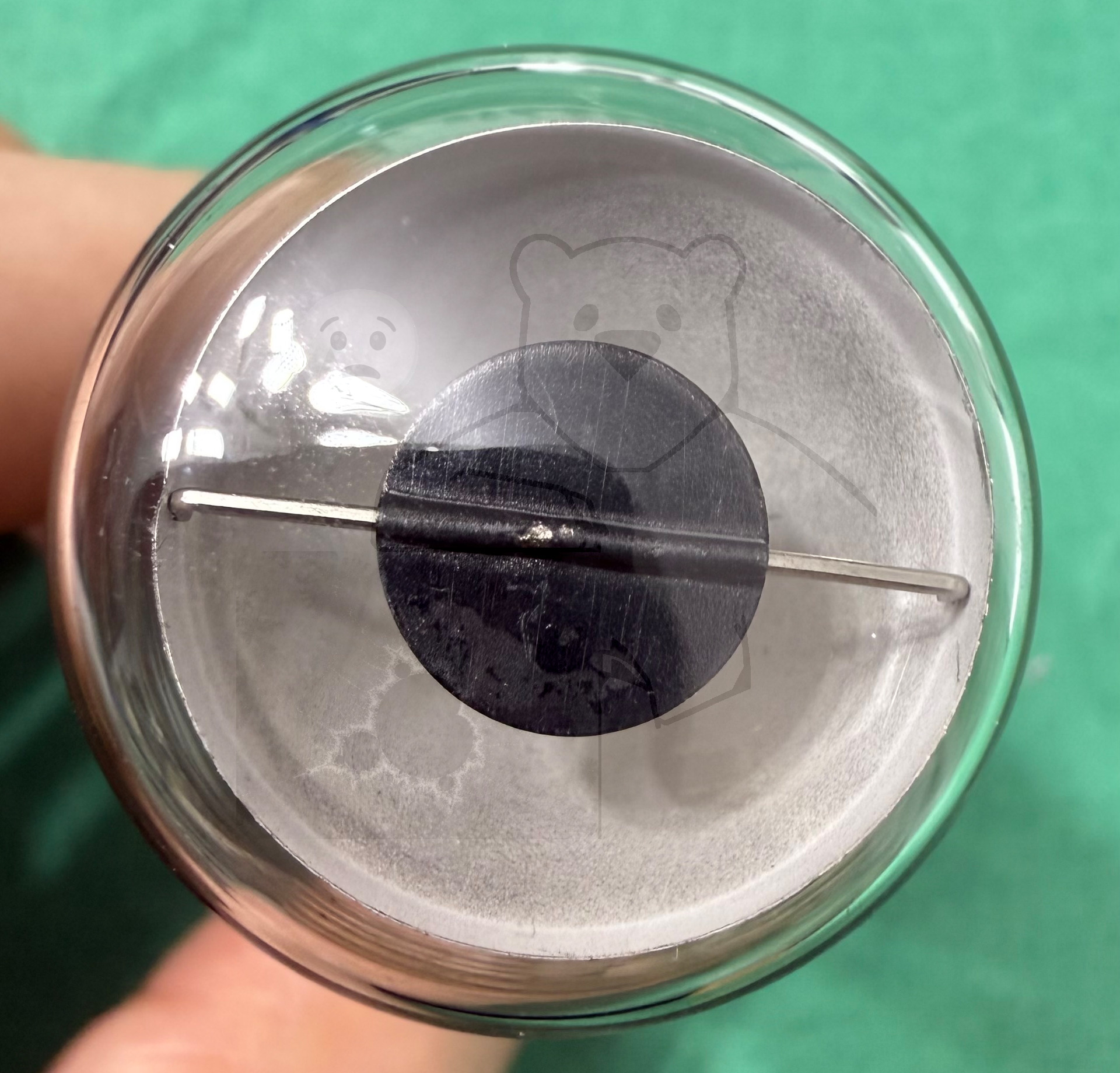

Leuchtschirm	7
Heizung	2, 3
Abschirmung

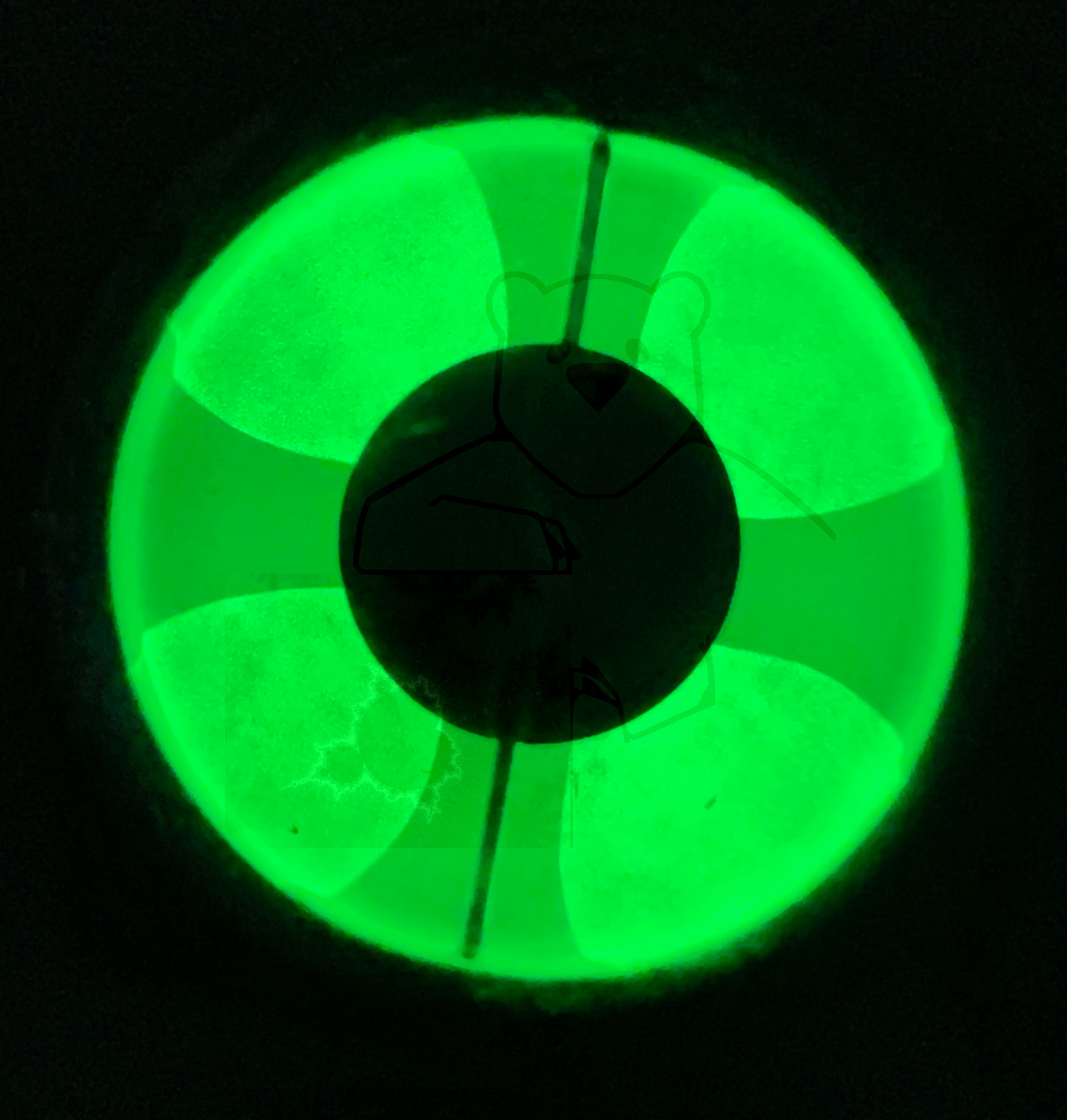

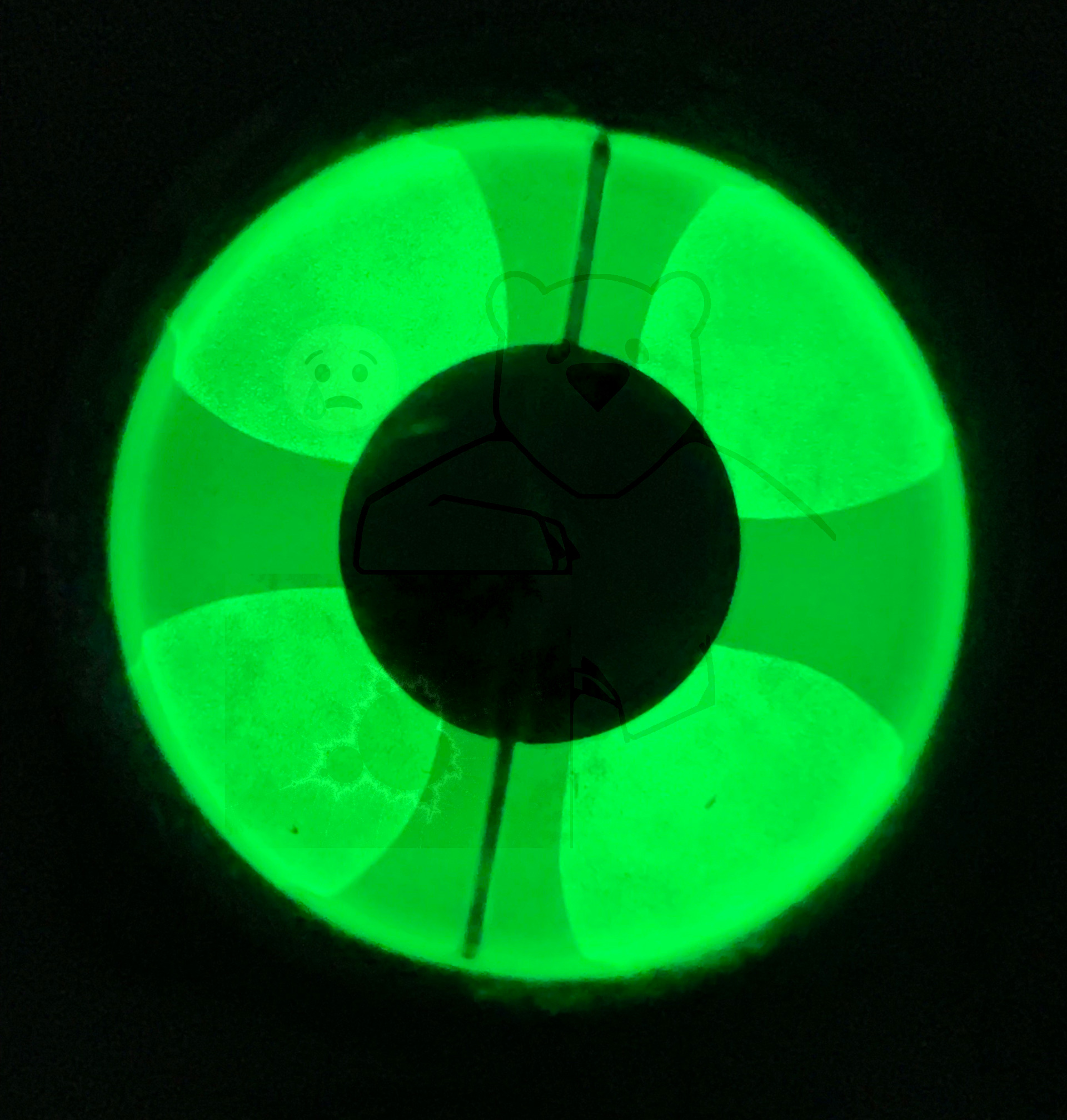

Funktion	→ Magisches Auge

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

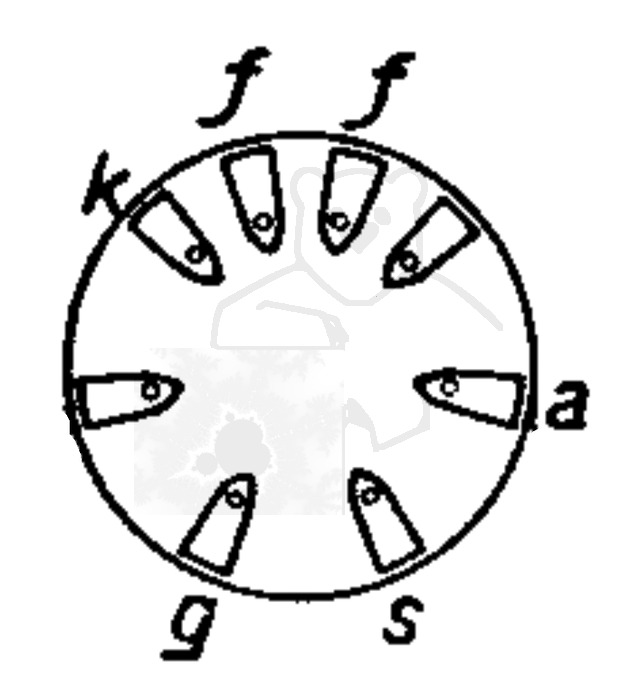

🔎 Sockelschaltung der AM1
