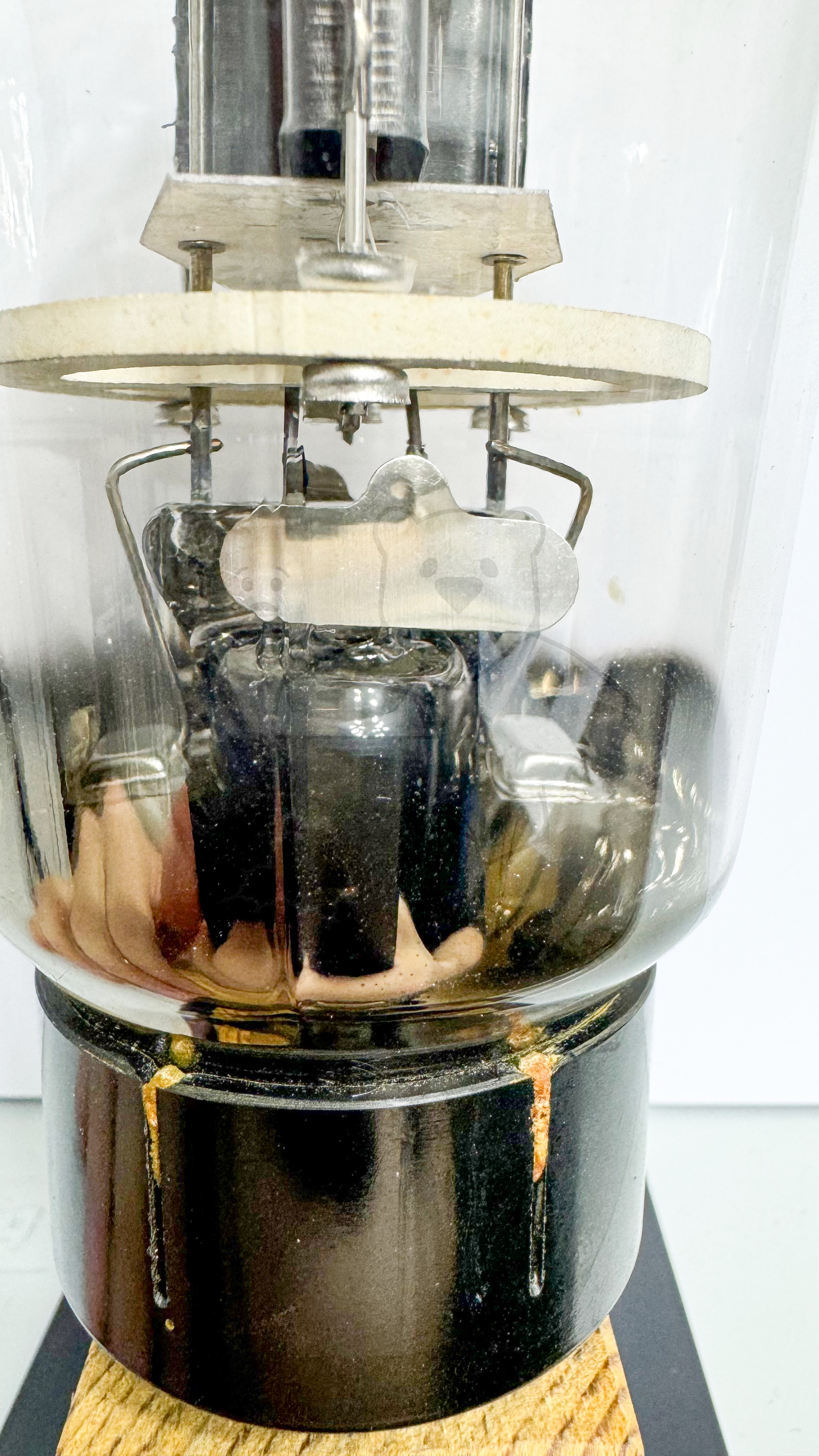

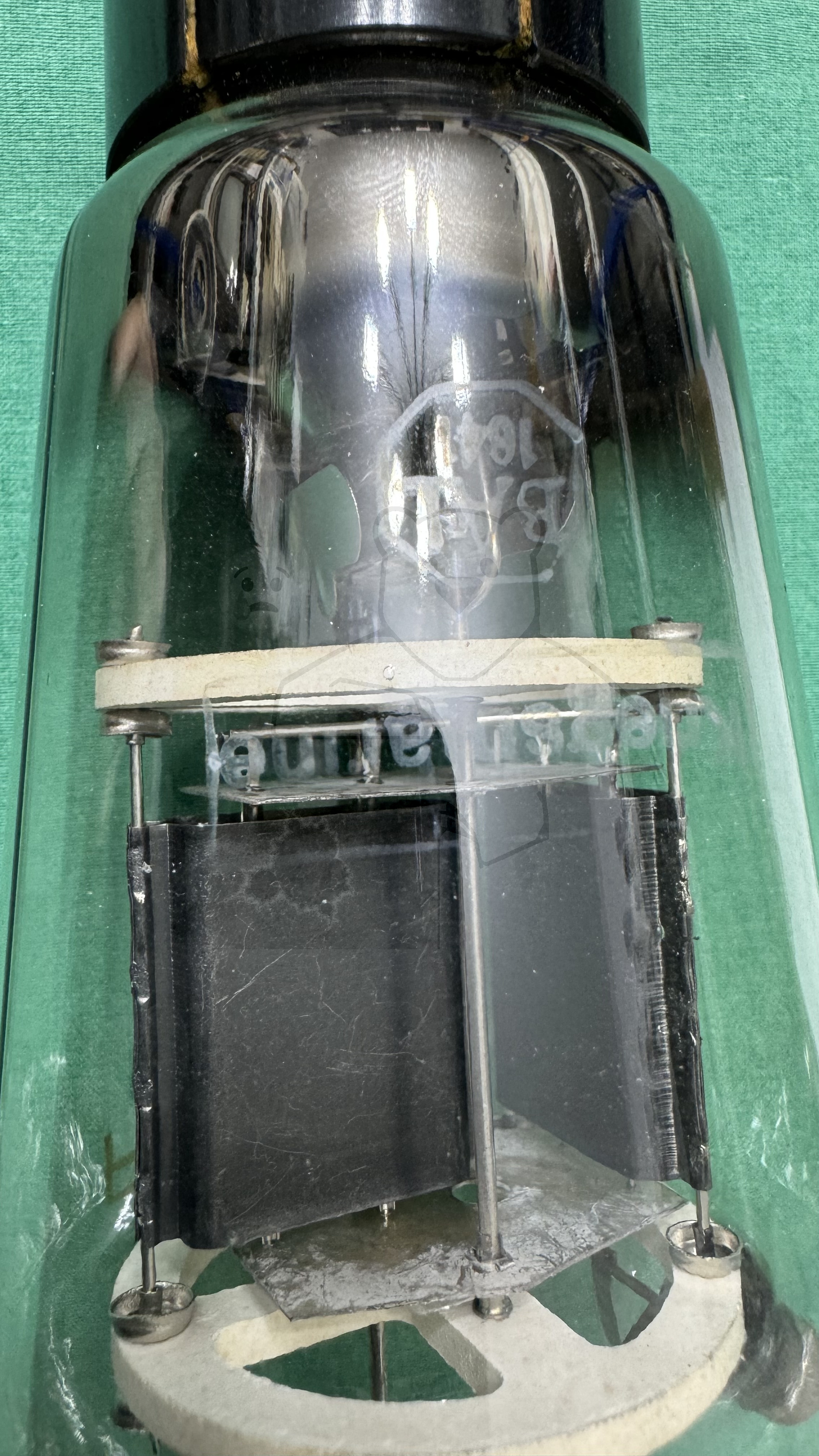

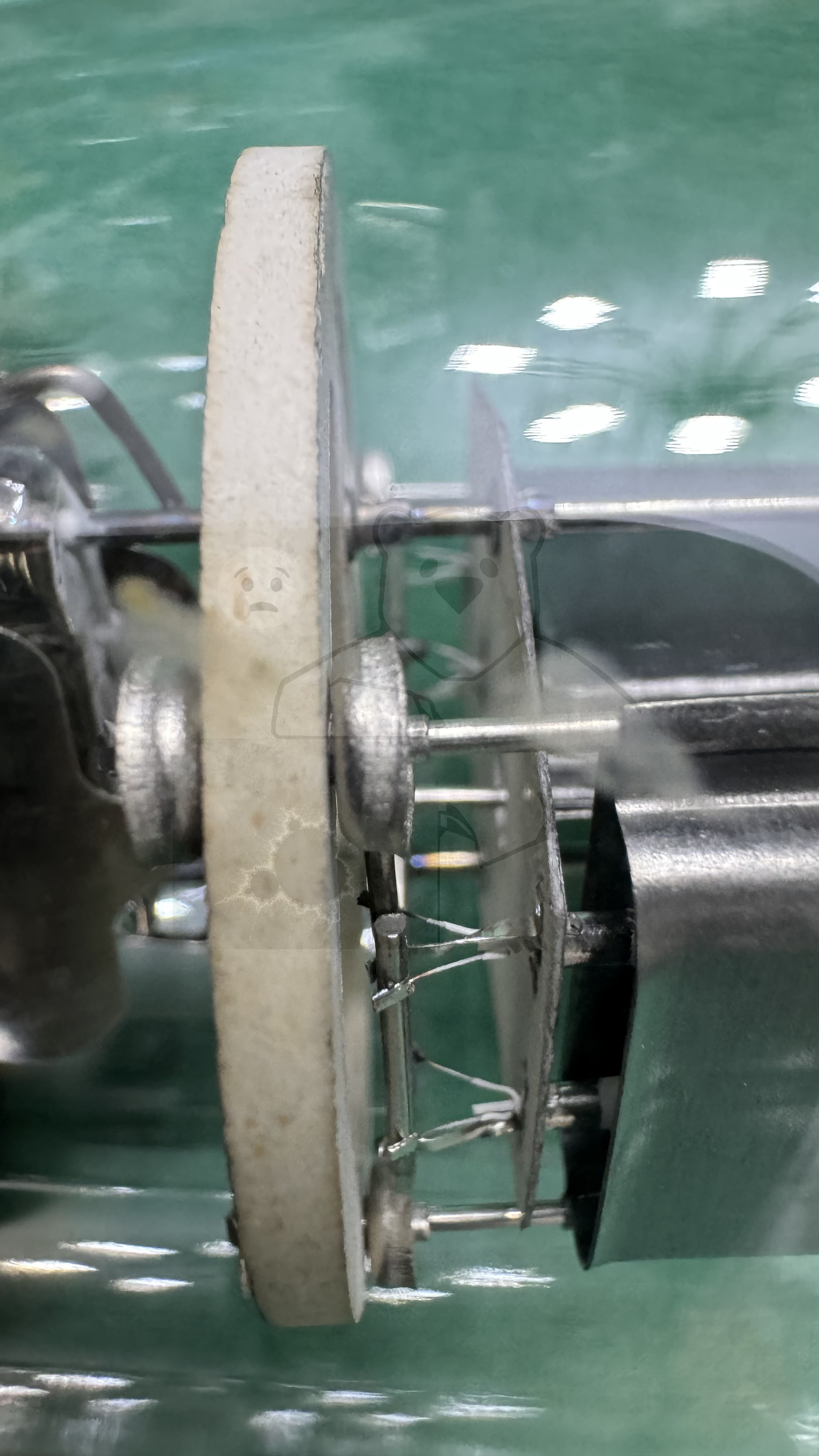

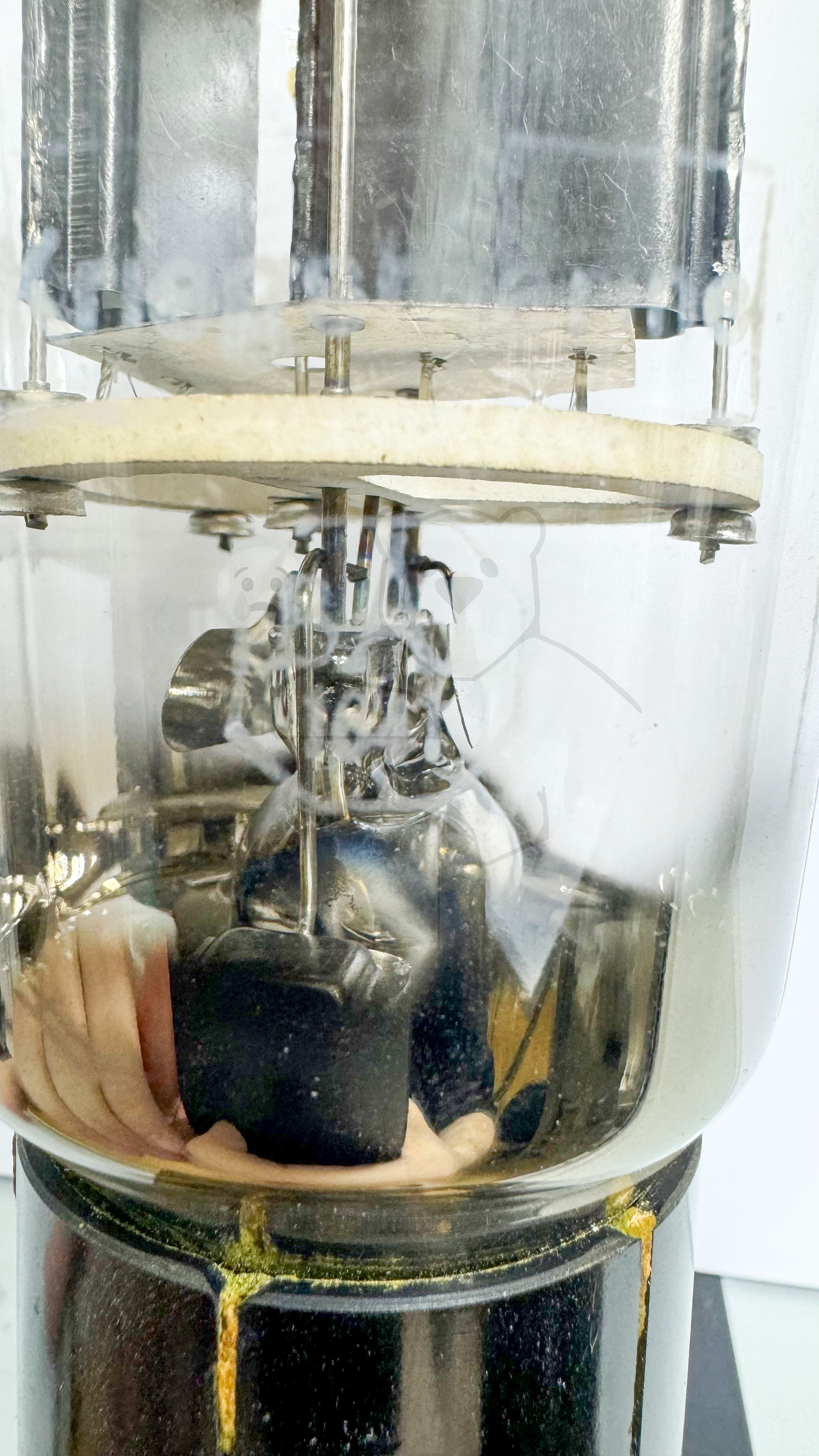

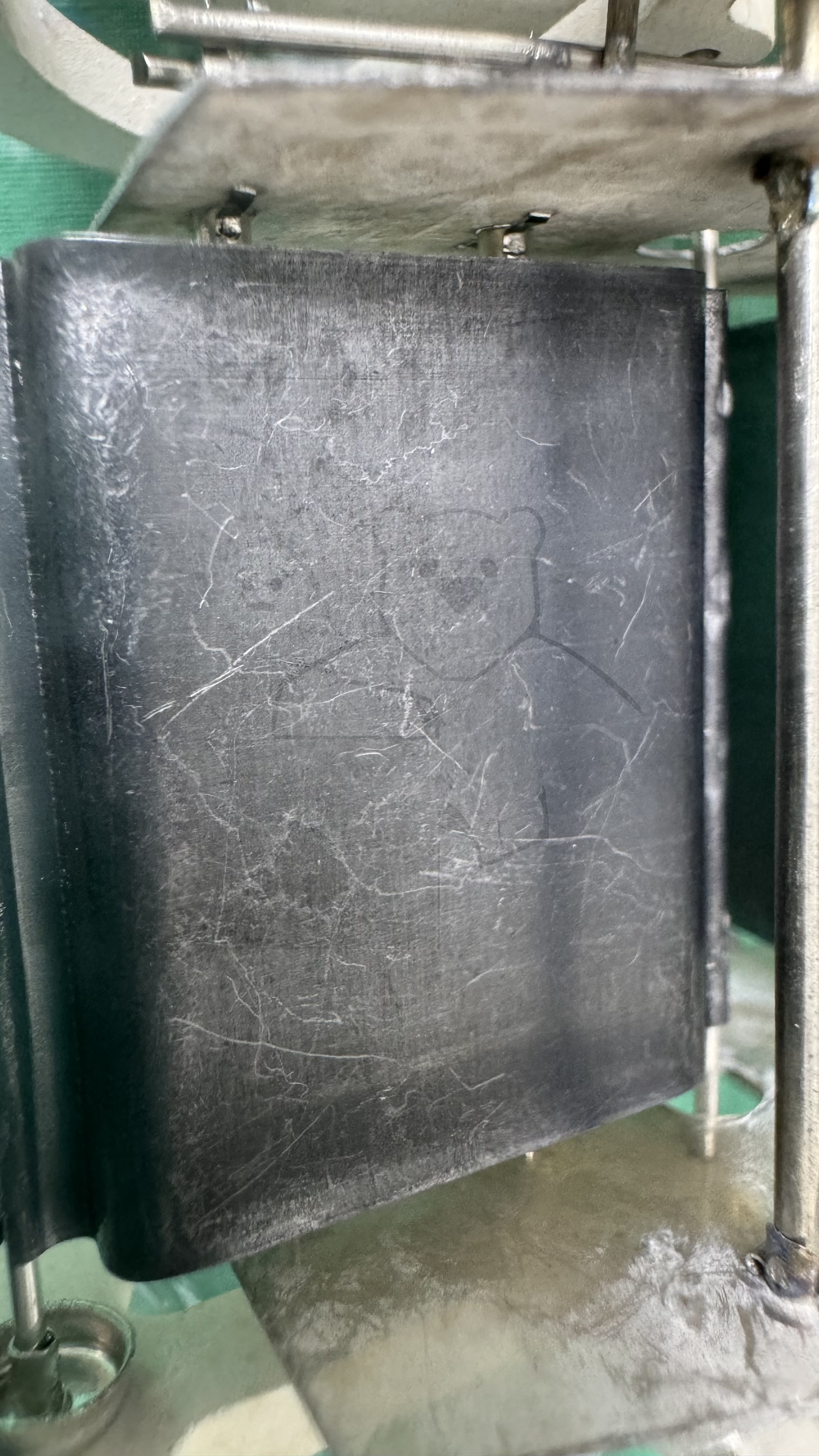

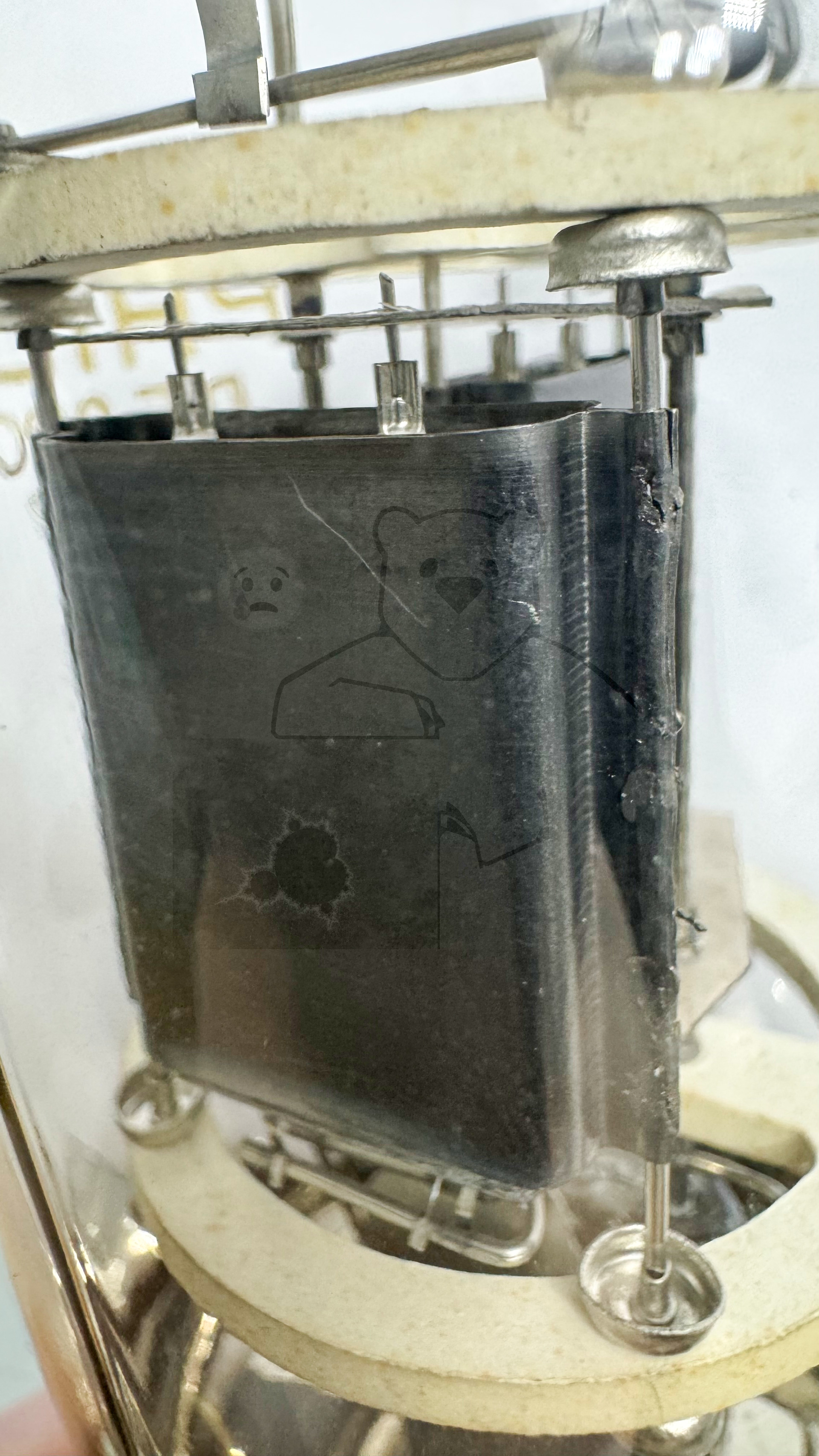

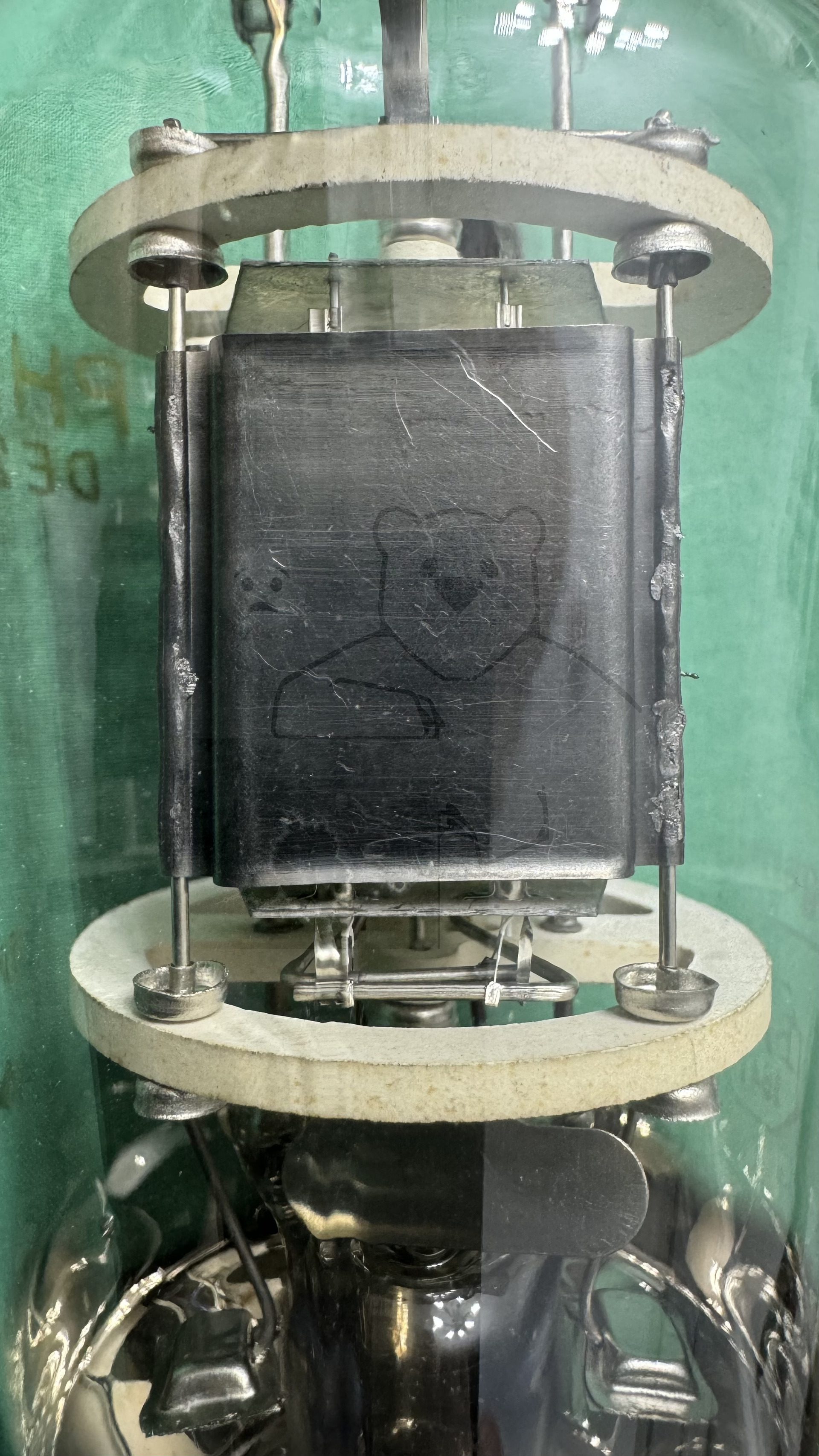

Daten und Bilder der Röhre: DE2/200-01

🔎 Beschreibung der Röhre: DE2/200-01 Inventarnummer: 06880

Name	→ DE2/200-01 📺 Mit Video
Vergleichsname	4648 4648-01 DE2/200 G4648
Hersteller	→ Philips
Heizspannung (Volt)	4
Heizstrom (Ampère)	4
Art der Heizung	Halb-Indirekt

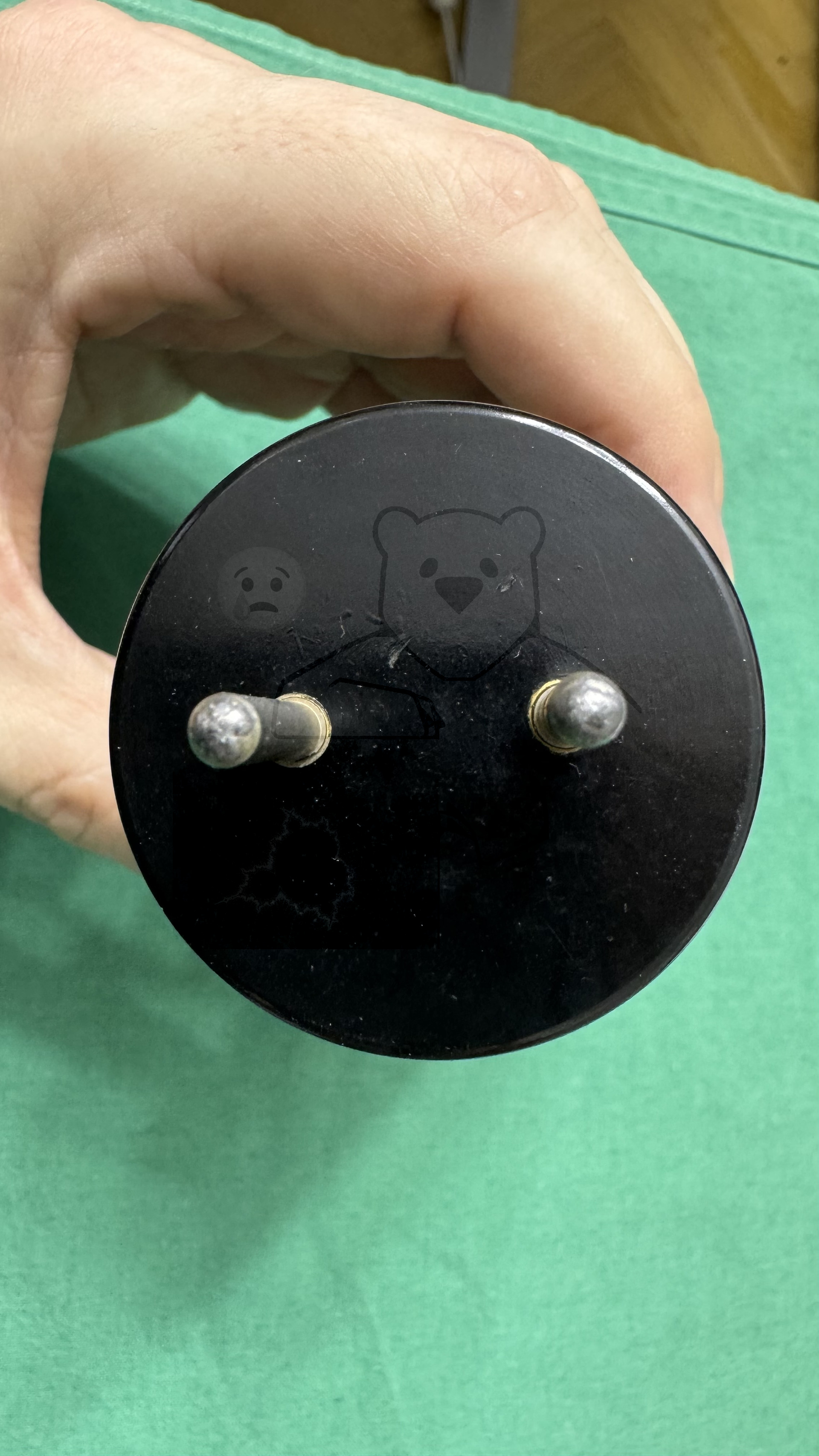

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Informationen Röhrentyp	Seltene Zweiweg Leistungsgleichrichterröhre der 1940'er Jahre. Wahrscheinlich primär für industrieelle und millitärische Anwendungen.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	E32
Verpackung
Getestet

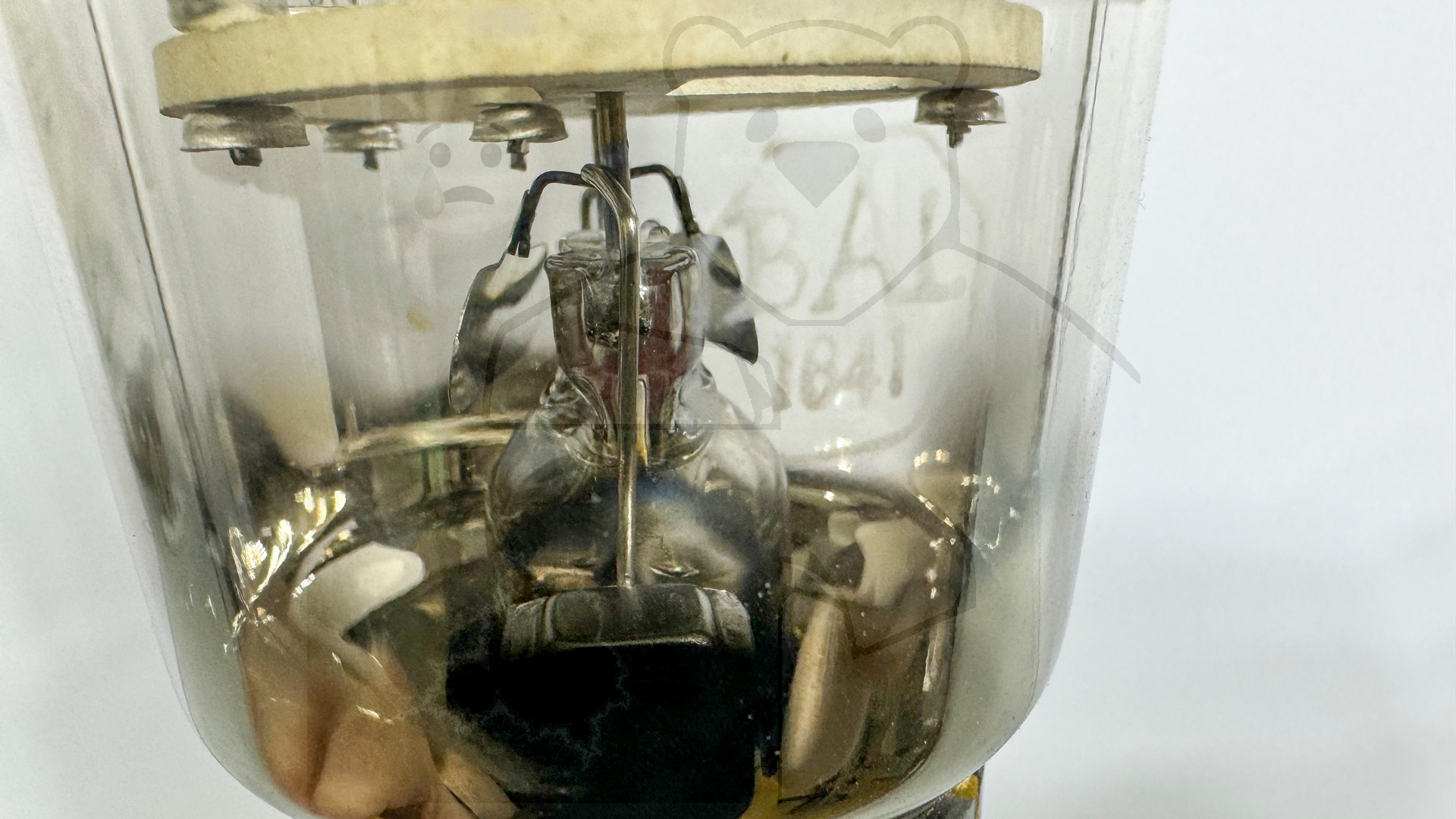

Hoheitszeichen	Kriegsmarine, BAL 1641 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L19

🔎 Beschreibung der Systeme für die Röhre: DE2/200-01

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

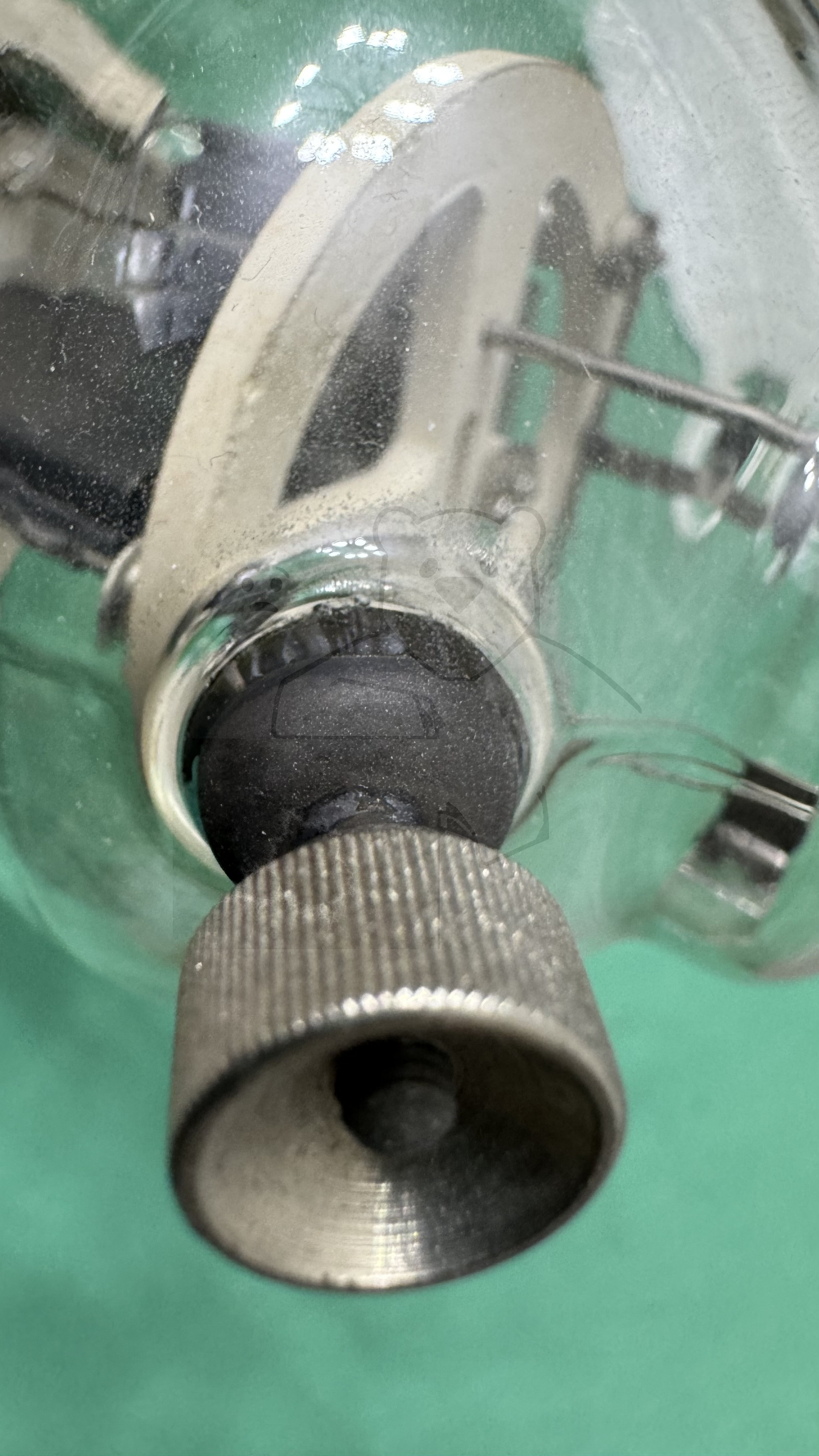

Anode 1	Schraubgewinde 1
Anode 2	Schraubgewinde 2
Leuchtschirm
Heizung	1, 2
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DE2/200-01

Bildquelle: Philips Datenblatt

🔎 YouTube Video zu DE2/200-01

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/I6YkZs_UGX4 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: DE2/200-01
Anwendung DE2-200 Philips [www.tubedata.info].pdf (1769 kB)
Datenblatt DE2-200-01 [www.tubedata.info].pdf (72 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
