đ Beschreibung der Röhre: UQ80 Inventarnummer: 06814
| Name | â UQ80 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | wh |
| Kenn Nummer | 582 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Versiegelte Originalverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S111b |
đ Beschreibung der Systeme fĂŒr die Röhre: UQ80
| System 1 | |
| Kathode | 3, 8 |
| Gitter 1 | 7 |
| Gitter 2 | 1 |
| Gitter 3 | 2 |
| Gitter 4 | 1 |
| Gitter 5 | 9 |
| Gitter 6 | 1 |
| Gitter 7 | 3 |
| Anode 1 | 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Enneode (Nonode), Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der UQ80
Bildquelle: Neuberger RPM 370-1 Messkarte
đ DatenblĂ€tter zur Röhre: UQ80
Pruefkarte UQ80 - Funke W19 Roehrenpruefer.pdf (160 kB)
Pruefkarte UQ80 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UQ80
Röhre UQ80 #6814 Verpackung Bild 1
Röhre UQ80 #6814 Verpackung Bild 2

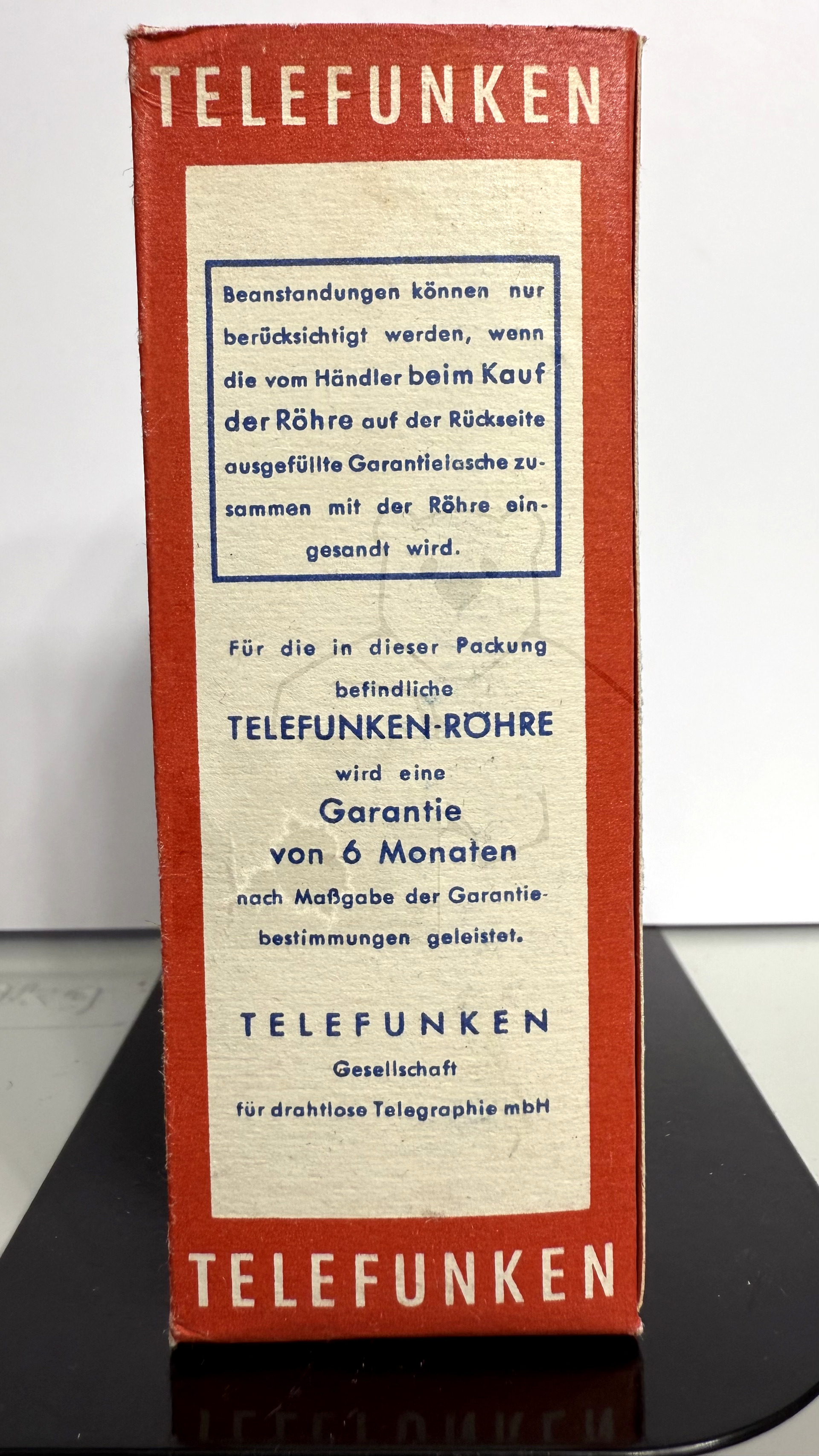

Röhre UQ80 #6814 Verpackung Bild 3

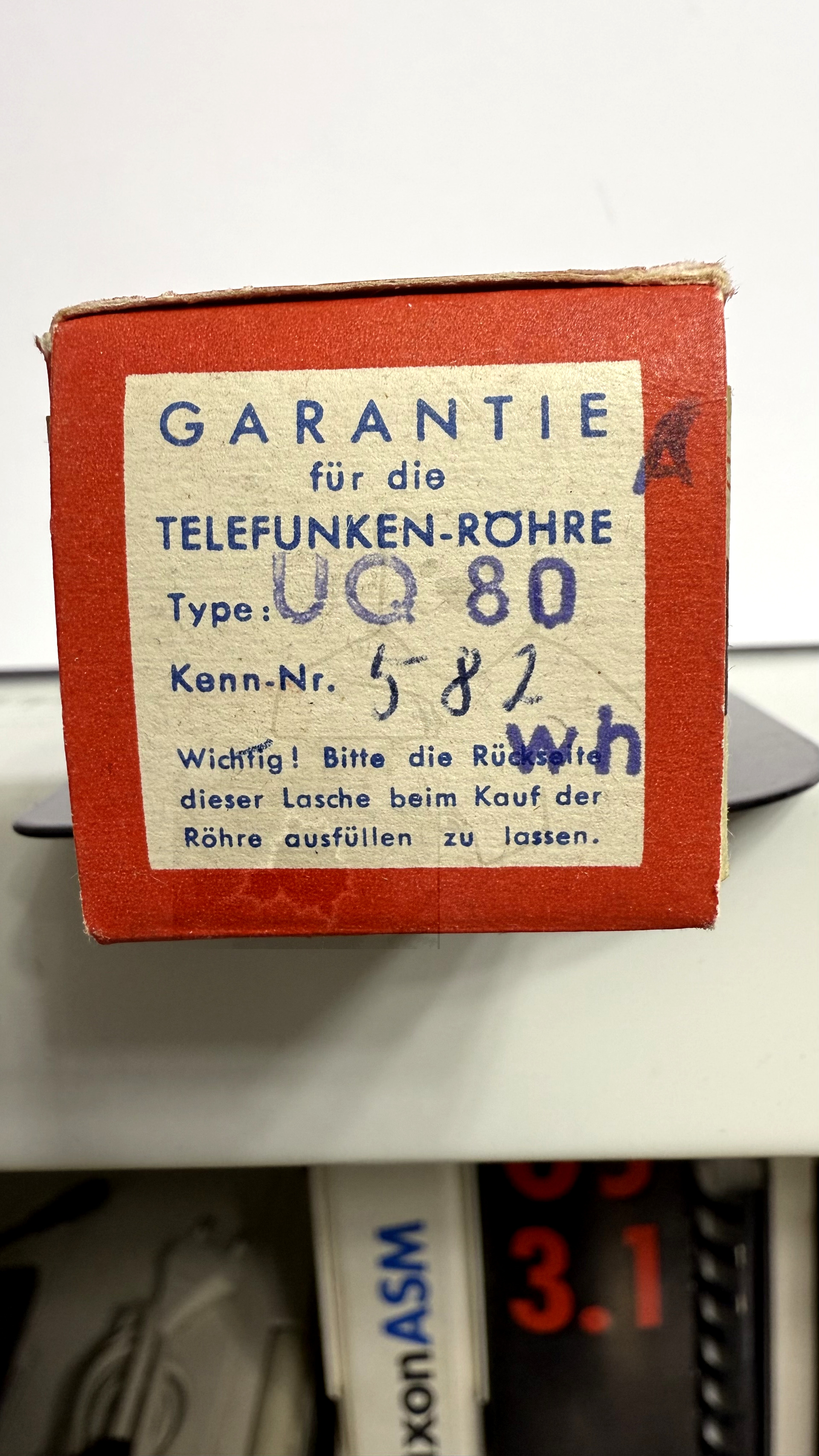

Röhre UQ80 #6814 Verpackung Bild 4

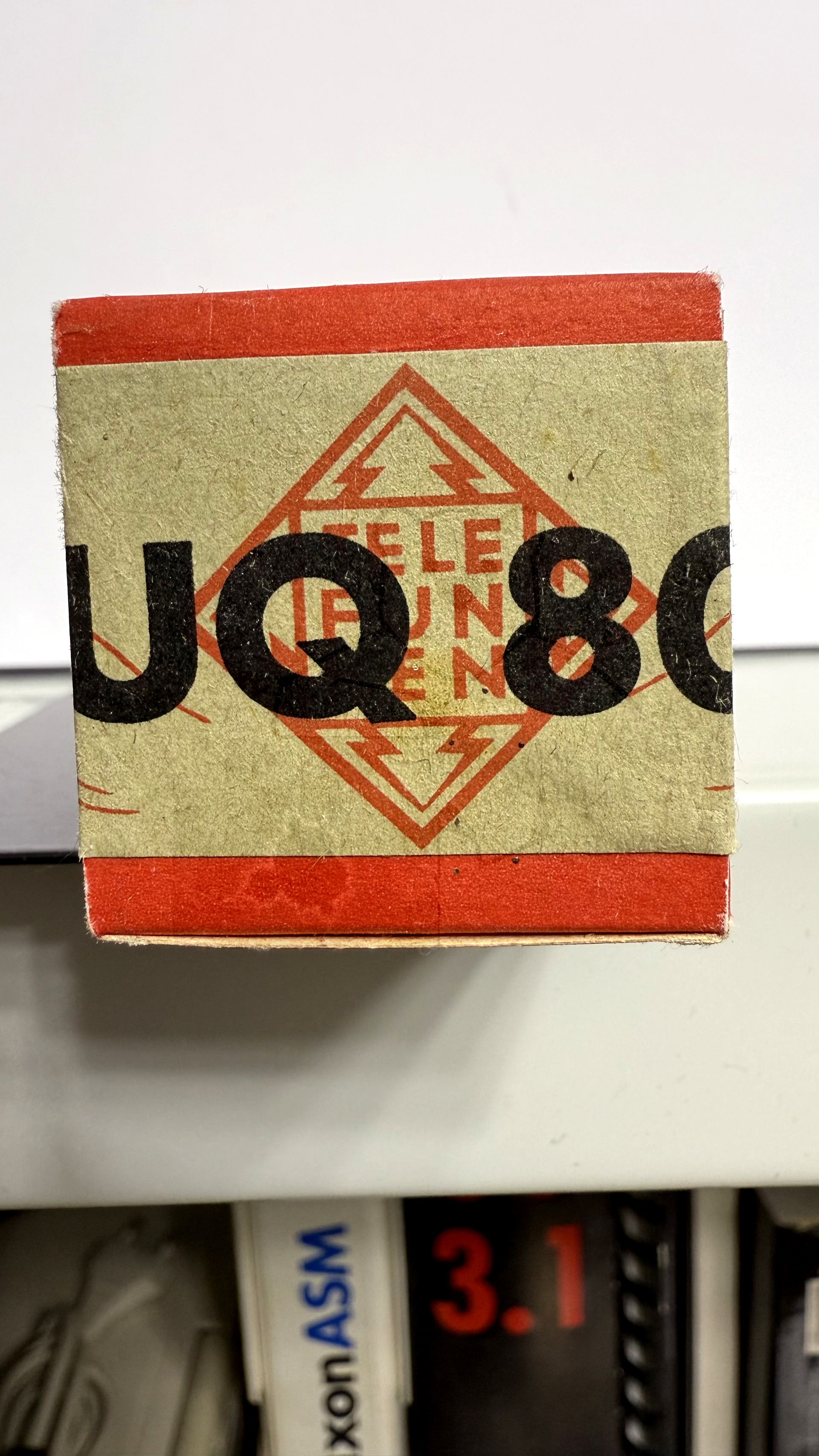

Röhre UQ80 #6814 Verpackung Bild 5
