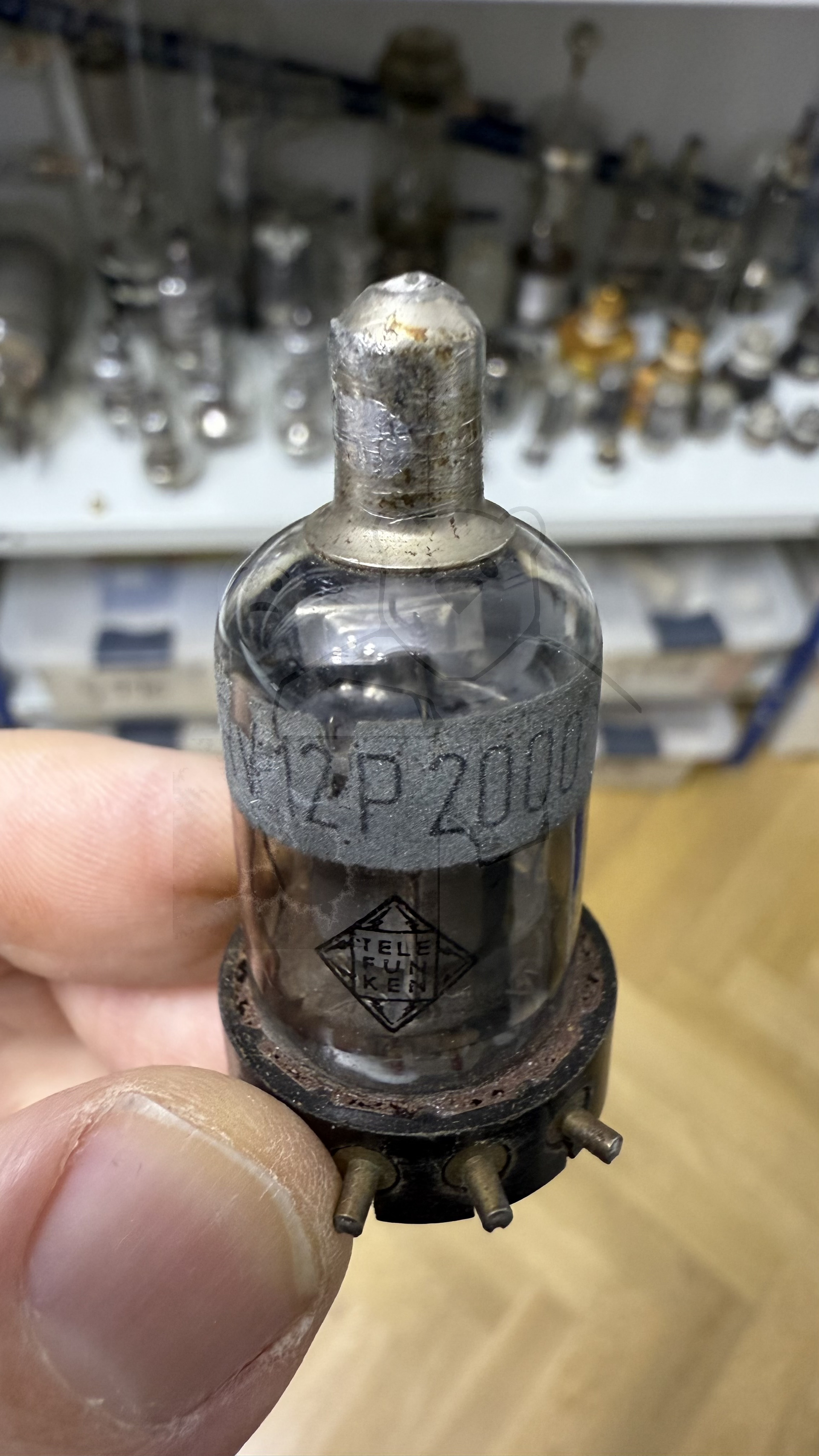

Daten und Bilder der Röhre: RV12P2000

🔎 Beschreibung der Röhre: RV12P2000 Inventarnummer: 06781

Name	→ RV12P2000
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,075
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp	Was zum Lachen: → Die Röhrenexperten auf eBay
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S121c

🔎 Beschreibung der Systeme für die Röhre: RV12P2000

	System 1
Kathode	k
Gitter 1	Spitze
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Pentode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RV12P2000

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RV12P2000
Datenblatt RV12P2000 RFT [www.tubedata.info].pdf (78 kB)
Datenblatt RV12P2000 Telefunken [www.tubedata.info].pdf (366 kB)
Pruefkarte RV12P2000 - Neuberger RPM370 Roehrenmessgeraet.pdf (239 kB)
Pruefkarte RV12P2000 NF6 - Funke W19 Roehrenpruefer.pdf (176 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
