Daten und Bilder der Röhre: 5973

🔎 Beschreibung der Röhre: 5973 Inventarnummer: 06758

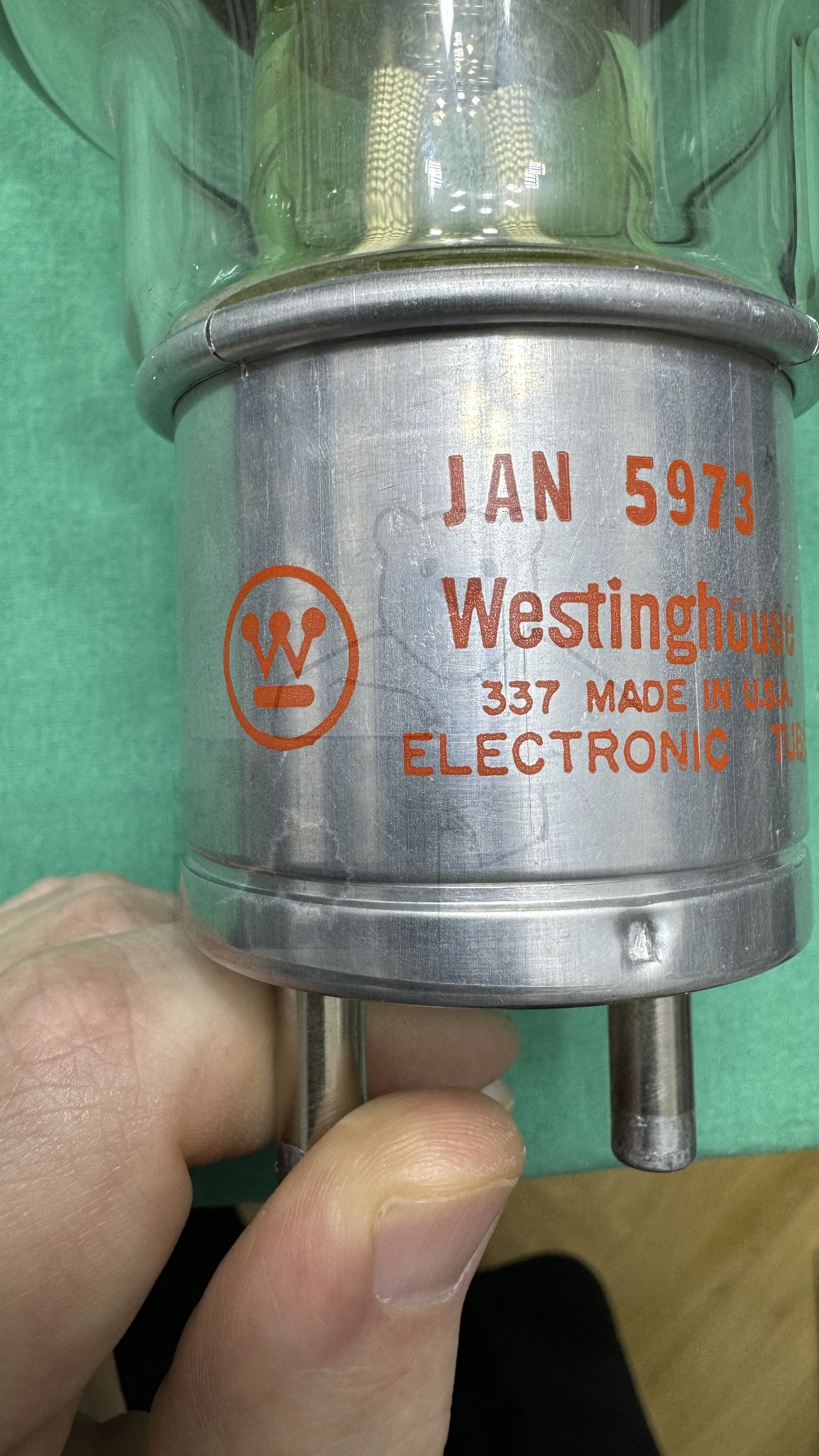

Name	→ 5973
Vergleichsname	5973A
Hersteller	→ Westinghouse
Heizspannung (Volt)	16
Heizstrom (Ampère)	19,1
Art der Heizung	Direkt

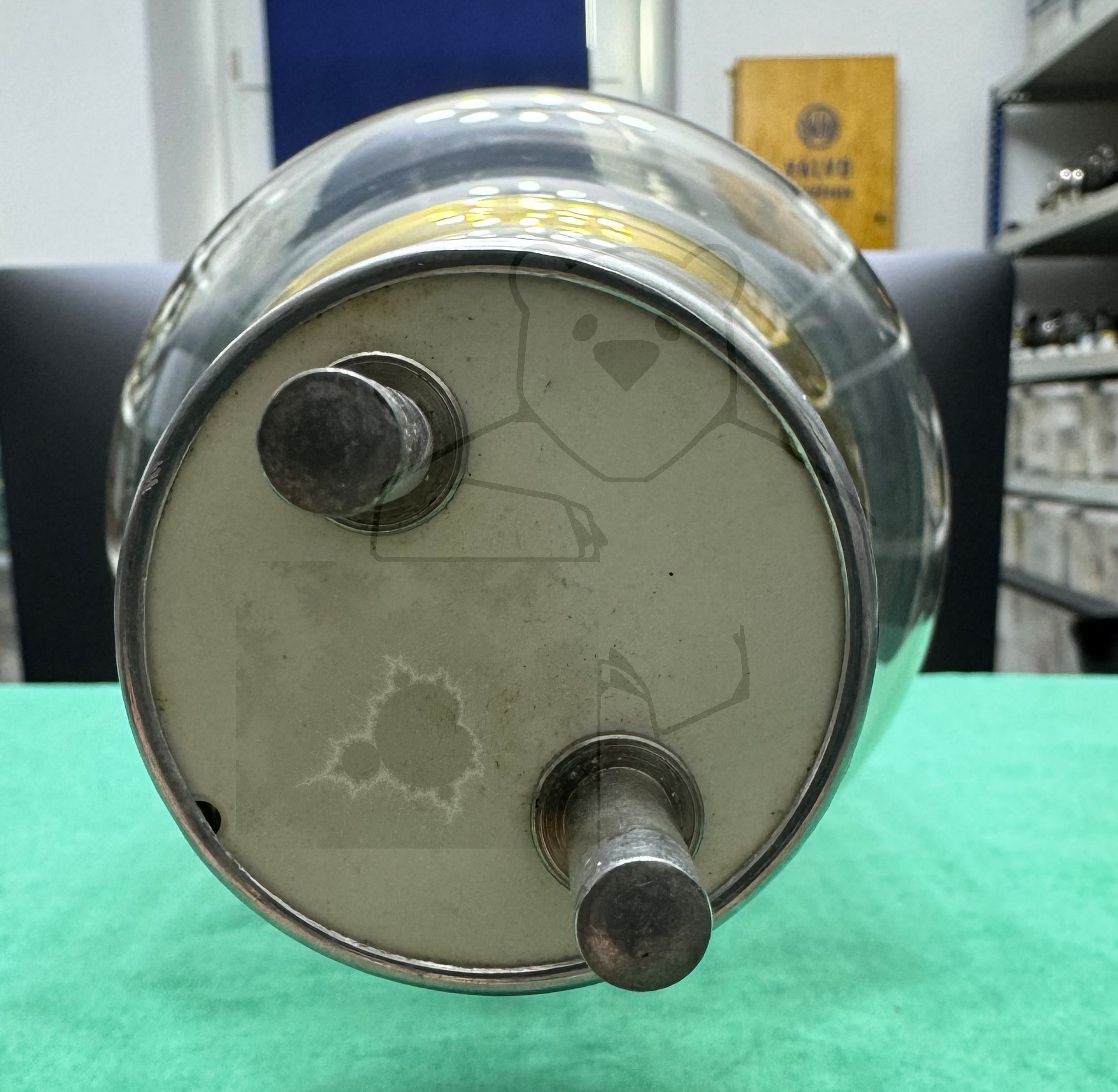

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel

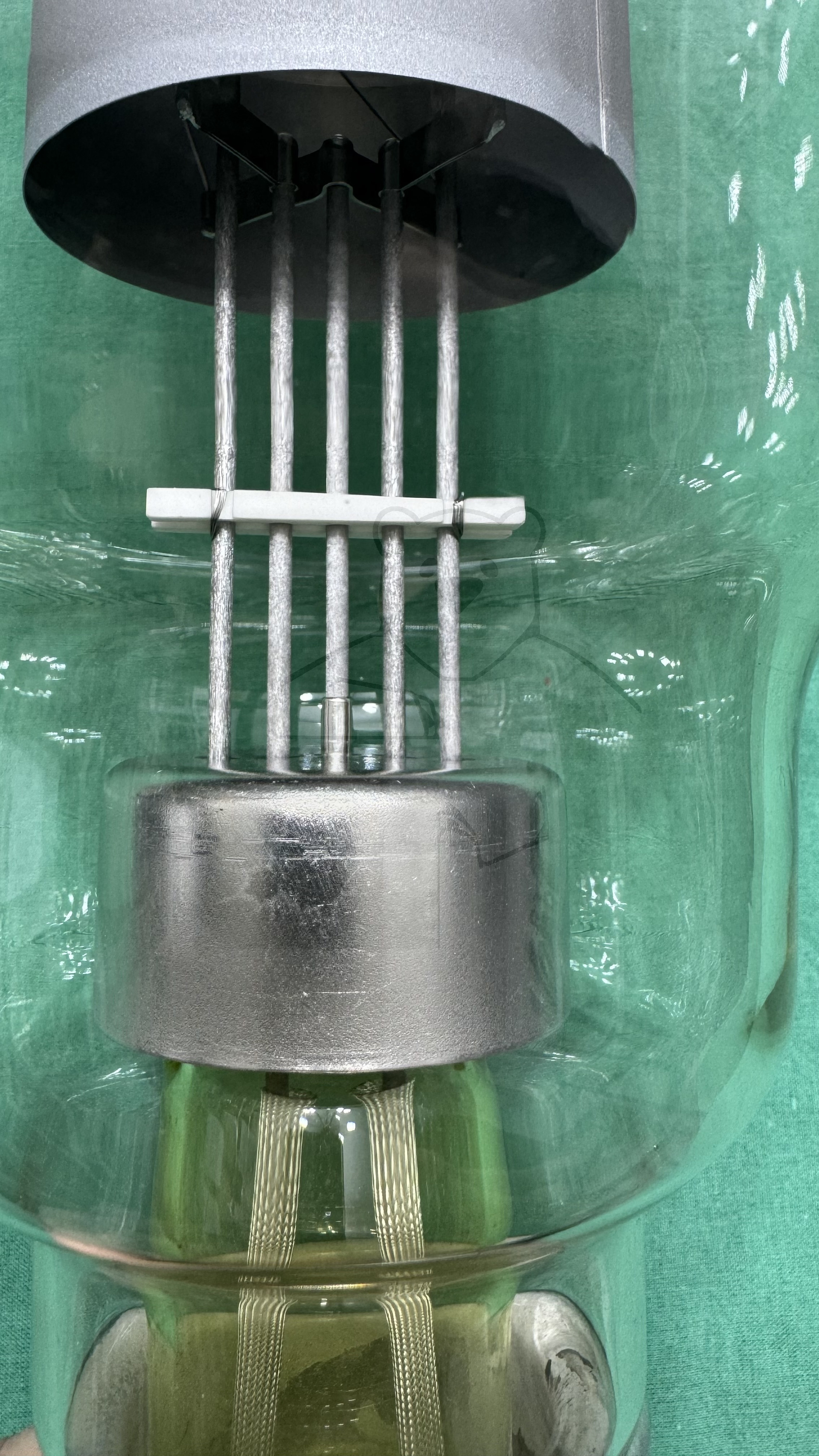

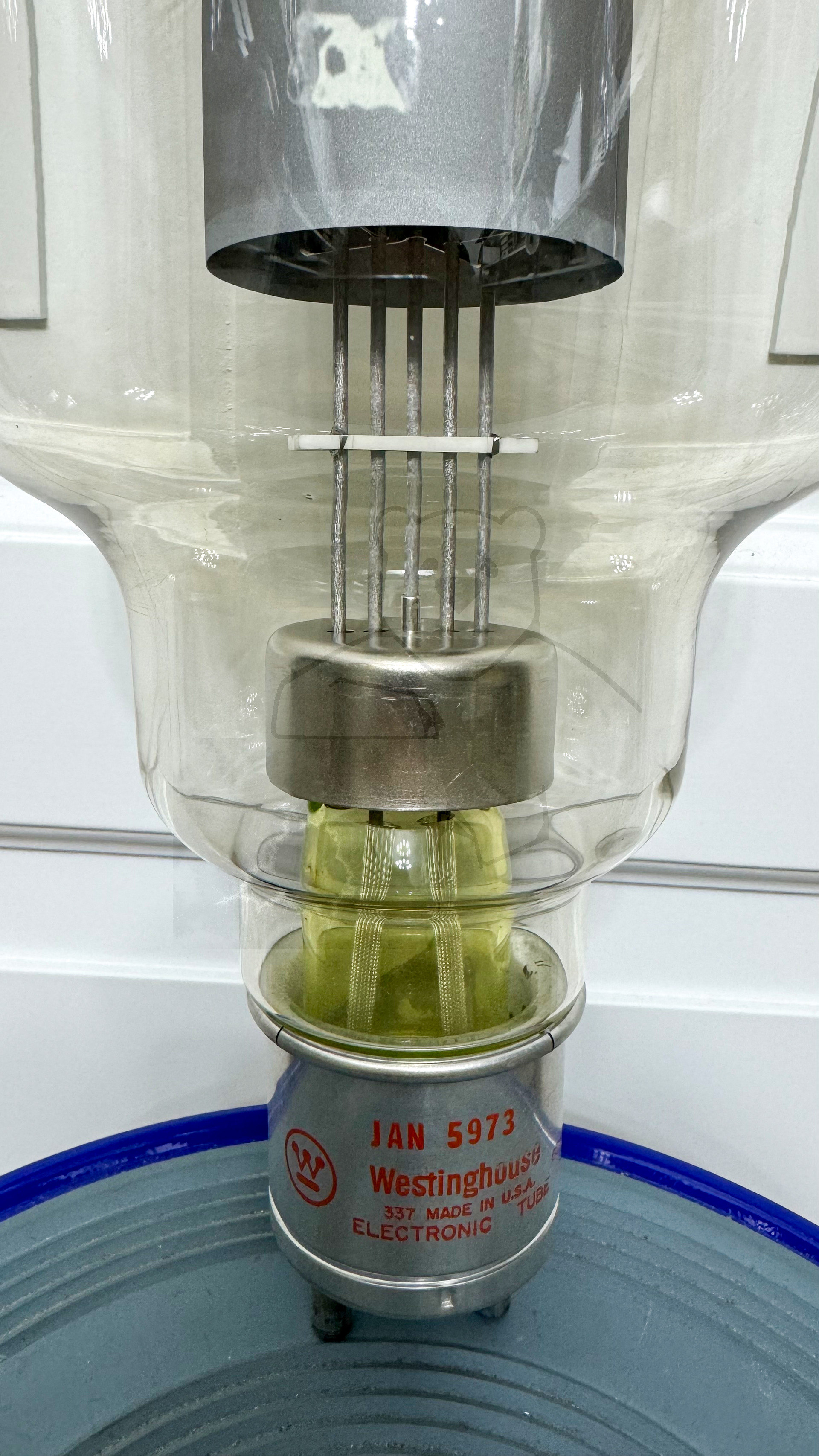

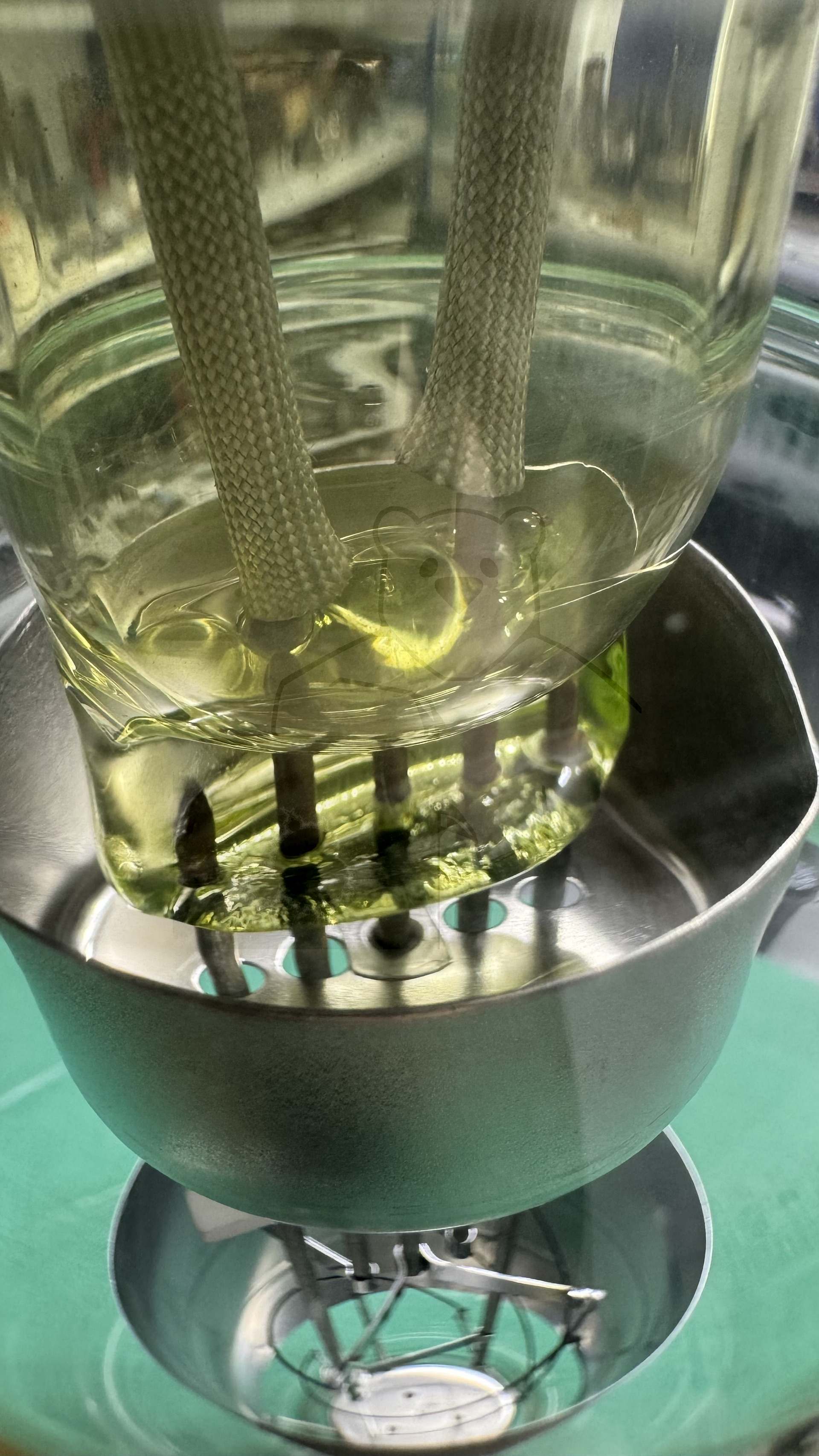

Informationen Röhrentyp	Der Quetschfuss ist aus Uranglas gefertigt zur besseren thermischen Stabilität.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	Mediathek

🔎 Beschreibung der Systeme für die Röhre: 5973

	System 1
Kathode	f1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

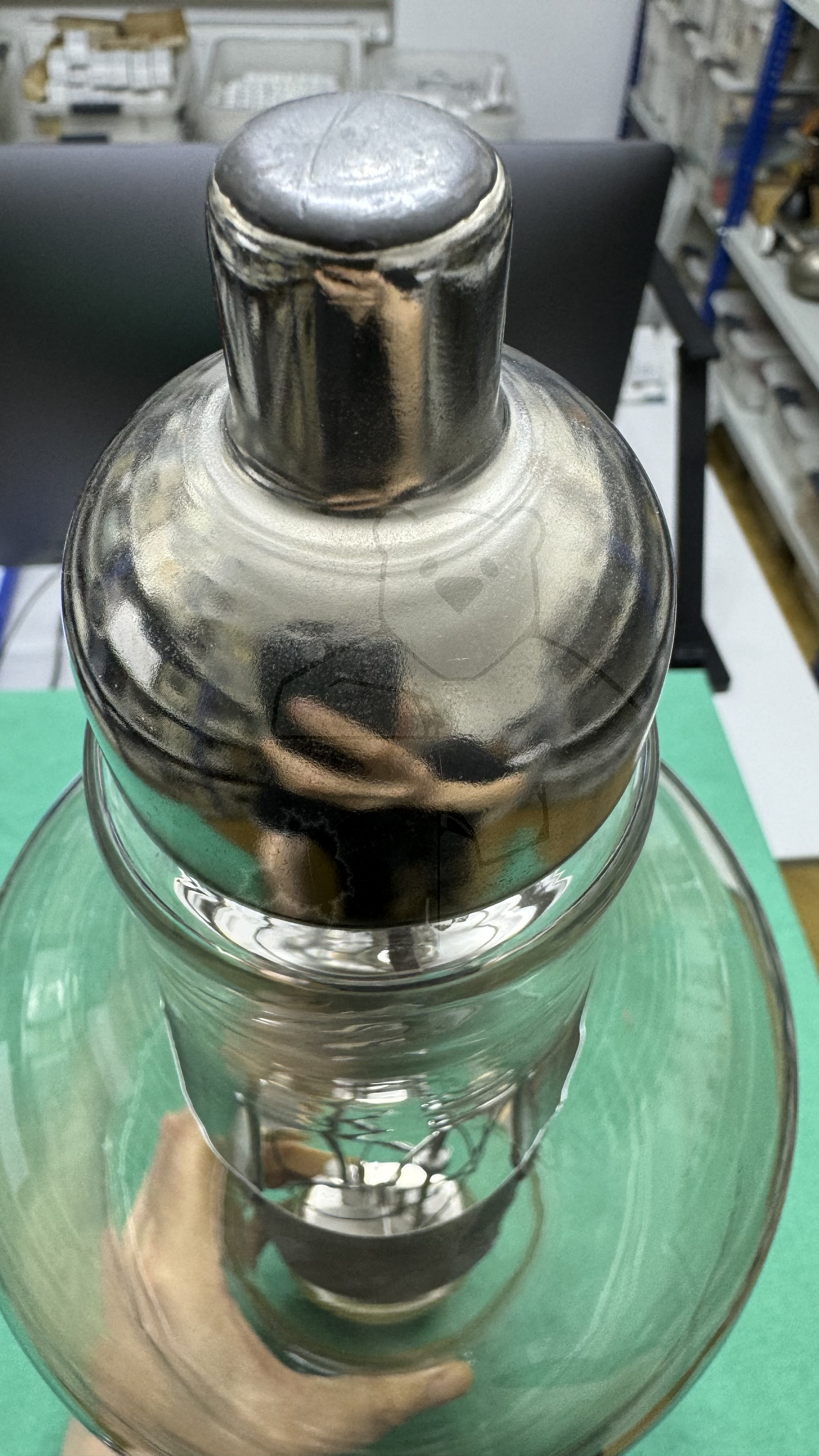

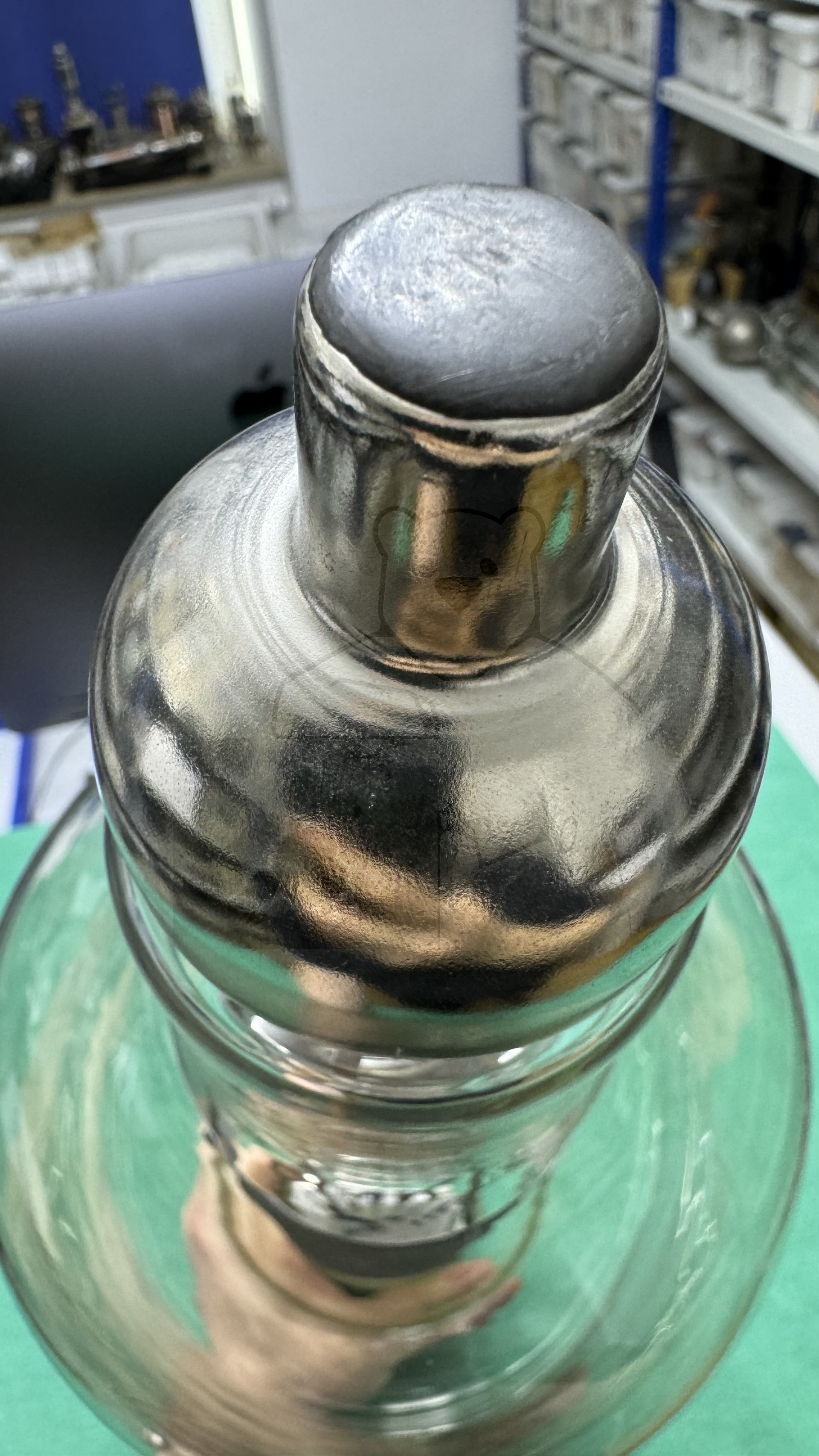

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f1, f2
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

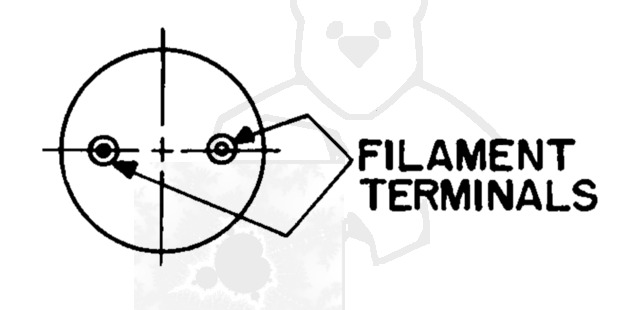

🔎 Sockelschaltung der 5973

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 5973
Datenblatt 5973 General Electric Version 1 [www.tubedata.info].pdf (543 kB)
Datenblatt 5973 General Electric Version 2 [www.tubedata.info].pdf (149 kB)
Datenblatt 5973A Westinghouse [www.tubedata.info].pdf (86 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
