đ Beschreibung der Röhre: ED111 Inventarnummer: 06721
| Name | â ED111 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Rimlock, 8pol. â Liste aller Röhren mit: Rimlock, 8pol. |
| Informationen Röhrentyp | Die Röhre hat keine FĂŒhrungsnase, sondern nur einen 'Roten Punkt' der die Ausrichtung anzeigt |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | U.fe.00 |
| Verpackung | Umverpackung HĂ€ndler |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S107a |
đ Beschreibung der Systeme fĂŒr die Röhre: ED111
| System 1 | |
| Kathode | 4 |
| Gitter 1 | 6, 7 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2, 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | |
| Funktion | â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ED111
Bildquelle: Neuberger RPM 370-1 Messkarte
đ DatenblĂ€tter zur Röhre: ED111
Pruefkarte ED111 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ED111

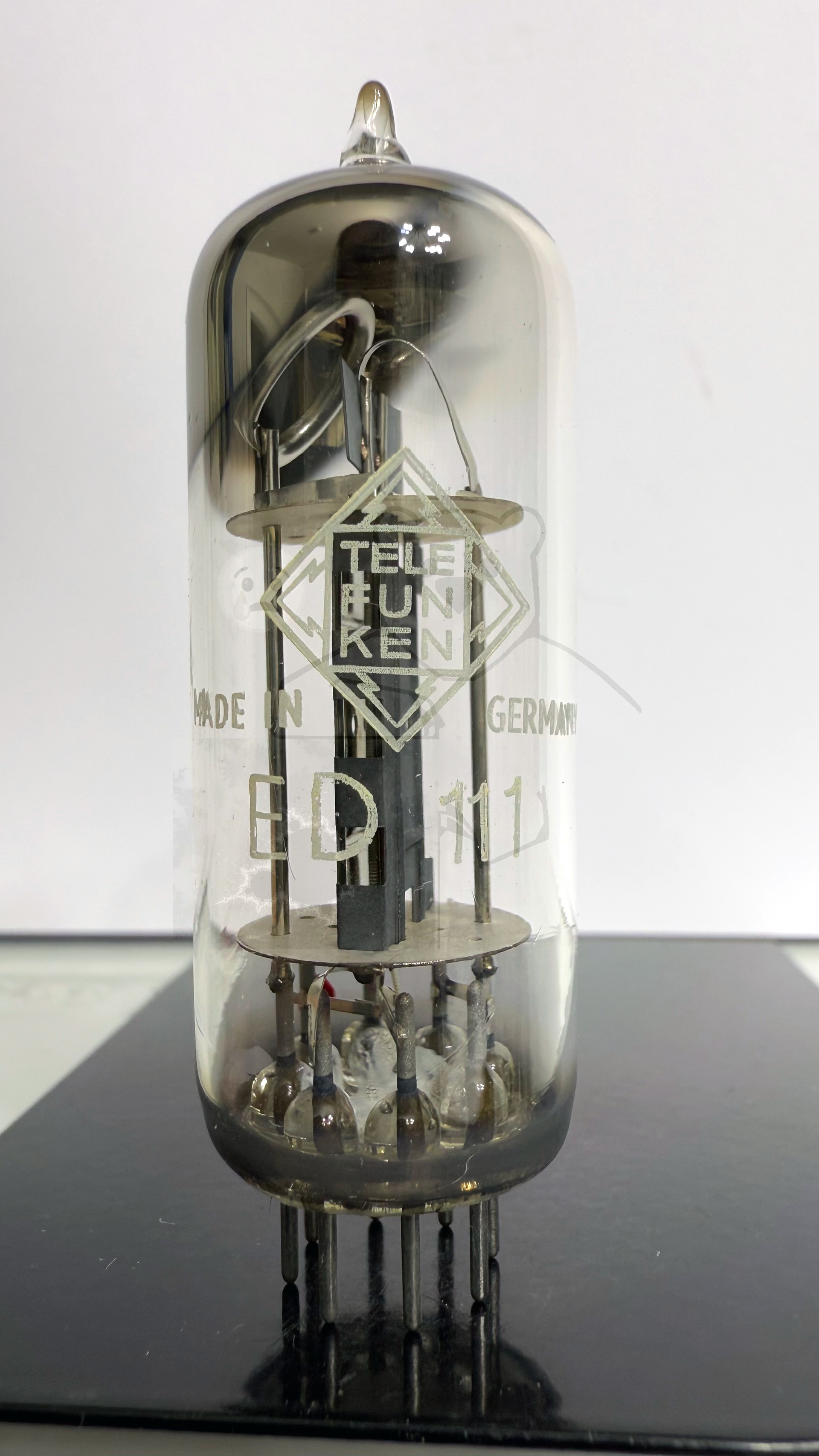

Röhre ED111 #6721 Bild 1

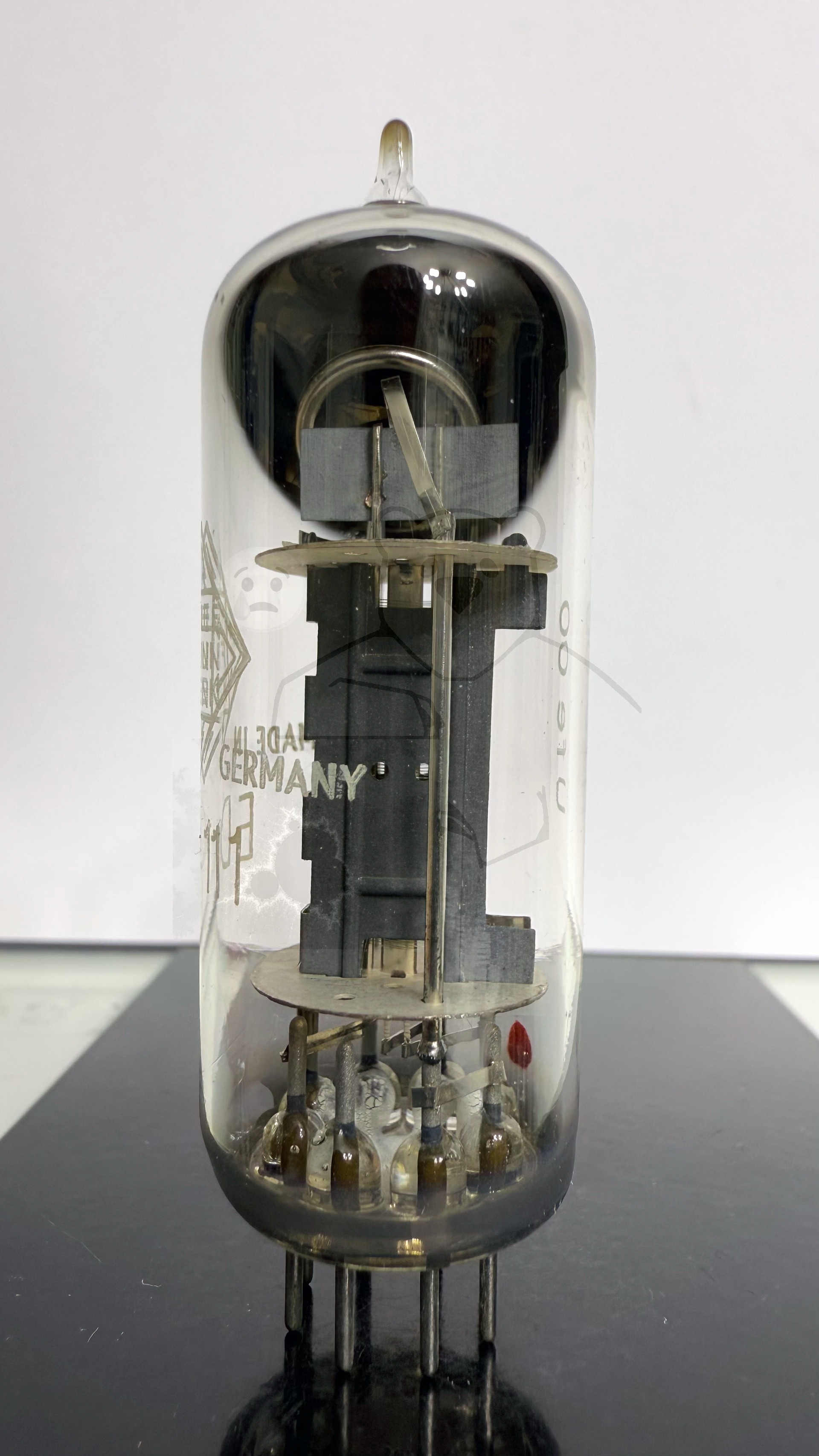

Röhre ED111 #6721 Bild 2

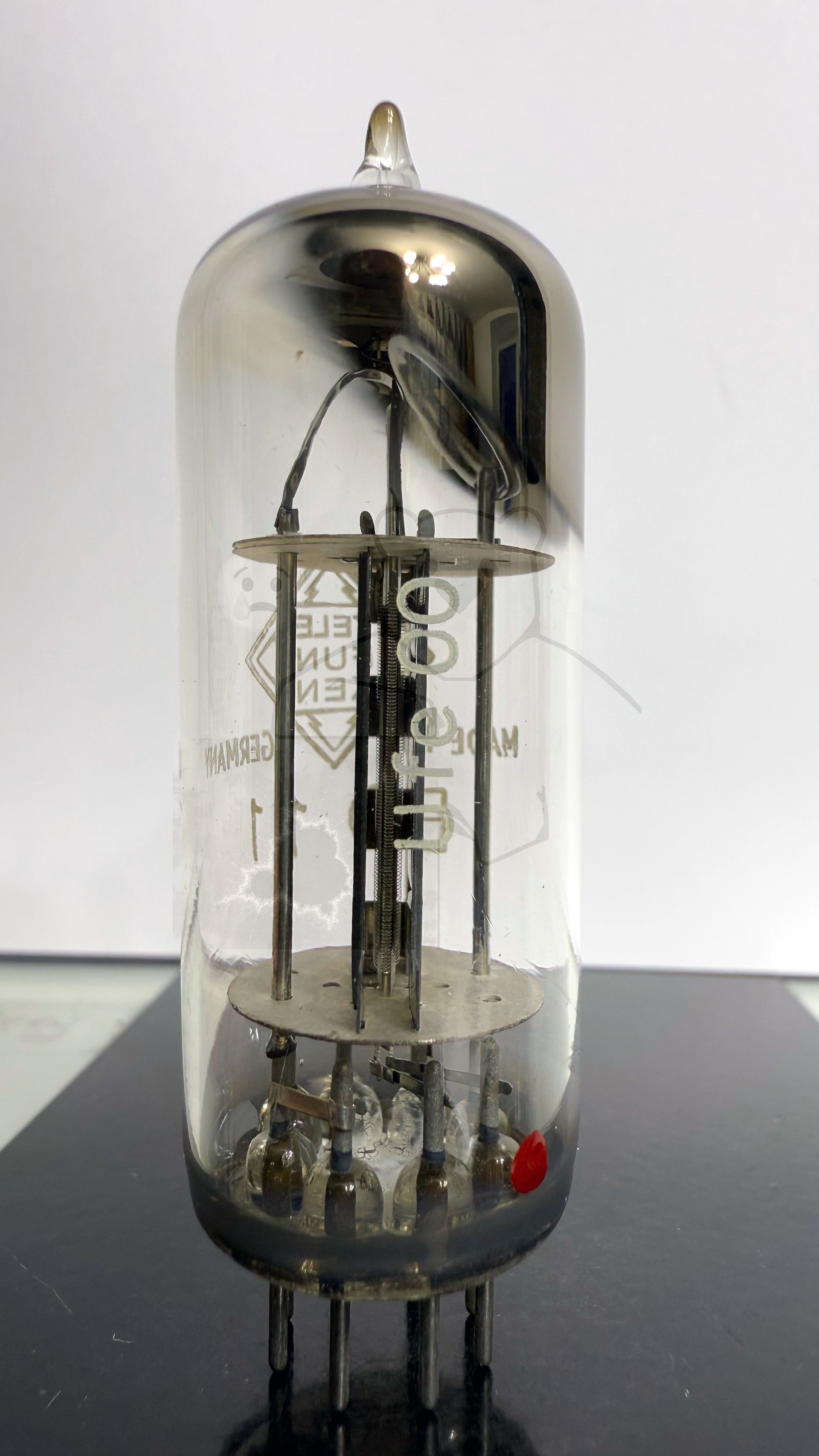

Röhre ED111 #6721 Bild 3

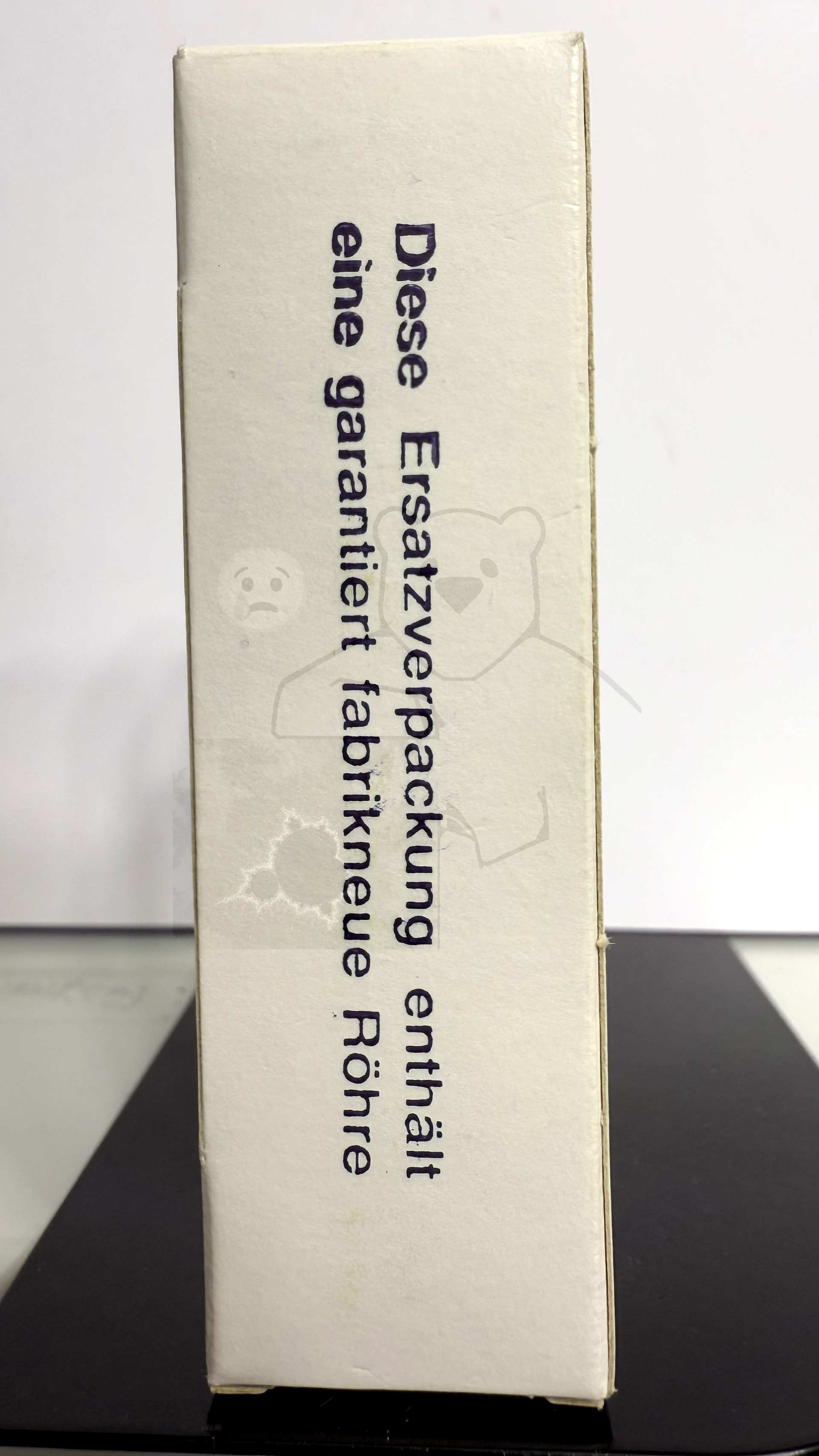

Röhre ED111 #6721 Verpackung Bild 1

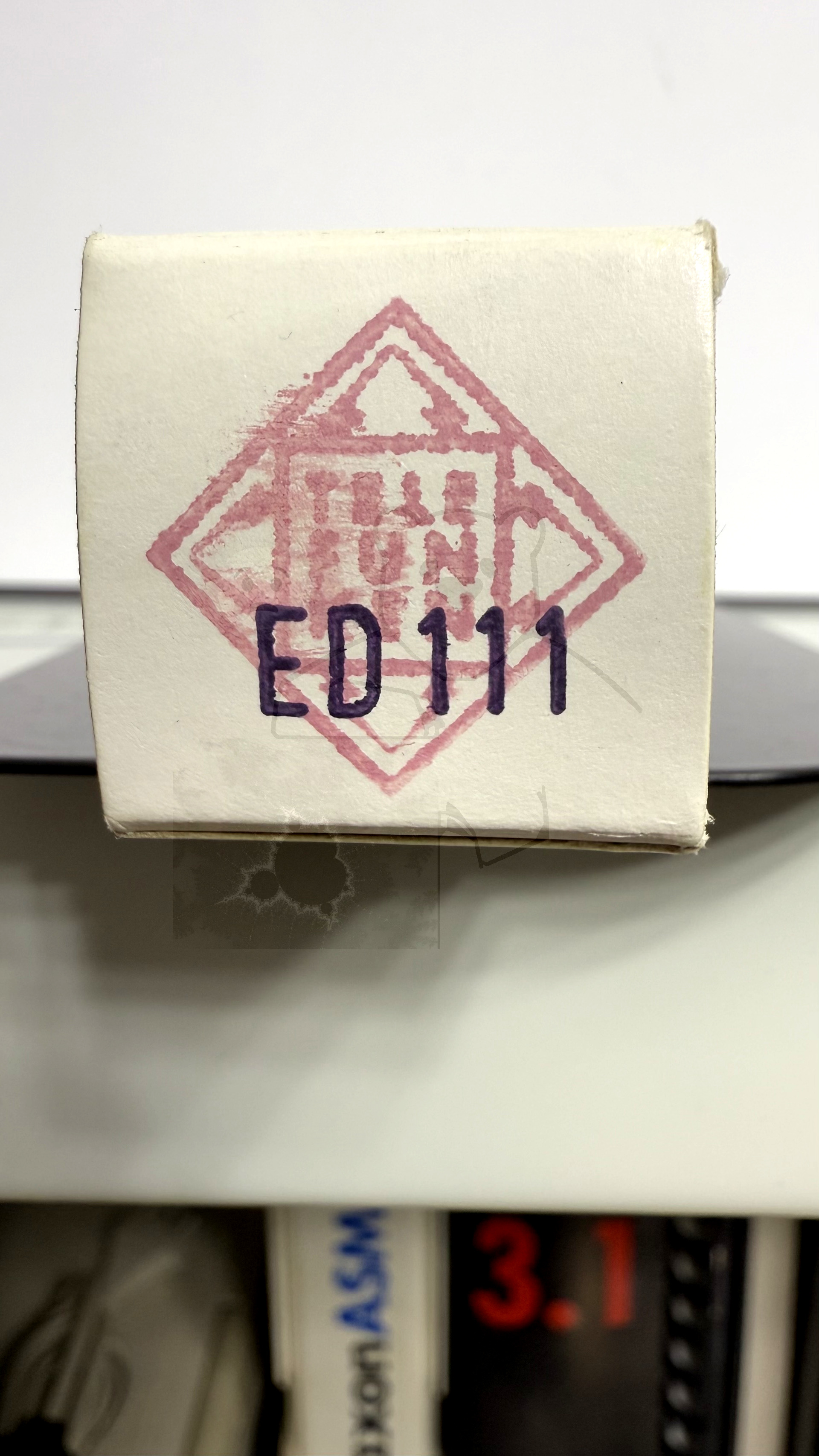

Röhre ED111 #6721 Verpackung Bild 2
