Daten und Bilder der Röhre: RE134

🔎 Beschreibung der Röhre: RE134 Inventarnummer: 06706

Name	→ RE134 📺 Mit Video
Vergleichsname	B409 → D10/4 → DT6 E422 KL71401 L413 → L414 LL413 P414 → RE114 RE124
Hersteller	→ Telefunken
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	0,15
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp

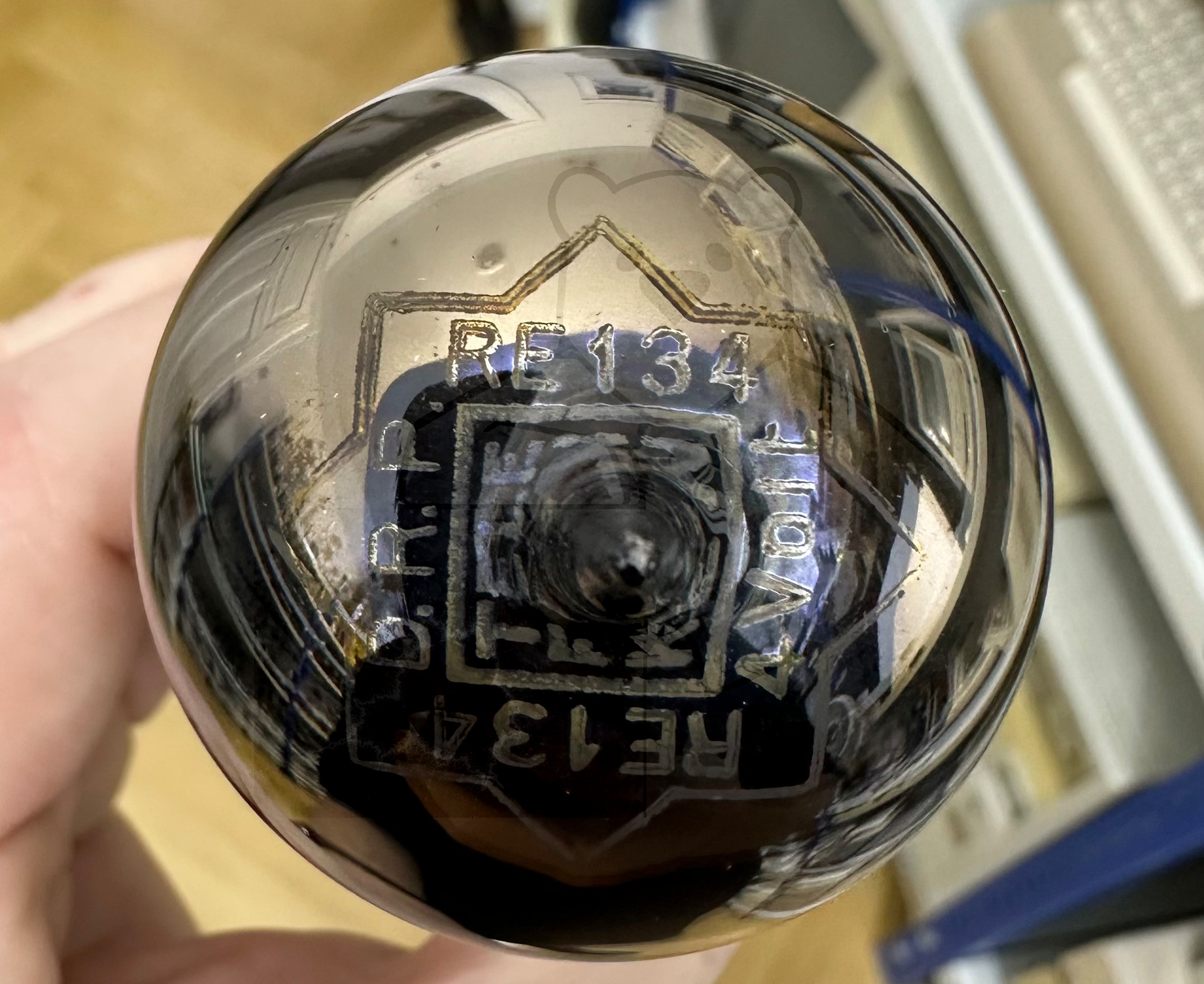

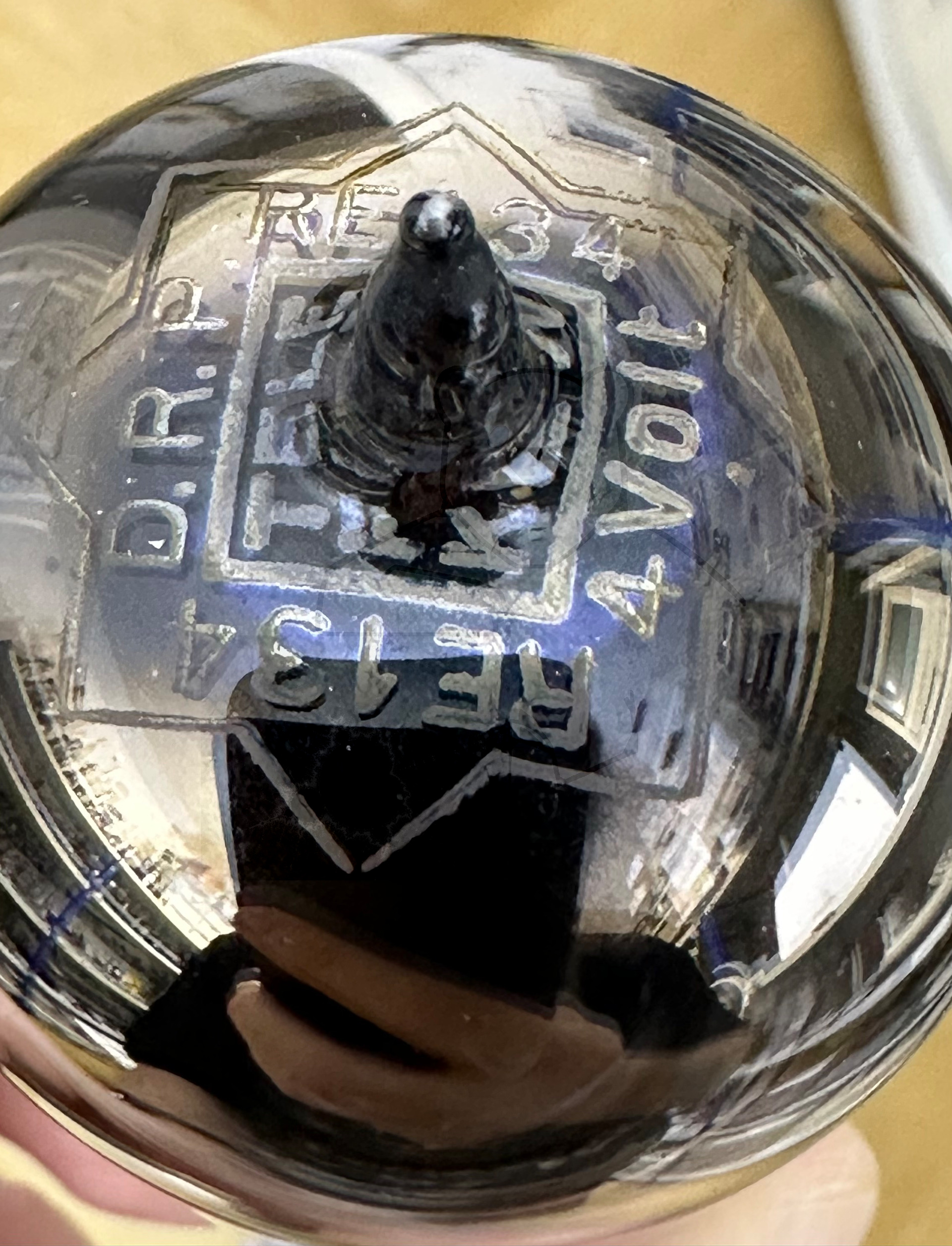

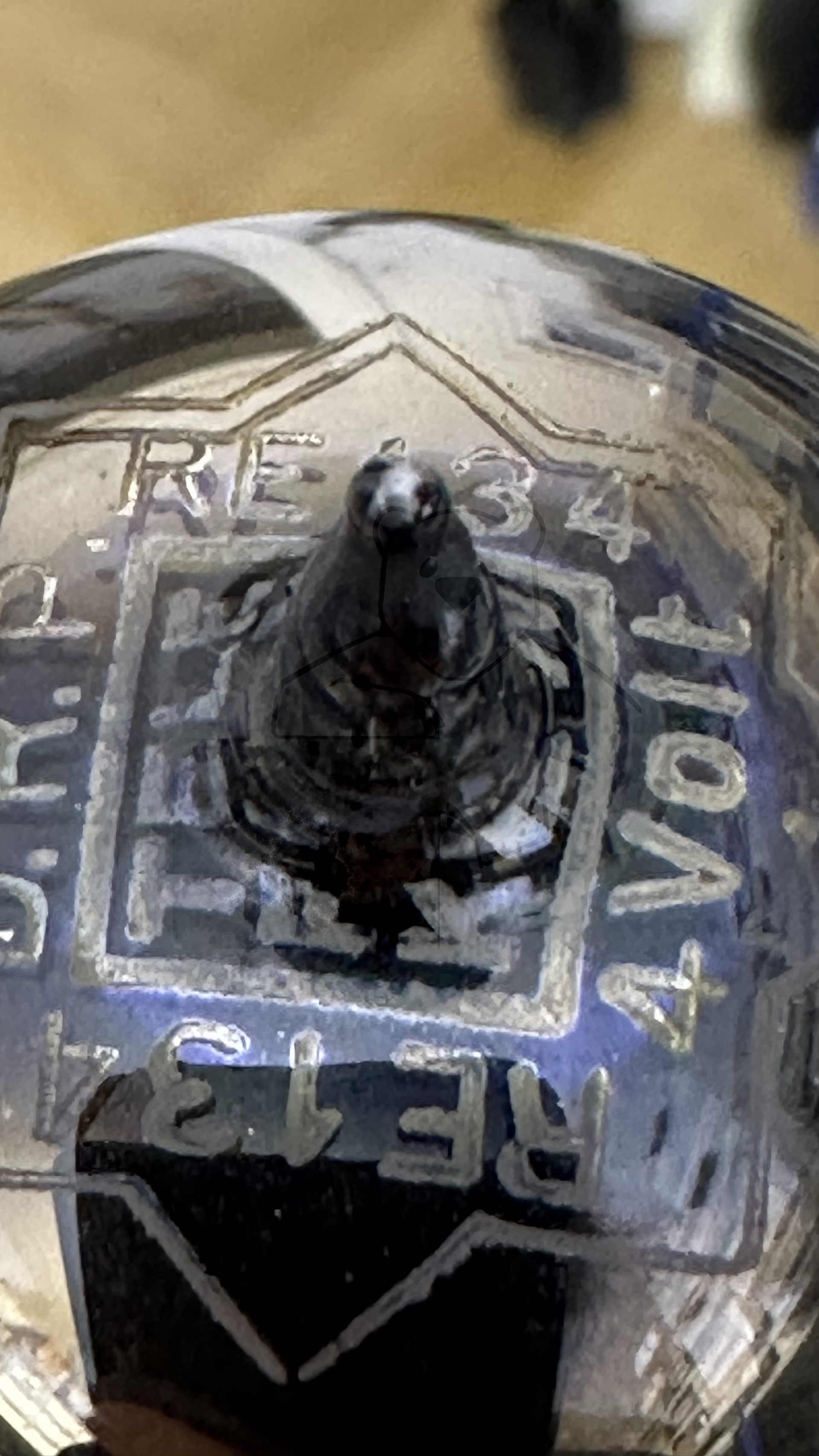

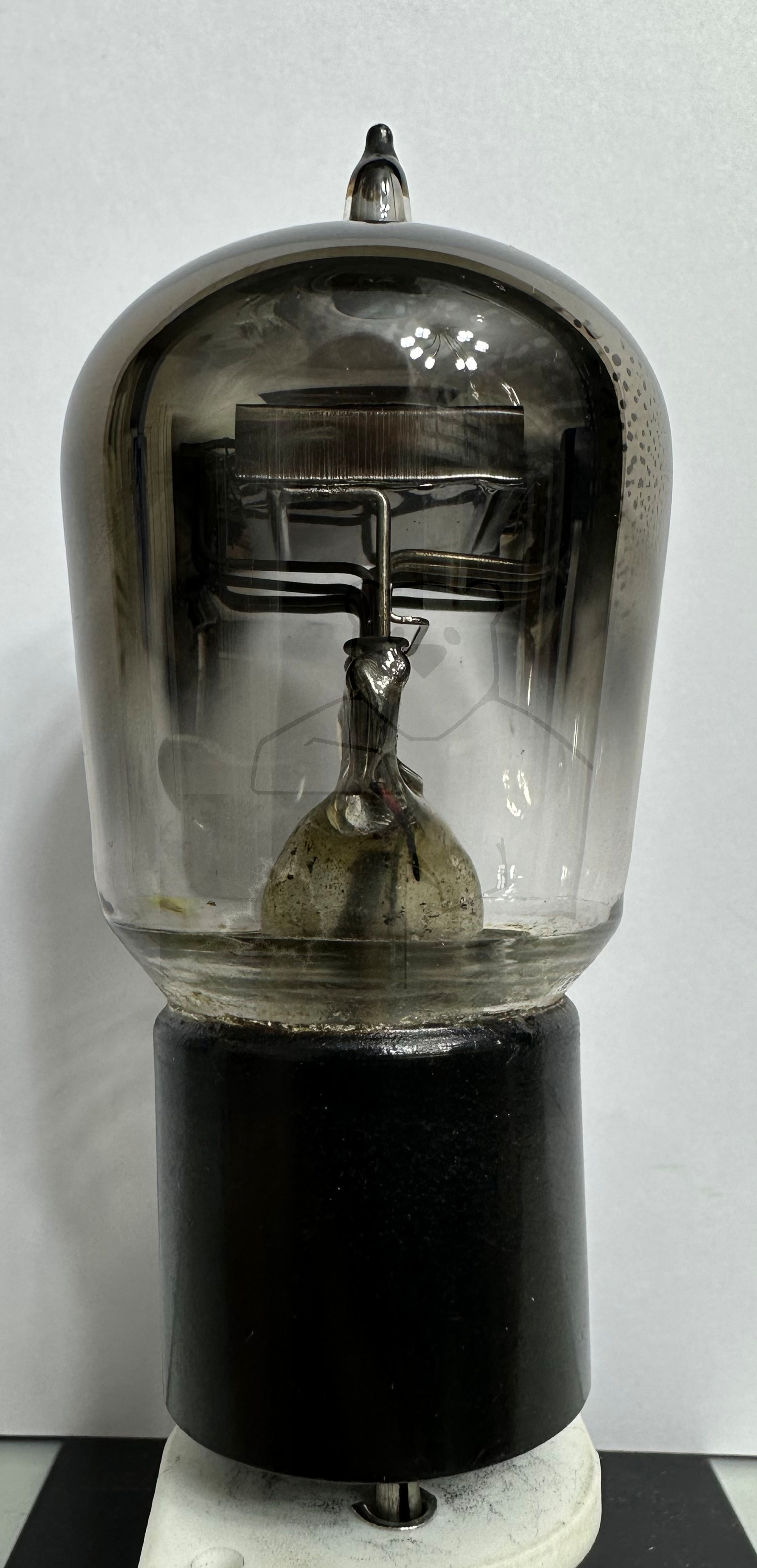

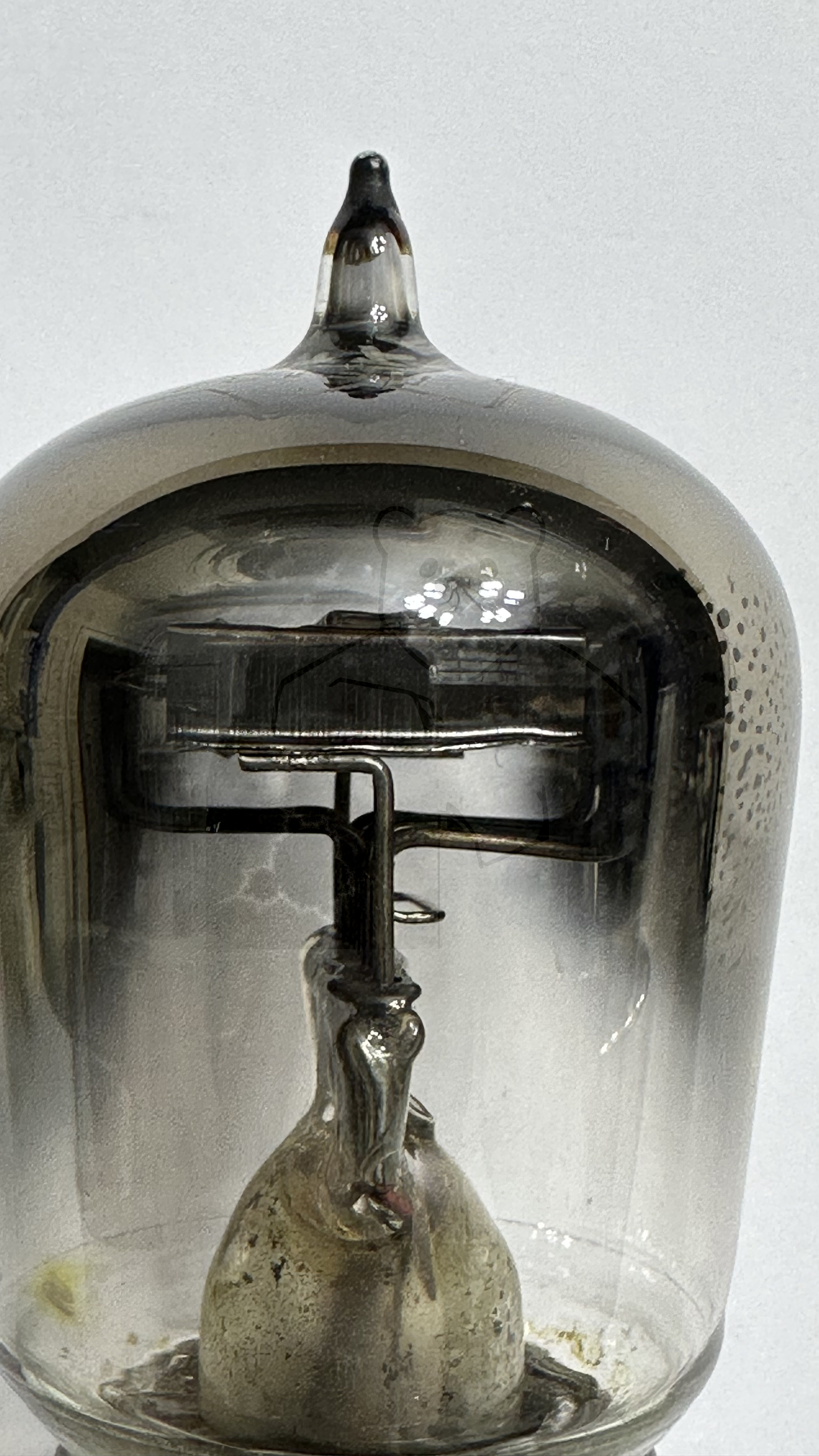

Informationen	Der Heizfaden wurde professionell ersetzt, der Kolben wurde hierzu geöffnet und mit einem neuen Pumpstutzen versehen. Auch wurde in der Röhre eine neue Getterpfanne plaziert.
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L9a

🔎 Beschreibung der Systeme für die Röhre: RE134

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RE134

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RE134

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/20lzbBEBSZQ (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RE134
Anwendung RE134 Telefunken.pdf (1406 kB)
Datenblatt RE134 Telefunken [www.tubedata.info].pdf (100 kB)
Pruefkarte RE134 - Neuberger RPM370 Roehrenmessgeraet.pdf (186 kB)
Pruefkarte RE134 L413 L414 E409 N406 - Funke W19 Roehrenpruefer.pdf (162 kB)
