Daten und Bilder der Röhre: AC2

🔎 Beschreibung der Röhre: AC2 Inventarnummer: 06661

Name	→ AC2
Vergleichsname	→ Bi IV
Hersteller	→ Valvo
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,65
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp	Nach dem 2. Weltkrieg wurde wohl von TeKaDe eine 'Notproduktion' der AC2 als Ersatzröhre produziert. Diese trägt den Namen → AC20
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Versiegelte Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S42c

🔎 Beschreibung der Systeme für die Röhre: AC2

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der AC2

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: AC2
Anwendung AC2 Telefunken Version 1.pdf (142 kB)
Anwendung AC2 Telefunken Version 2 [www.tubedata.info].pdf (200 kB)
Datenblatt AC2 Miniwatt [www.tubedata.info].pdf (736 kB)
Datenblatt AC2 Philips.pdf (22 kB)
Datenblatt AC2 Telefunken.pdf (179 kB)
Datenblatt AC2 Tungsram.pdf (90 kB)
Pruefkarte AC2 - Neuberger RPM370 Roehrenmessgeraet.pdf (187 kB)
Pruefkarte AC2 ABC1 - Funke W19 Roehrenpruefer.pdf (162 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: AC2

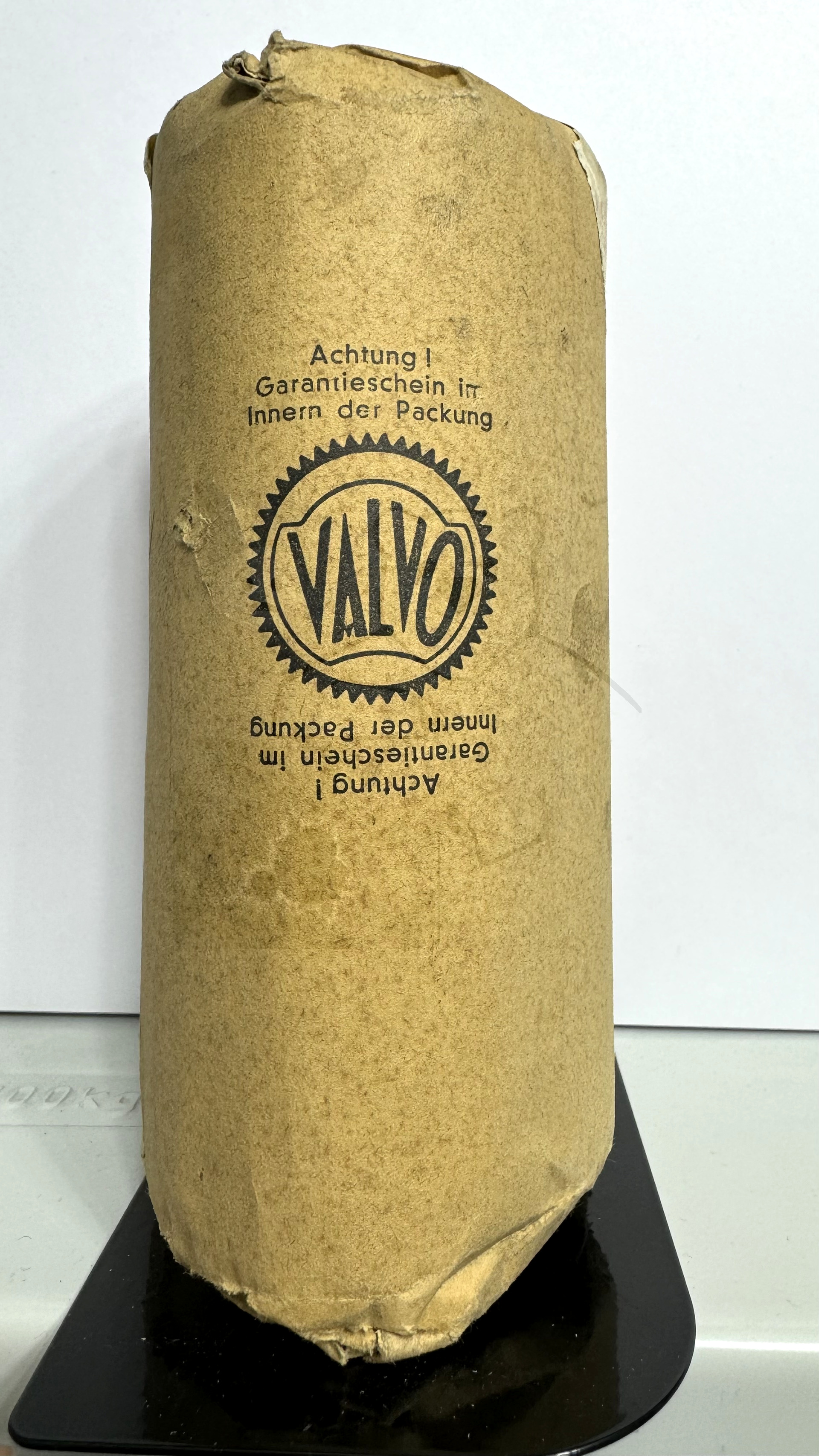

Röhre AC2 #6661 Verpackung Bild 1

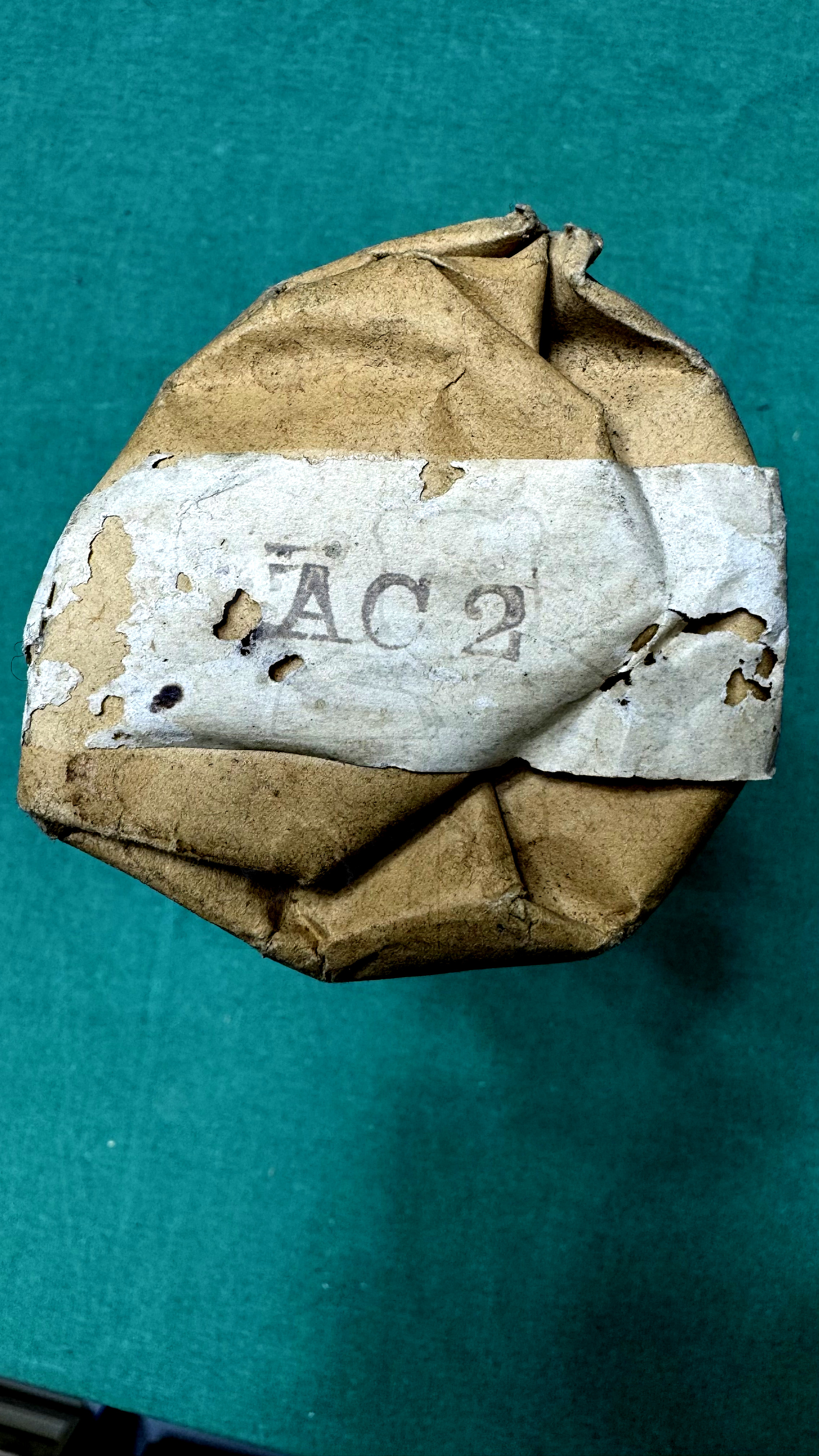

Röhre AC2 #6661 Verpackung Bild 2
