đ Beschreibung der Röhre: DF61 Inventarnummer: 06623
| Name | â DF61 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 1,25 |
| Heizstrom (AmpĂšre) | 0,025 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Subminiatur (Flach), 5pol. â Liste aller Röhren mit: Subminiatur (Flach), 5pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | U.pd.00 |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | BWB 1523 79-49 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S98a |
đ Beschreibung der Systeme fĂŒr die Röhre: DF61
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 4 |
| Gitter 2 | 2 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 5 |
| Abschirmung | |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der DF61
Bildquelle: Mullard Datenblatt
đ DatenblĂ€tter zur Röhre: DF61
Datenblatt DF61 Mullard [www.tubedata.info].pdf (49 kB)
Datenblatt DF61 Valvo.pdf (134 kB)
Pruefkarte DF61 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DF61

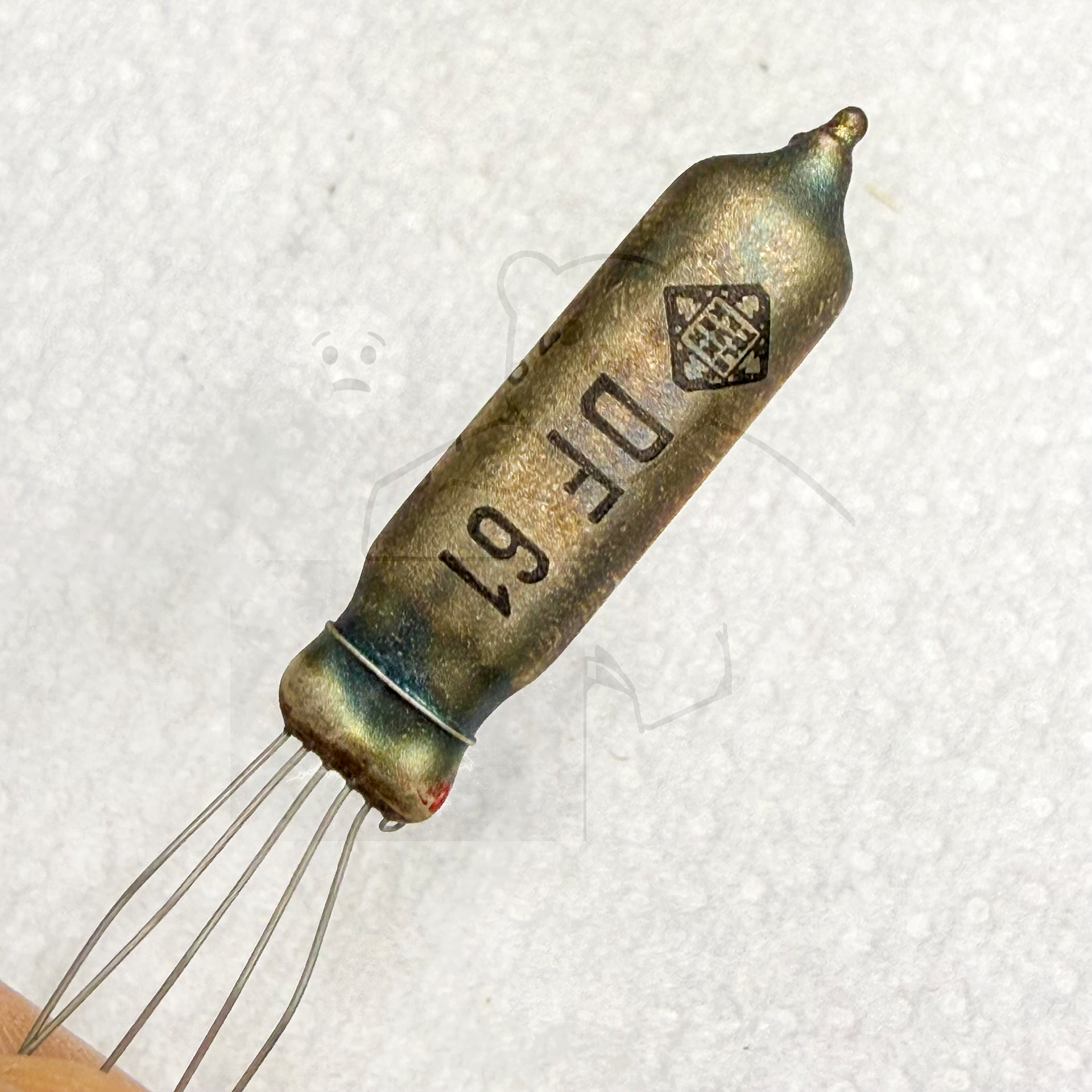

Röhre DF61 #6623 Bild 1

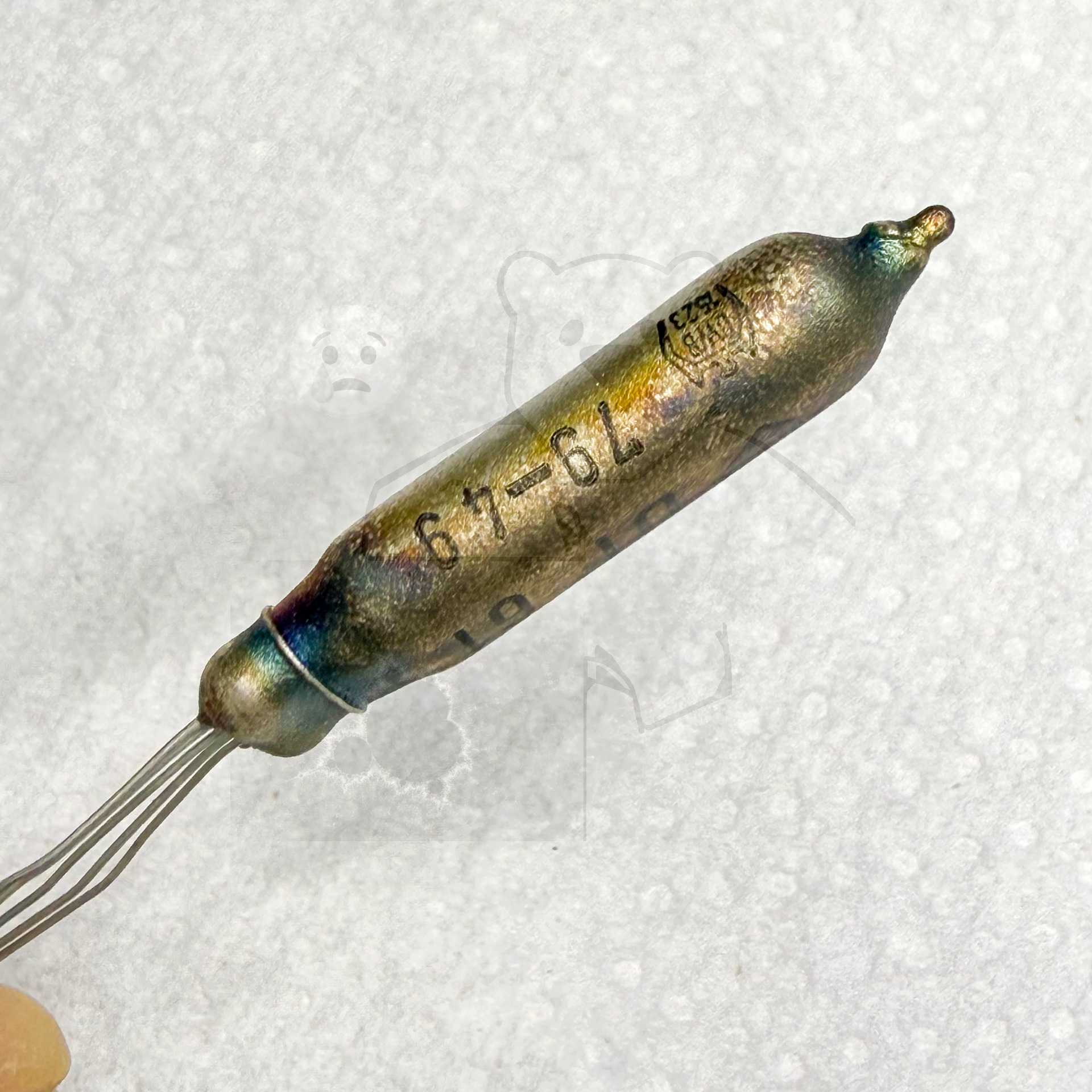

Röhre DF61 #6623 Bild 2

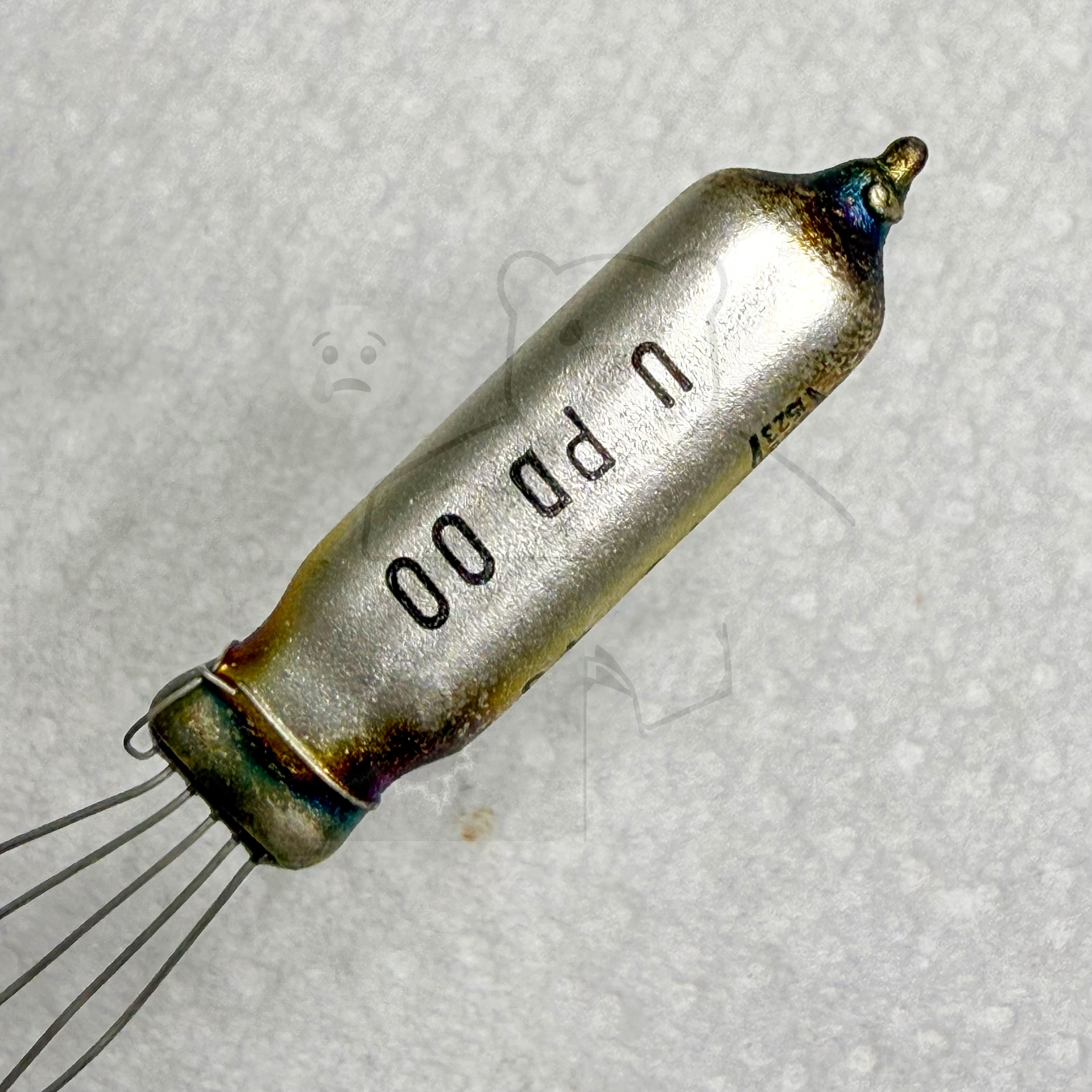

Röhre DF61 #6623 Bild 3
