Daten und Bilder der Röhre: LD2

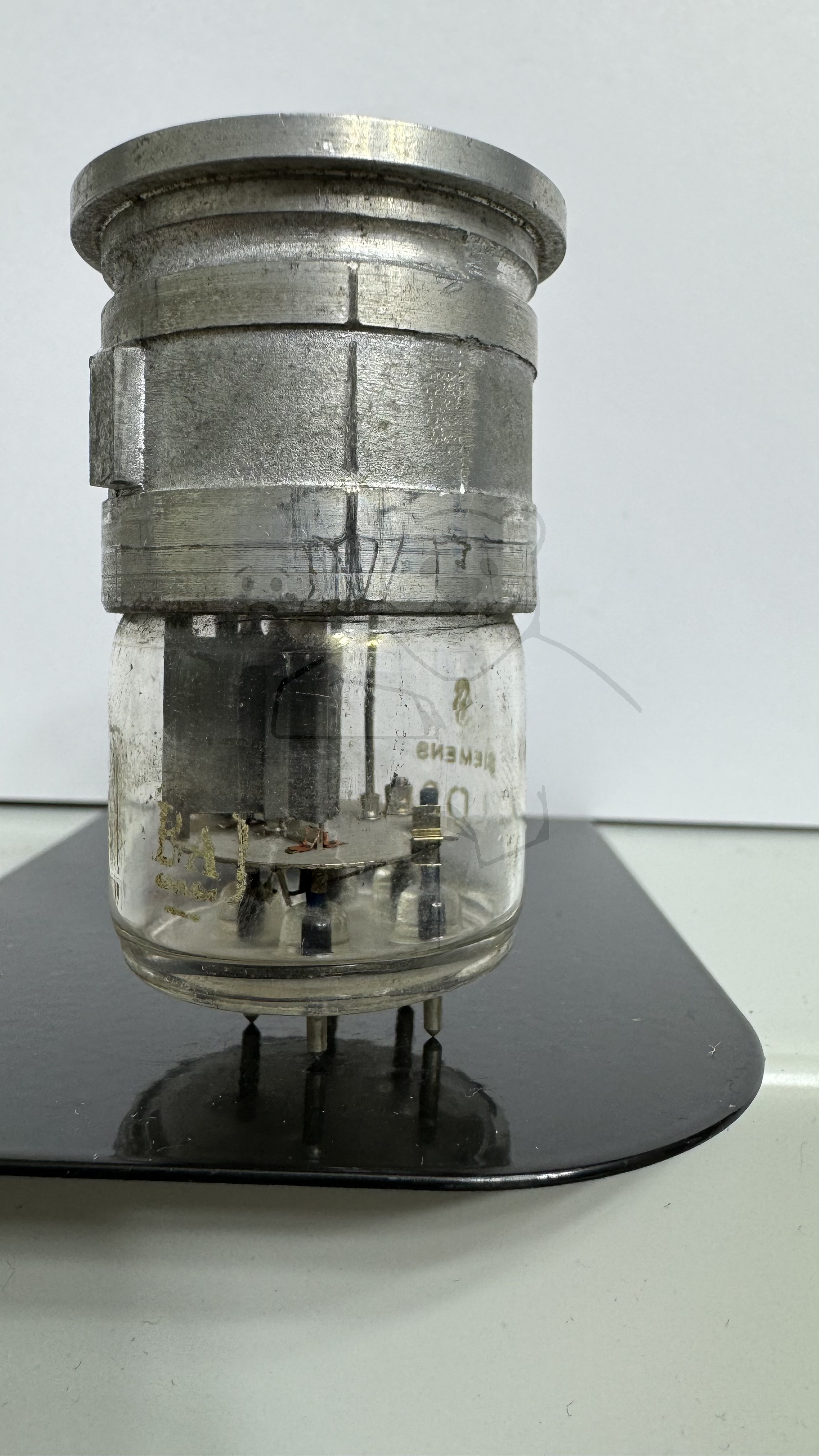

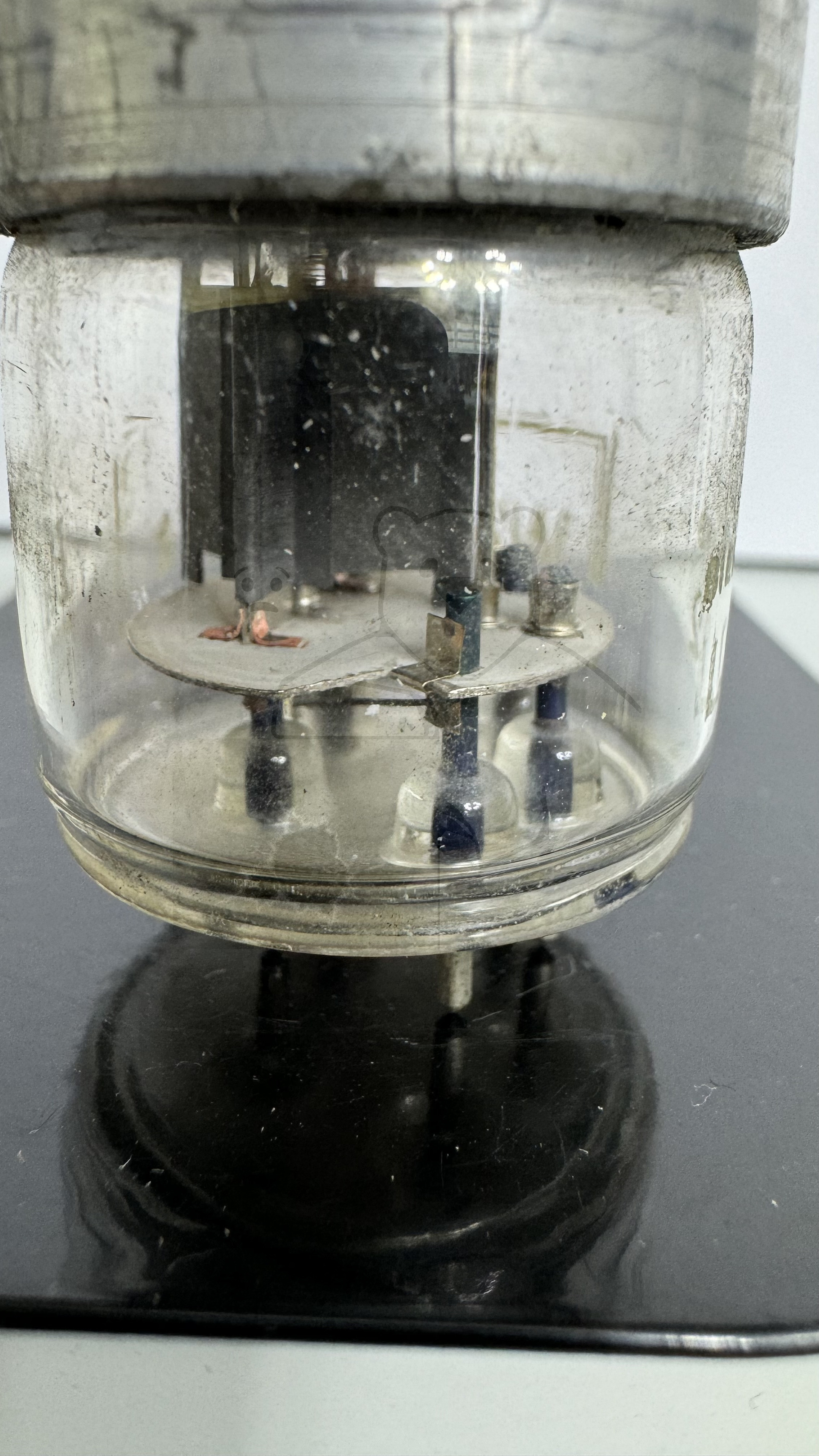

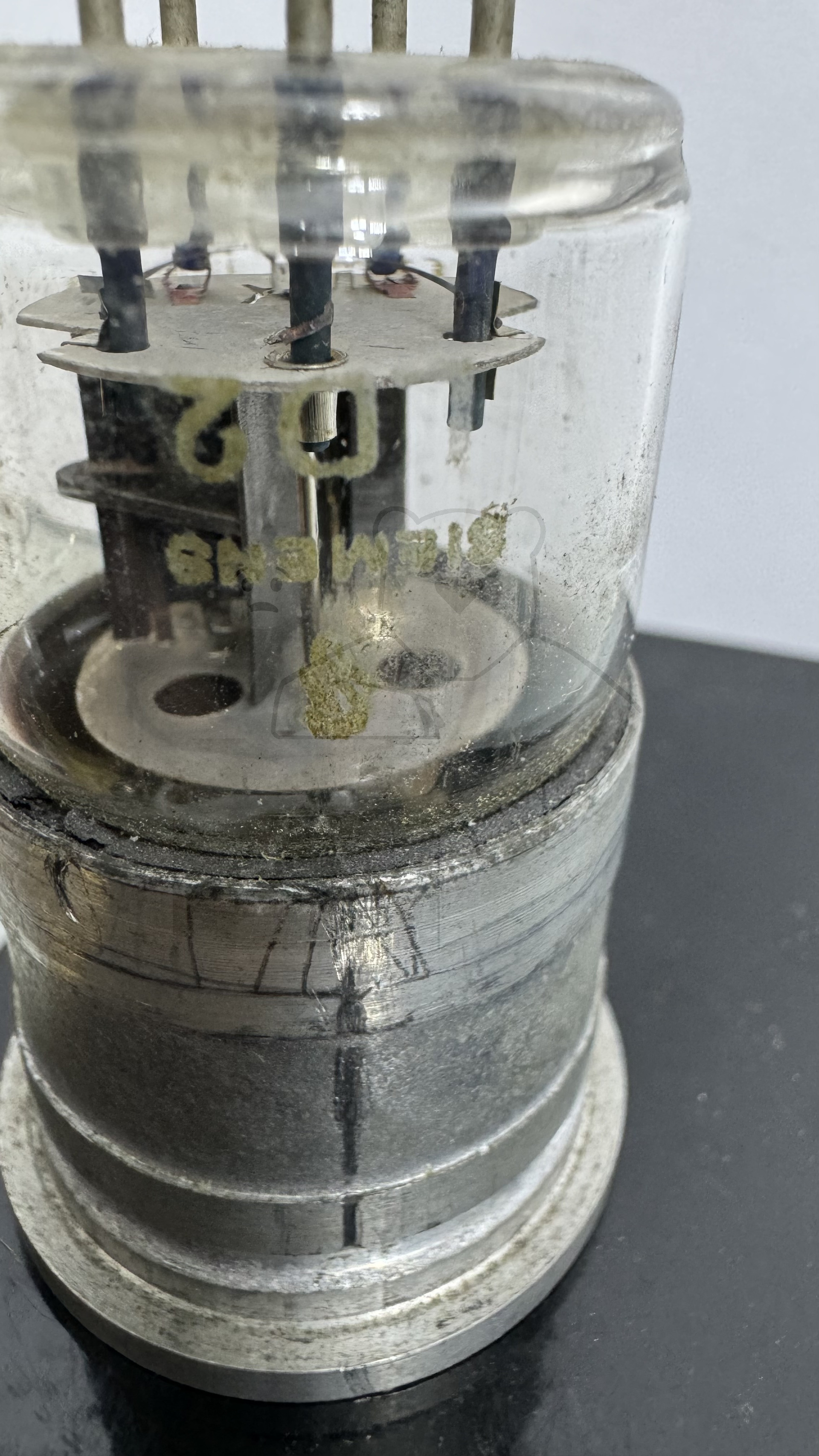

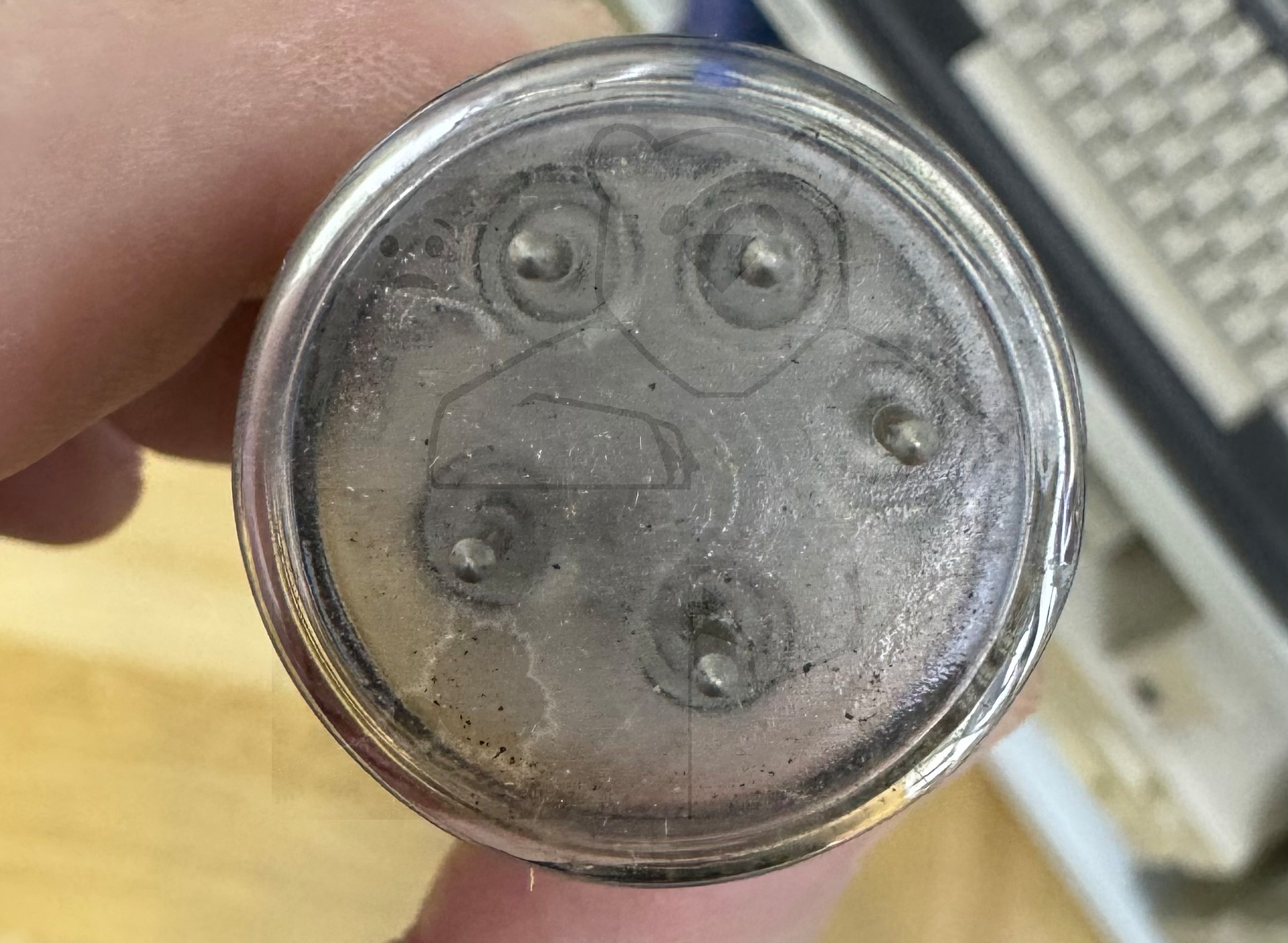

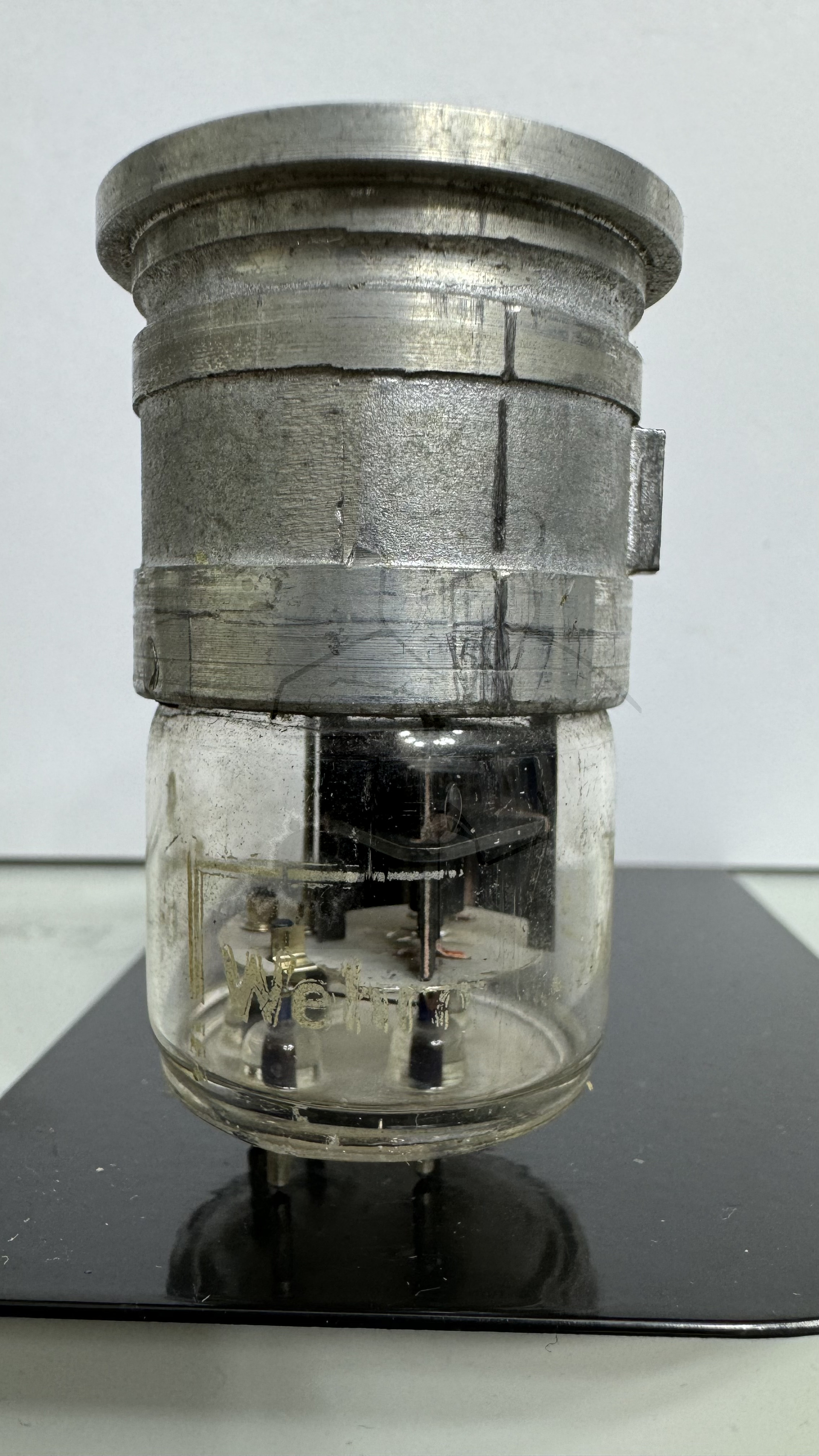

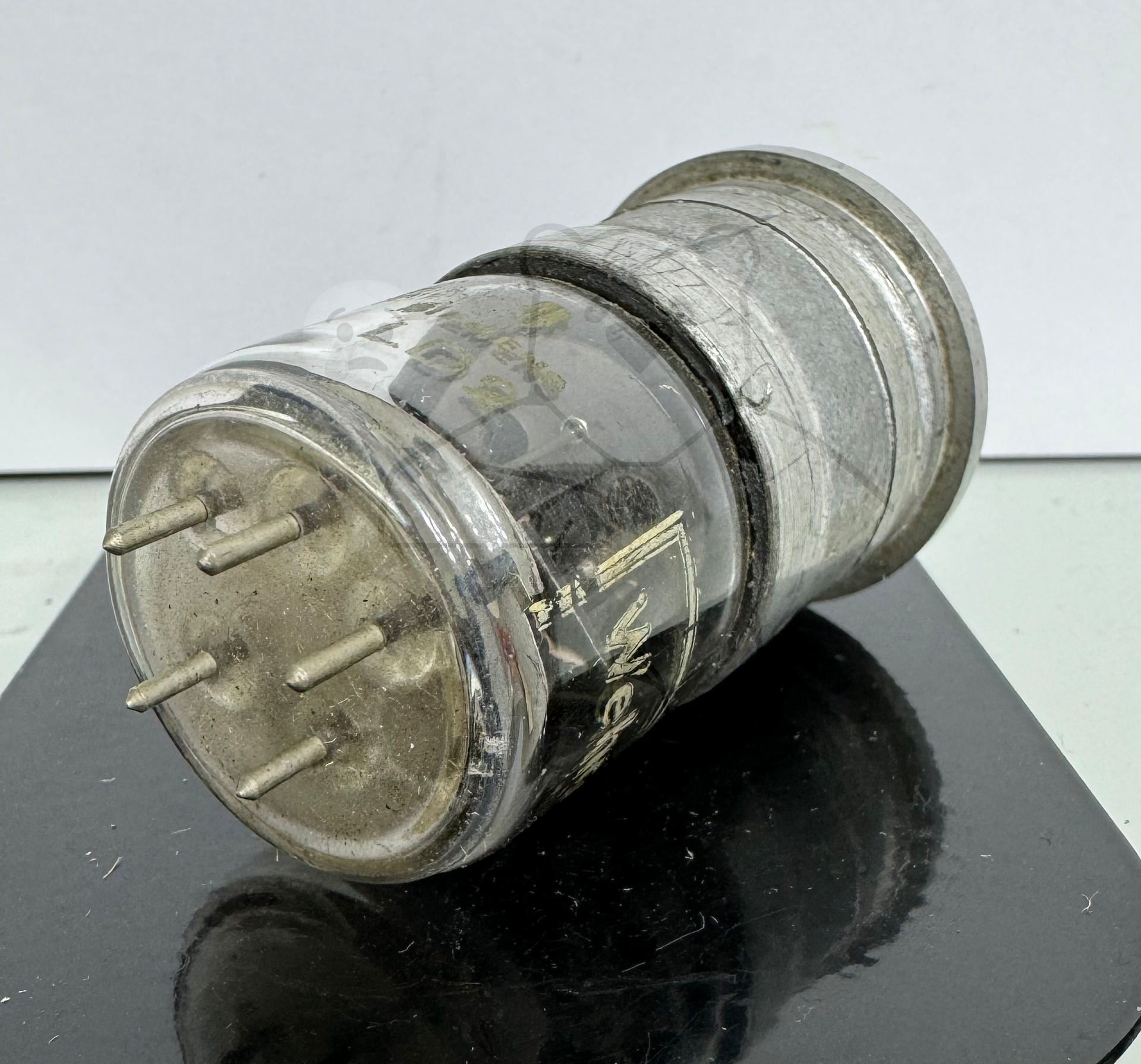

🔎 Beschreibung der Röhre: LD2 Inventarnummer: 06602

Name	→ LD2
Vergleichsname
Hersteller	→ Siemens
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,175
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen	12/44
Kenn Nummer
Ätz- Produktionscode

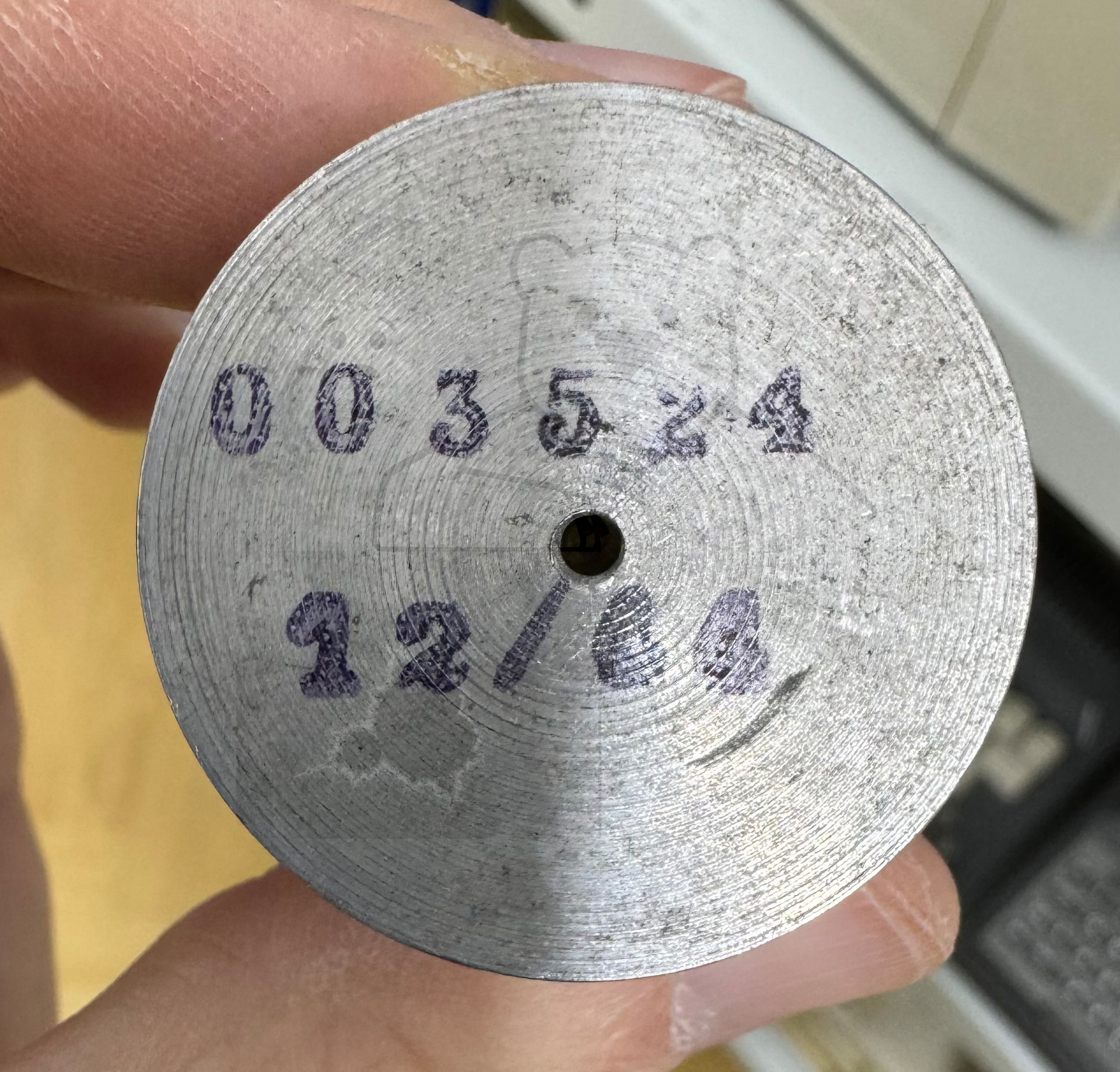

Serien Nummer	3524
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen	Wehrmacht, BA Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L2

🔎 Beschreibung der Systeme für die Röhre: LD2

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	h, h
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LD2

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LD2
Datenblatt LD2 Telefunken.pdf (827 kB)
