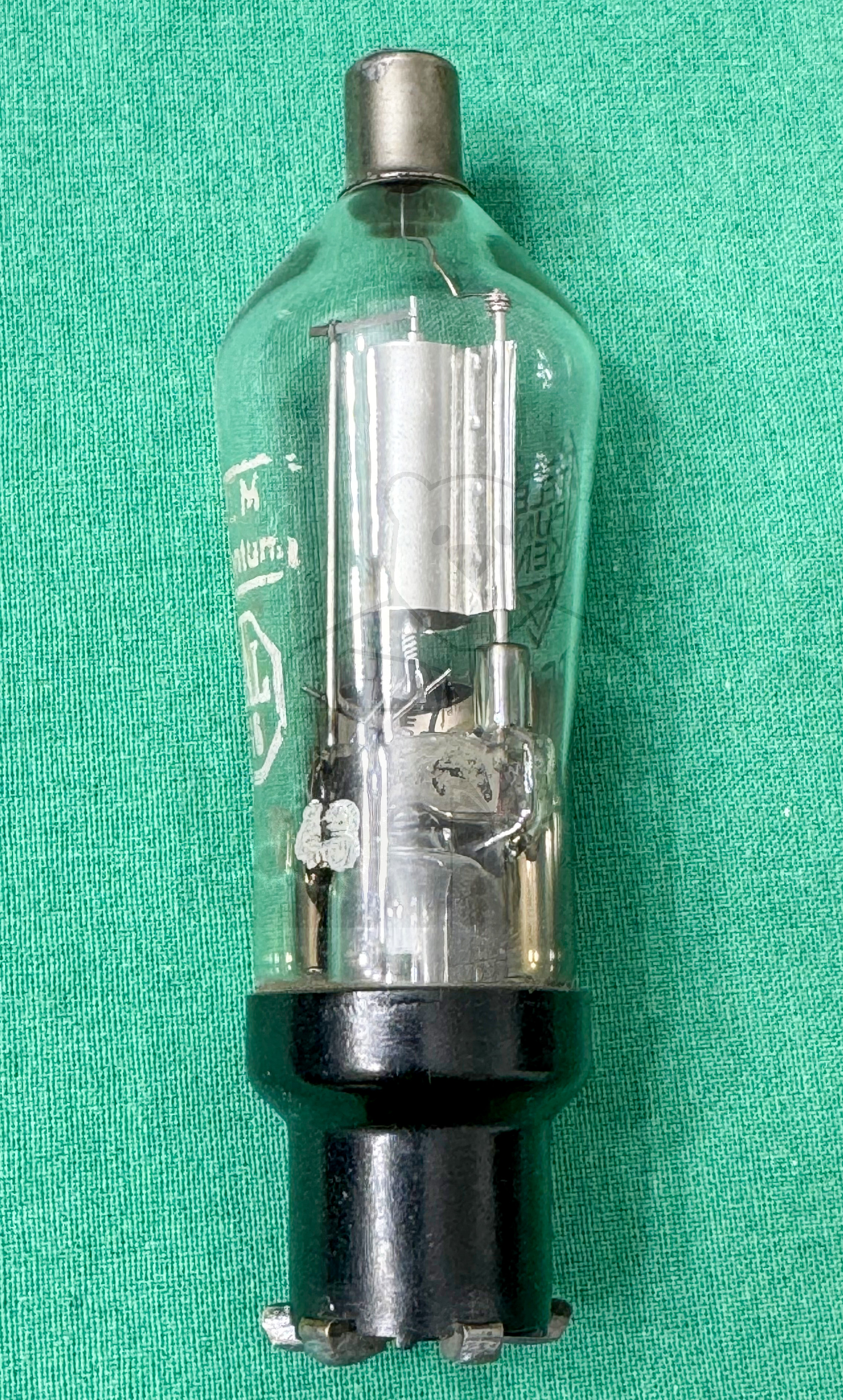

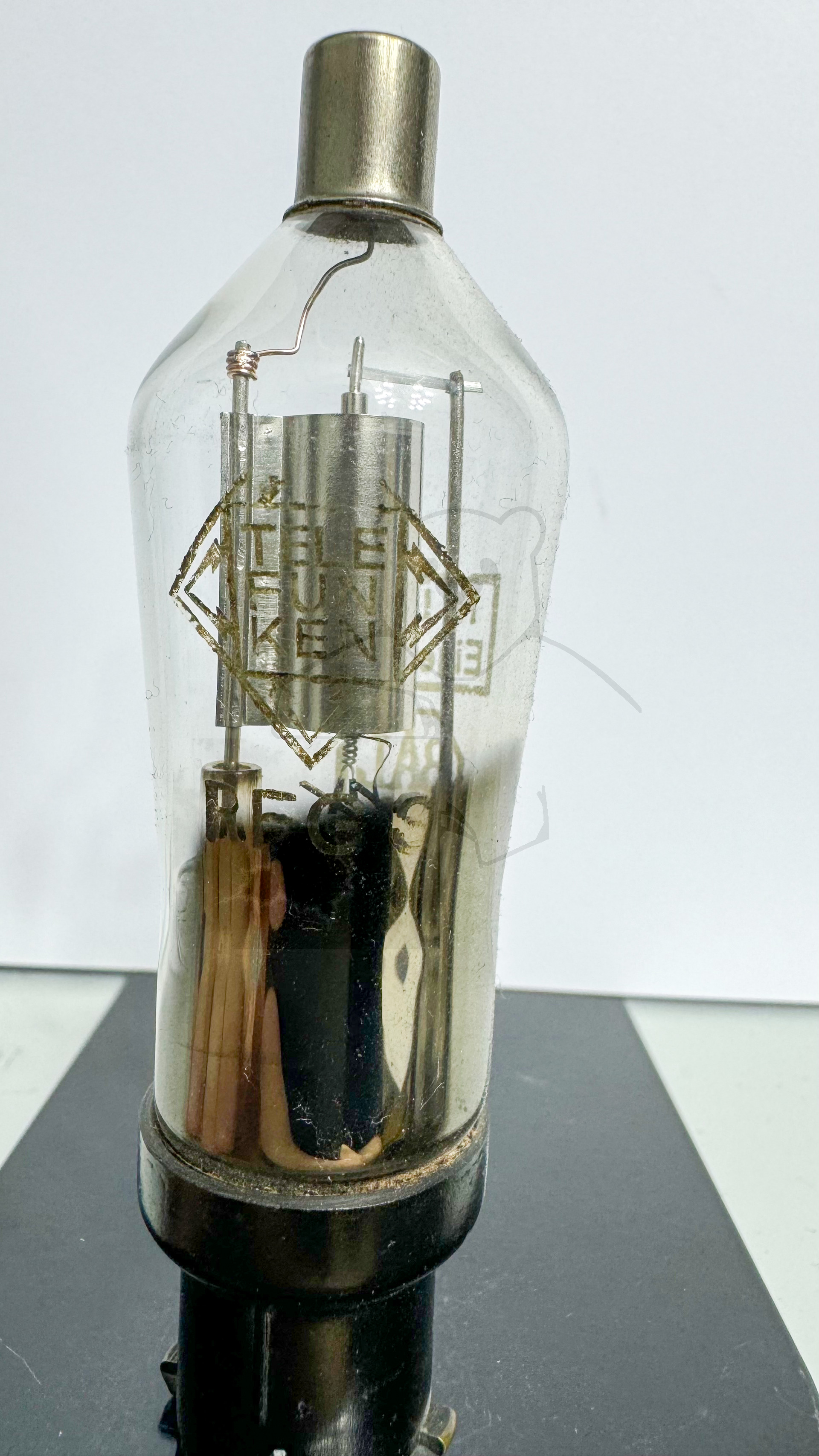

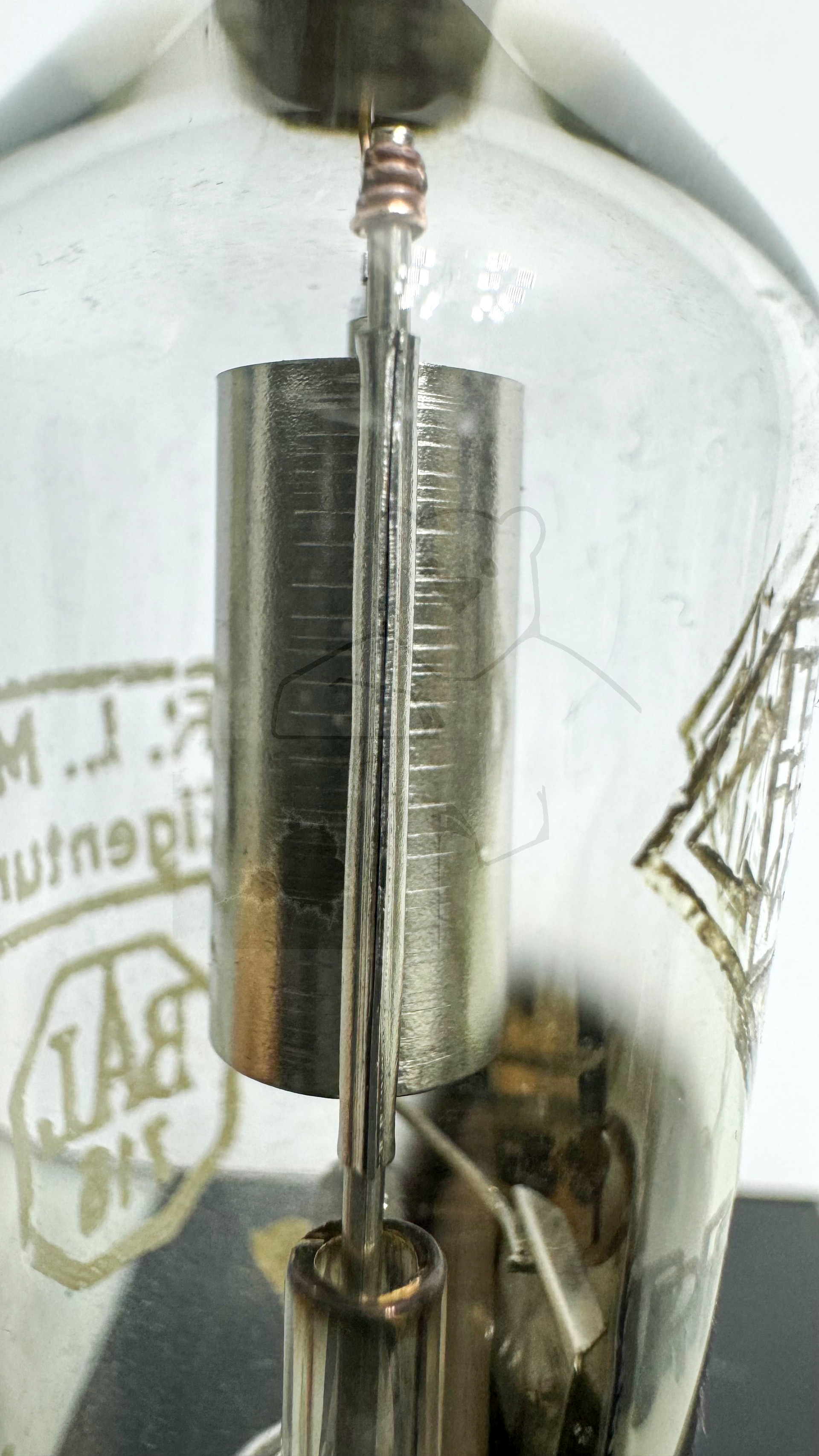

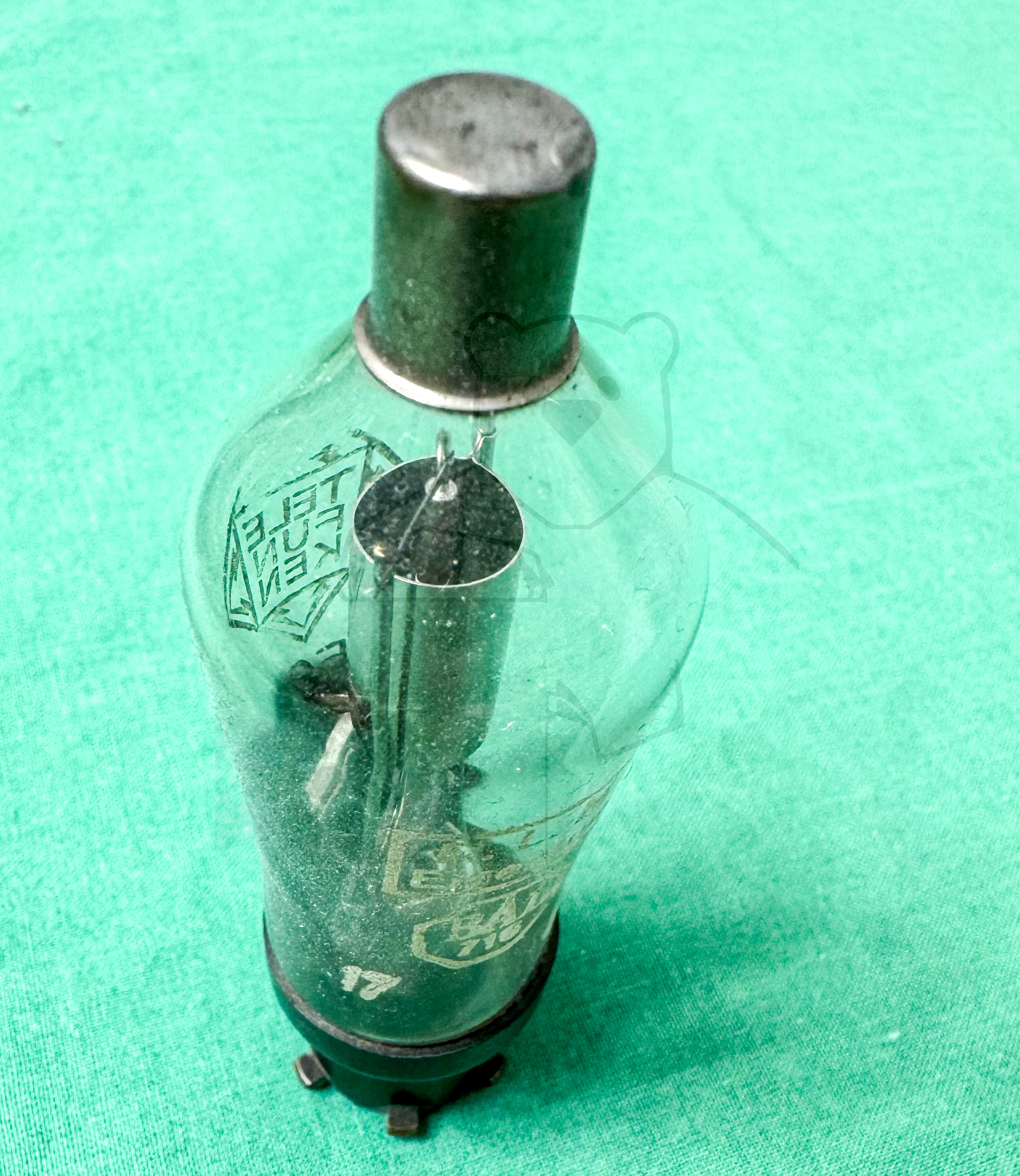

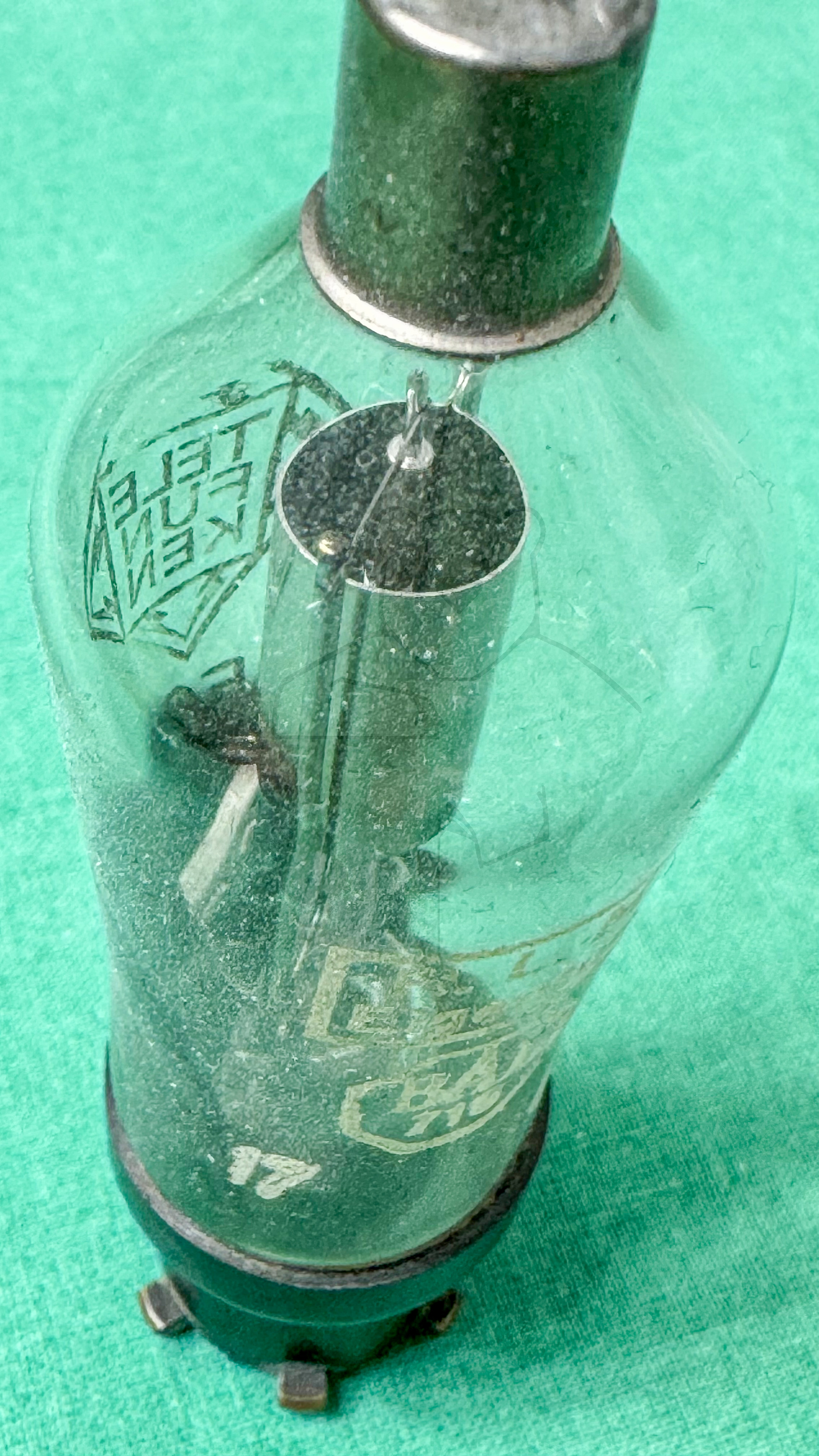

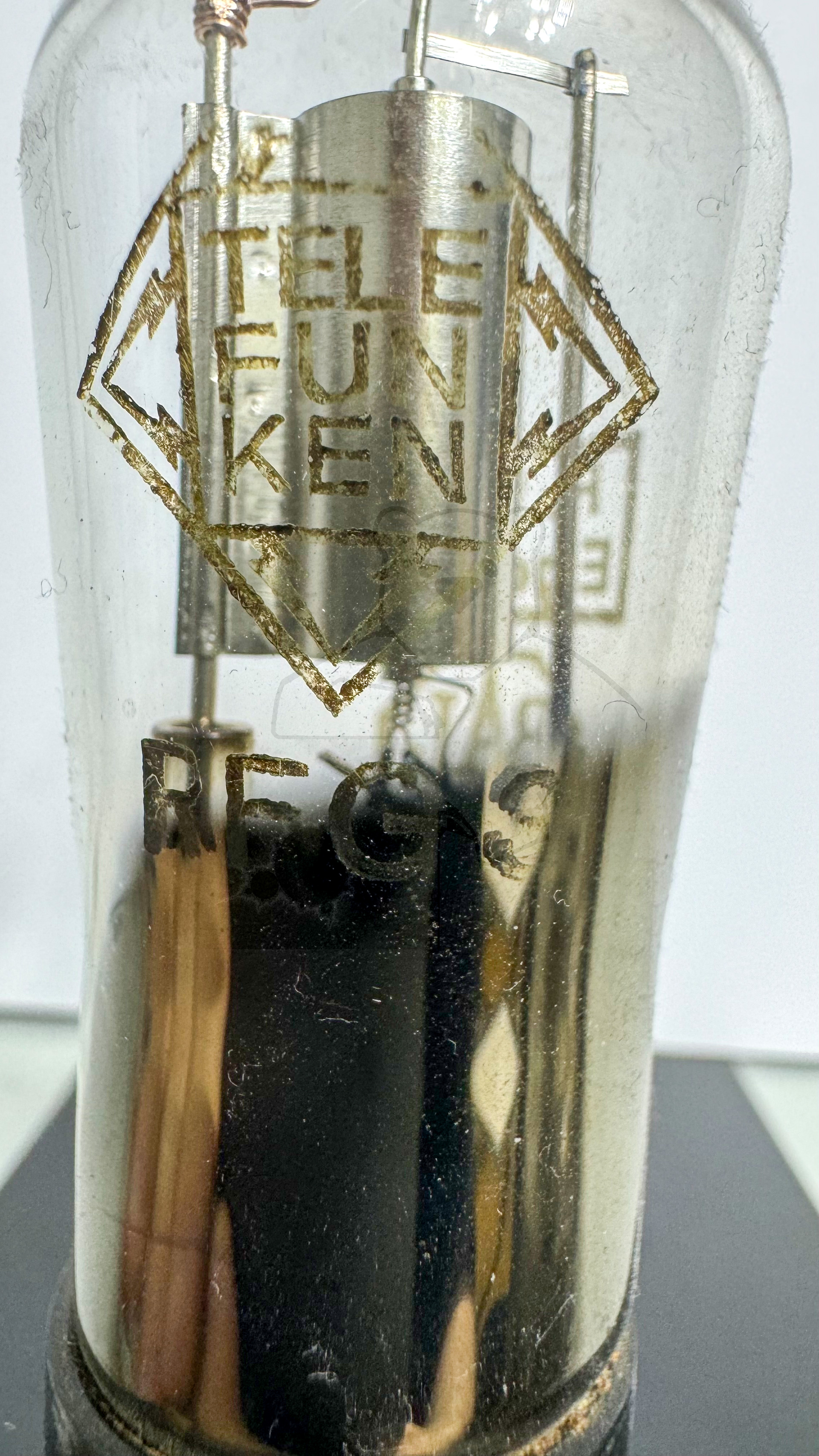

Daten und Bilder der Röhre: RFG3

🔎 Beschreibung der Röhre: RFG3 Inventarnummer: 06601

Name	→ RFG3
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,65
Art der Heizung	Halb-Indirekt

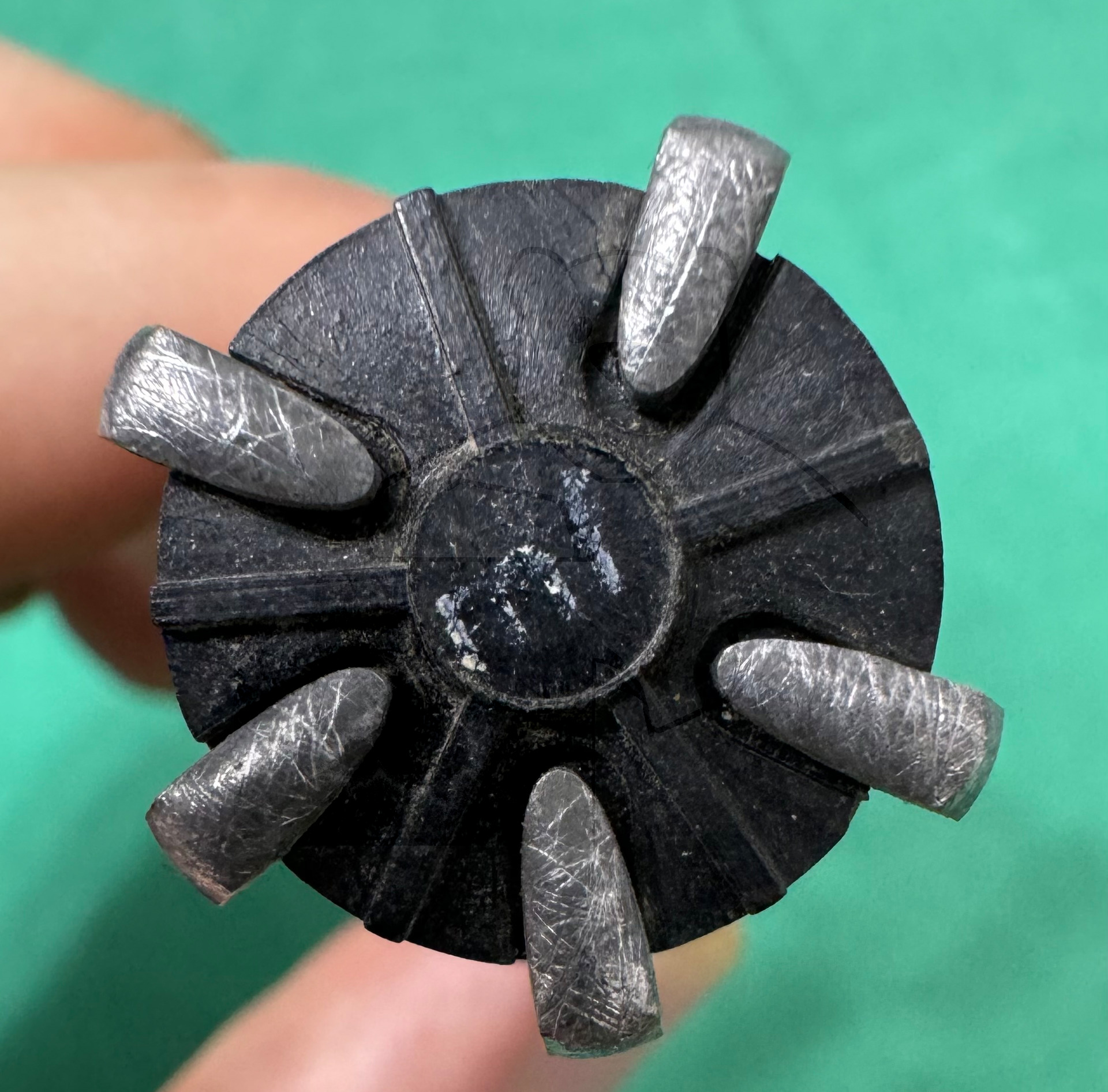

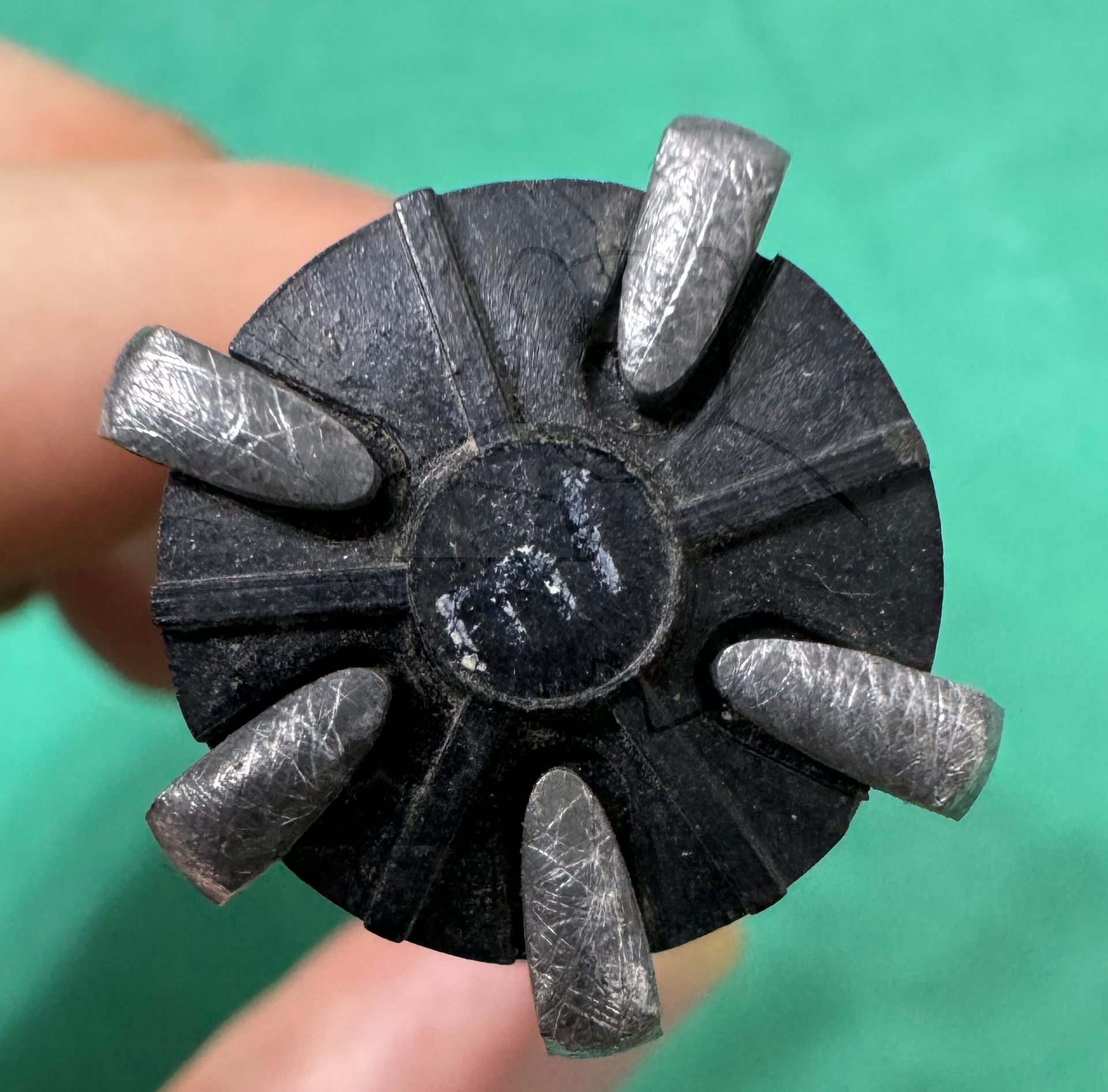

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 5pol. → Liste aller Röhren mit: Aussenkontakt, 5pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	inf
Serien Nummer
Verpackung
Getestet

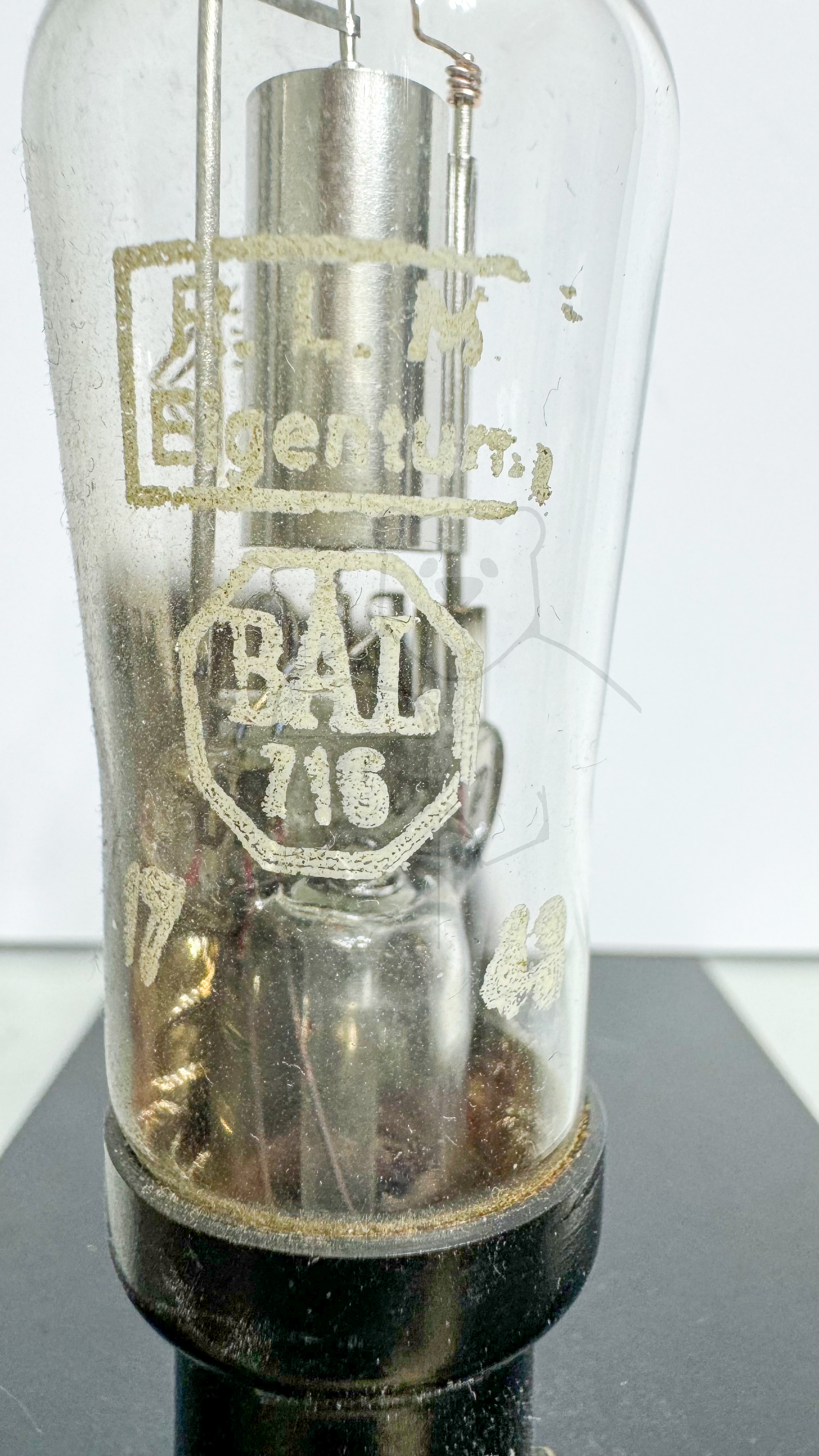

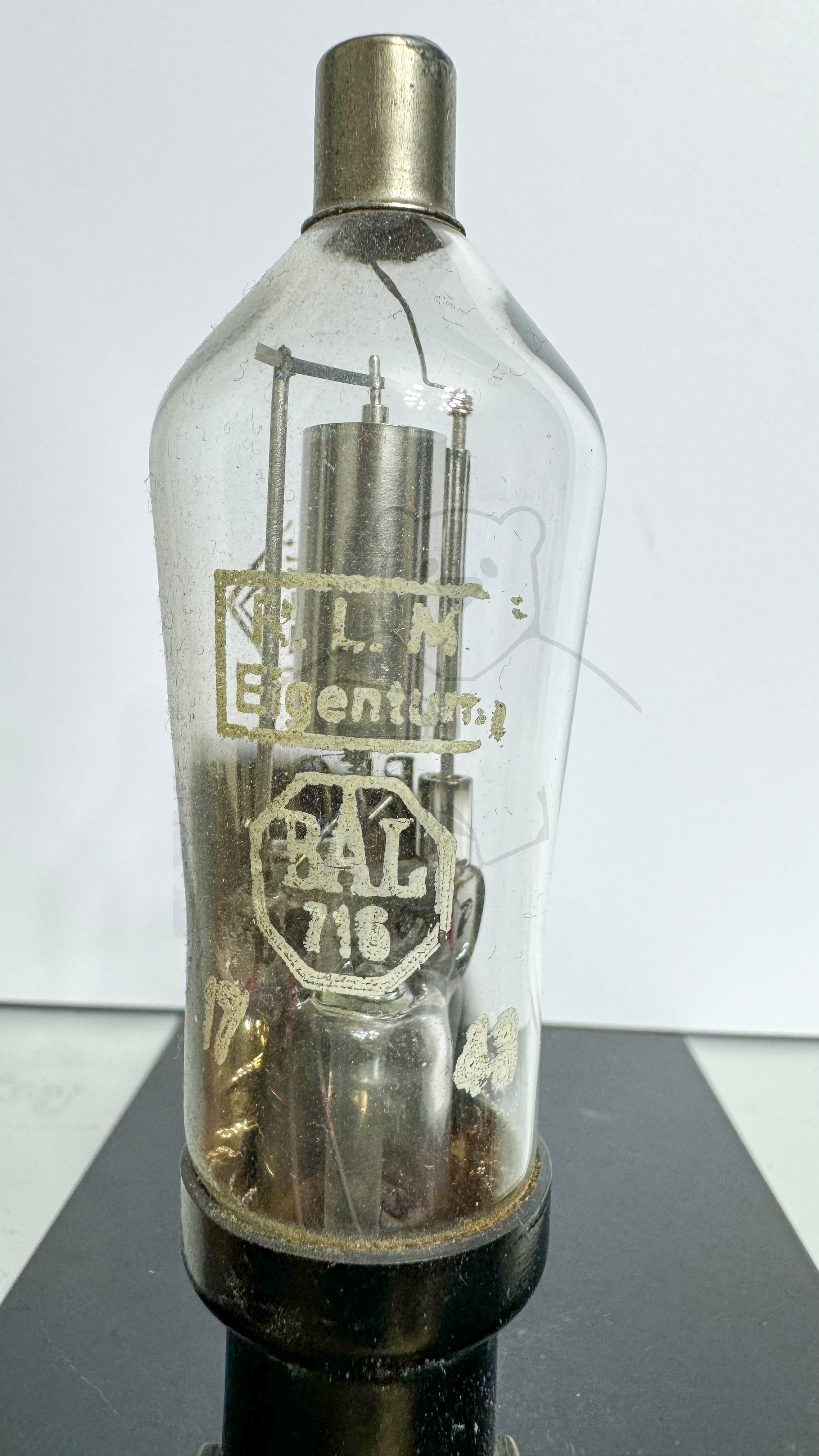

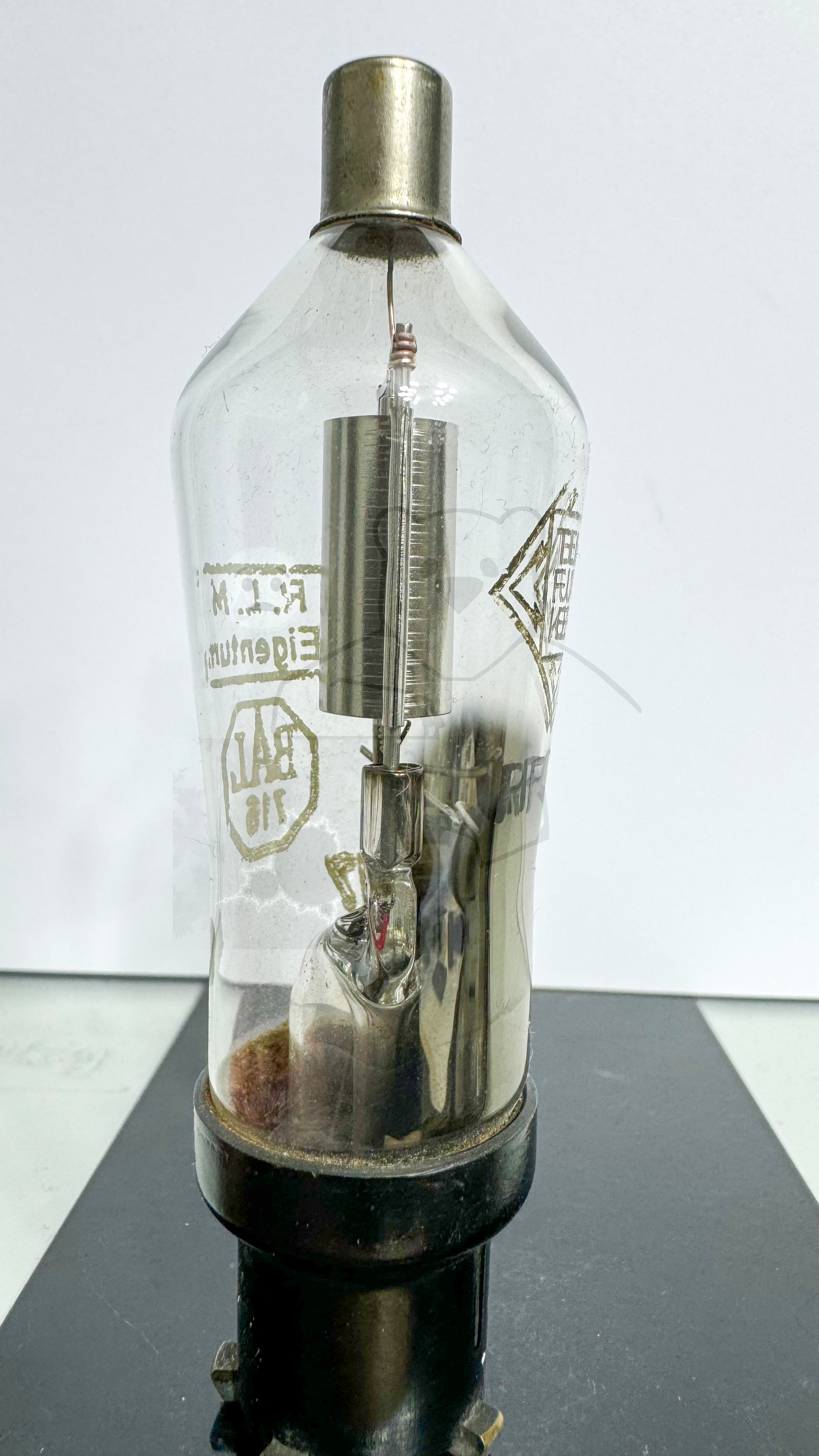

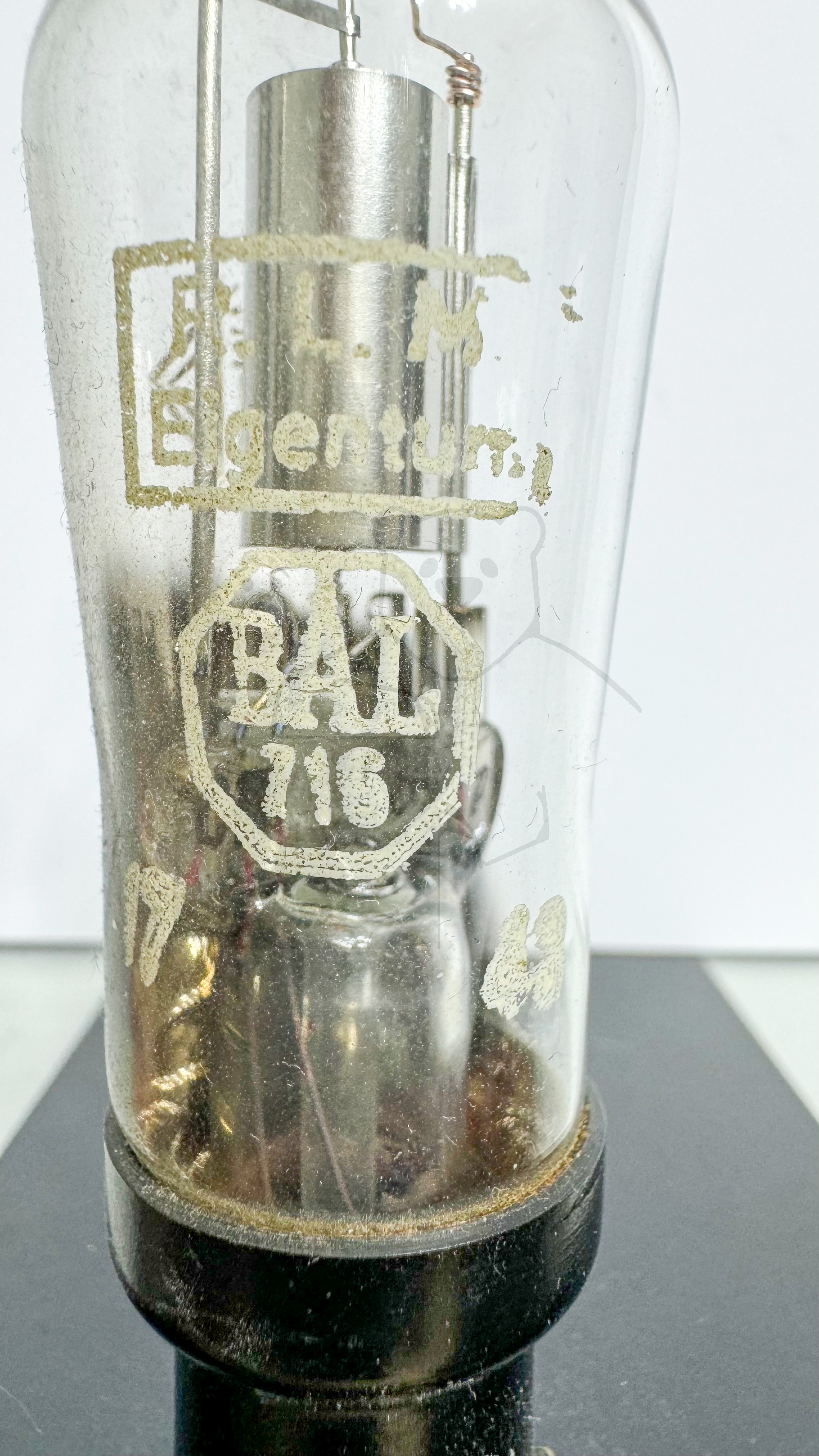

Hoheitszeichen	R.L.M. Eigentum, BAL716, 17 43 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L19

🔎 Beschreibung der Systeme für die Röhre: RFG3

	System 1
Kathode	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

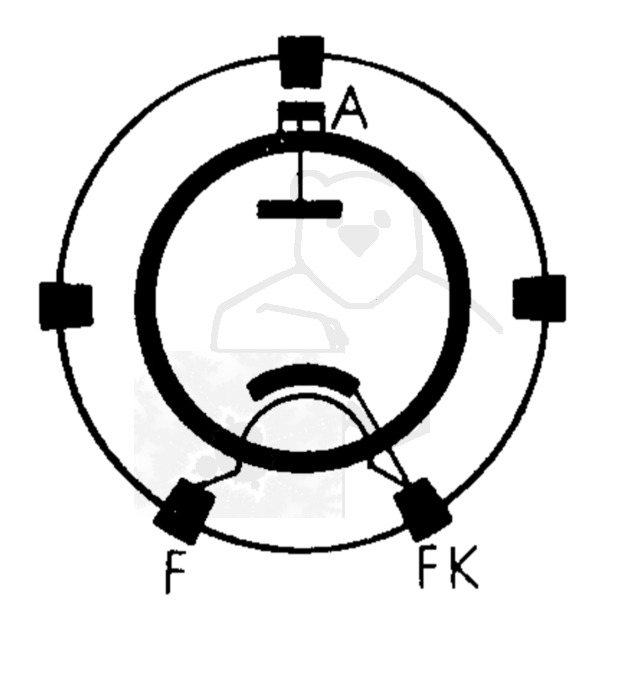

🔎 Sockelschaltung der RFG3

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RFG3
Datenblatt RFG3 Telefunken.pdf (67 kB)
Pruefkarte RFG3 1877 AU5 ZA5193 VU111 V1907 - Funke W19 Roehrenpruefer.pdf (150 kB)
