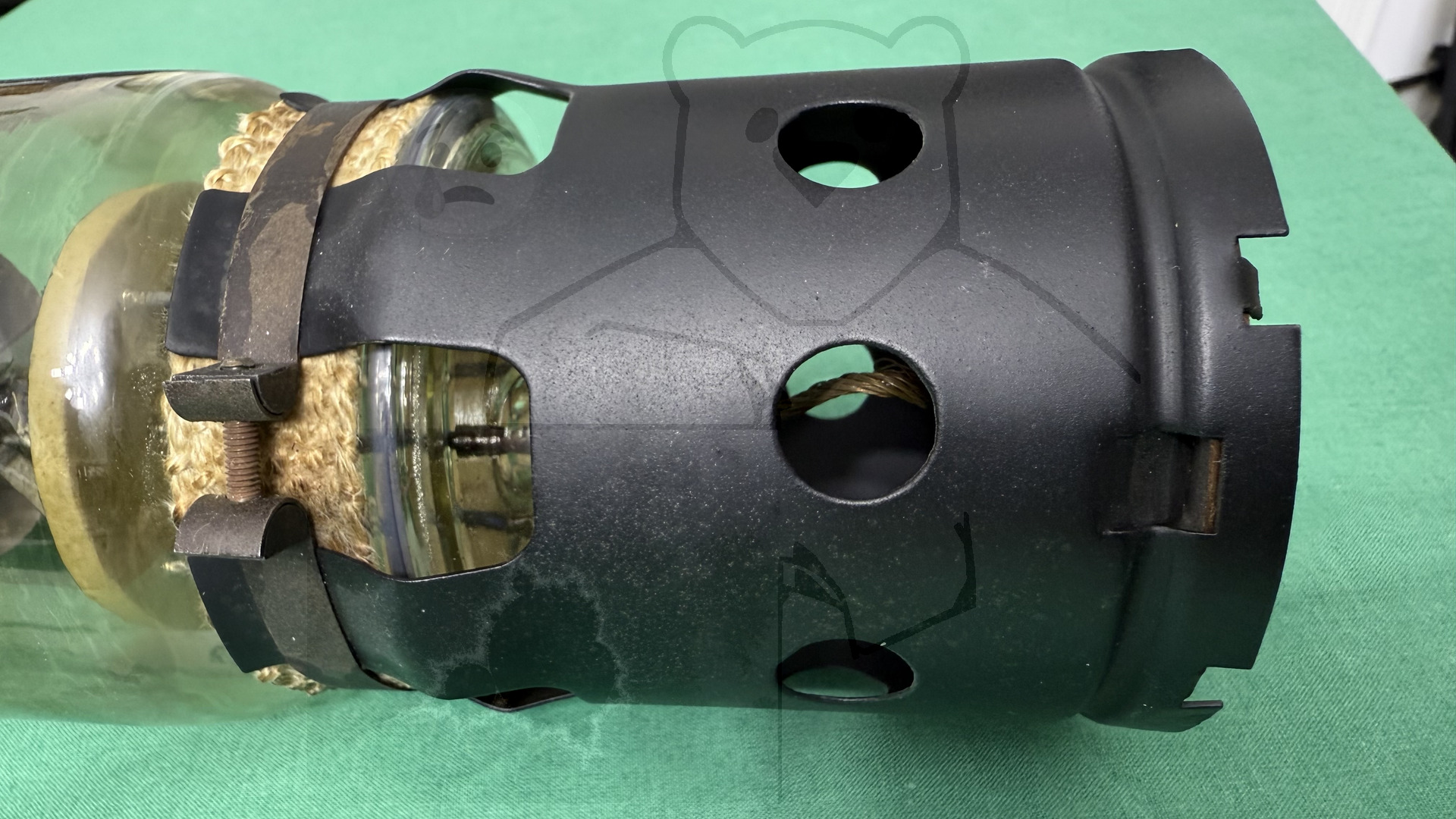

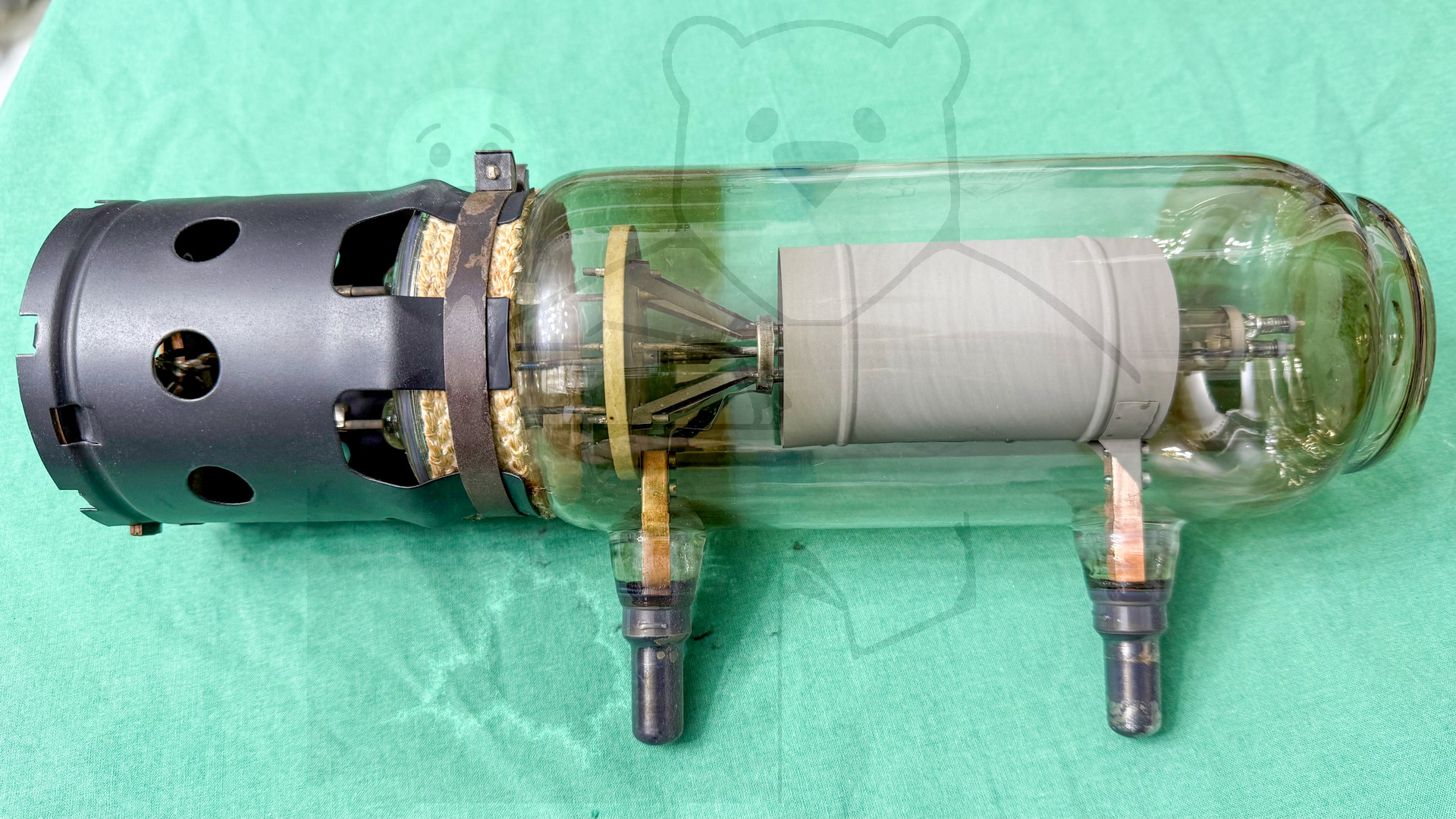

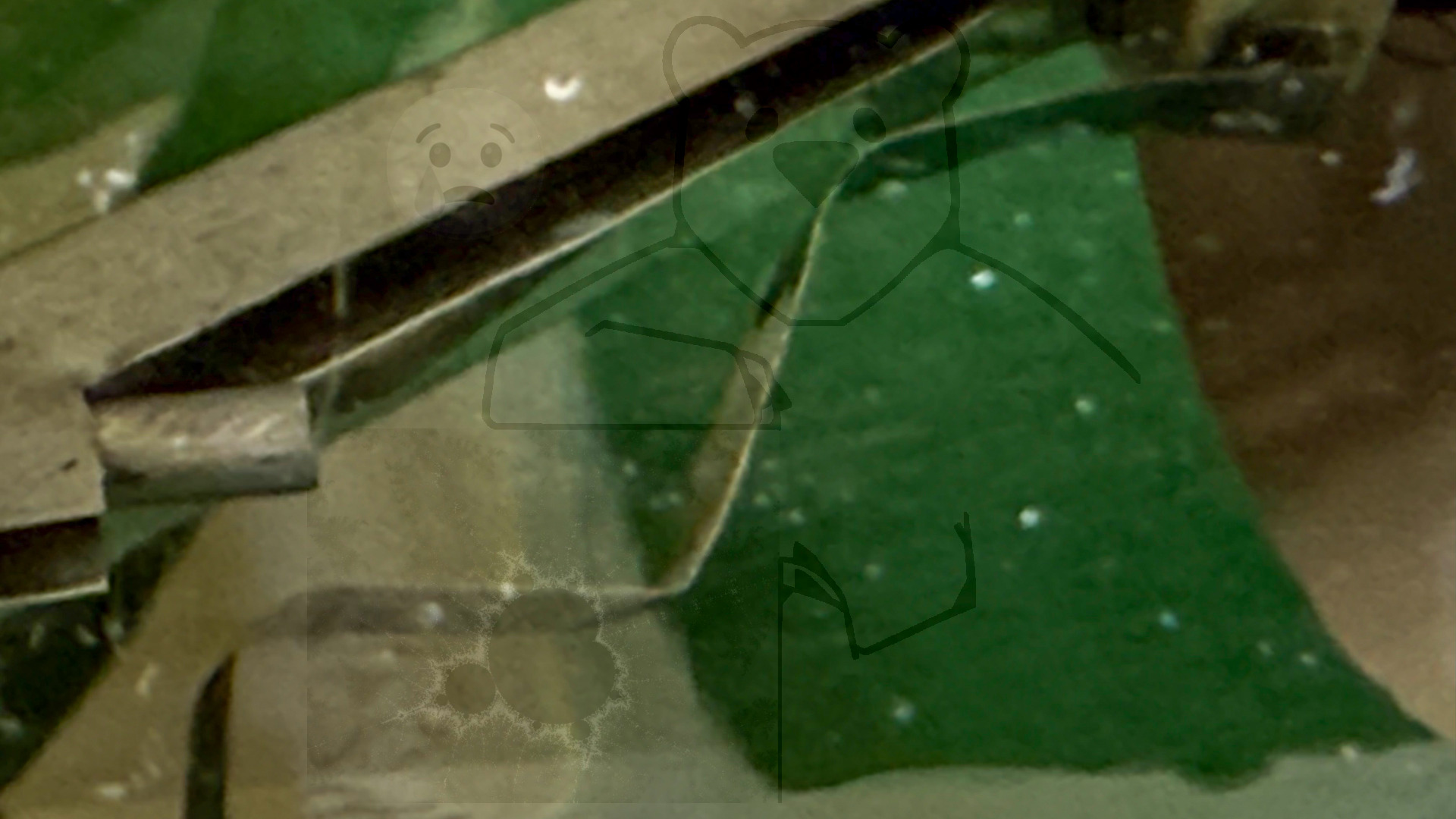

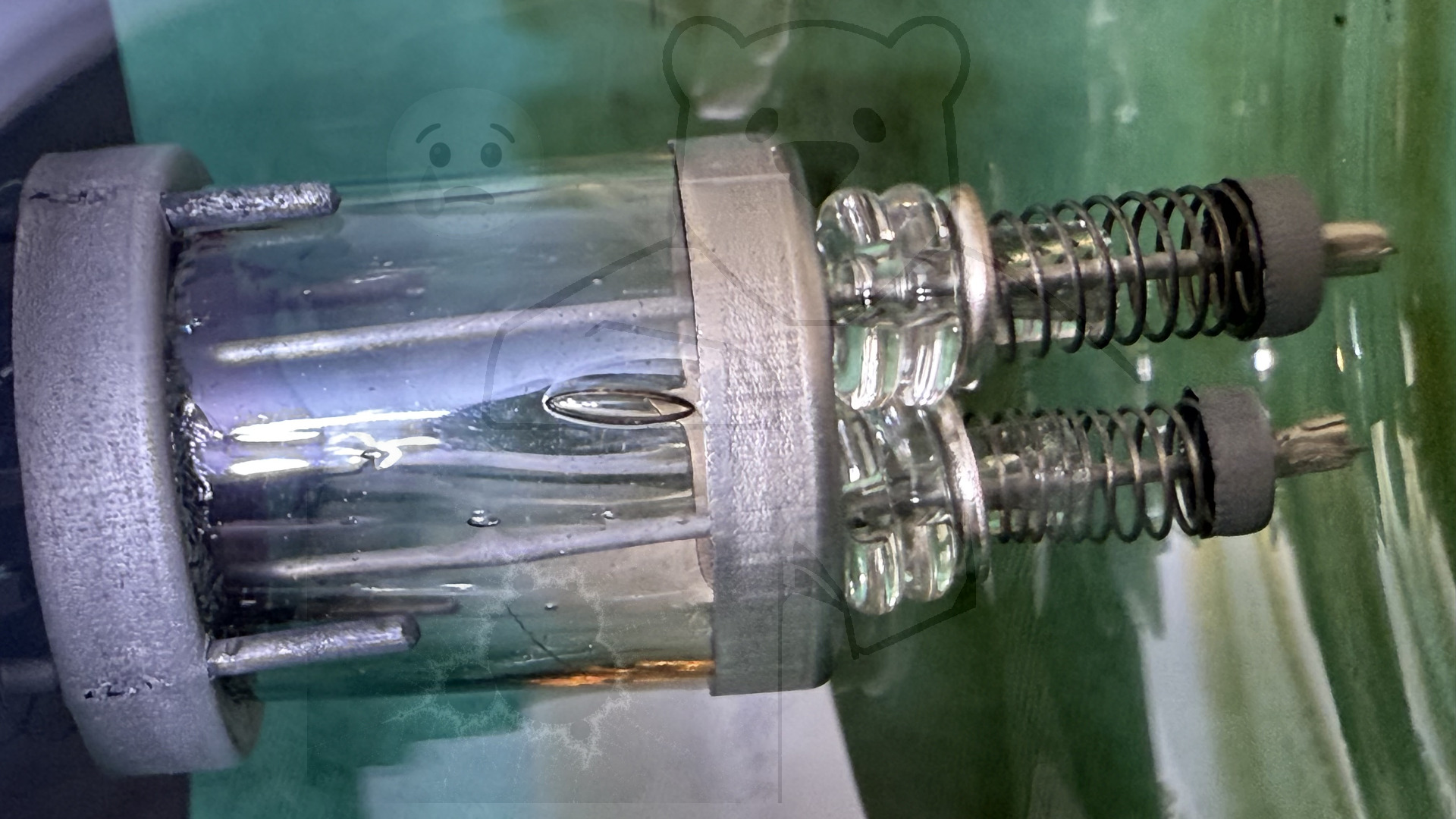

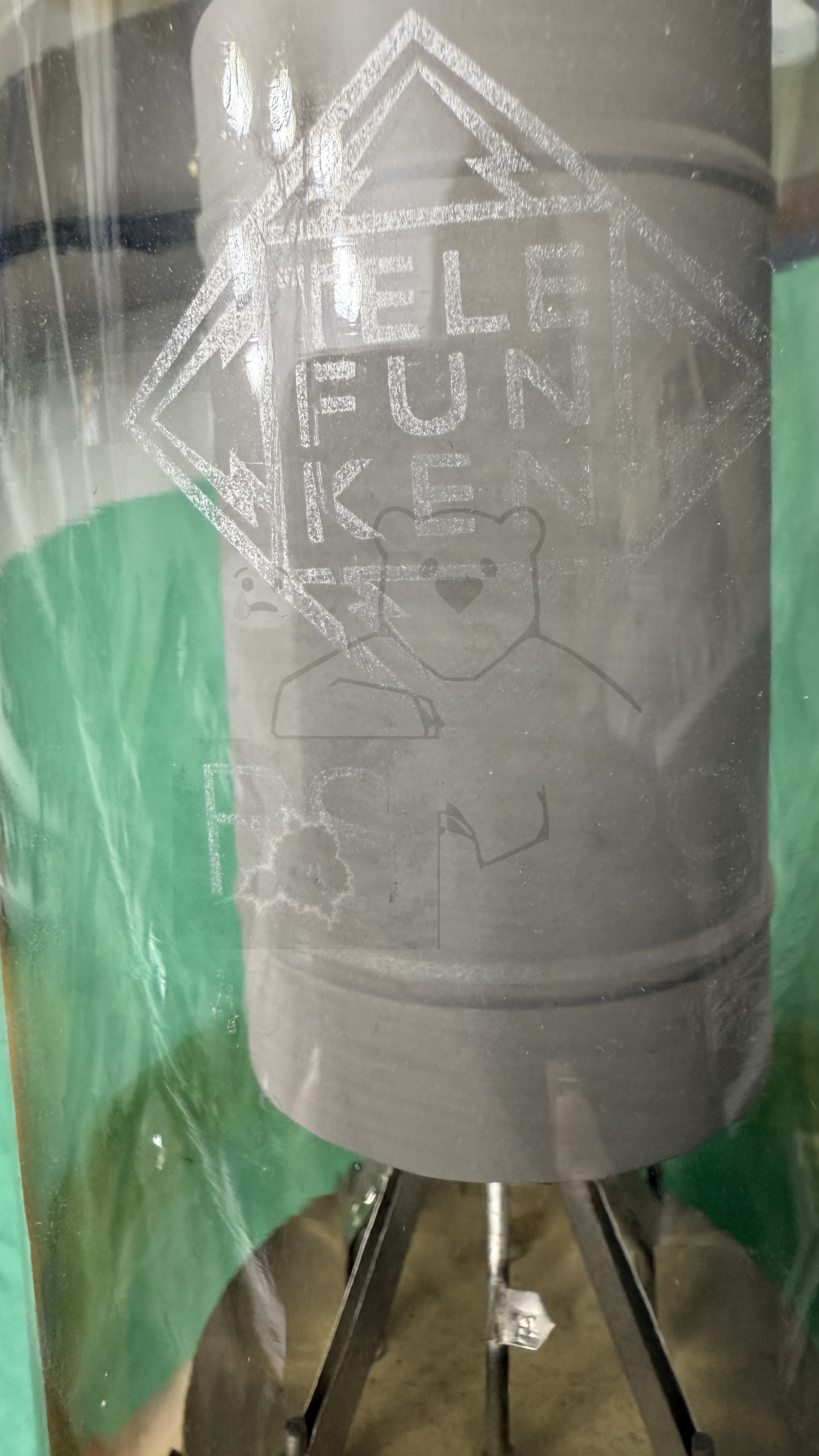

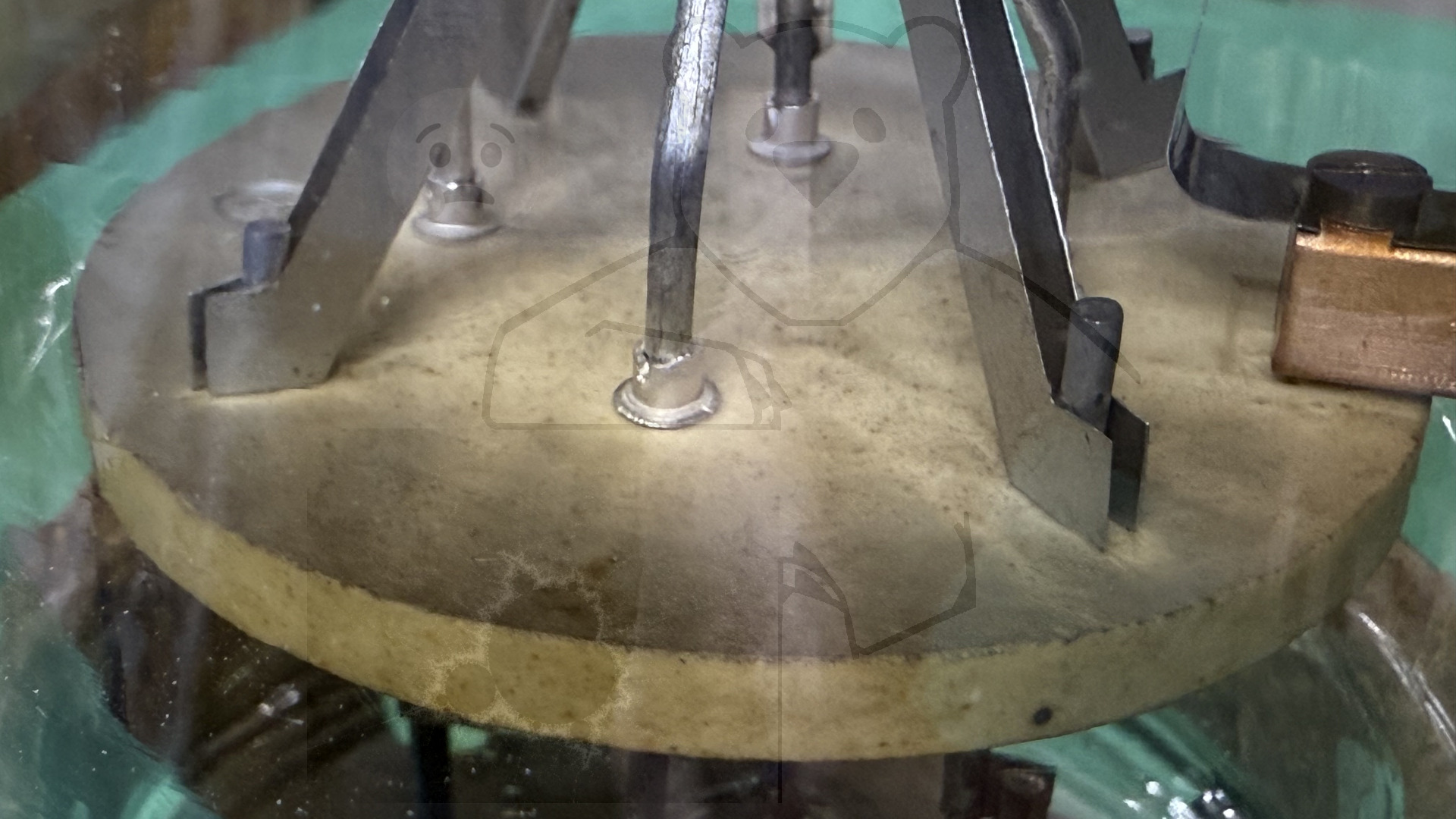

Daten und Bilder der Röhre: RS329

🔎 Beschreibung der Röhre: RS329 Inventarnummer: 06536

Name	→ RS329 📺 Mit Video
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	23
Heizstrom (Ampère)	13,5
Art der Heizung	Direkt

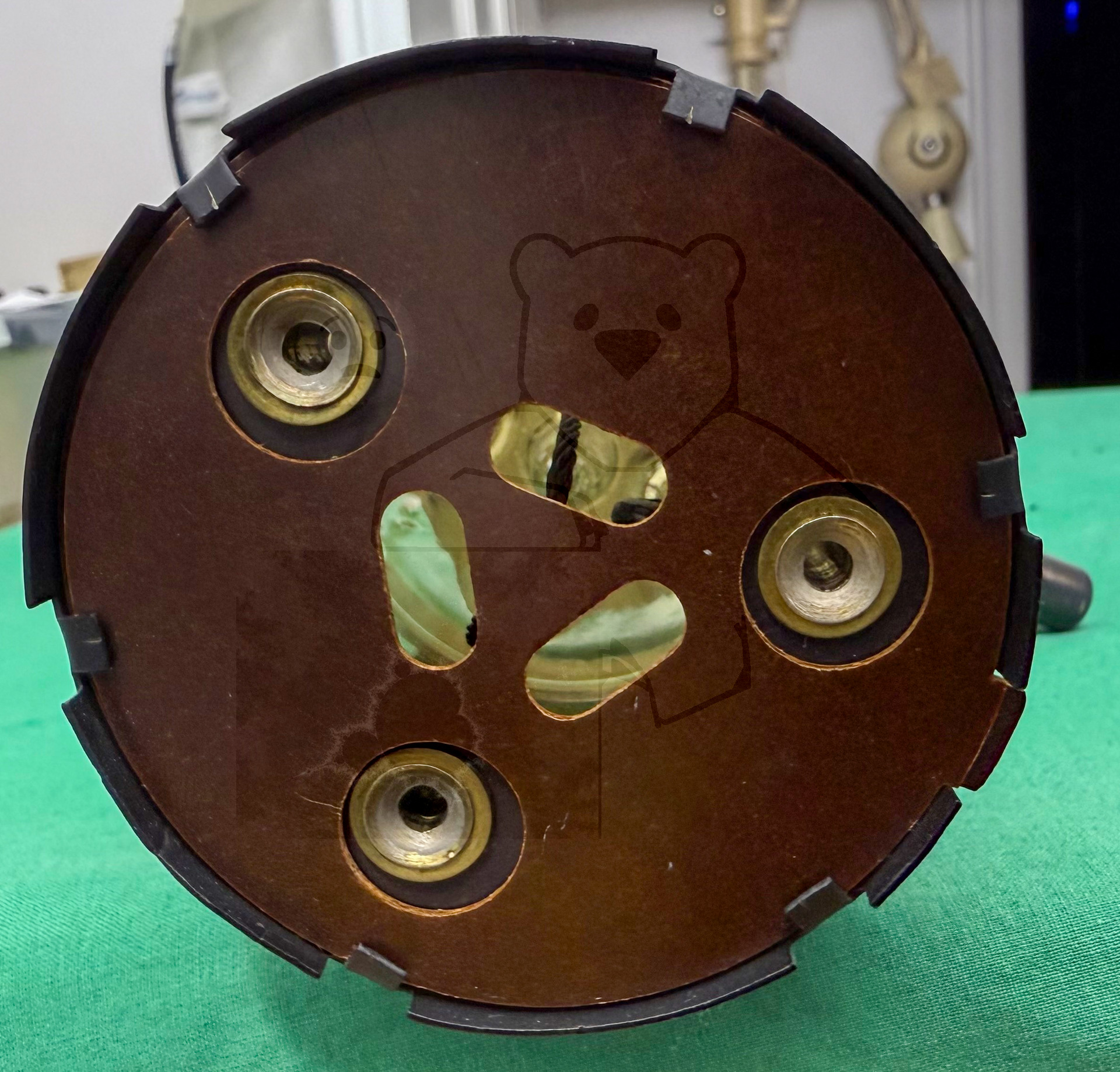

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 3pol. (3 Buchsen) → Liste aller Röhren mit: Telefunkensockel, 3pol. (3 Buchsen)
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	4005/0251/11
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L24

🔎 Beschreibung der Systeme für die Röhre: RS329

	System 1
Kathode	2
Gitter 1	Seitenanschluss
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Seitenanschluss
Anode 2
Leuchtschirm
Heizung	1, 2
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RS329

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RS329

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/o0nuj8rbHFo (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RS329
Datenblatt RS329 Telefunken.pdf (695 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
