Daten und Bilder der Röhre: EL11E

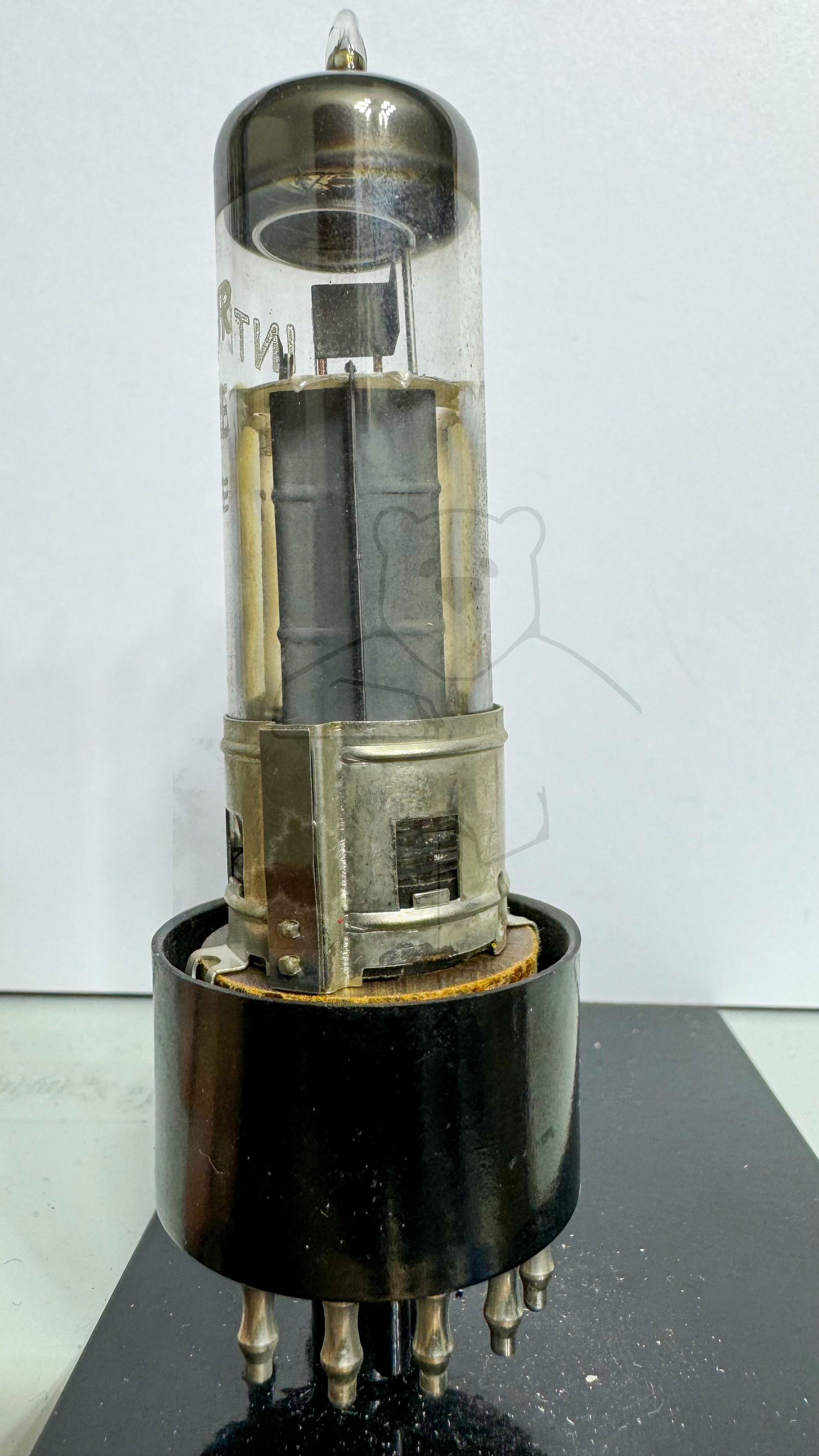

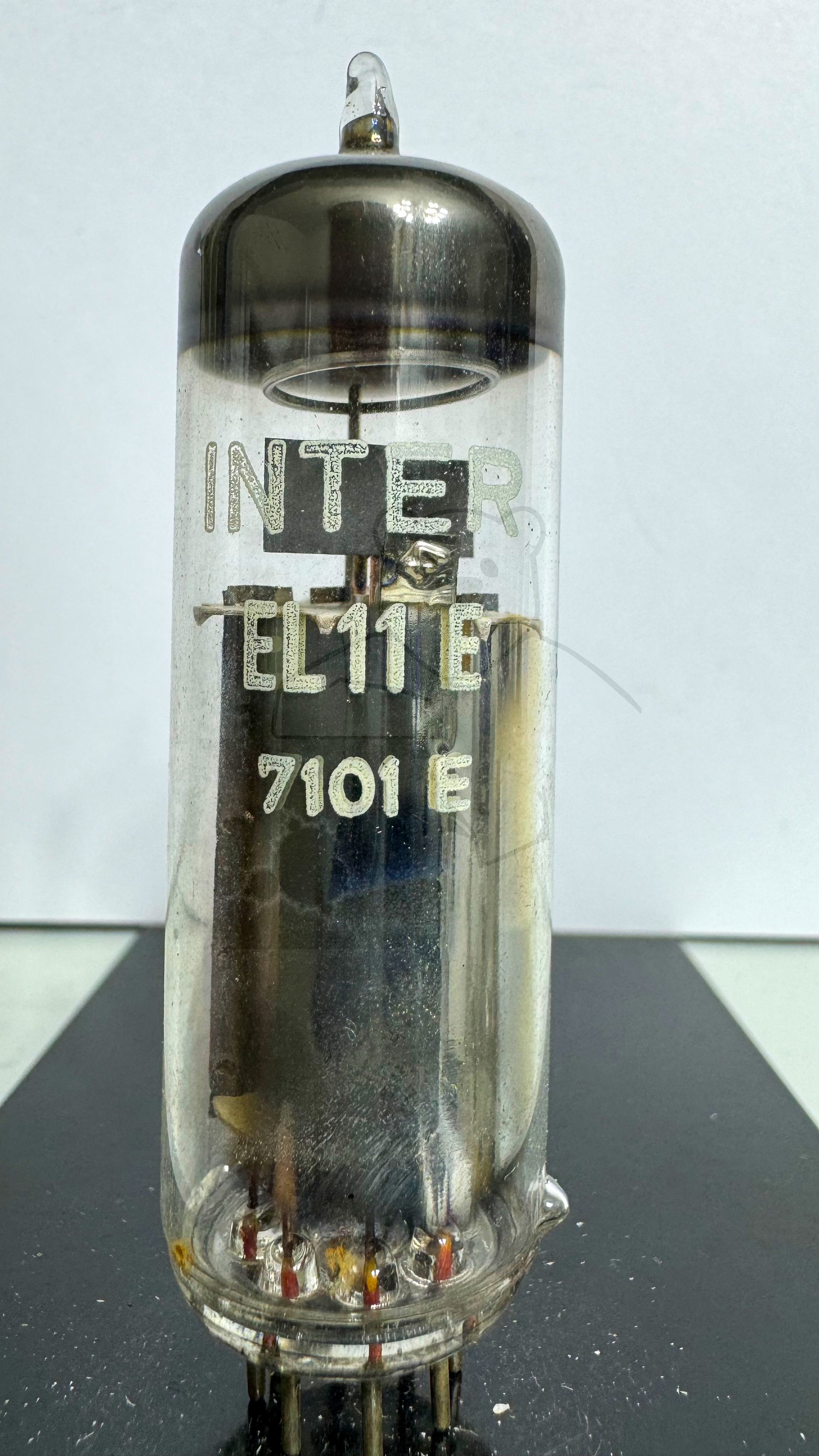

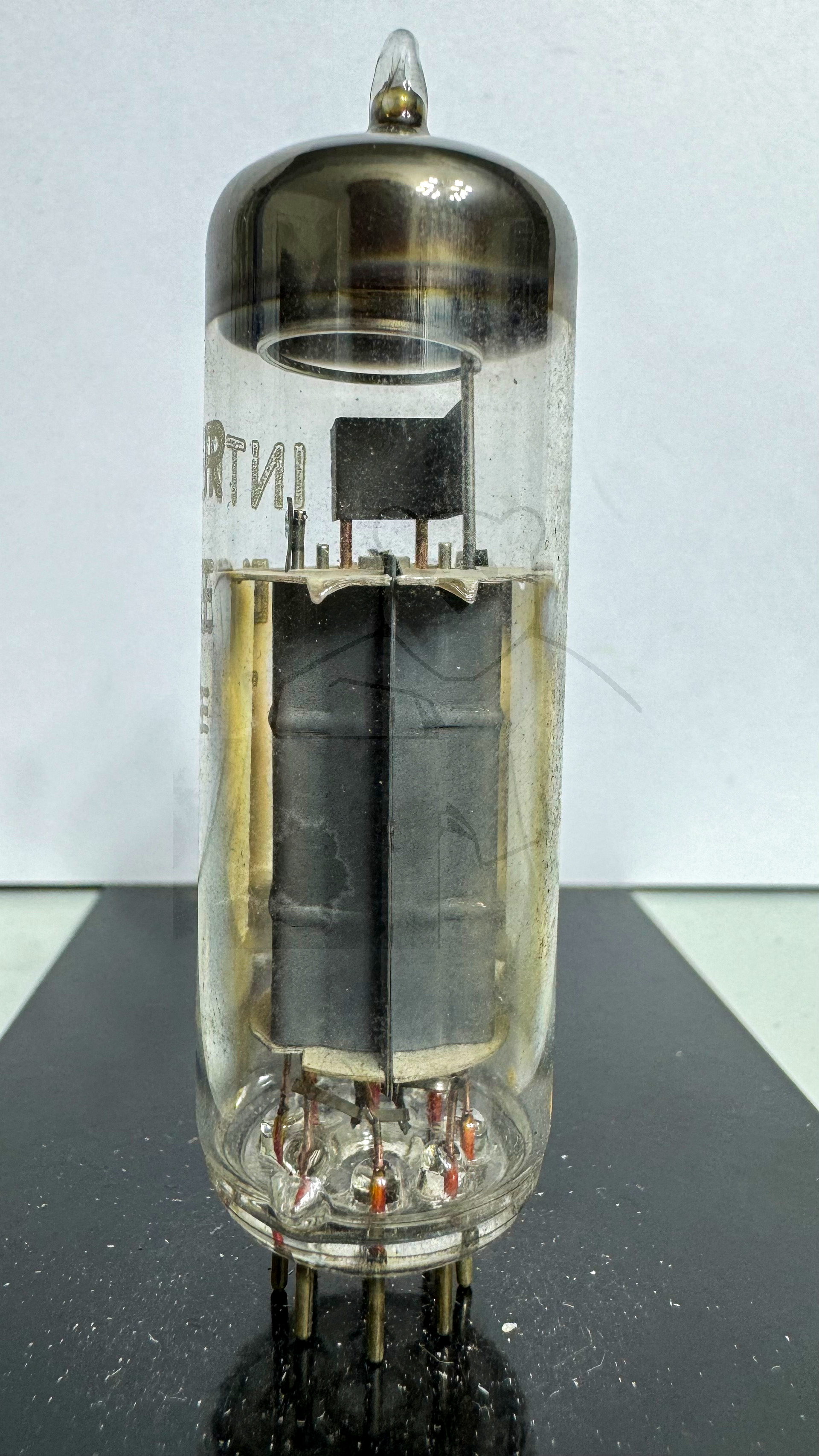

🔎 Beschreibung der Röhre: EL11E Inventarnummer: 06506

Name	→ EL11E
Vergleichsname	6E102 AV1037 → EL11
Hersteller	→ Inter
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,71
Art der Heizung	Indirekt
Röhren mit Sockel	Umgesockelt → Liste aller Röhren mit: Umgesockelt

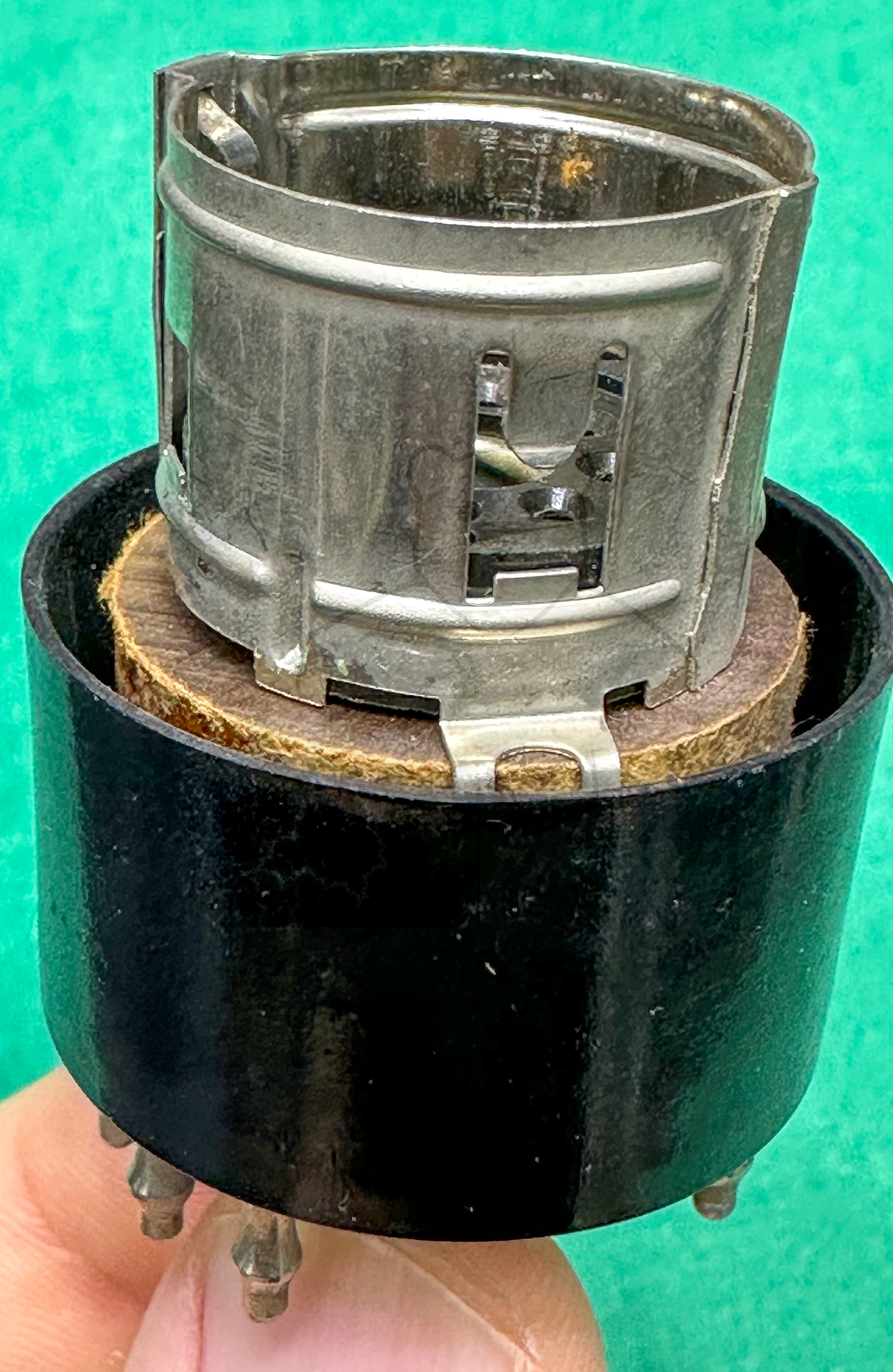

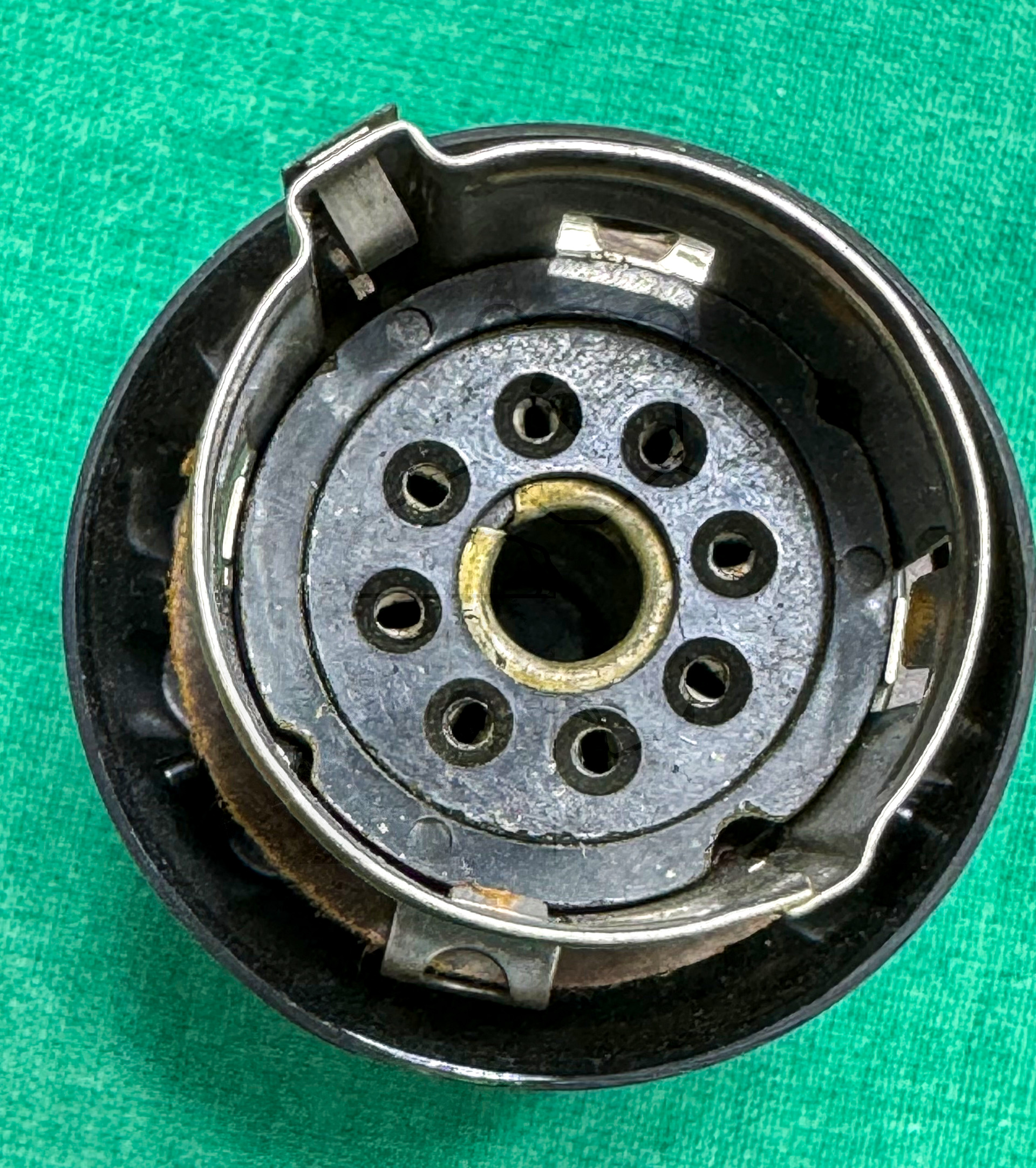

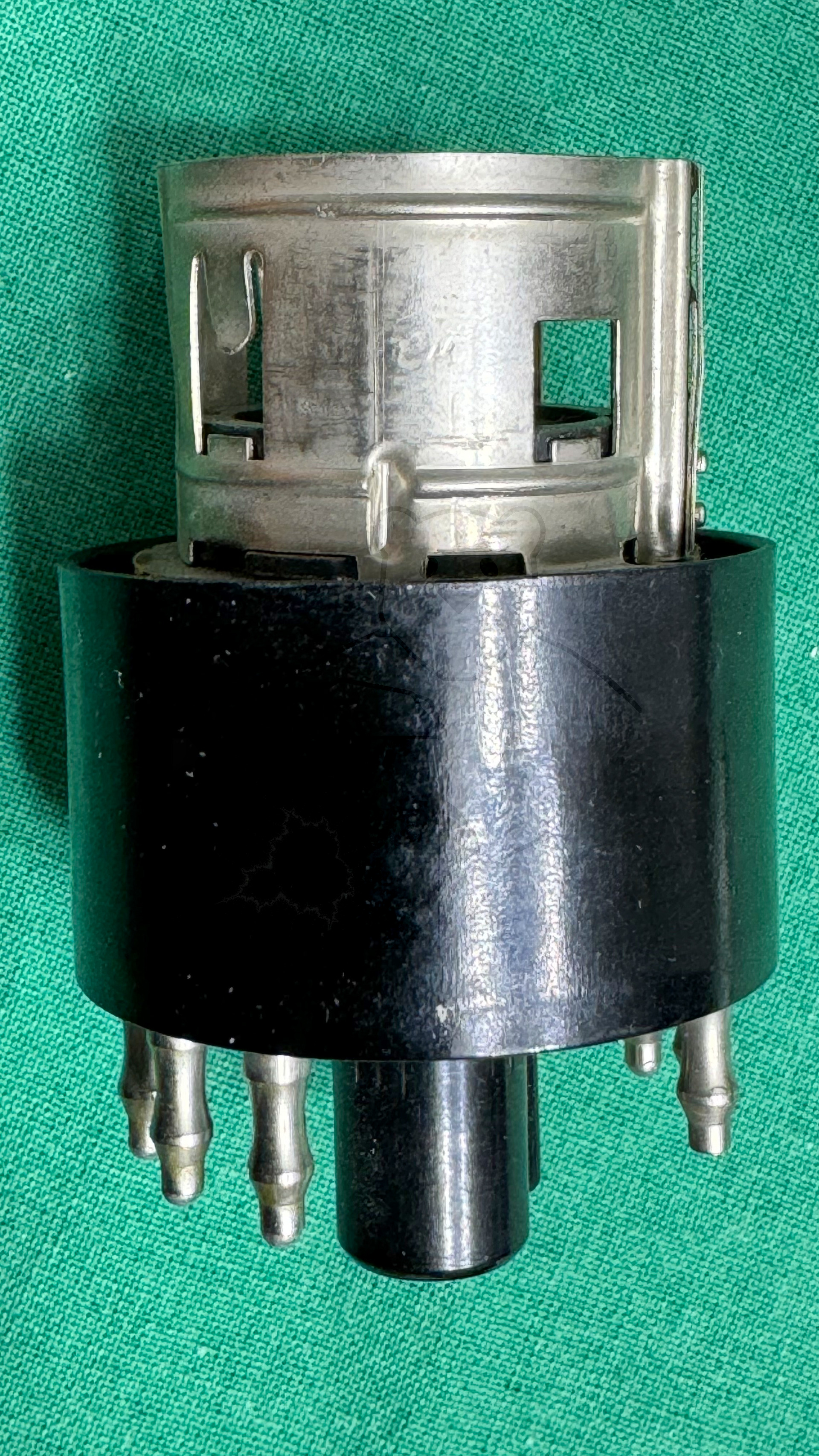

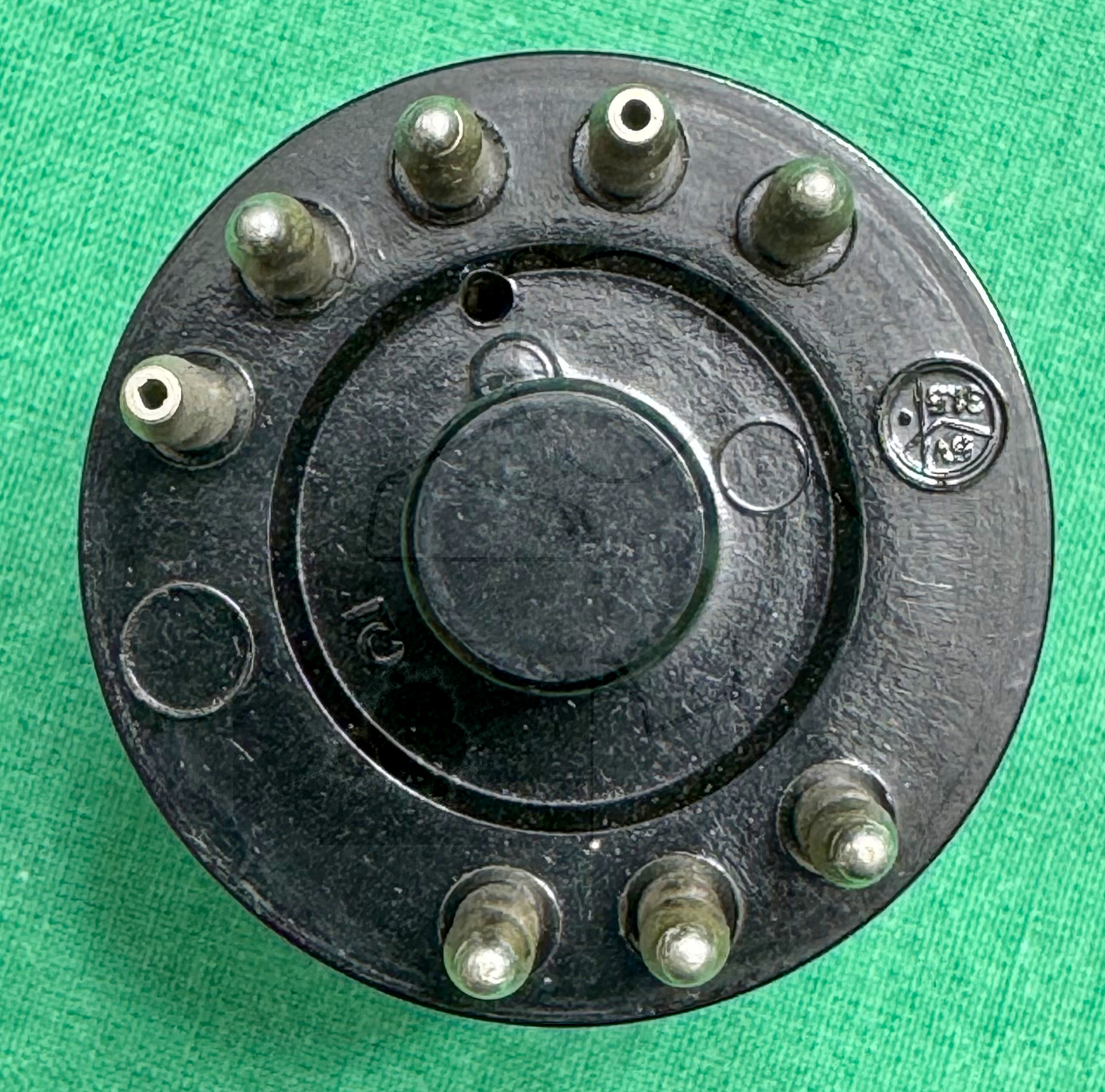

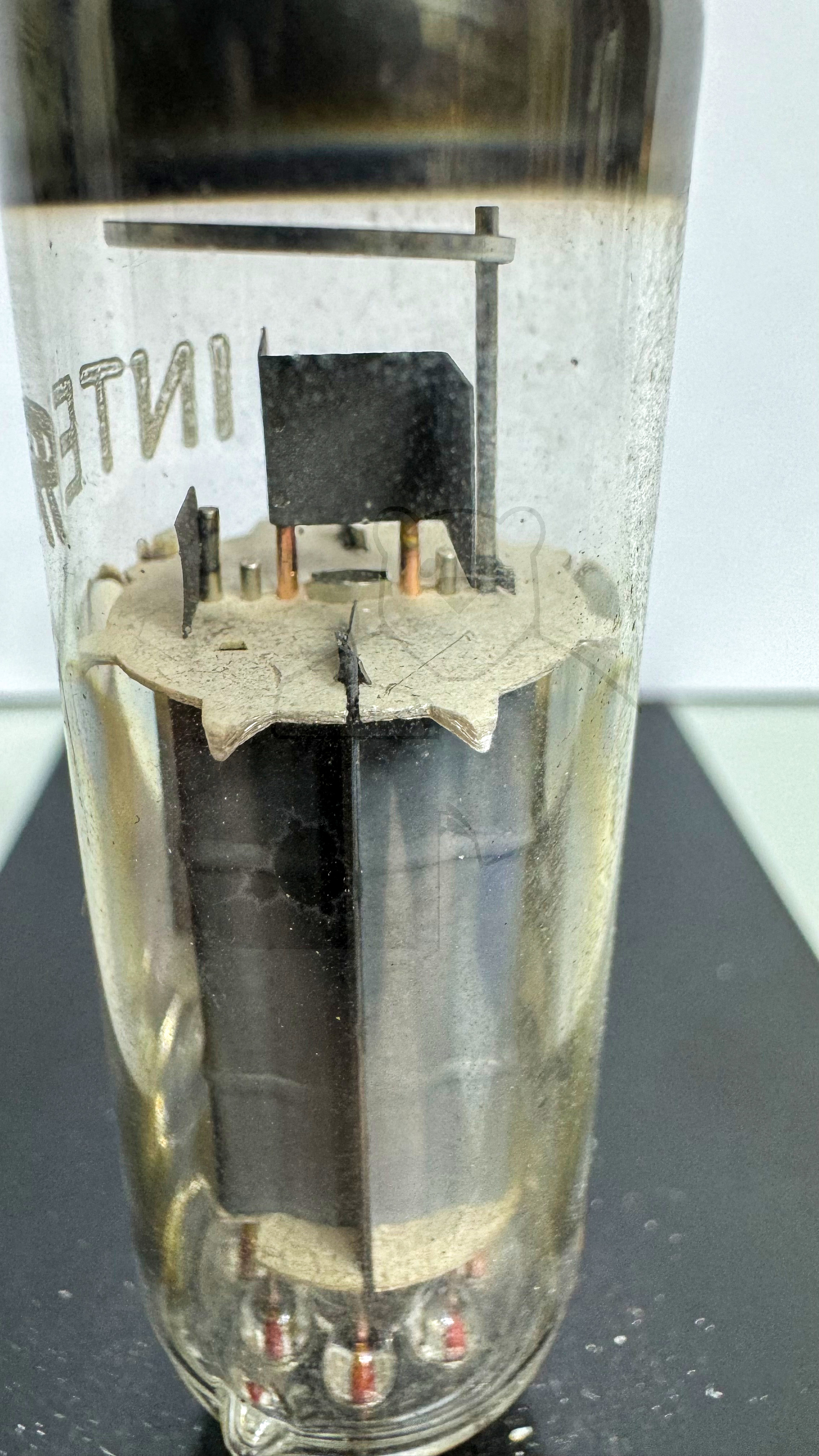

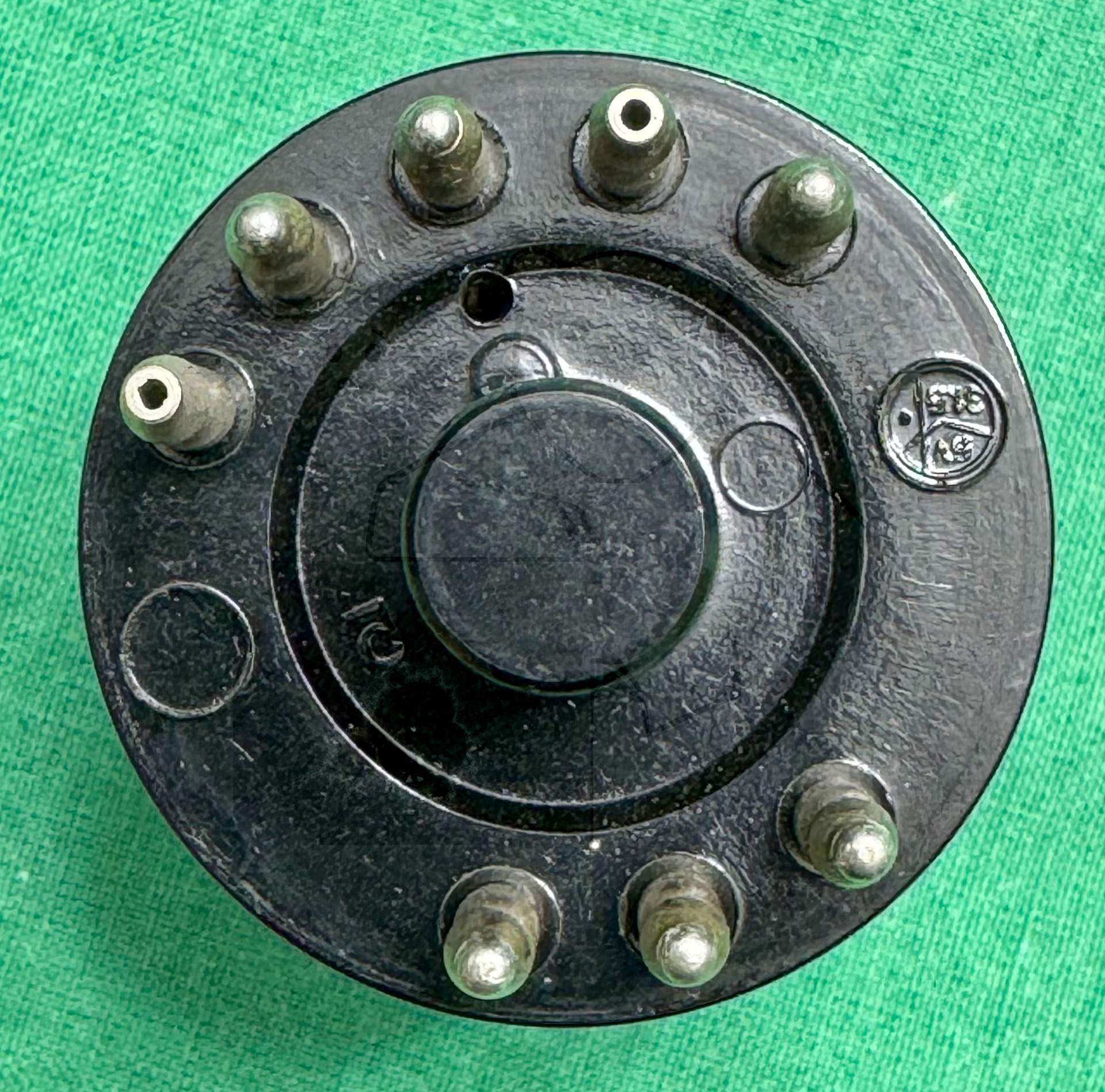

Informationen Röhrentyp	Es handelt sich hierbei um einen Industriellen Adapter der eine → EL41 umsockelt, als Ersatz für eine → EL11.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	7101E
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L16b

🔎 Beschreibung der Systeme für die Röhre: EL11E

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

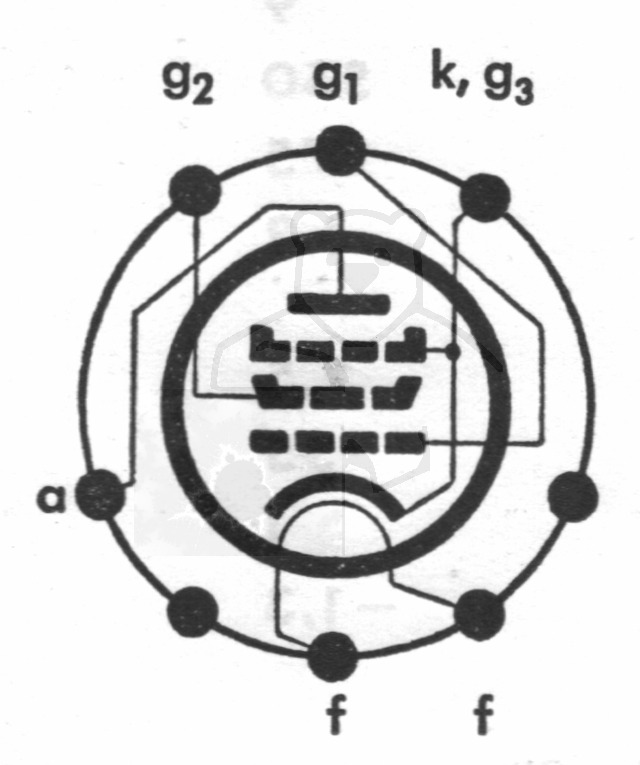

🔎 Sockelschaltung der EL11E

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EL11E
Anwendung EL11.pdf (128 kB)
Datenblatt EL11 Philips.pdf (34 kB)
Datenblatt EL11 RFT.pdf (105 kB)
Datenblatt EL11 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2967 kB)
Pruefkarte EL11 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte EL11 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
