🔎 Beschreibung der Röhre: RS288 Inventarnummer: 06482
| Name | → RS288 📺 Mit Video |
| Vergleichsname | |
| Hersteller | → Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 1,8 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol. |
| Informationen Röhrentyp | |
| Informationen | Schraube der Anodenkappe fehlt |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S44a |
🔎 Beschreibung der Systeme für die Röhre: RS288
| System 1 | |
| Kathode | 5 |
| Gitter 1 | Kappe |
| Gitter 2 | 4 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Senderoehre, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der RS288
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu RS288
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/T3298rPYzXA (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: RS288
Datenblatt RS288 Telefunken.pdf (831 kB)
Pruefkarte RS288 - Funke W19 Roehrenpruefer.pdf (154 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: RS288

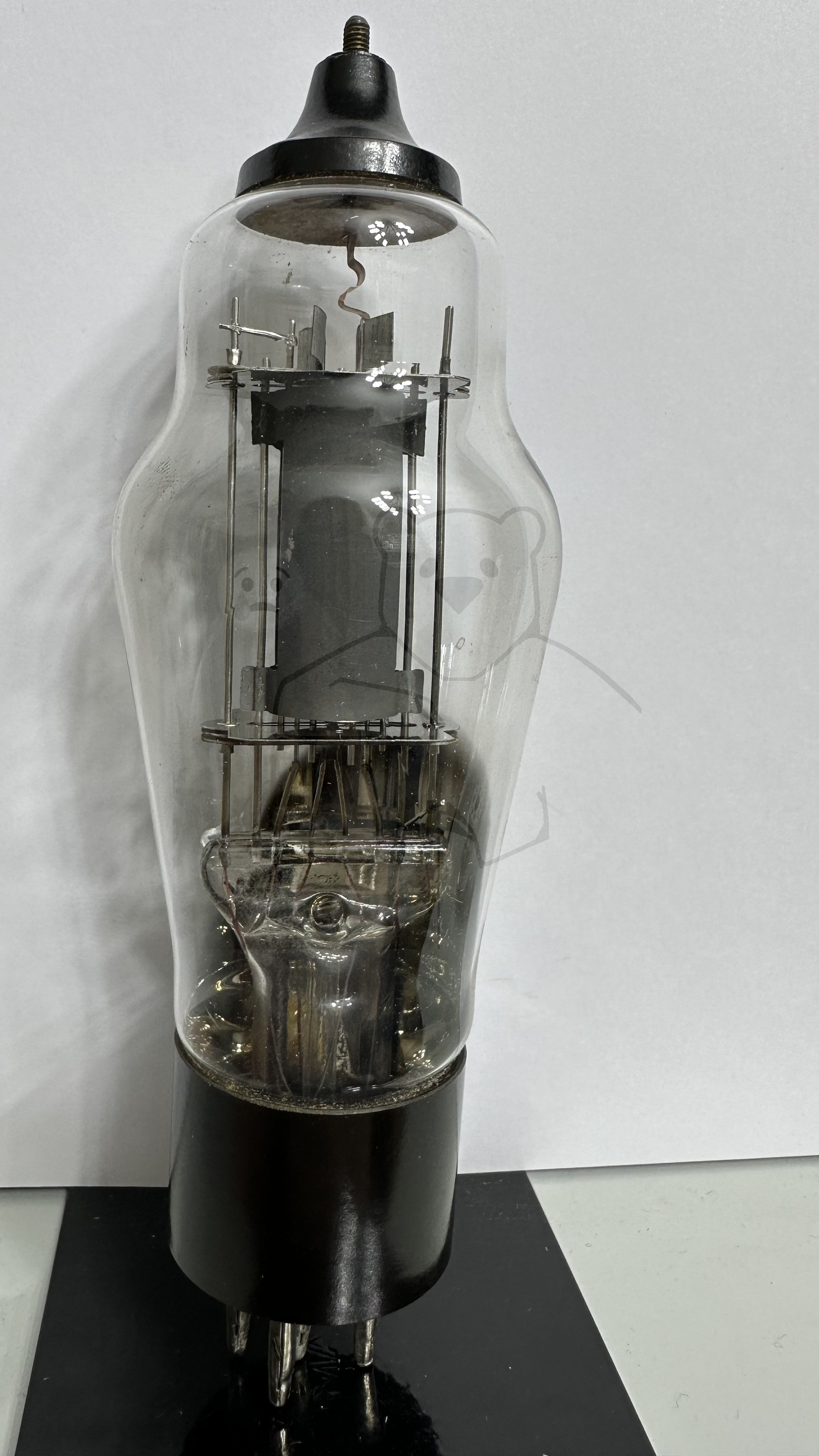

Röhre RS288 #6482 Bild 1
