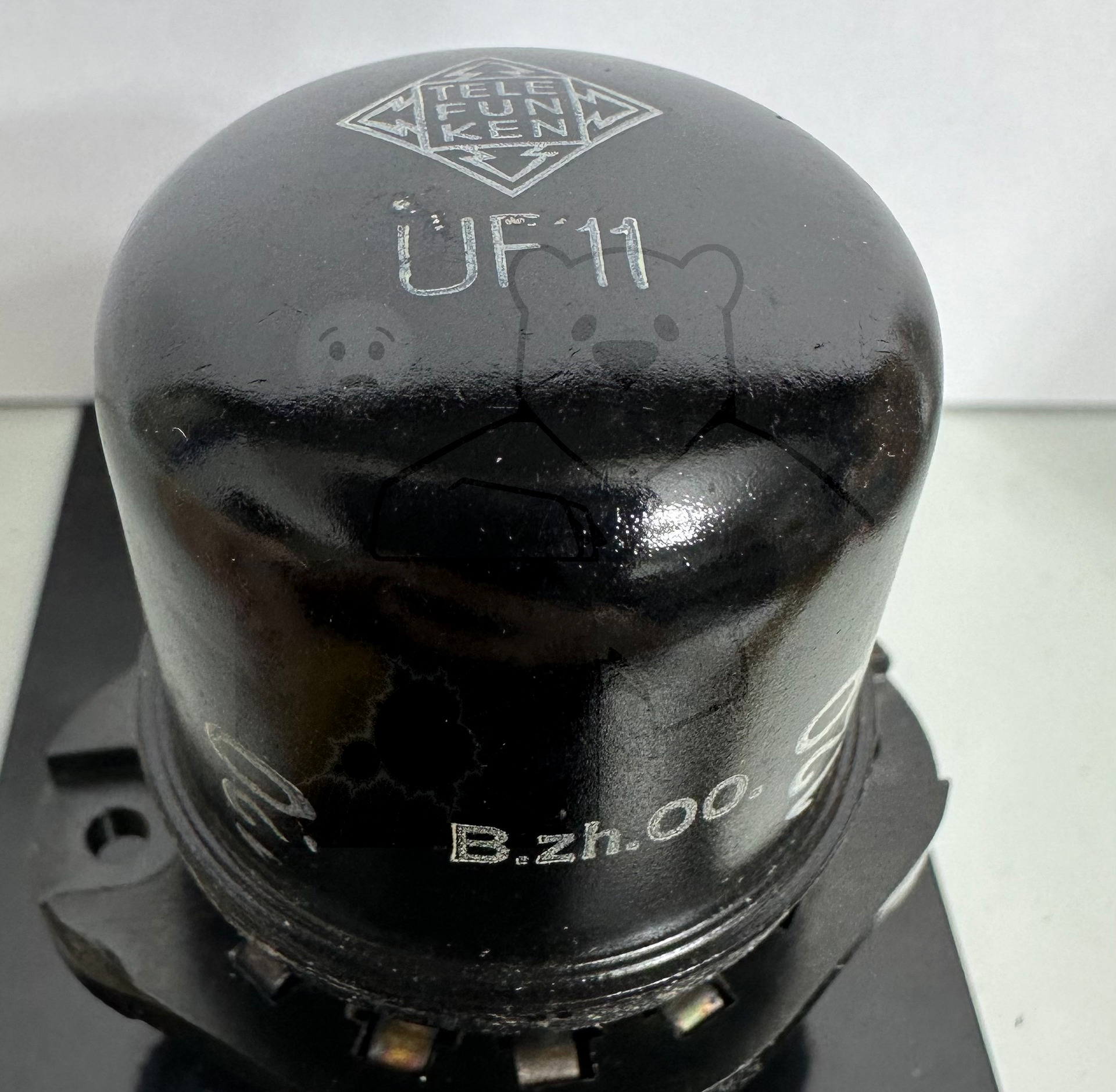

Daten und Bilder der Röhre: UF11

🔎 Beschreibung der Röhre: UF11 Inventarnummer: 06463

Name	→ UF11
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	15
Heizstrom (Ampère)	100
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	120
Ätz- Produktionscode

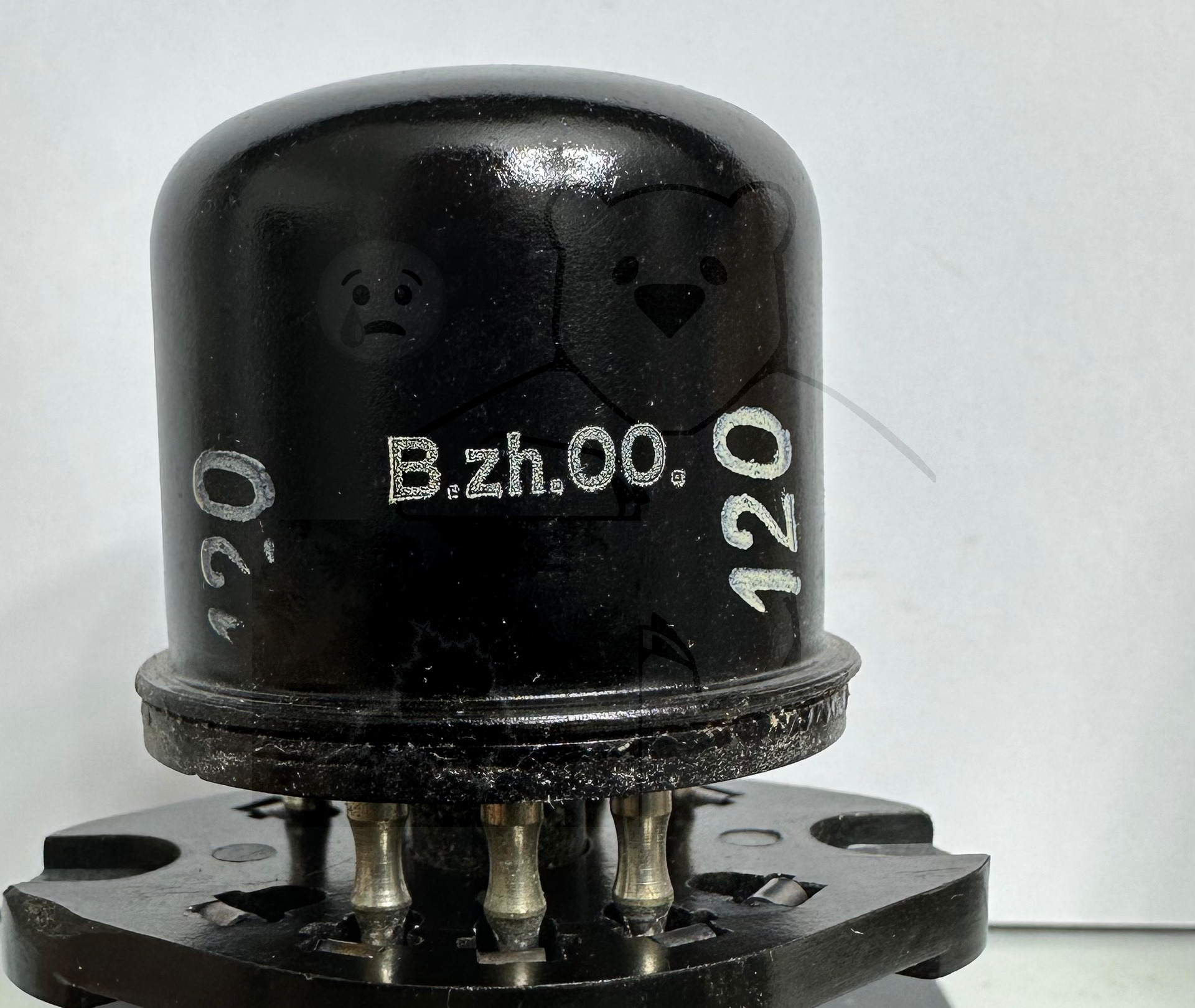

Serien Nummer	zh00
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S110b

🔎 Beschreibung der Systeme für die Röhre: UF11

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	8
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UF11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UF11
Anwendung UF11 Funkschau.pdf (103 kB)
Anwendung UF11 Funkwerk Röhren Dokumente.pdf (2277 kB)
Datenblatt UF11 Miniwatt [www.tubedata.info].pdf (257 kB)
Datenblatt UF11 Telefunken.pdf (317 kB)
Pruefkarte UF11 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte UF11 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
