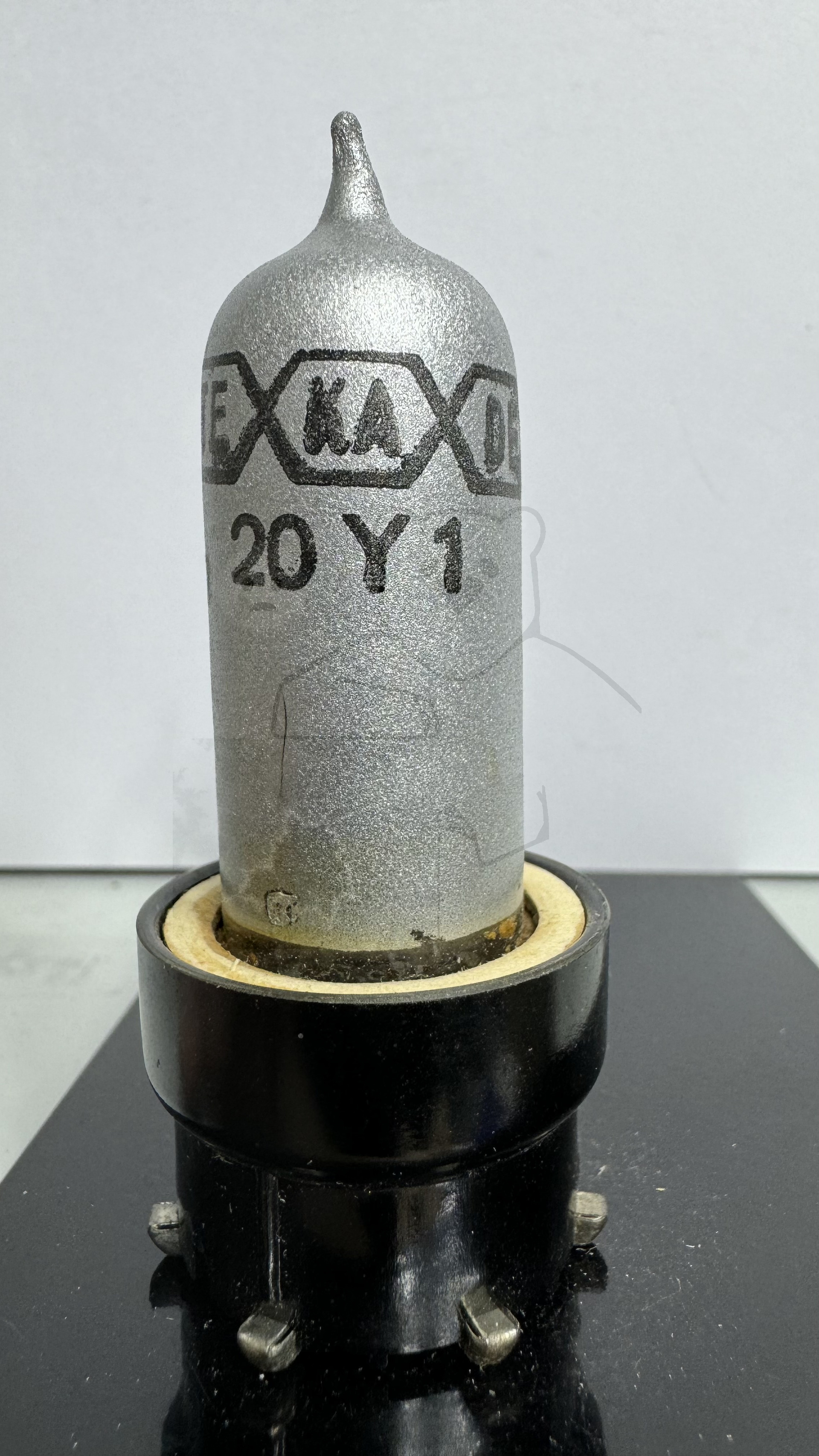

Daten und Bilder der Röhre: 20Y1

🔎 Beschreibung der Röhre: 20Y1 Inventarnummer: 06456

Name	→ 20Y1
Vergleichsname	→ CY1
Hersteller	→ TeKaDe
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

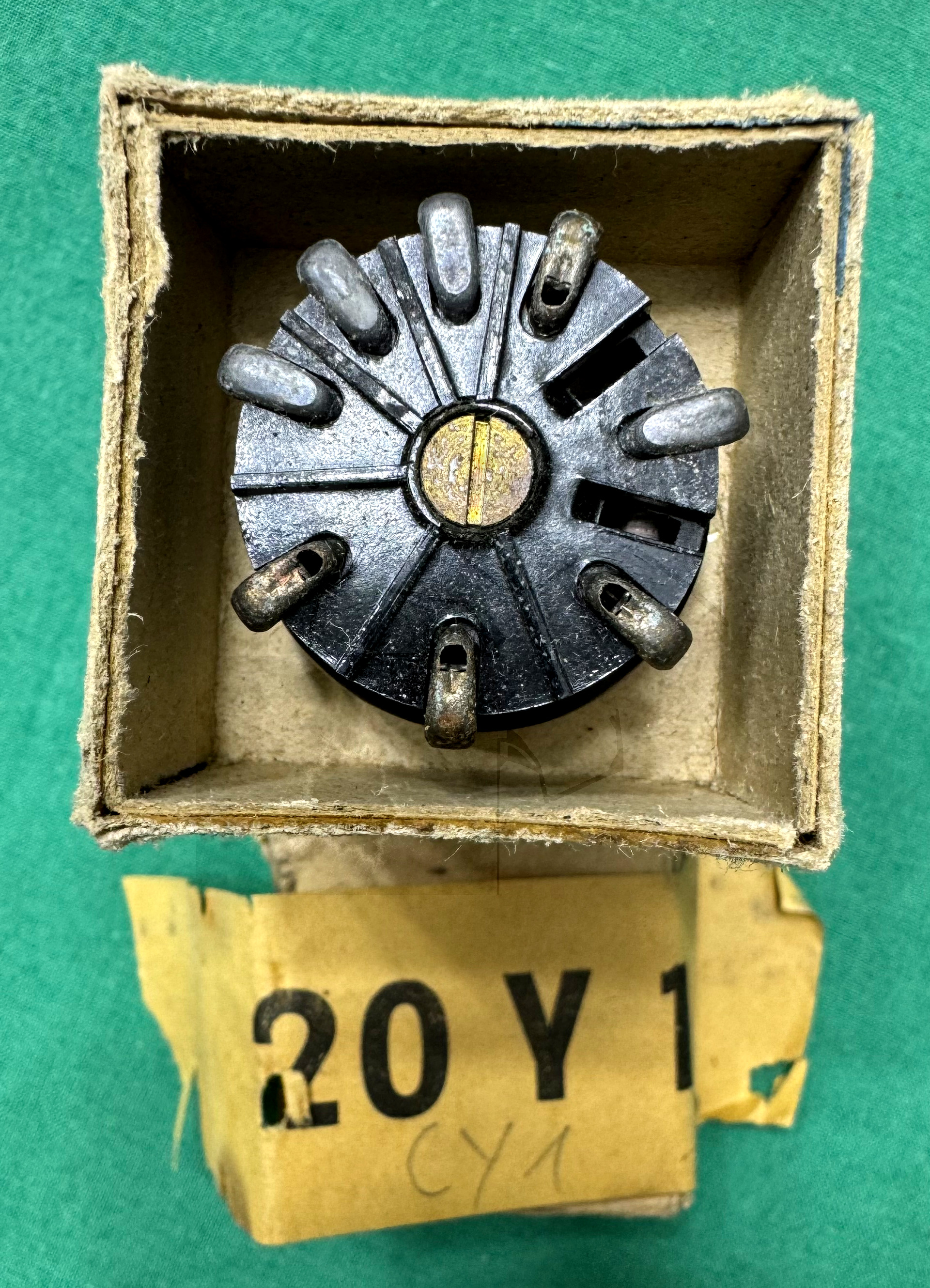

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.

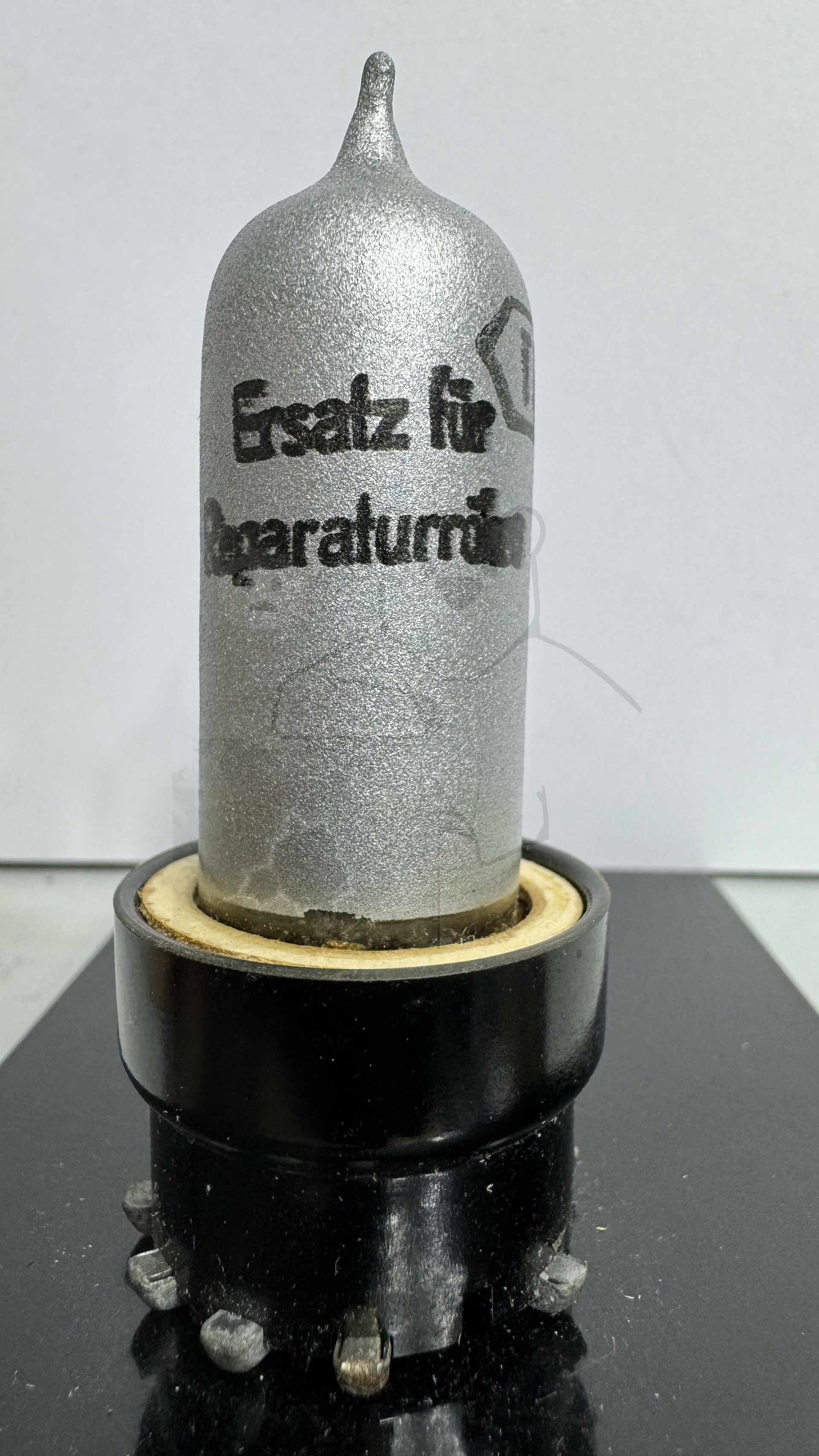

Informationen Röhrentyp	„Notröhre“ - Ersatz für Reparaturzwecke. Entspricht der CY1 Diese Röhre wurden direkt nach dem 2. Weltkrieg als „Notröhre“ produziert. Dafür wurden vorhandene Wehrmachtsröhren umgesockelt und neu beschriftet.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

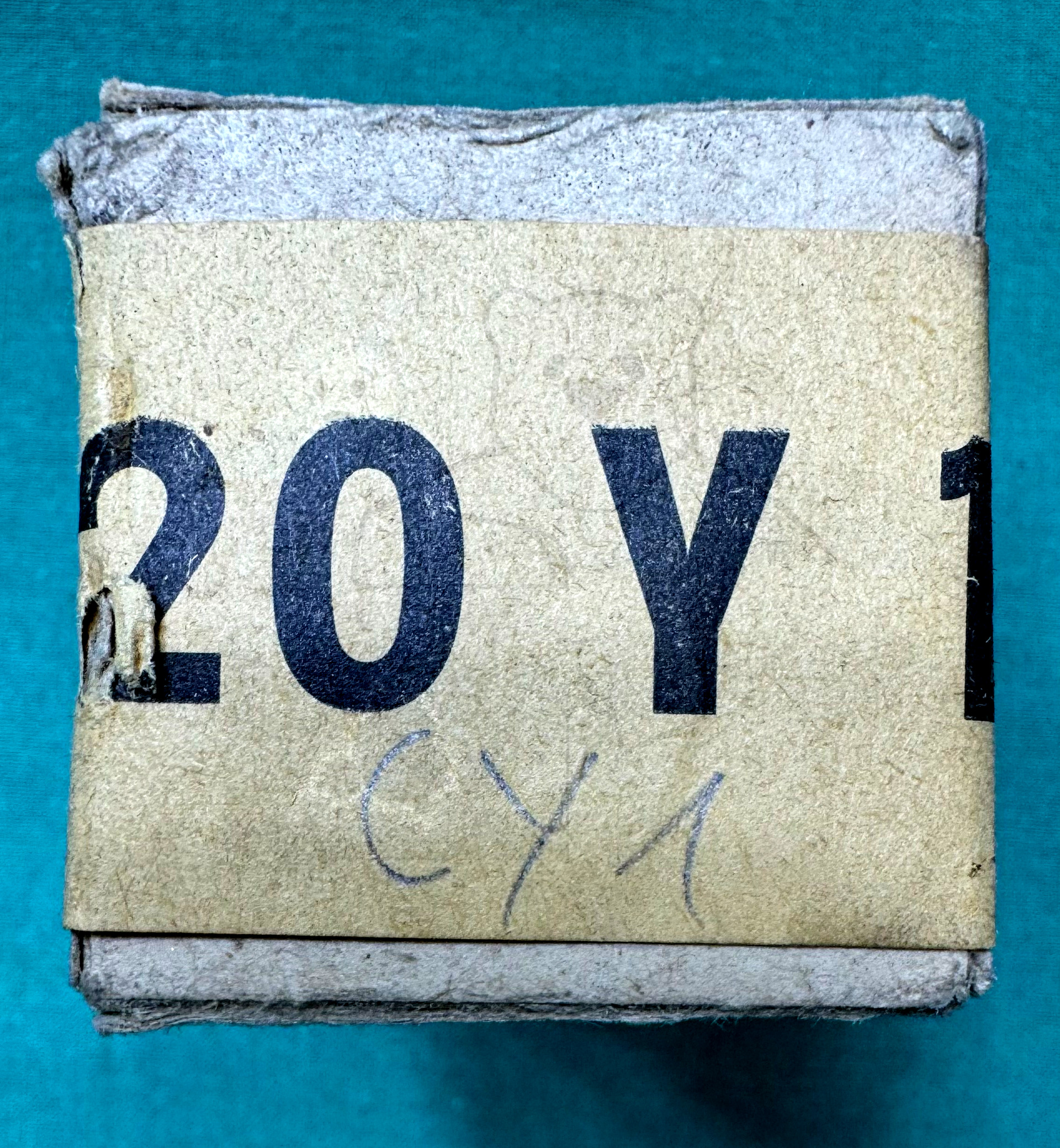

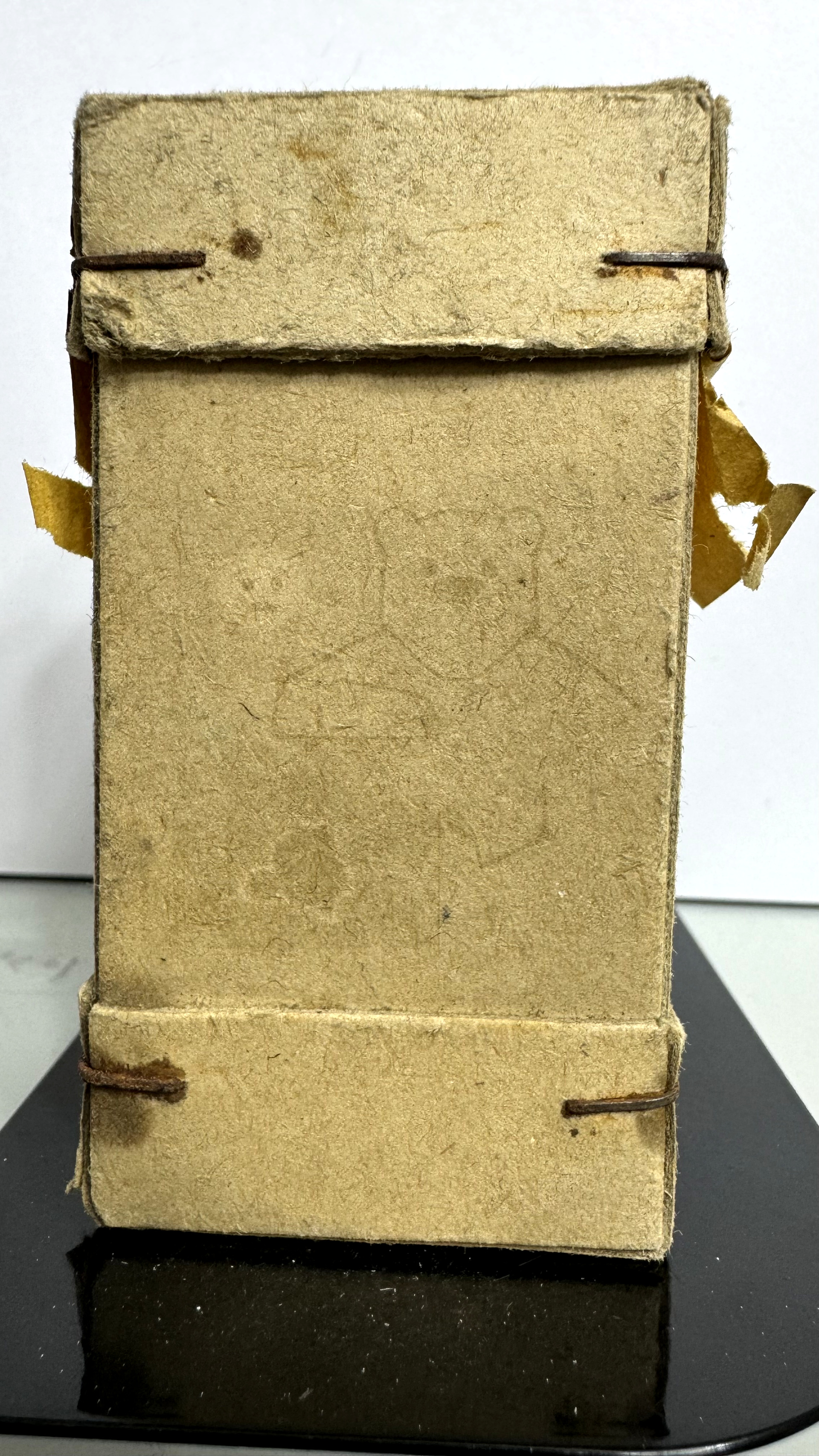

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S42c

🔎 Beschreibung der Systeme für die Röhre: 20Y1

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 20Y1

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 20Y1
Datenblatt CY1 20Y1 Philips.pdf (35 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
