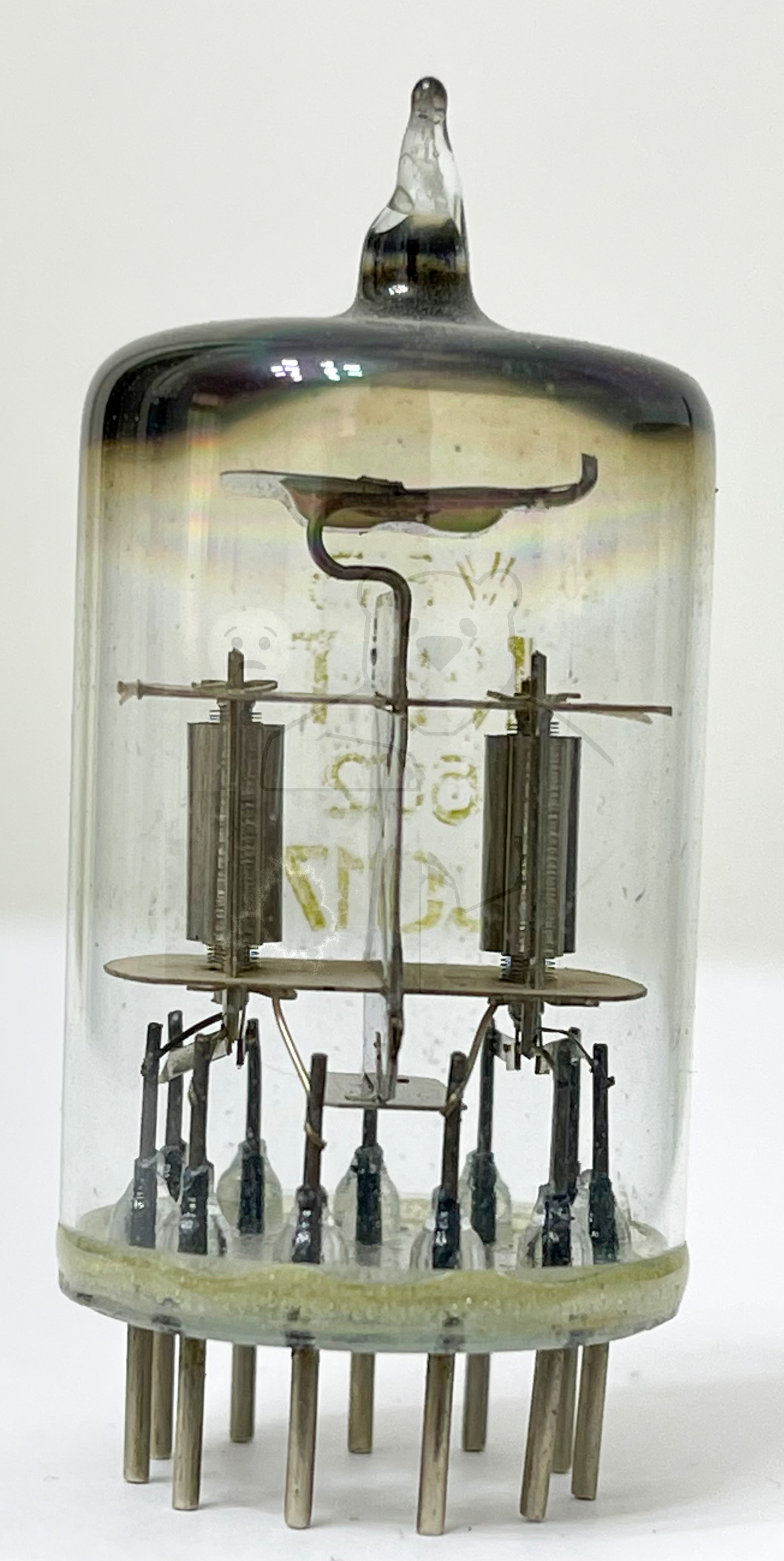

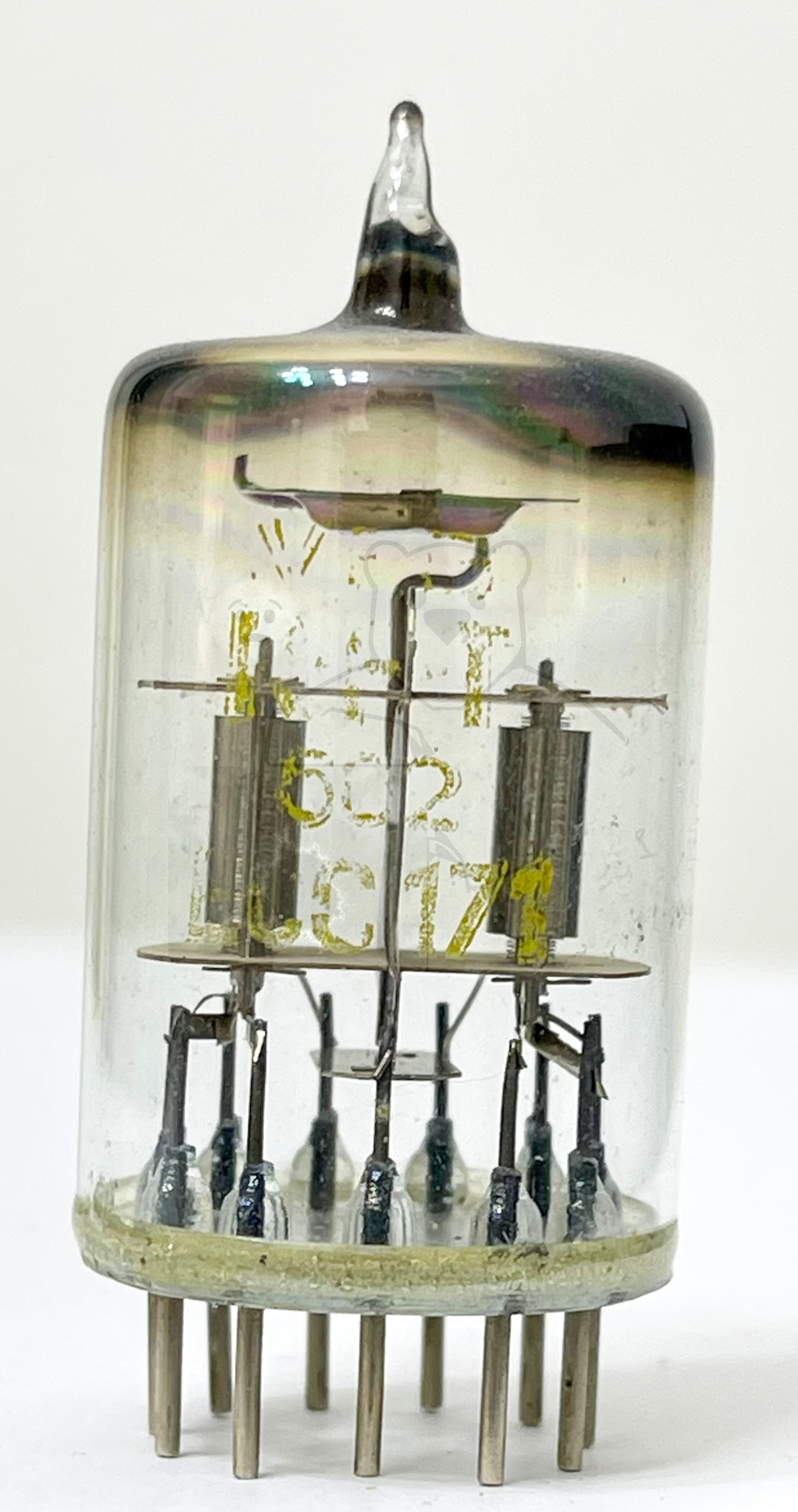

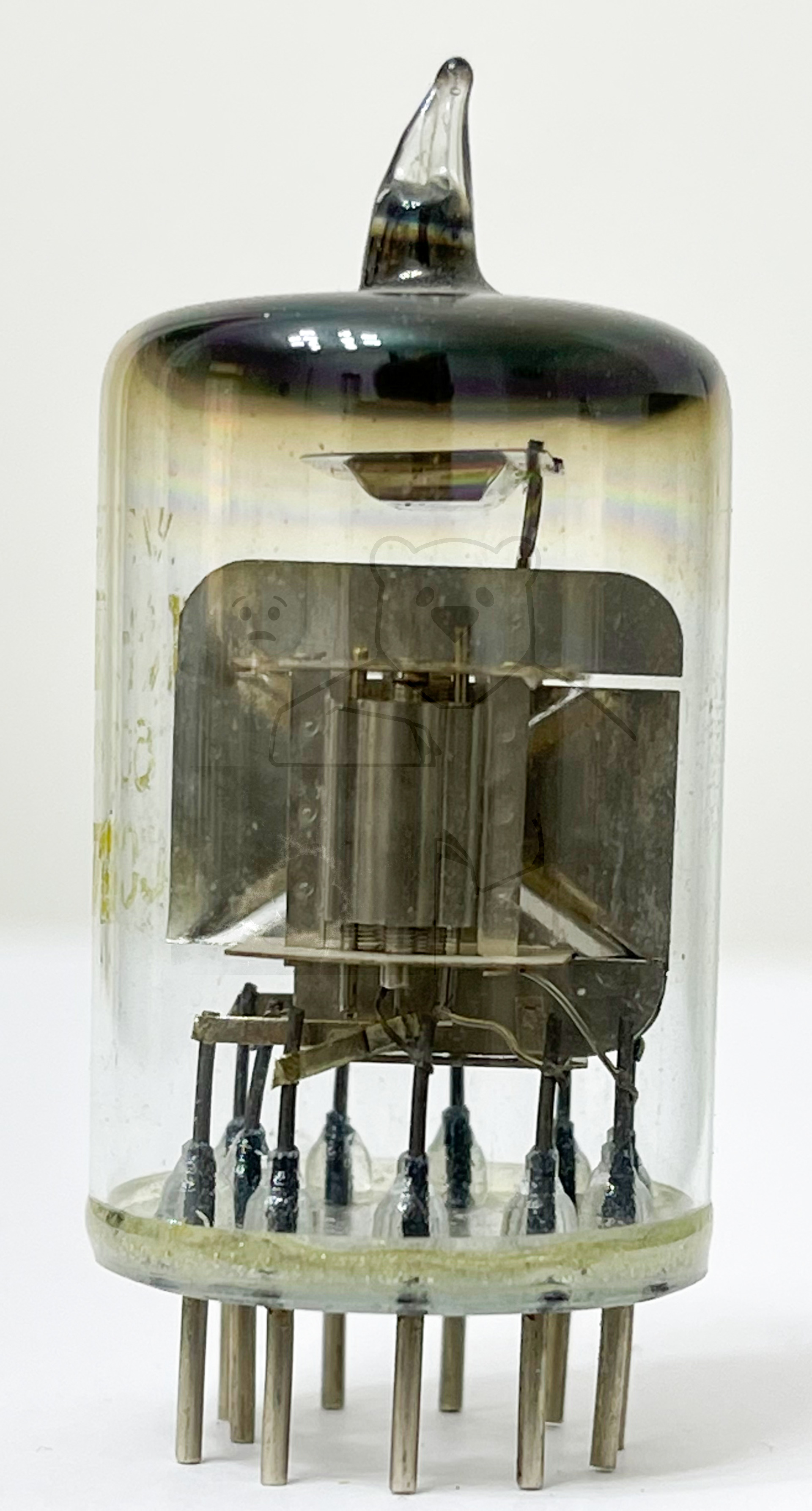

Daten und Bilder der Röhre: ECC171

🔎 Beschreibung der Röhre: ECC171 Inventarnummer: 06431

Name	→ ECC171 📺 Mit Video
Vergleichsname
Hersteller	→ R-F-T
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	?
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Gnome, 11pol. (Nur in der DDR) → Liste aller Röhren mit: Gnome, 11pol. (Nur in der DDR)
Informationen Röhrentyp	Röhren der 170'er Serie sind als 'Gnome Röhren' bekannt. Diese wurden in der DDR ab ca. 1949 vom 'Funkwerk Erfurt' entwickelt. Diese Serie existierte nur als Labormuster bzw. Kleinserie und es sind nur sehr wenige Geräte bekannt, in denen diese Röhren verwendet wurden.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L21

🔎 Beschreibung der Systeme für die Röhre: ECC171

	System 1	System 2
Kathode	3	8
Gitter 1	4	7
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	6
Anode 2
Leuchtschirm
Heizung	1, 2	9, 10
Abschirmung	11	11
Funktion	→ Triode, Allgemein	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ECC171

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 YouTube Video zu ECC171

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/nbqhksjFHjE (Durch Anklicken verlassen Sie diese Webseite!)

🔎 YouTube Video zu ECC171

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/GlcD7ini9cQ (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: ECC171
Datenblatt ECC171 Information zu Gnom-Röhren.pdf (354 kB)
Datenblatt ECC171 RFT Version 1.pdf (293 kB)
Datenblatt ECC171 RFT Version 2.pdf (539 kB)
Datenblatt EF175 RFT Version 1.pdf (293 kB)
Datenblatt UF173 Information zu Gnom-Röhren.pdf (354 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
