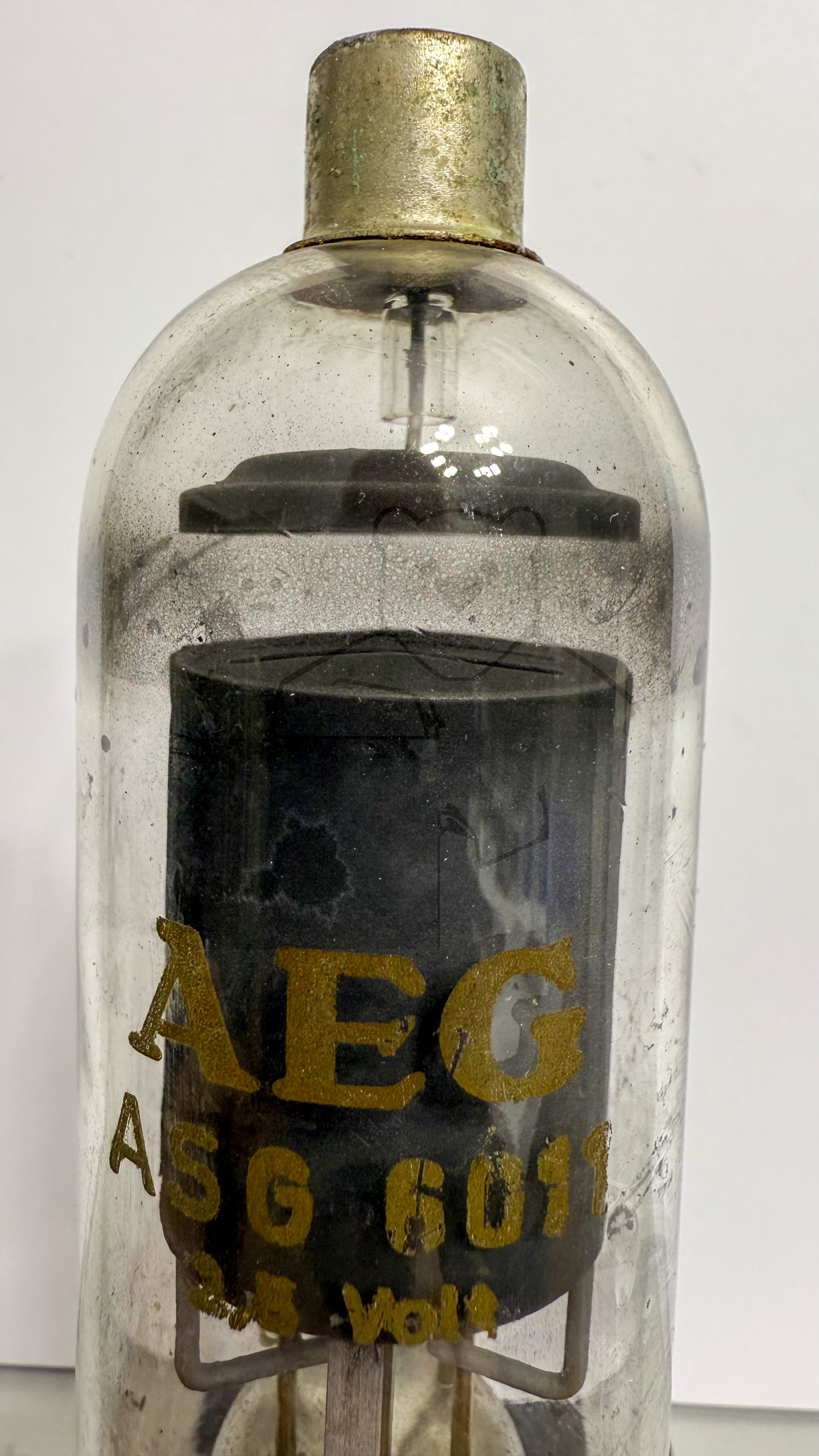

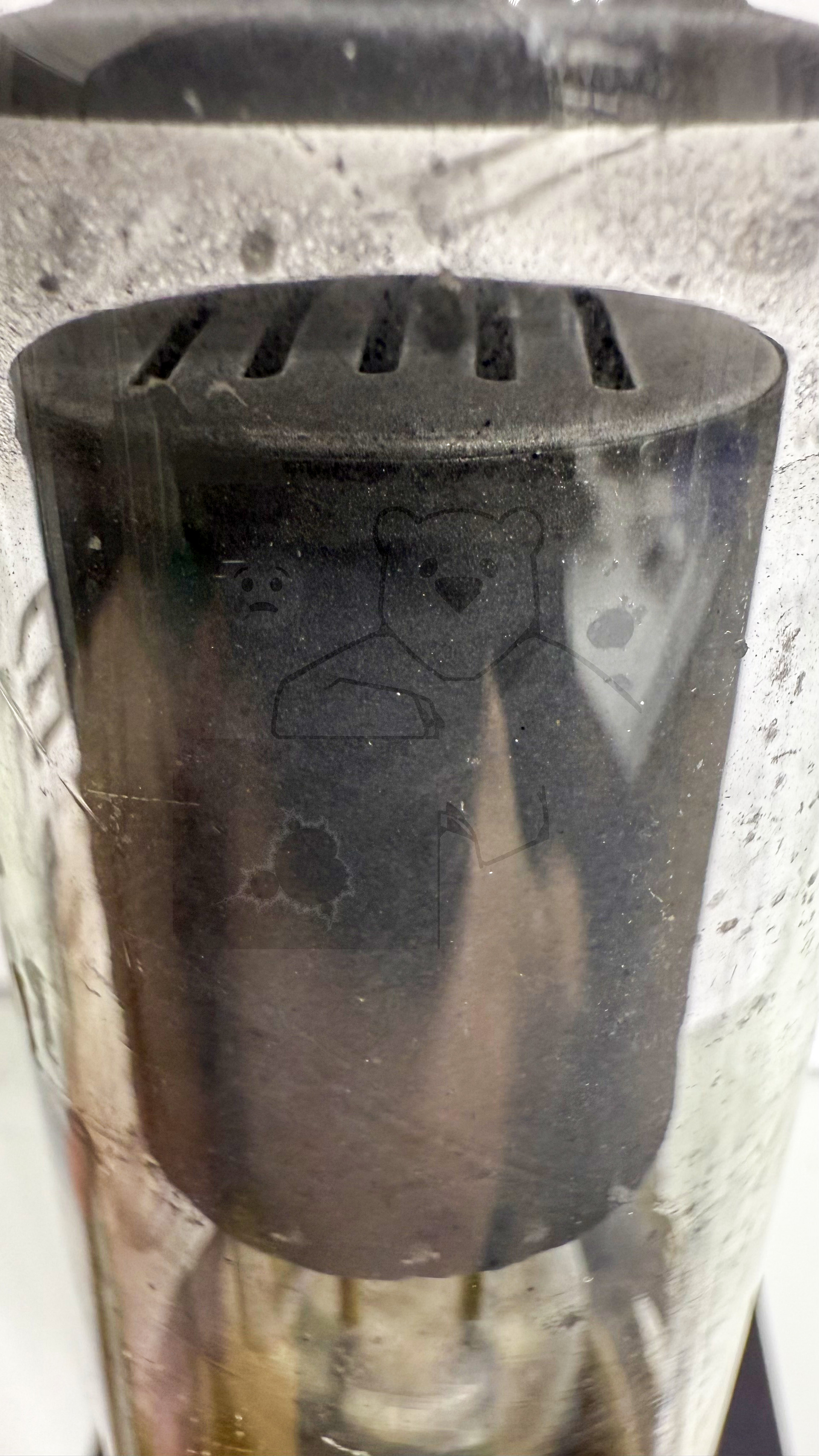

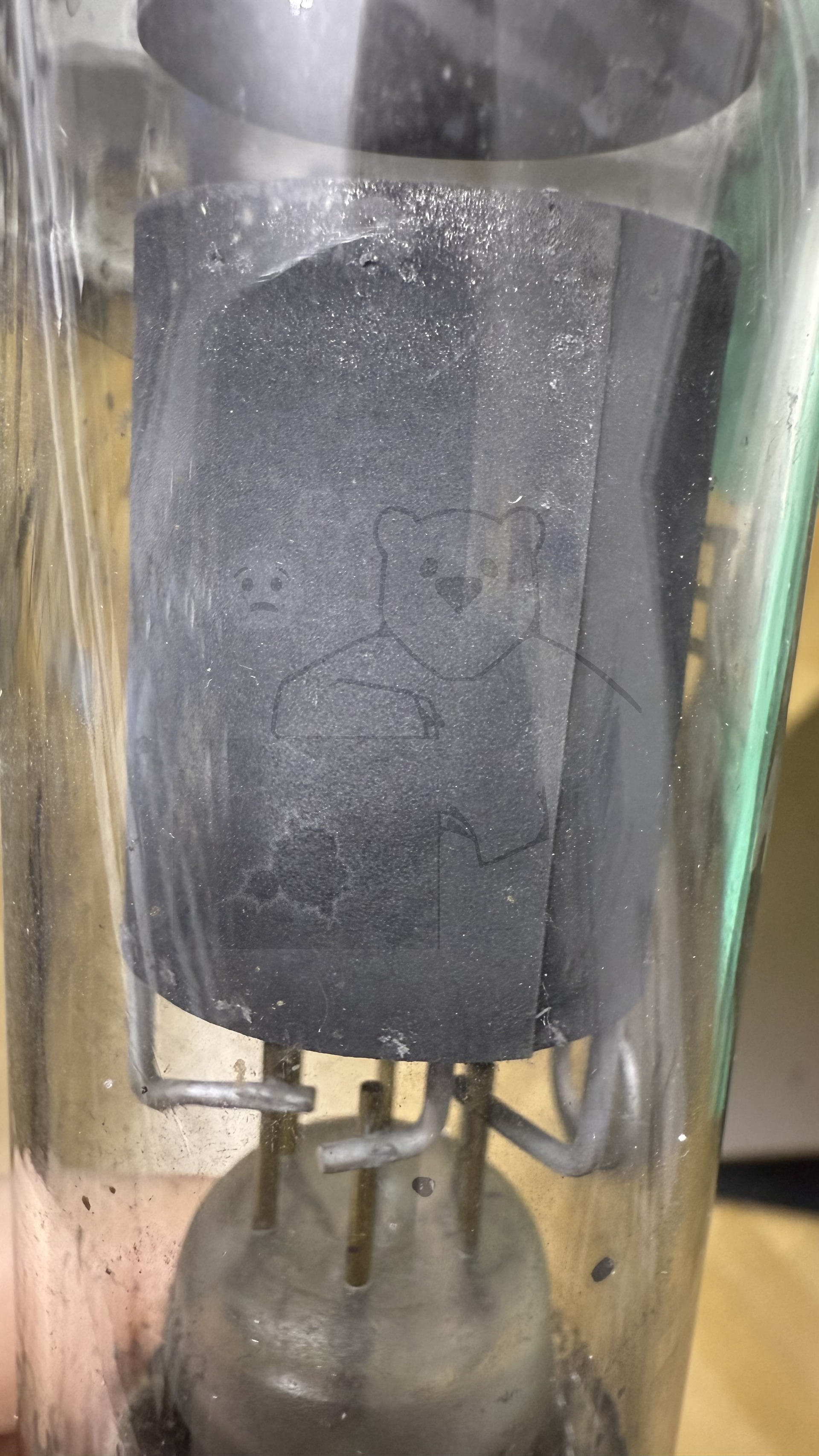

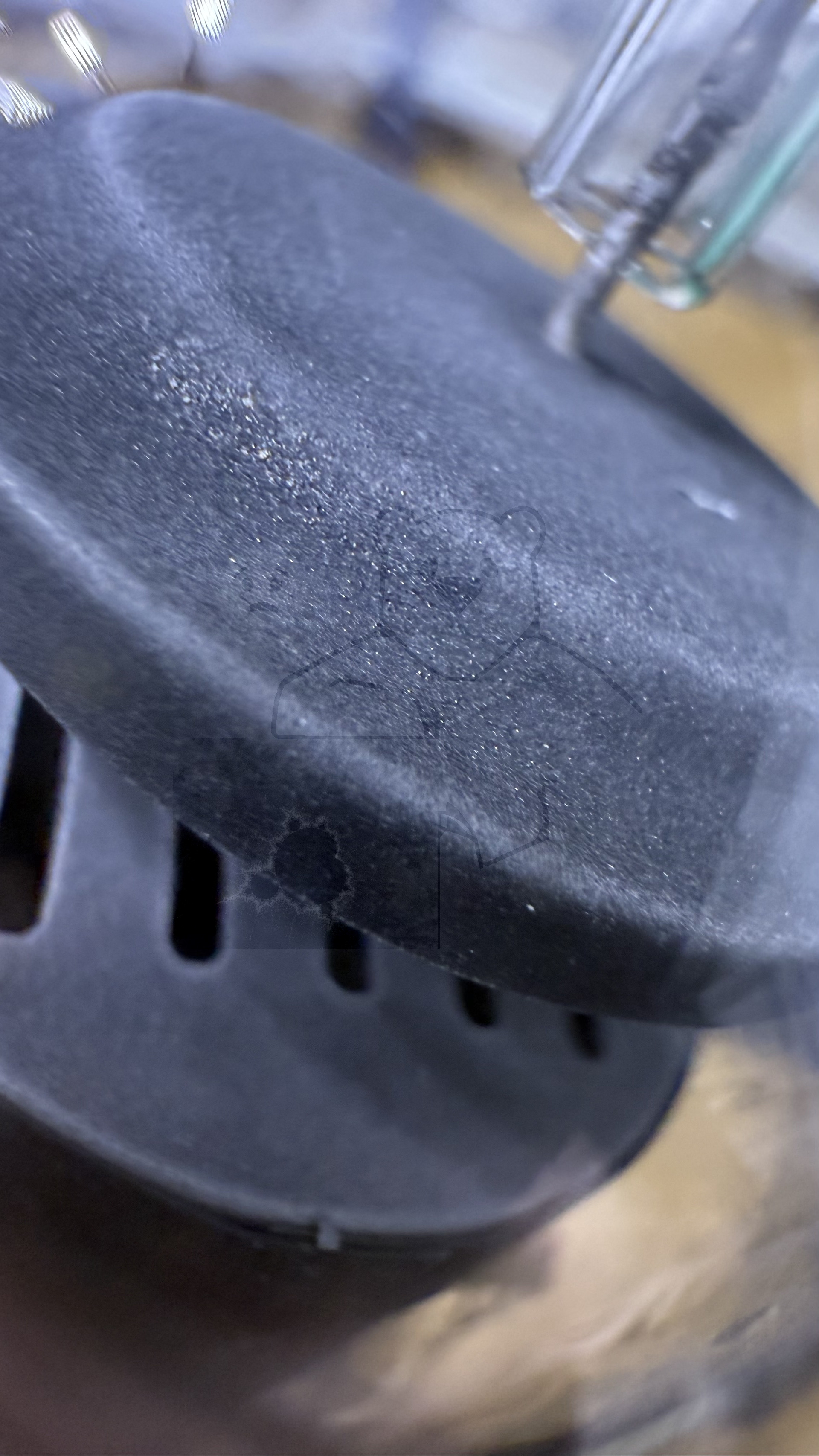

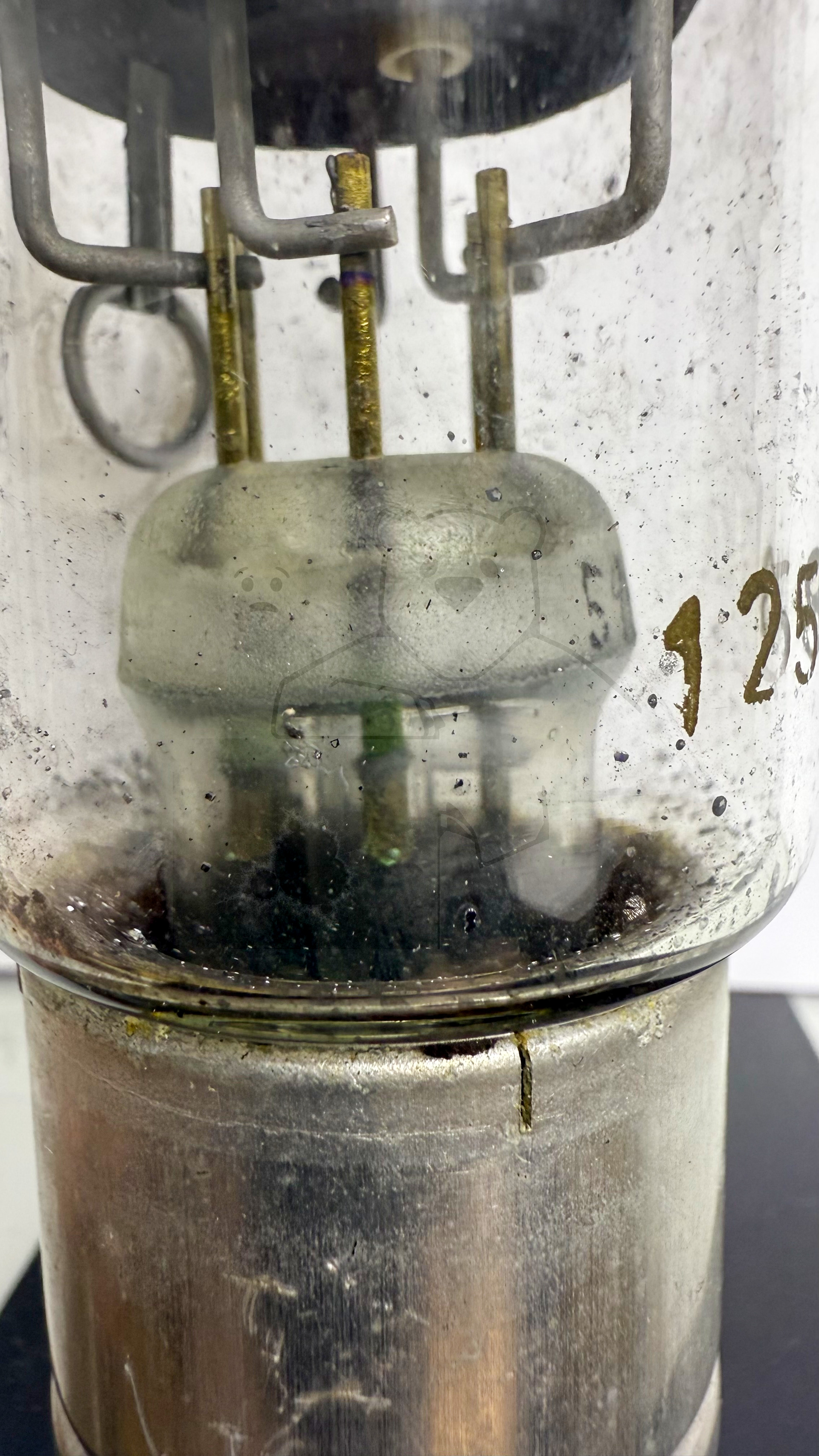

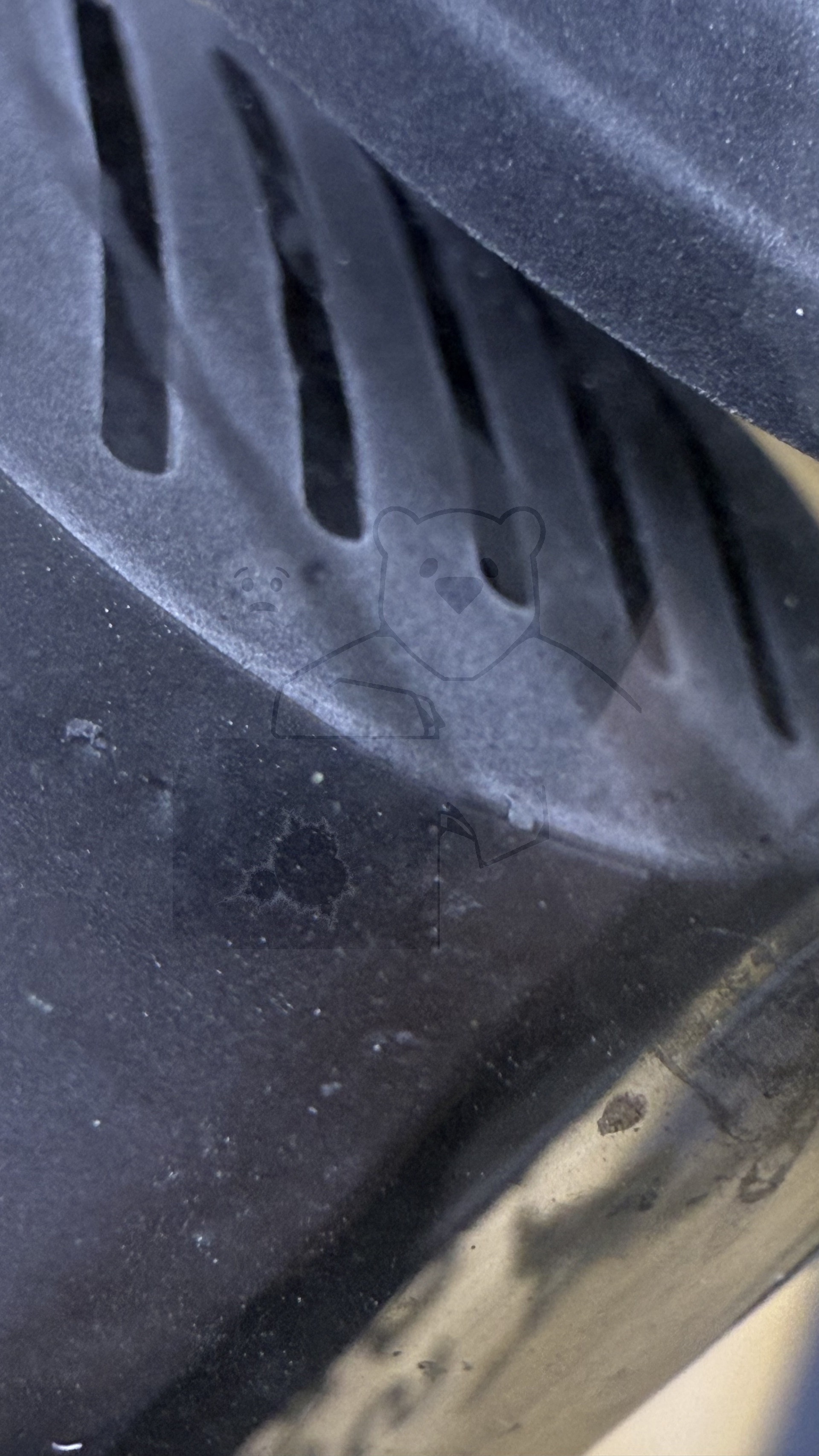

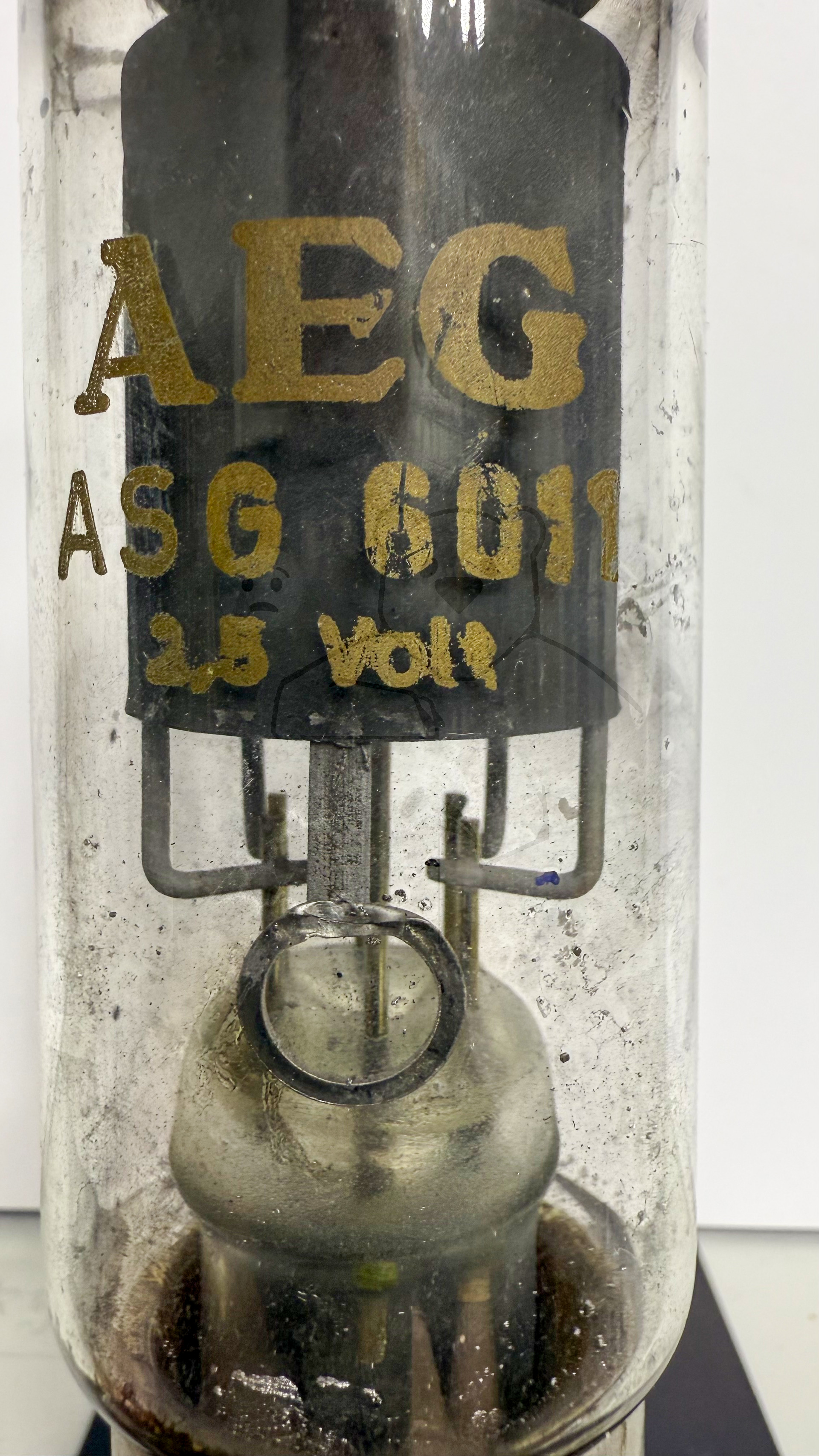

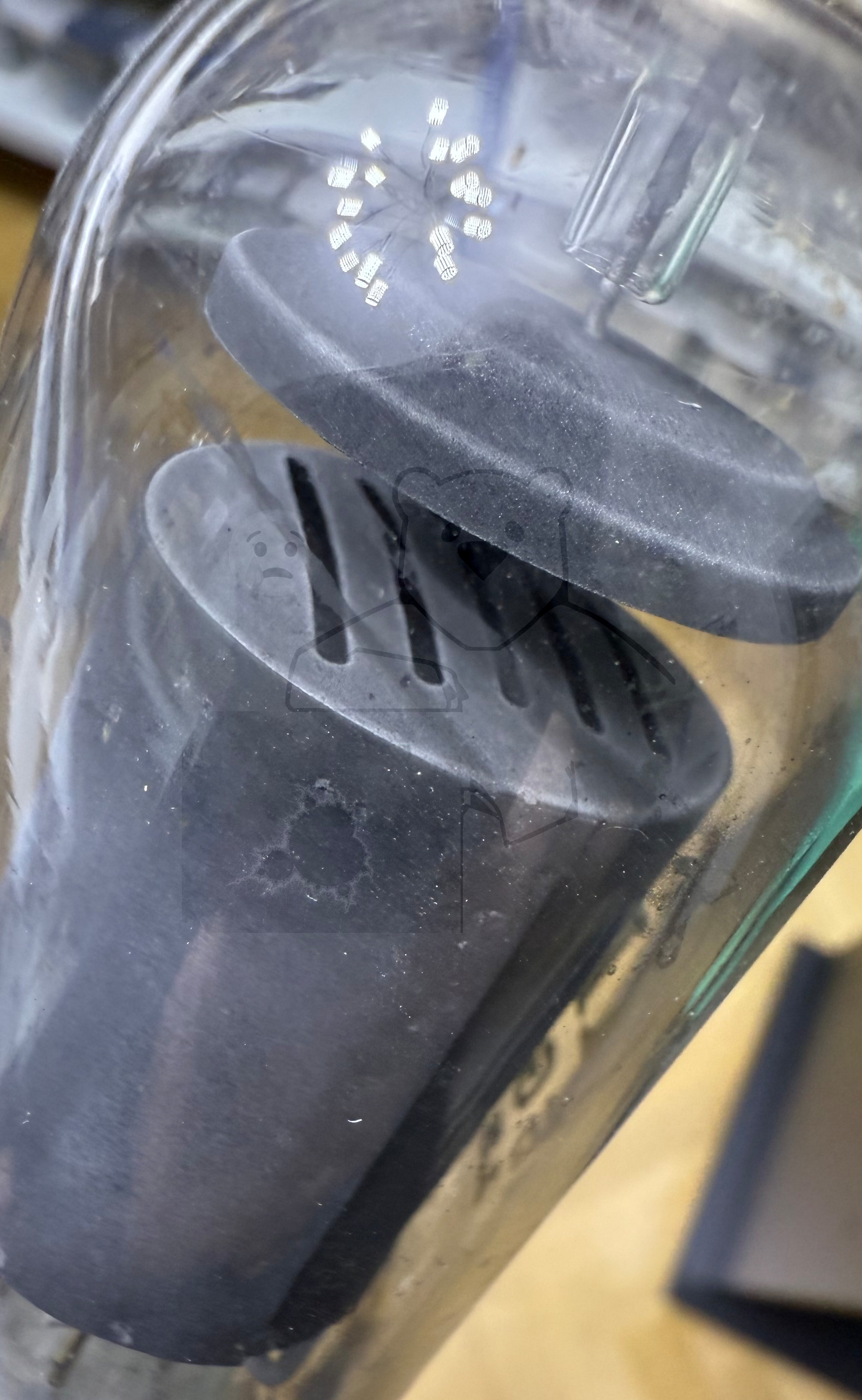

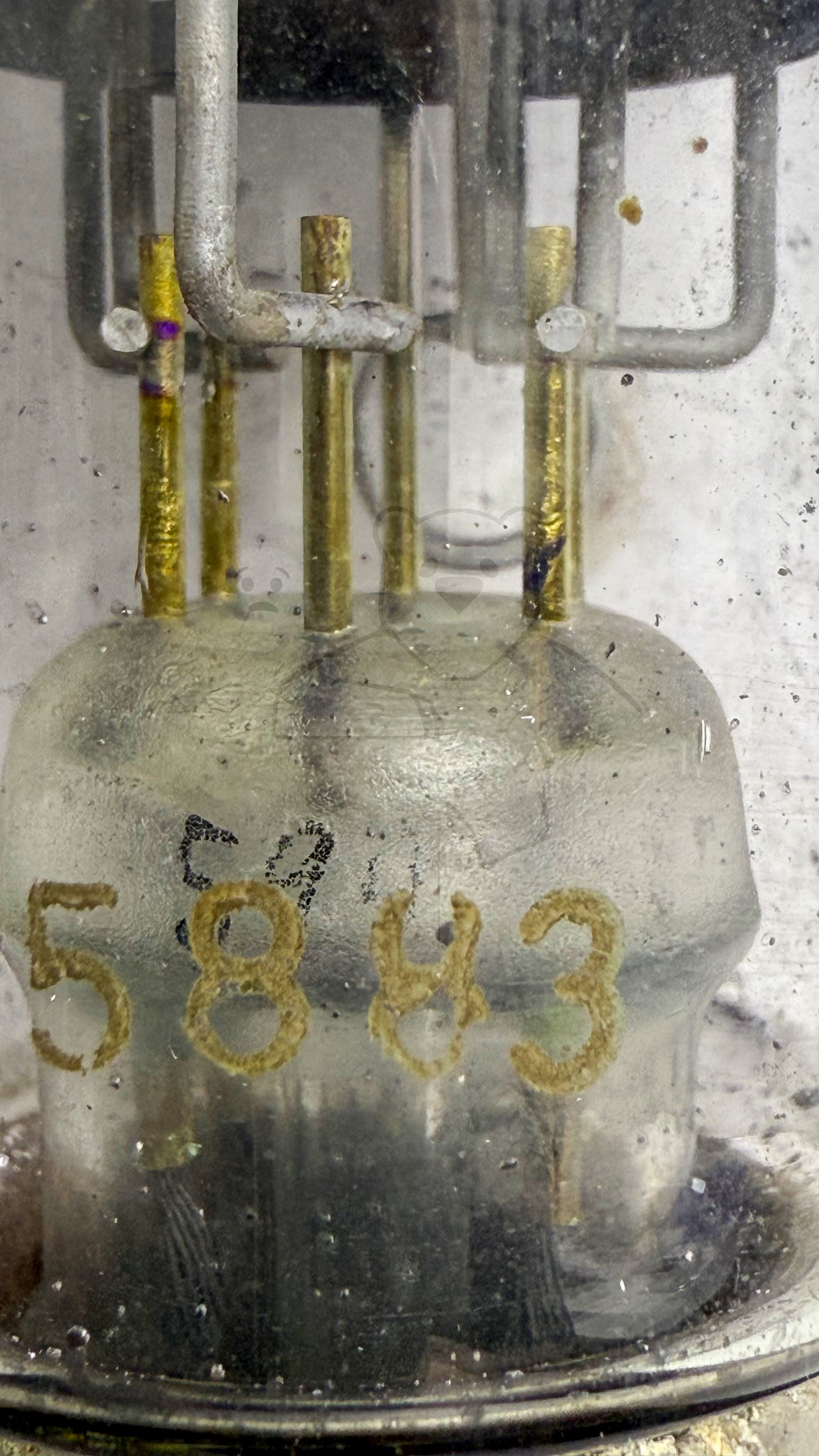

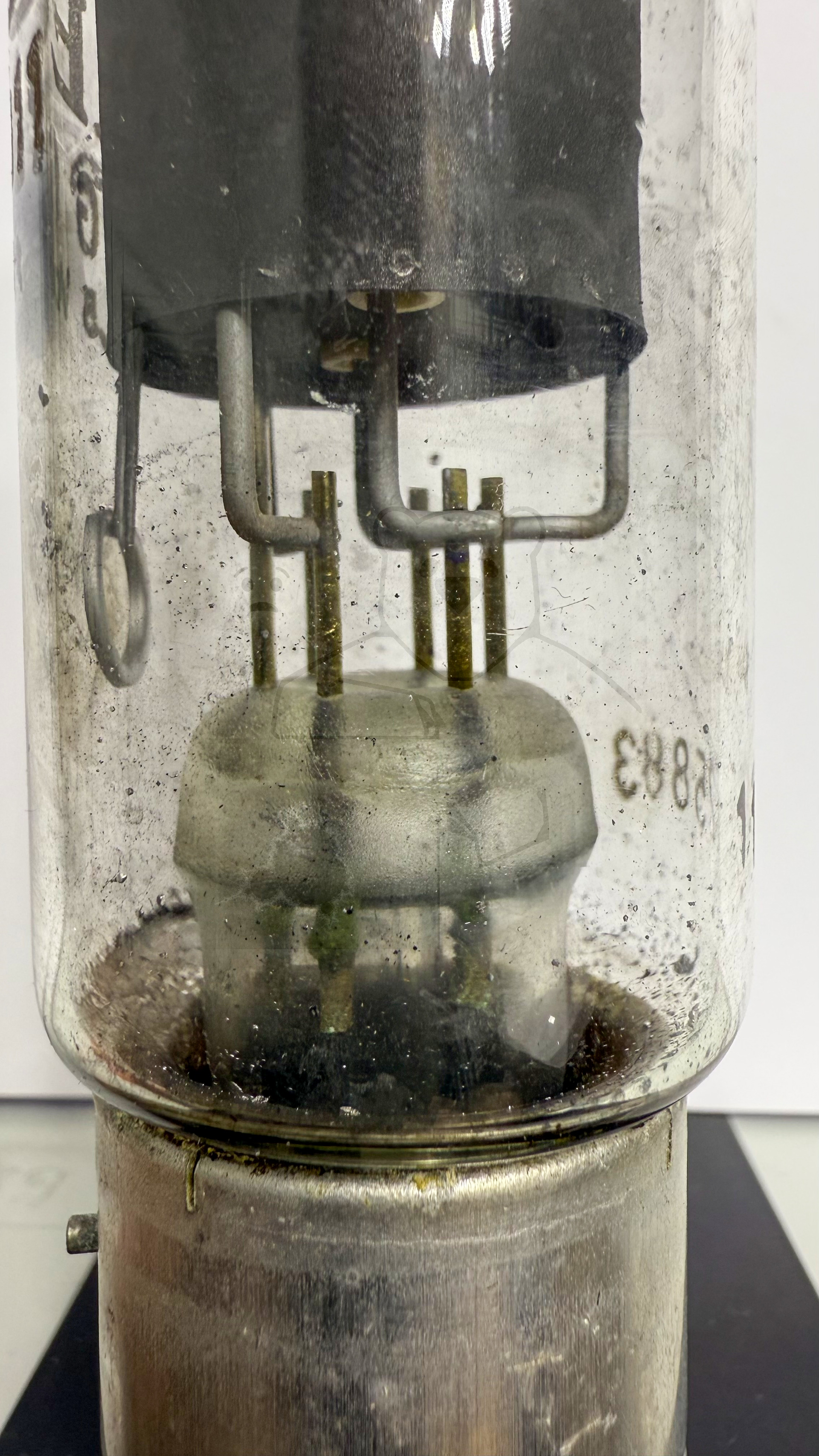

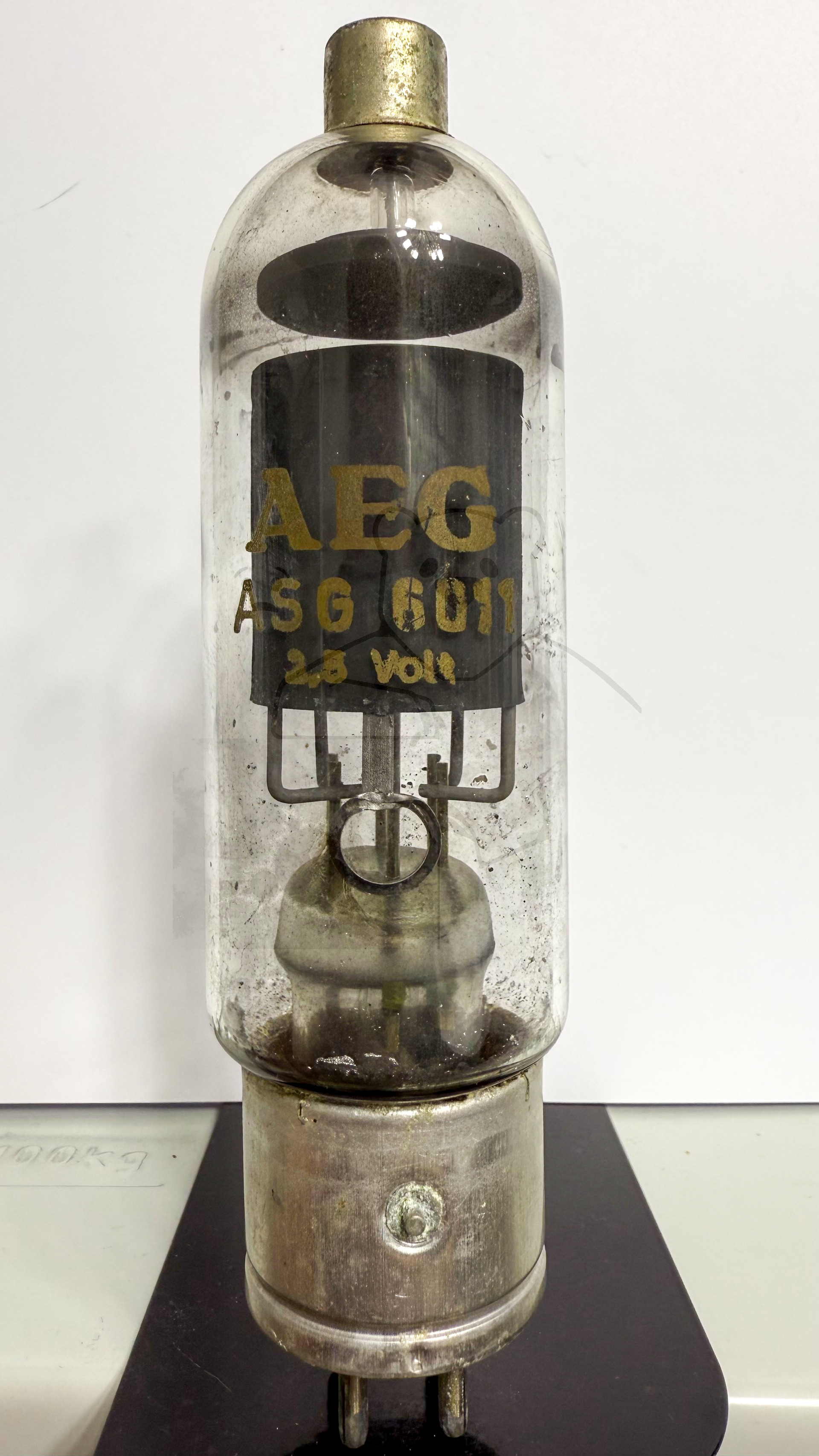

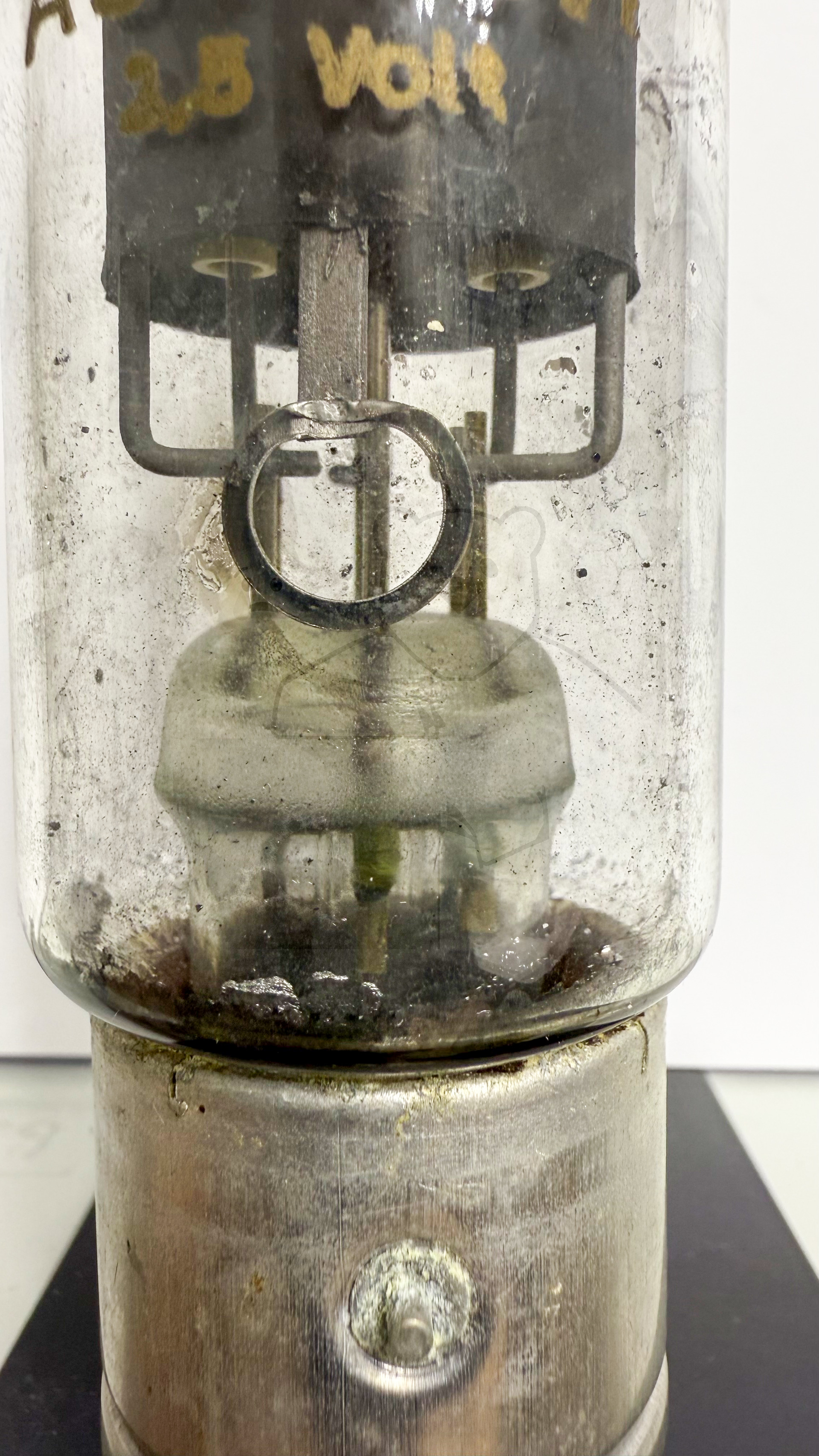

Daten und Bilder der Röhre: ASG6011

🔎 Beschreibung der Röhre: ASG6011 Inventarnummer: 06416

Name	→ ASG6011 📺 Mit Video
Vergleichsname	6011
Hersteller	→ AEG
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	9
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 4pol. Bayonet → Liste aller Röhren mit: USA, Medium, 4pol. Bayonet
Informationen Röhrentyp	Dir Röhre arbeitet mit einer Gasmischung aus Edelgasen und Quecksilberdampf
Informationen	Dir Röhre arbeitet mit einer Gasmischung aus Edelgasen und Quecksilberdampf
Kenn Nummer
Ätz- Produktionscode

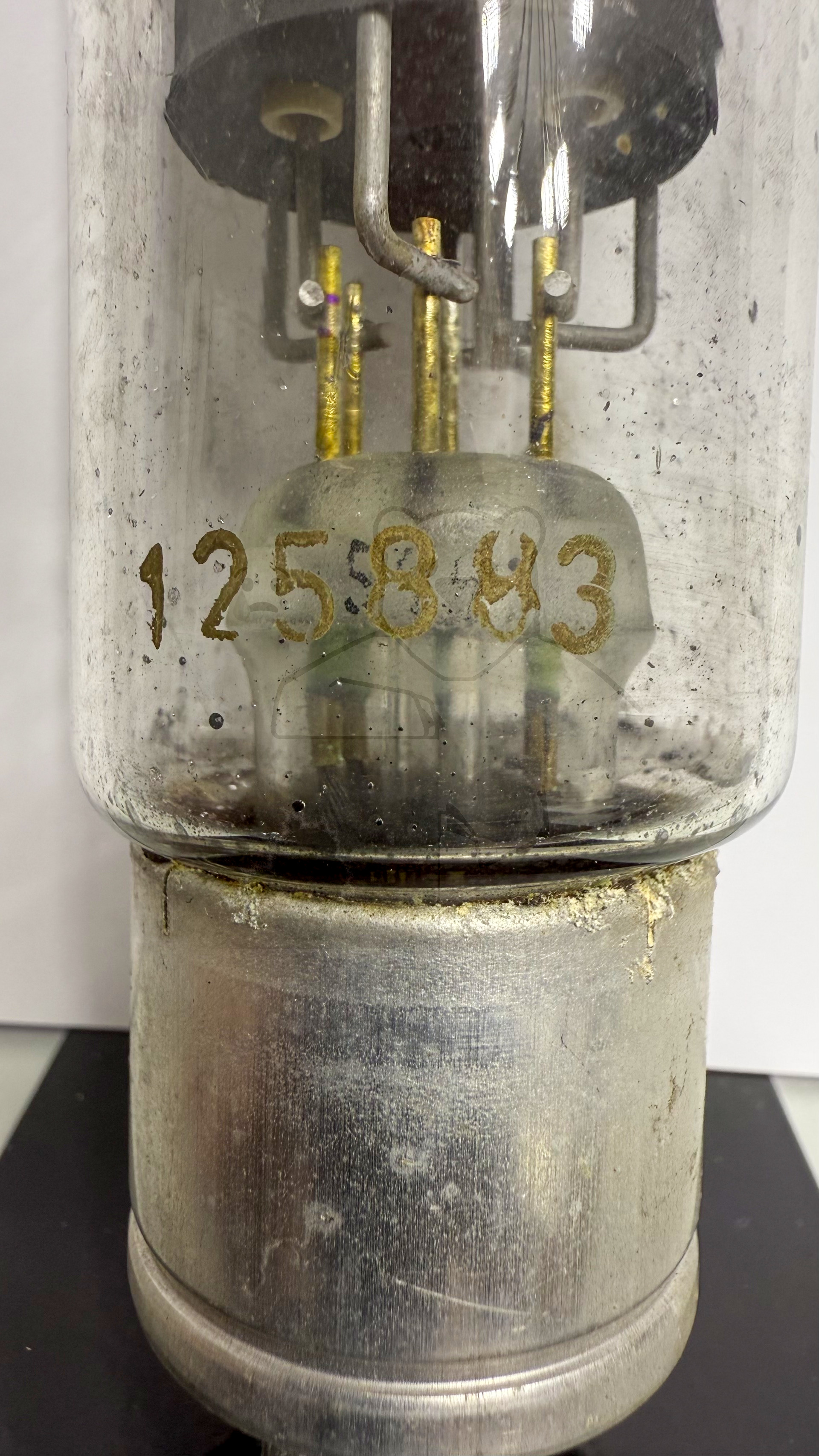

Serien Nummer	125883
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S101

🔎 Beschreibung der Systeme für die Röhre: ASG6011

	System 1
Kathode	2
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ASG6011

Bildquelle: AEG Datenblatt

🔎 YouTube Video zu ASG6011

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/nhZydUcJL4Y (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: ASG6011
Datenblatt ASG6011 AEG [www.tubedata.info].pdf (143 kB)
Datenblatt S1,3-30dM RFT [www.tubedata.info].pdf (786 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
