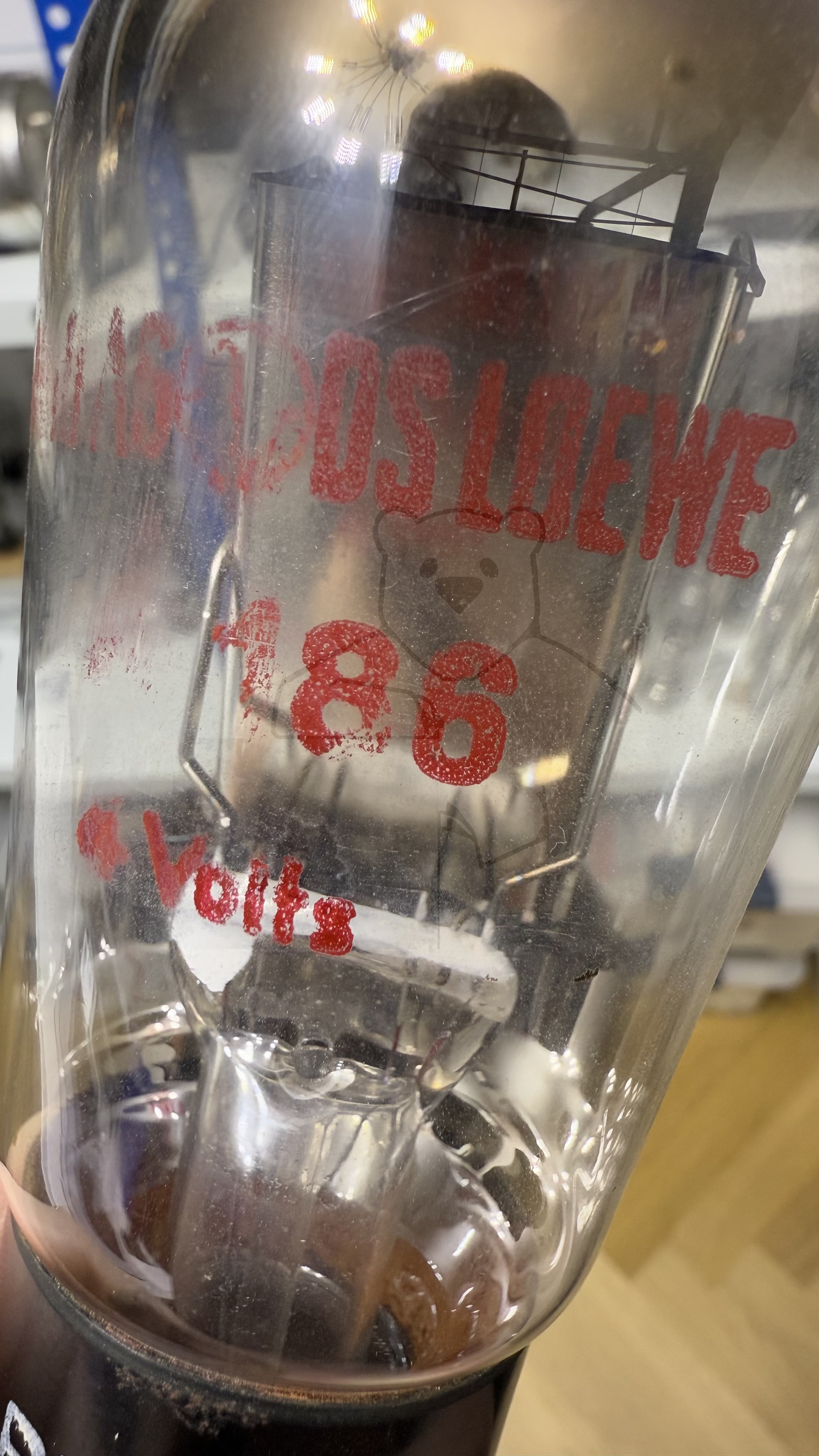

Daten und Bilder der Röhre: LA186

🔎 Beschreibung der Röhre: LA186 Inventarnummer: 06385

Name	→ LA186 📺 Mit Video
Vergleichsname	D404 E406N LK460 → OP-10/500 → P460 → RE604
Hersteller	→ Loewe Radio
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,65
Art der Heizung	Direkt

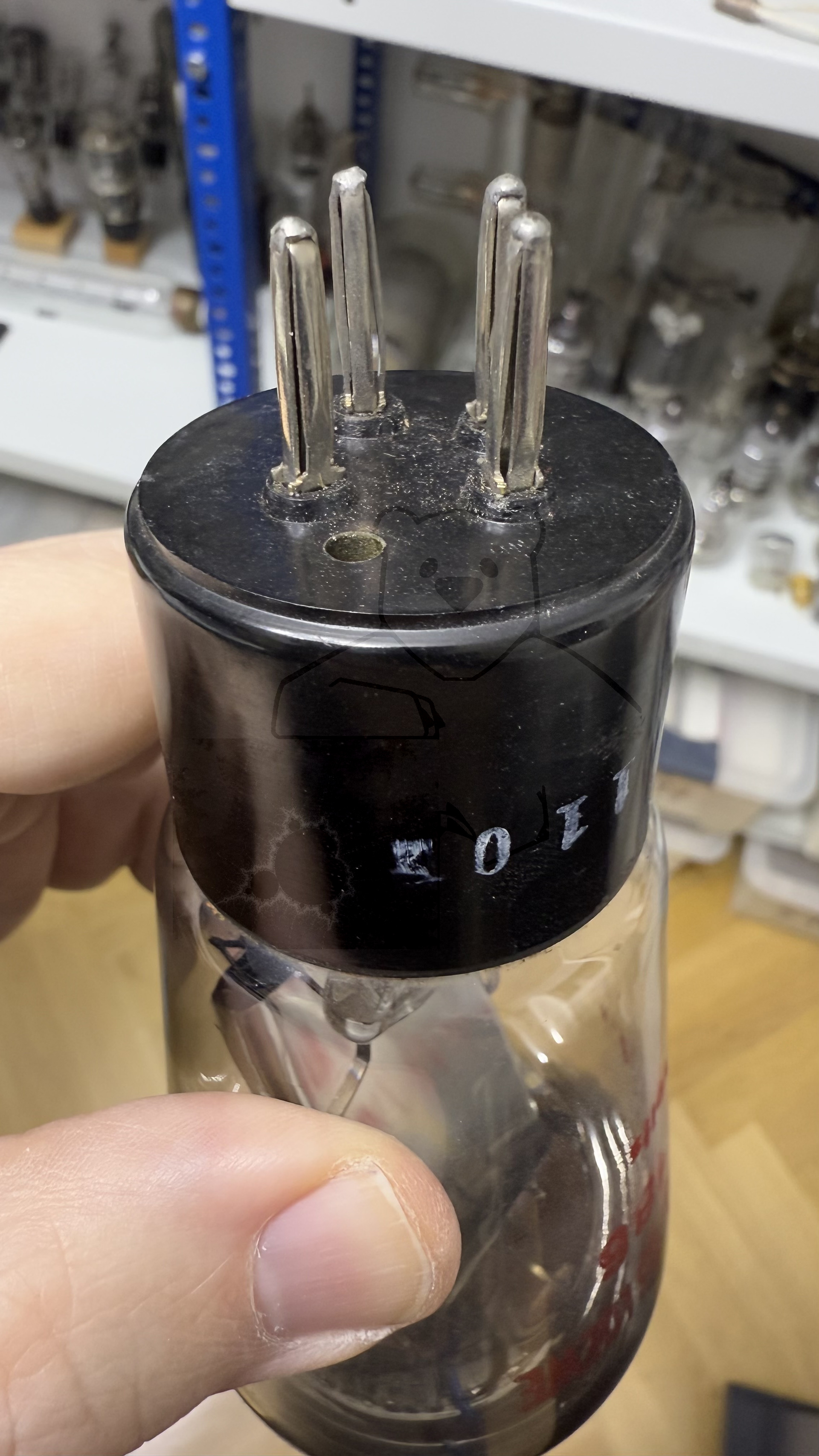

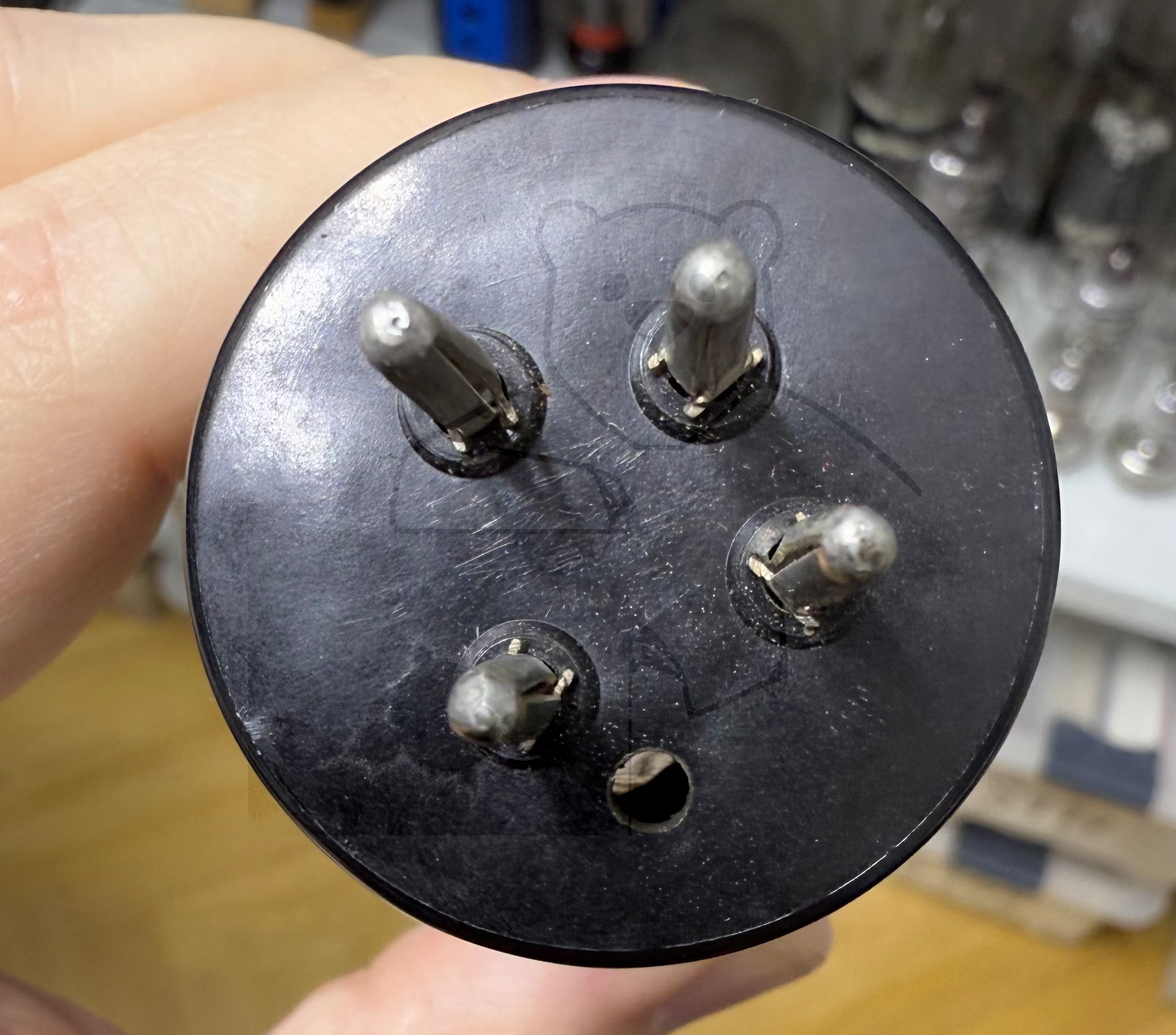

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp	Seltene Leistungstriode von Löwe. Die LA186 entspricht weitgehend der → RE604.
Informationen

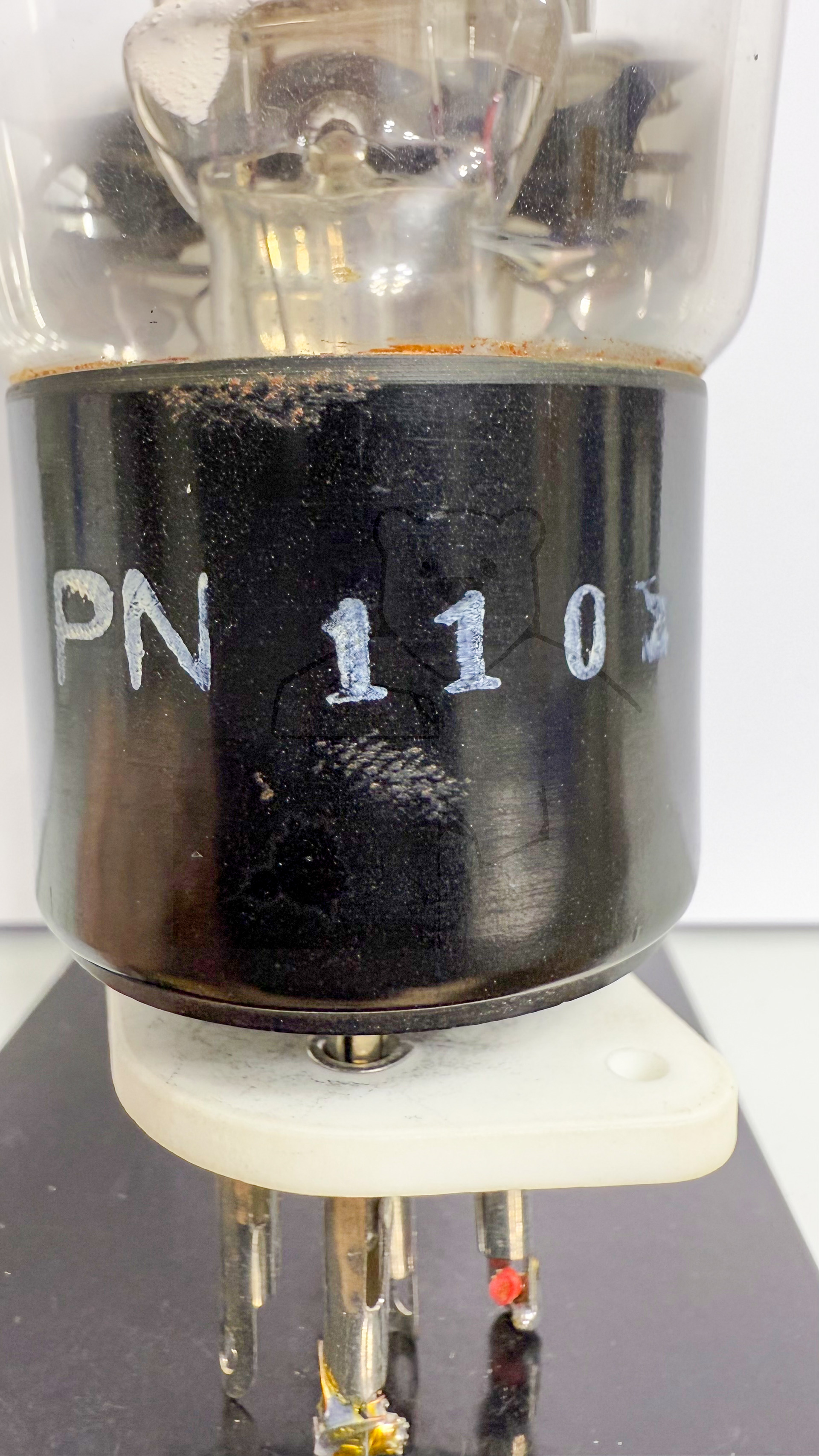

Kenn Nummer	PN1102
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L16a

🔎 Beschreibung der Systeme für die Röhre: LA186

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LA186

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu LA186

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/K-EJrViYwcg (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: LA186
Datenblatt RE604 Telefunken [www.tubedata.info].pdf (171 kB)
Datenblatt RE604K Telefunken [www.tubedata.info].pdf (170 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
