đ Beschreibung der Röhre: 329A Inventarnummer: 06378
| Name | â 329A |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 7,5 |
| Heizstrom (AmpĂšre) | 0,85 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: USA, Small, 6pol. â Liste aller Röhren mit: USA, Small, 6pol. |
| Informationen Röhrentyp | |
| Informationen | 51,43W |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Industrieverpackung |
| Getestet | |
| Hoheitszeichen | Wehrmachteigentum 52.43, Reichsadler Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | L2 |
đ Beschreibung der Systeme fĂŒr die Röhre: 329A
| System 1 | |
| Kathode | 4 |
| Gitter 1 | Kappe |
| Gitter 2 | 5 |
| Gitter 3 | 4 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | â Senderoehre, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 329A
Bildquelle: Western Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 329A
Datenblatt 329A Western Electric.pdf (196 kB)
Pruefkarte 329A 329B - Funke W19 Roehrenpruefer.pdf (155 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 329A

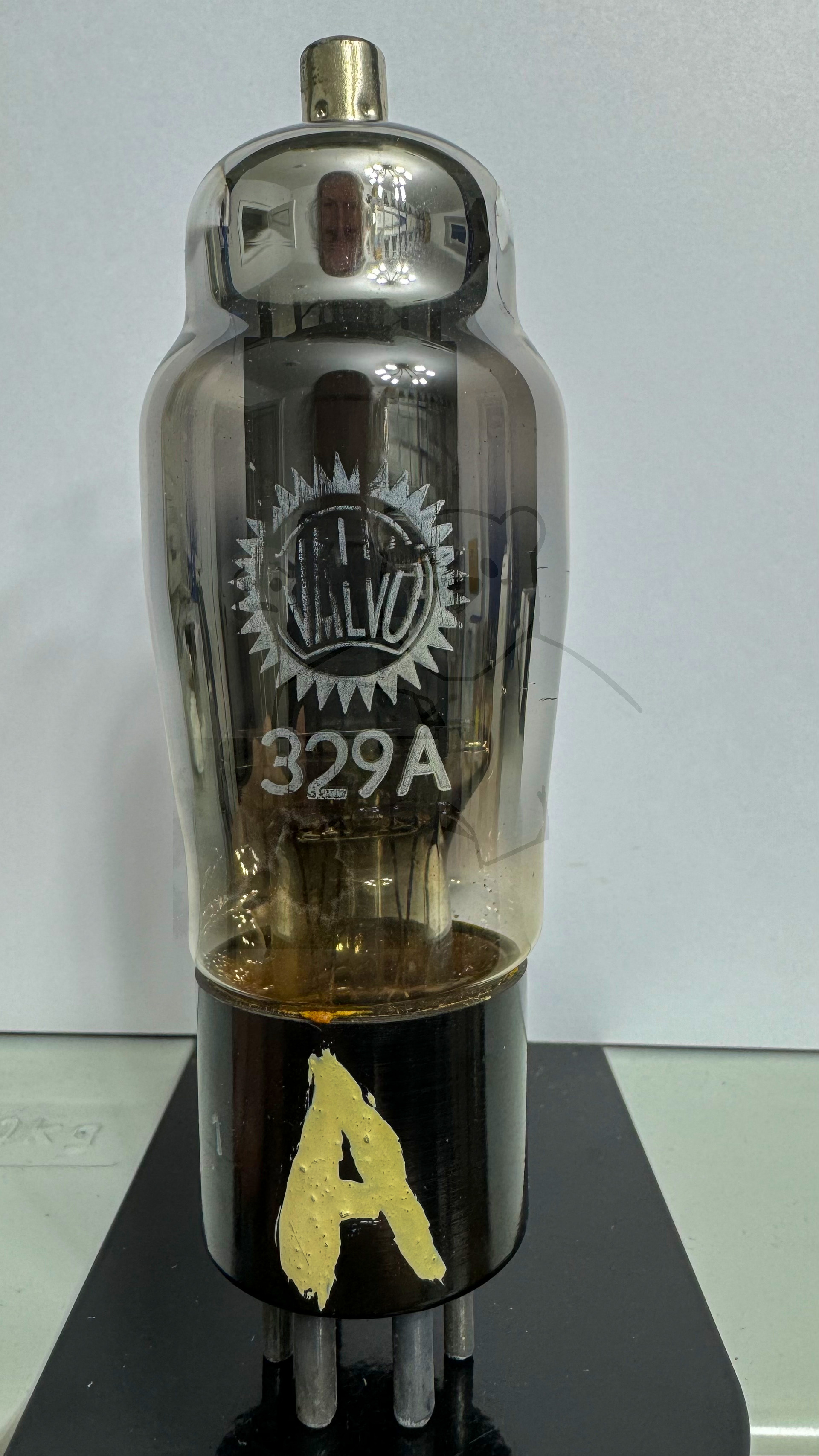

Röhre 329A #6378 Bild 1

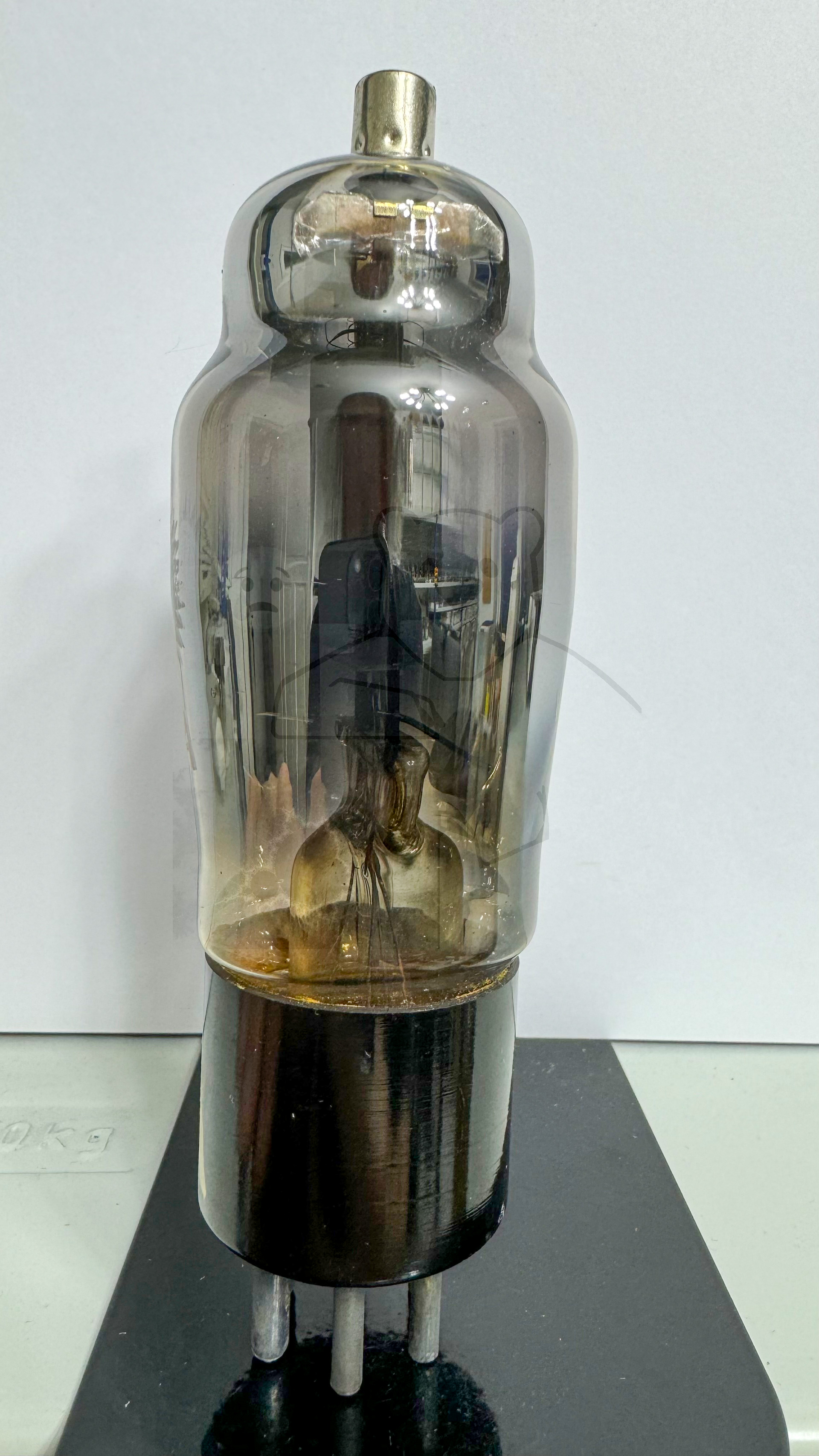

Röhre 329A #6378 Bild 2

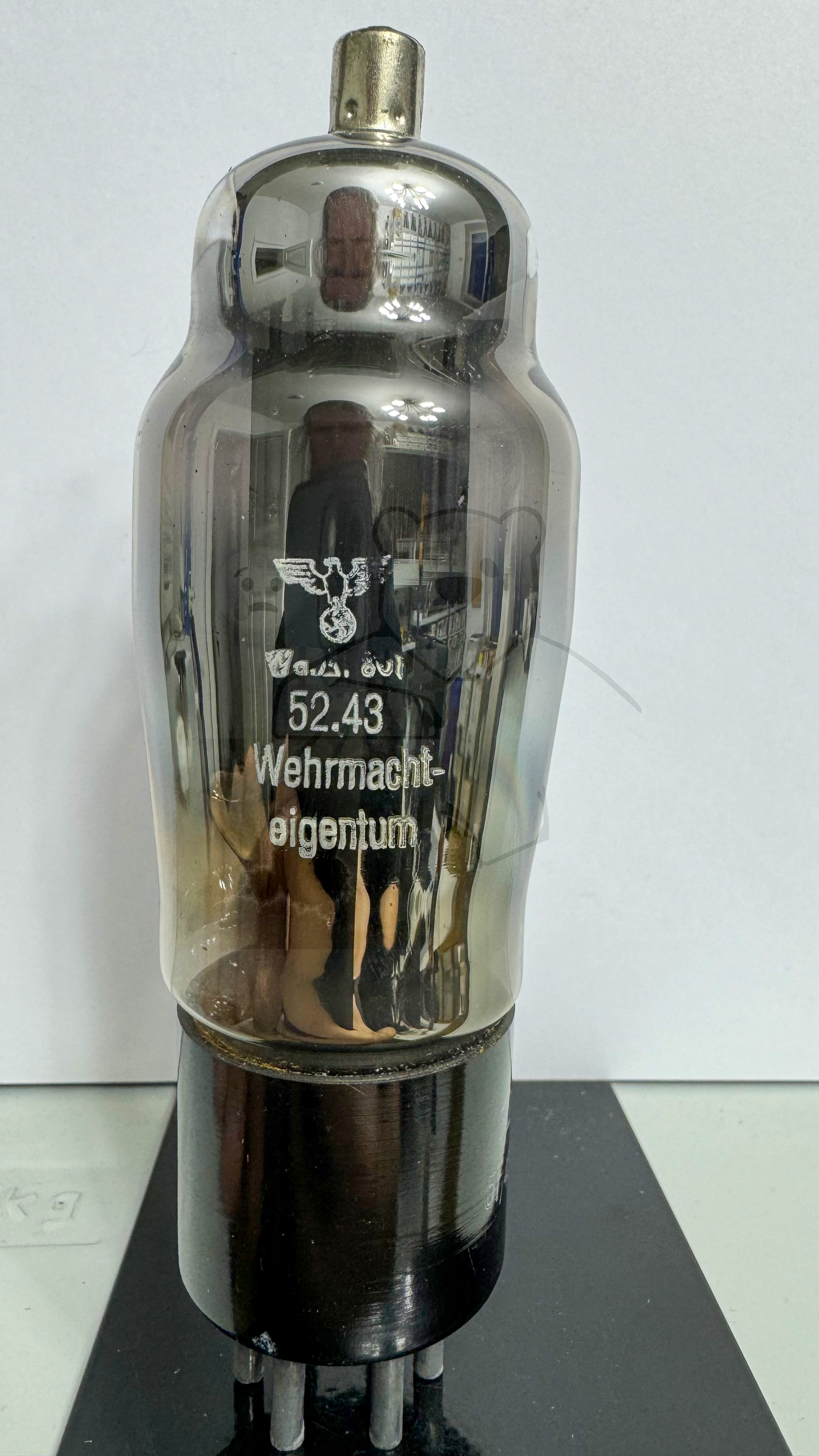

Röhre 329A #6378 Bild 3

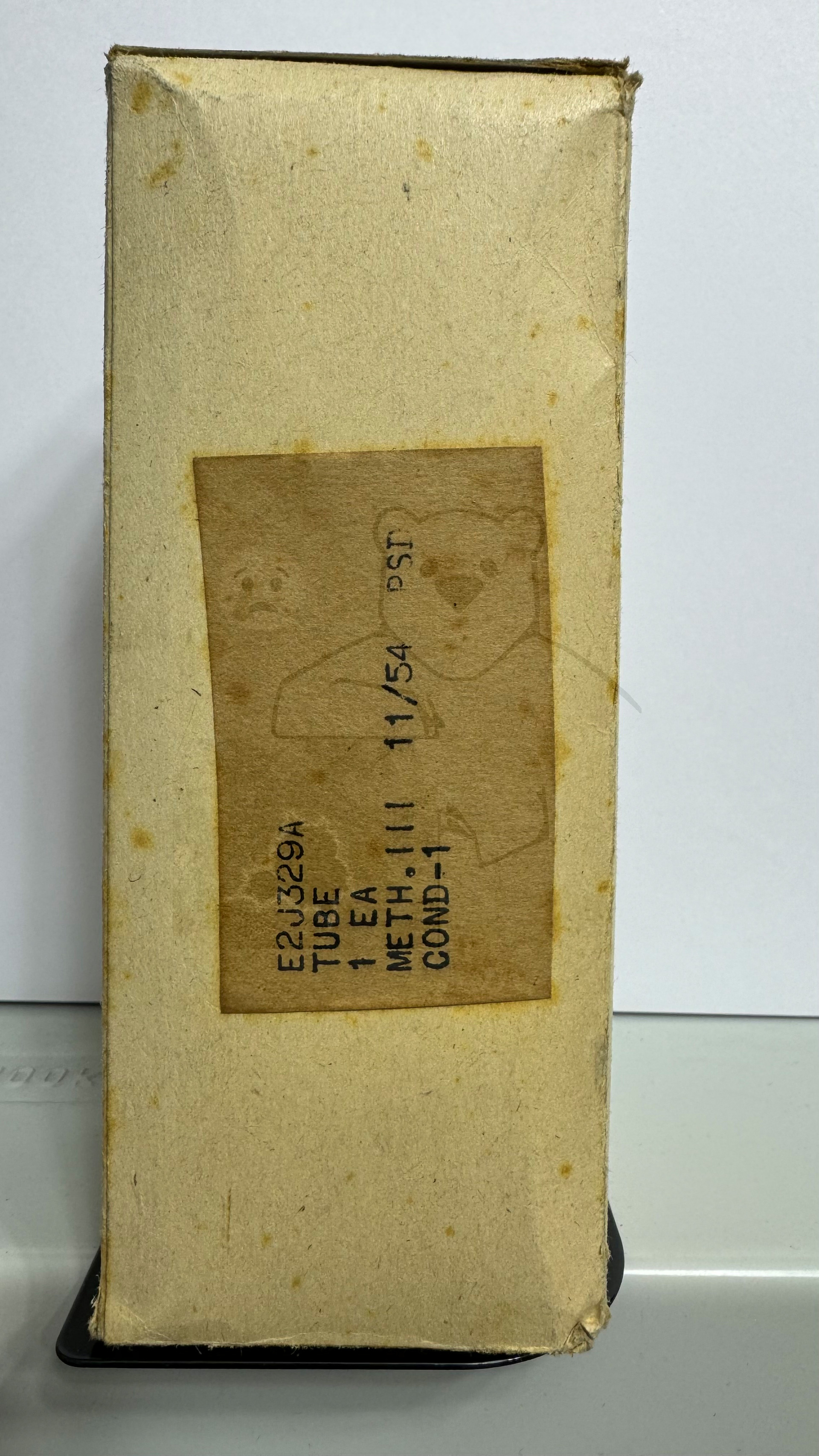

Röhre 329A #6378 Verpackung Bild 1

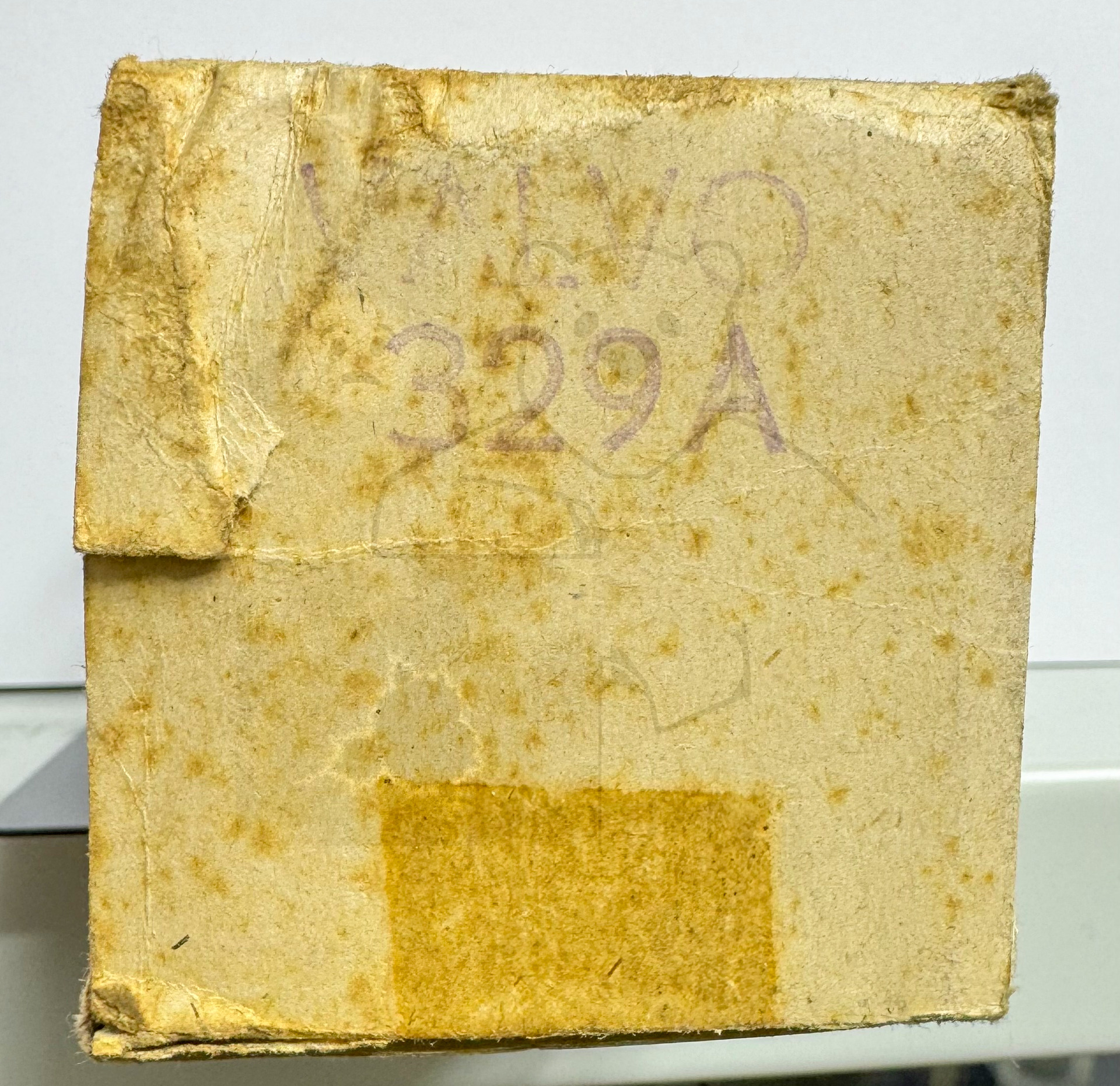

Röhre 329A #6378 Verpackung Bild 2
