Daten und Bilder der Röhre: 329A

🔎 Beschreibung der Röhre: 329A Inventarnummer: 06377

Name	→ 329A
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	7,5
Heizstrom (Ampère)	0,85
Art der Heizung	Indirekt

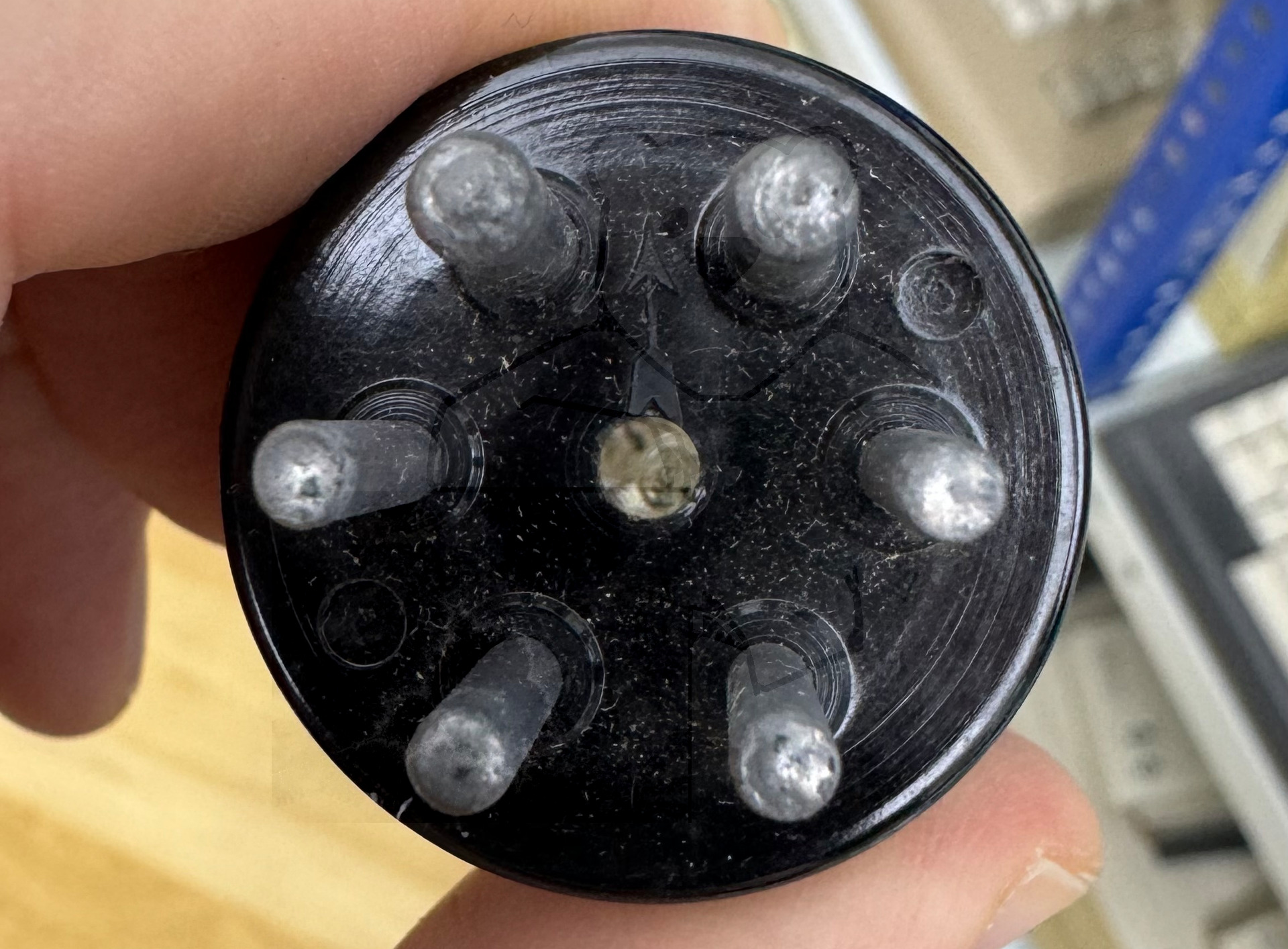

Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 6pol. → Liste aller Röhren mit: USA, Small, 6pol.
Informationen Röhrentyp

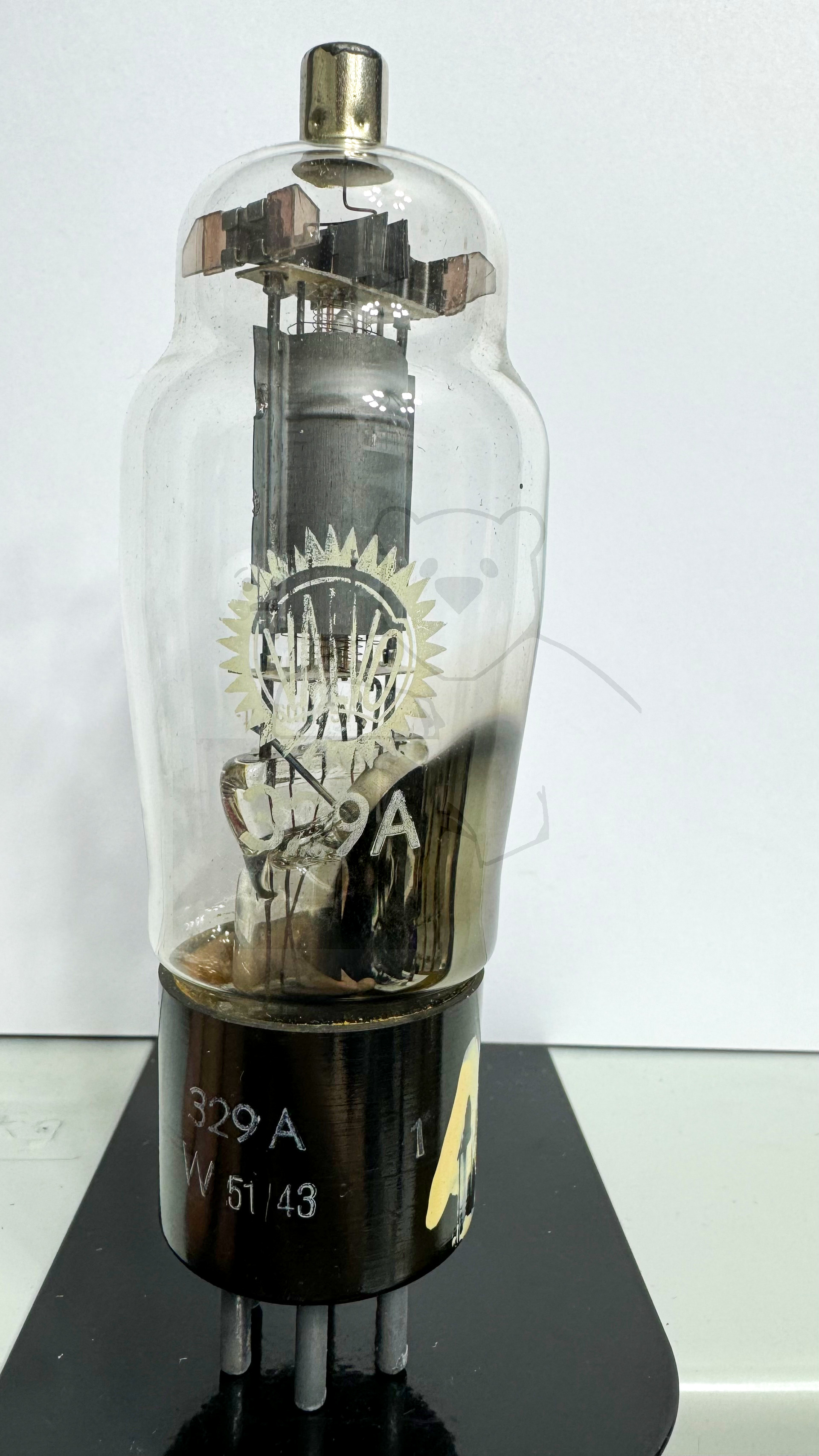

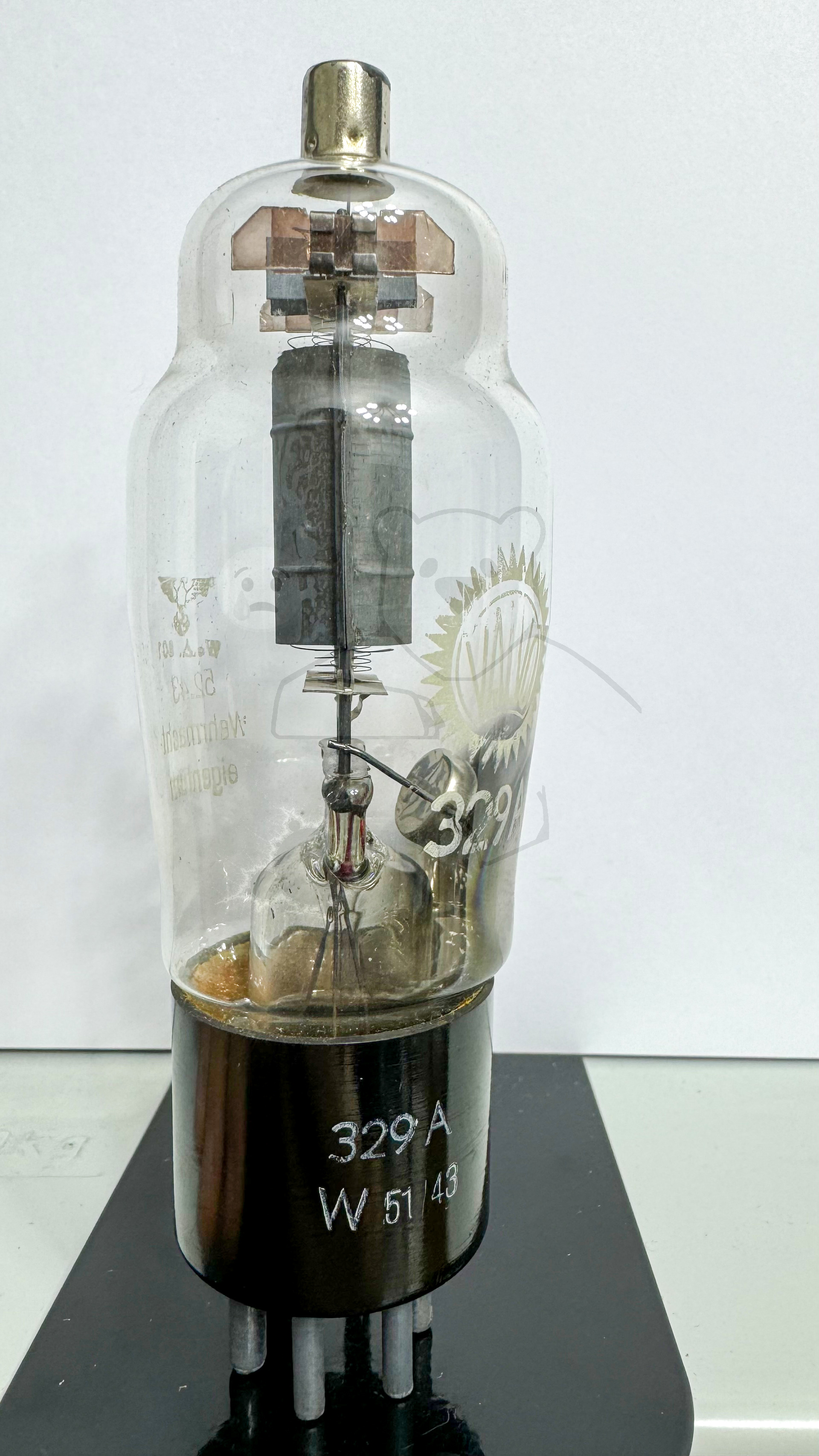

Informationen	51,43W
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

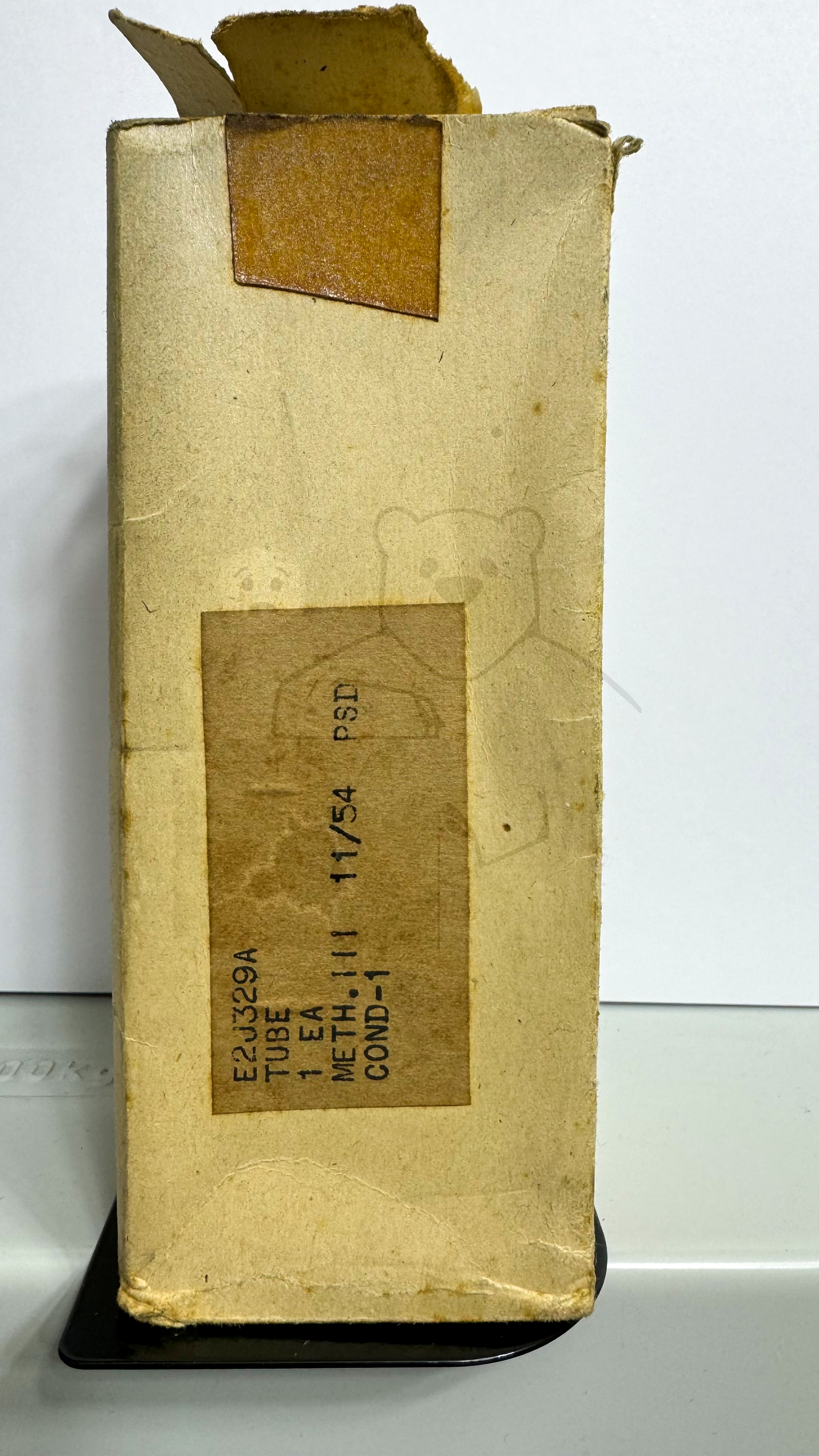

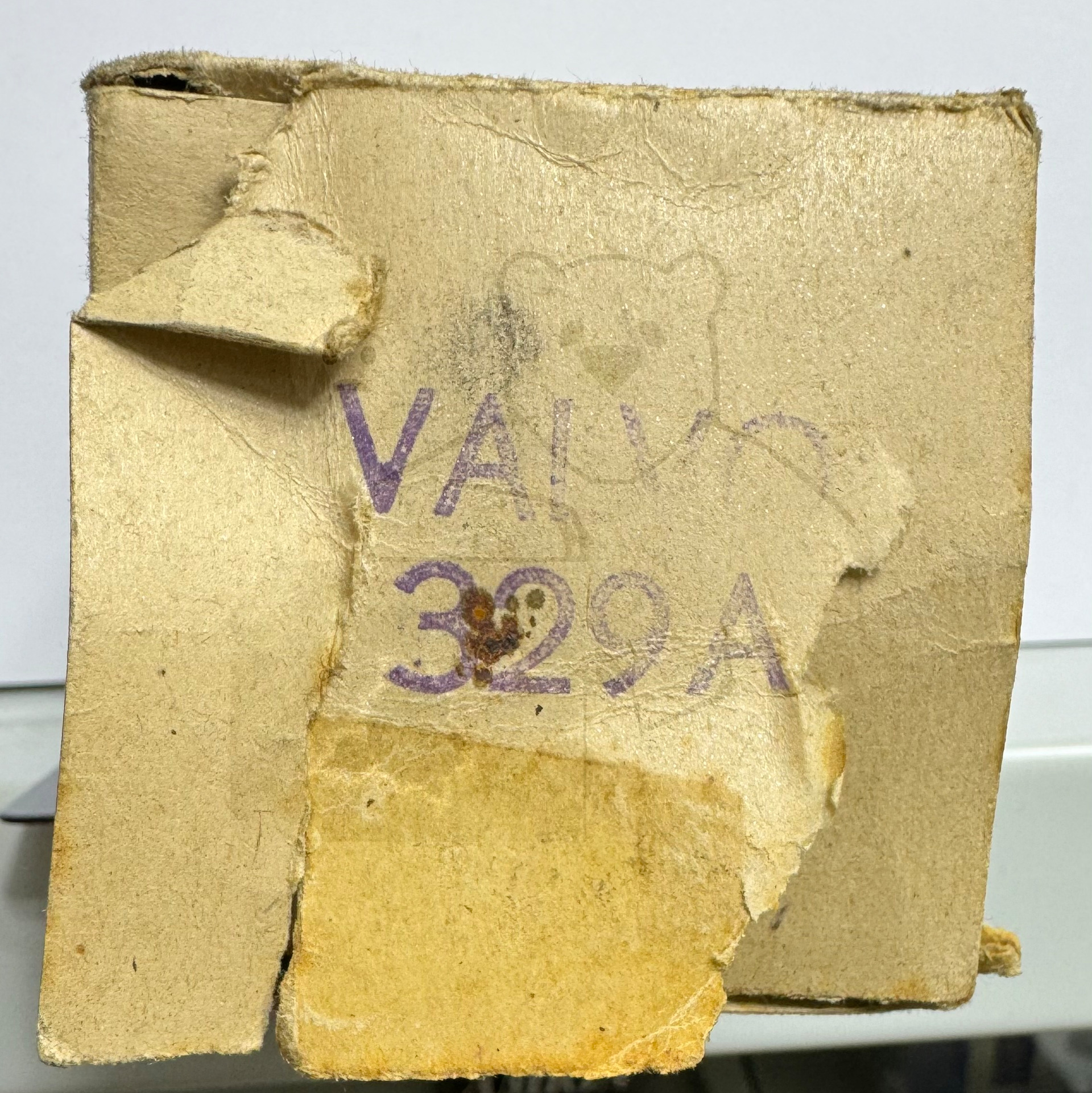

Verpackung	Industrieverpackung
Getestet

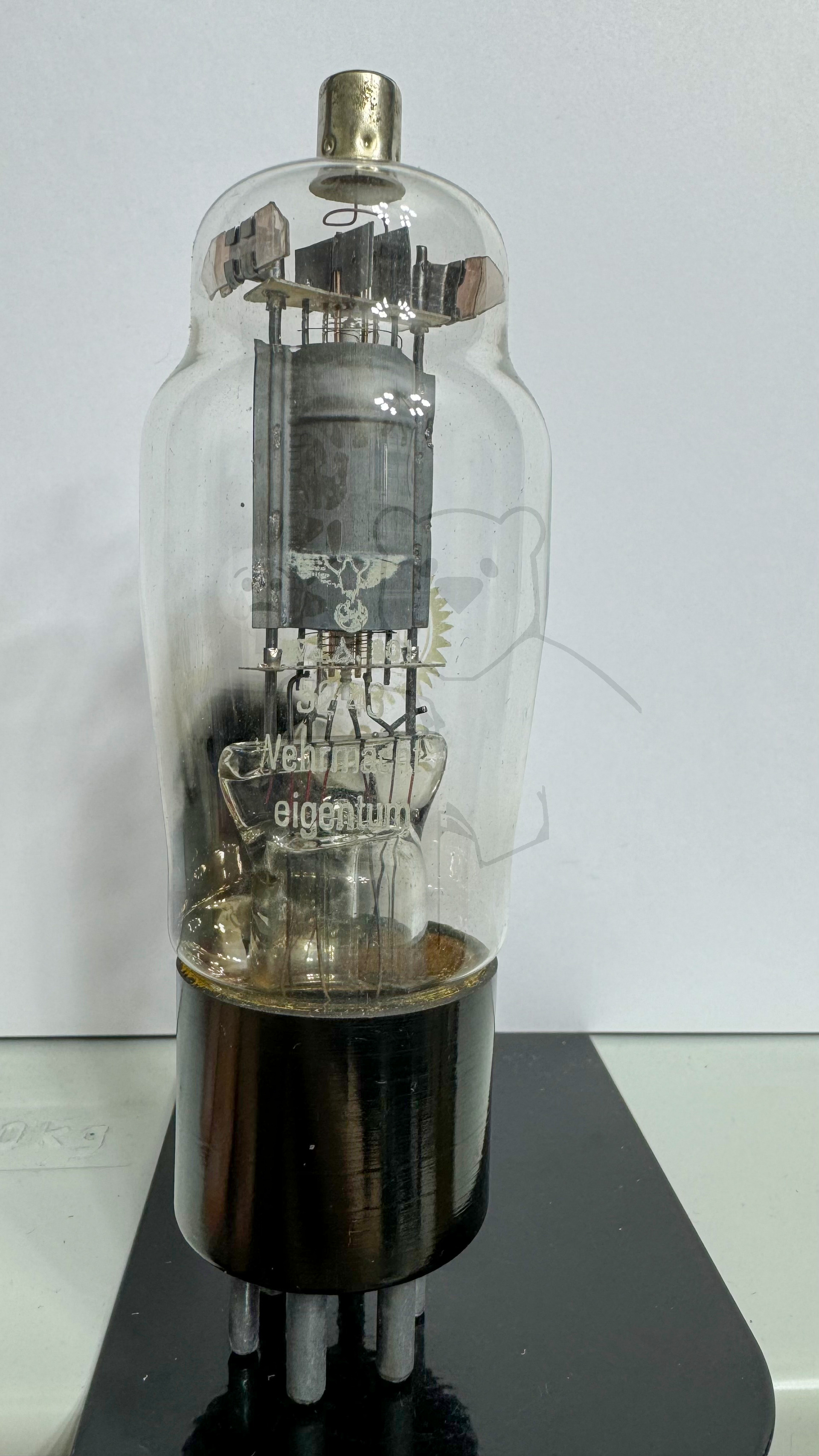

Hoheitszeichen	Wehrmachteigentum 52.43, Reichsadler Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L2

🔎 Beschreibung der Systeme für die Röhre: 329A

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	5
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 329A

Bildquelle: Western Electric Datenblatt

🔎 Datenblätter zur Röhre: 329A
Datenblatt 329A Western Electric.pdf (196 kB)
Pruefkarte 329A 329B - Funke W19 Roehrenpruefer.pdf (155 kB)
