đ Beschreibung der Röhre: ACH1 Inventarnummer: 06347
| Name | â ACH1 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Hexodensockel, 7pol. â Liste aller Röhren mit: Hexodensockel, 7pol. |
| Informationen Röhrentyp | |
| Informationen | Verbaut in einem restaurierten âSiemens 48 WLKâ |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Industrieverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | Nicht mehr in meiner Sammlung |
đ Beschreibung der Systeme fĂŒr die Röhre: ACH1
| System 1 | System 2 | |
| Kathode | 1 | 1 |
| Gitter 1 | 6 | Kappe |
| Gitter 2 | 4 | |
| Gitter 3 | 6 | |
| Gitter 4 | 4 | |
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 7 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 1 | 1 |
| Funktion | â Oszillator |
â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ACH1
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: ACH1
Anwendung ACH1 Telefunken [www.tubedata.info].pdf (215 kB)
Datenblatt ACH1 RFT [www.tubedata.info].pdf (95 kB)
Datenblatt ACH1 Telefunken.pdf (262 kB)
Pruefkarte ACH1 - Funke W19 Roehrenpruefer.pdf (167 kB)
Pruefkarte ACH1 ACH1C - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte ACH1 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)
Pruefkarte ACH1 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ACH1

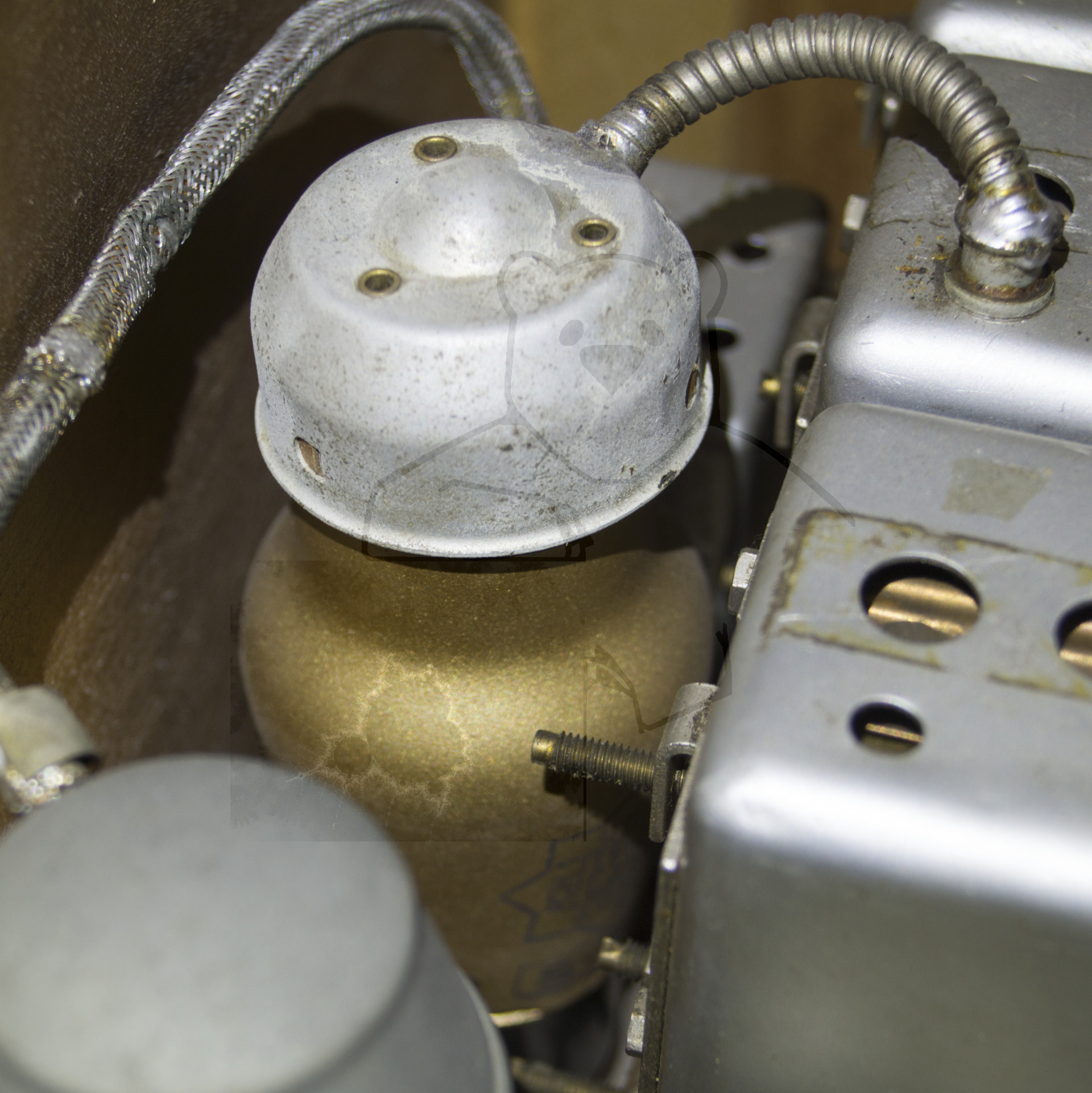

Röhre ACH1 #6347 Bild 1, Verbaut in einem restaurierten 'Siemens 48 WLK'
