đ Beschreibung der Röhre: 12H6 Inventarnummer: 06227
| Name | â 12H6 |
| Vergleichsname | CV916 VT-214 |
| Hersteller | â RCA |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S38a |
đ Beschreibung der Systeme fĂŒr die Röhre: 12H6
| System 1 | System 2 | |
| Kathode | 8 | 4 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 3 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 7 | 2, 7 |
| Abschirmung | ||
| Funktion | â Demodulator |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 12H6
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 12H6
Datenblatt 12H6 6H6 RCA [www.tubedata.info].pdf (44 kB)
Pruefkarte 12H6 VT-214 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte 12H6 VT214 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 12H6

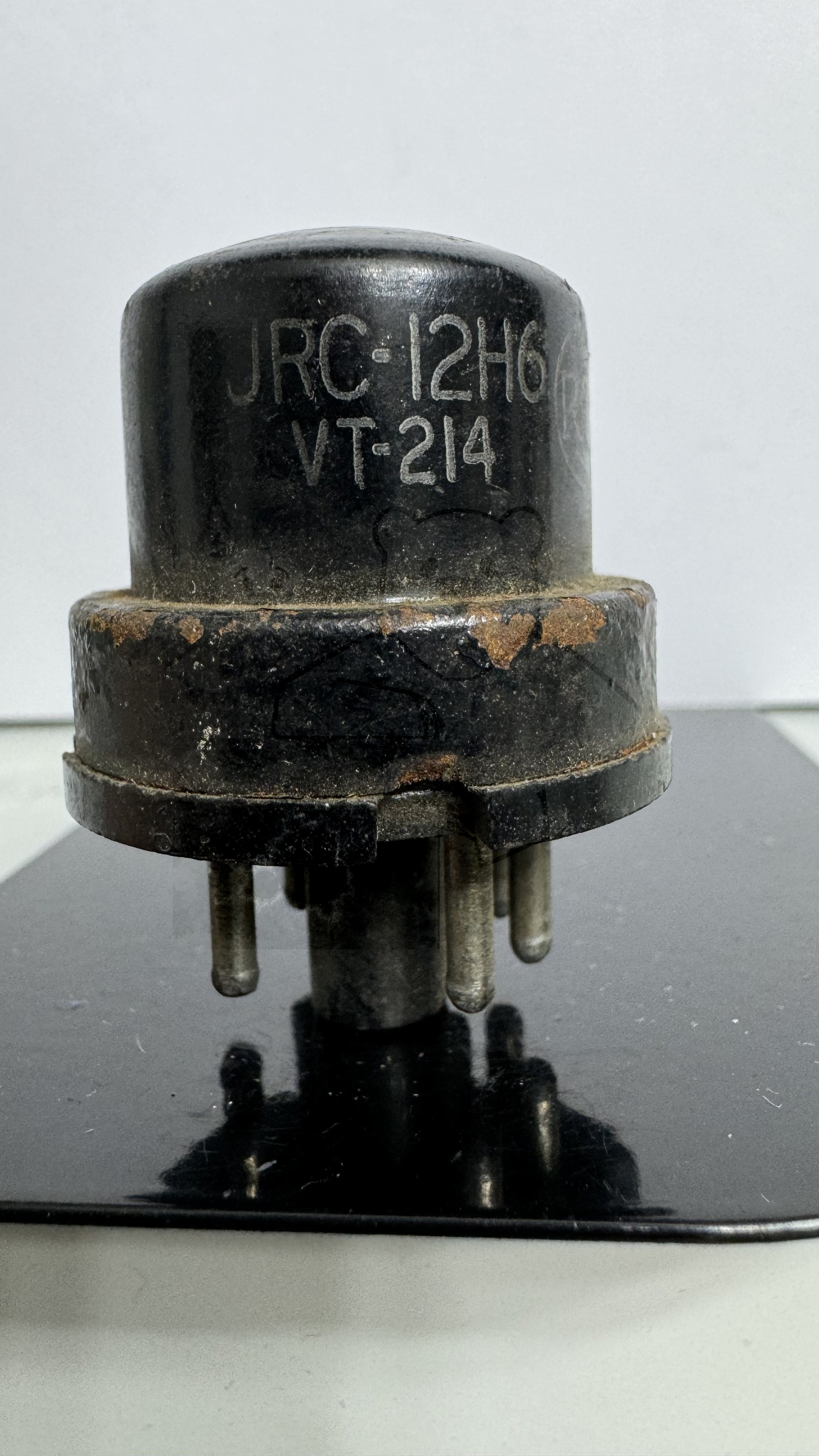

Röhre 12H6 #6227 Bild 1

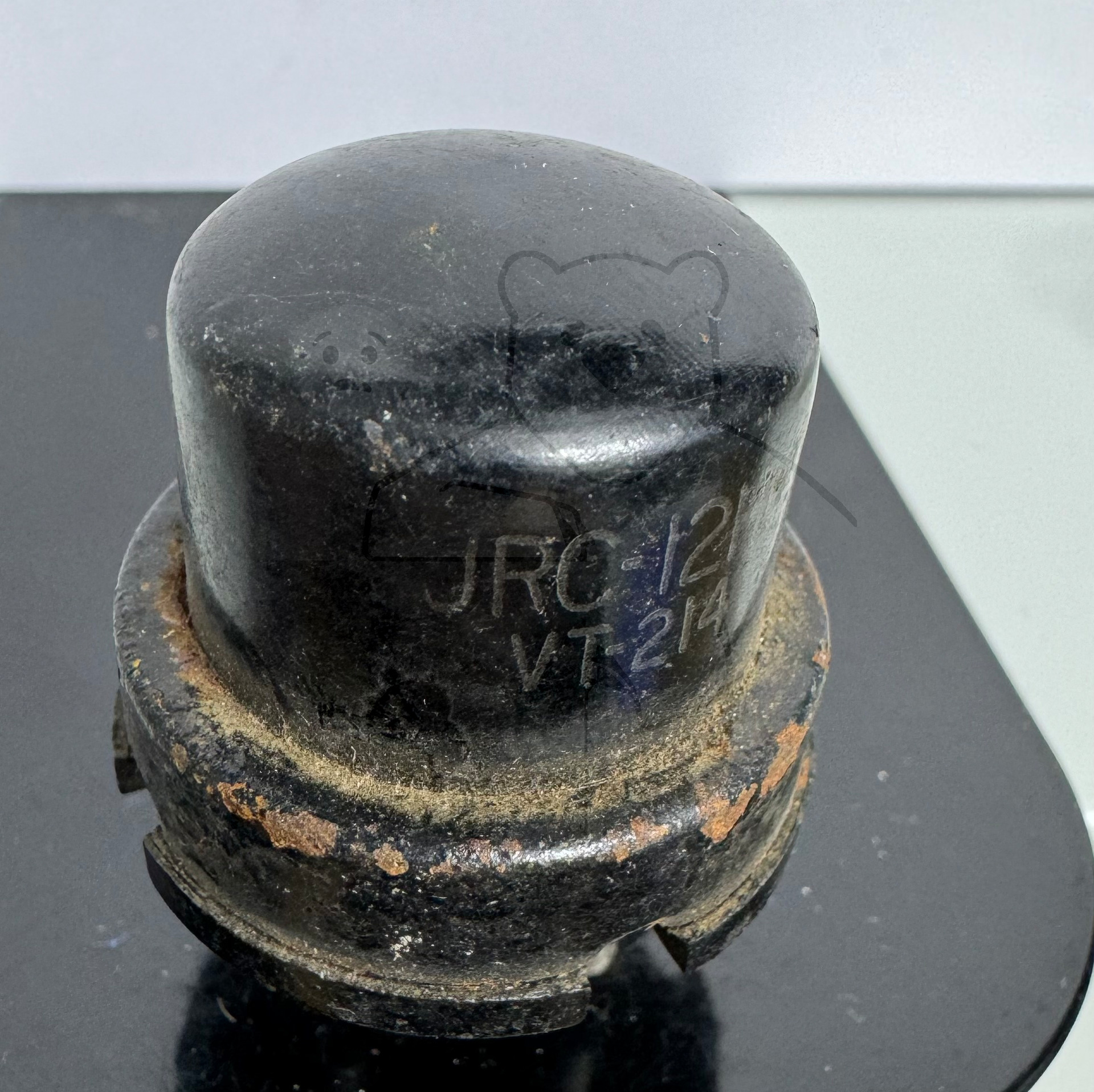

Röhre 12H6 #6227 Bild 2

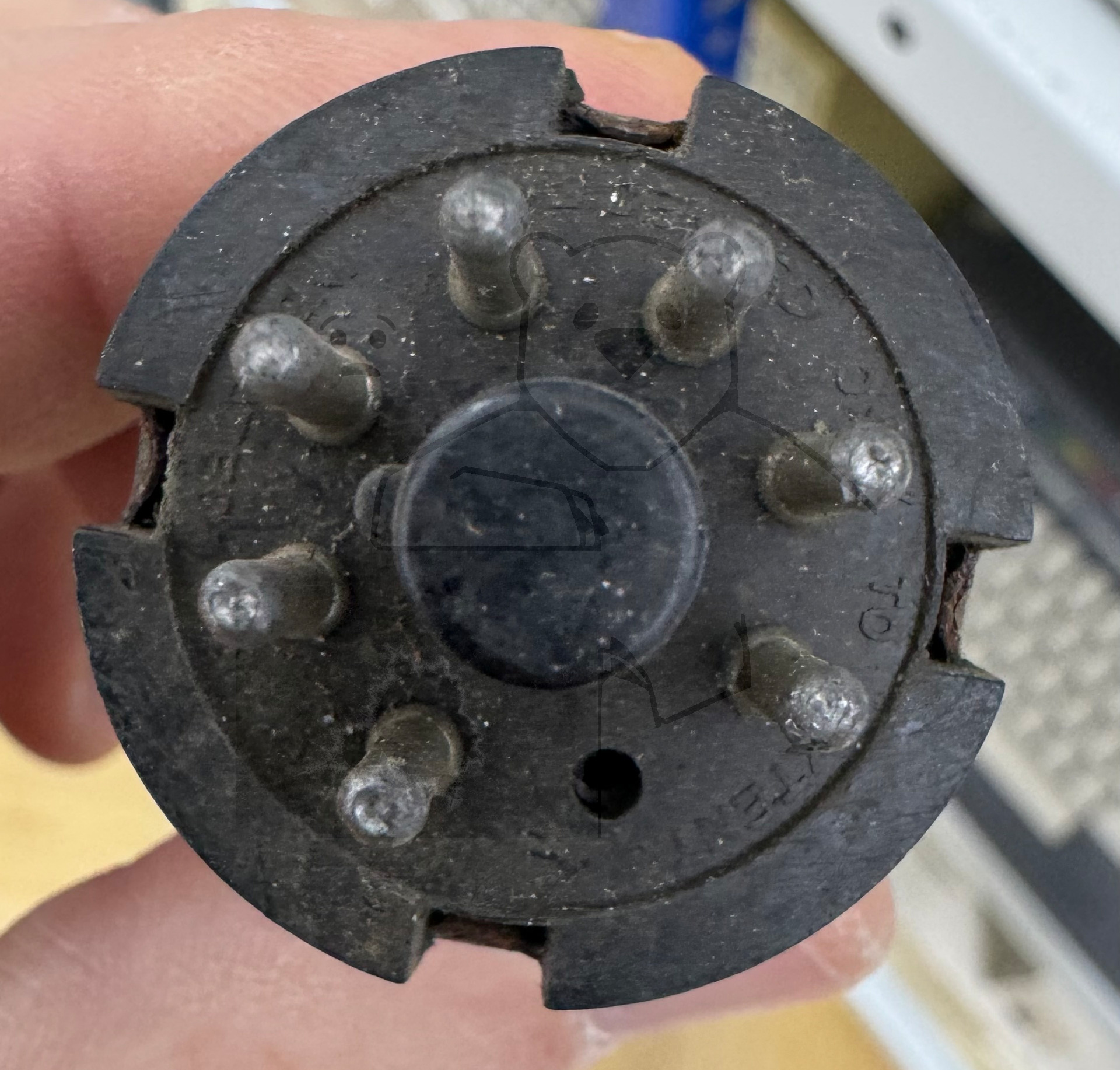

Röhre 12H6 #6227 Bild 3
