đ Beschreibung der Röhre: 12SA7 Inventarnummer: 06215
| Name | â 12SA7 |
| Vergleichsname | CV537 â VT-161 |
| Hersteller | â General Electric |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S38a |
đ Beschreibung der Systeme fĂŒr die Röhre: 12SA7
| System 1 | |
| Kathode | 6 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | 4 |
| Gitter 5 | 1 |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | â Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

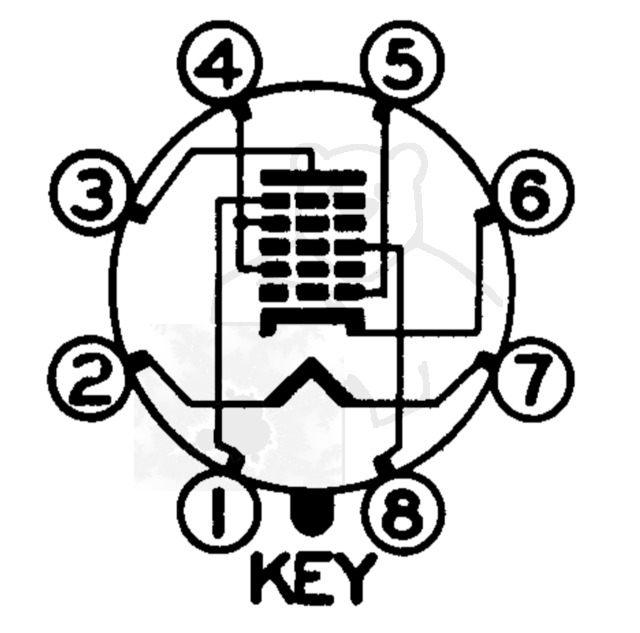

đ Sockelschaltung der 12SA7
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 12SA7
Datenblatt 12SA7 General Electric.pdf (278 kB)
Datenblatt 12SA7 Tung-Sol.pdf (288 kB)
Pruefkarte 12SA7 12SY7 VT161 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)
Pruefkarte 12SA7 VT-161 - Funke W19 Roehrenpruefer.pdf (152 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 12SA7

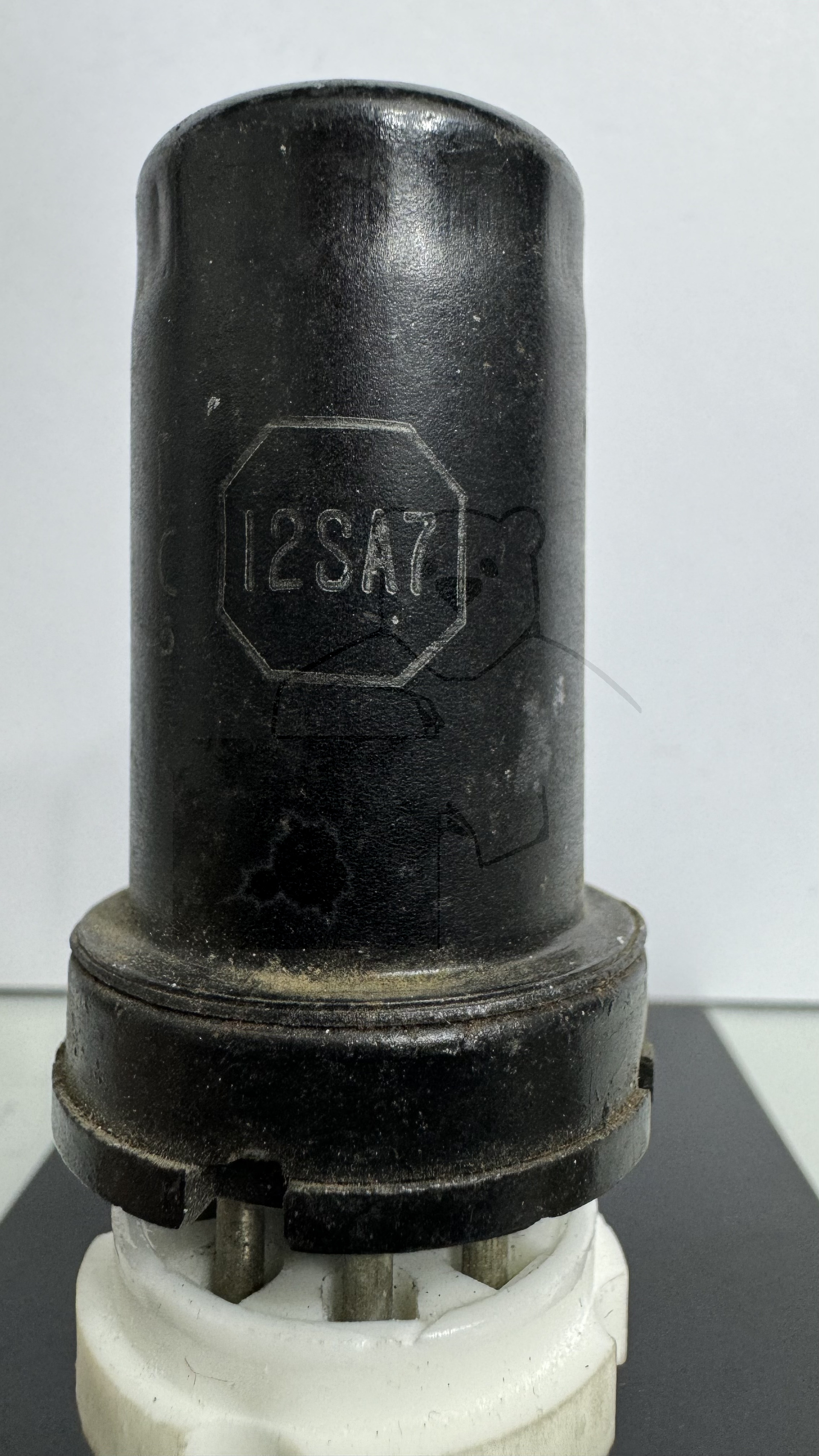

Röhre 12SA7 #6215 Bild 1
