đ Beschreibung der Röhre: EBC11 Inventarnummer: 06115
| Name | â EBC11 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 541 |
| Ătz- Produktionscode | Z JX |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S110a |
đ Beschreibung der Systeme fĂŒr die Röhre: EBC11
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 7 | |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 4 |
| Anode 2 | 5 | |
| Leuchtschirm | ||
| Heizung | 2, 3 | 2,3 |
| Abschirmung | 8 | 8 |
| Funktion | â Niederfrequenzverstaerker, Triode |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EBC11
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EBC11
Anwendung EBC11 Funkwerk Erfurt.pdf (221 kB)
Anwendung EBC11 Funkwerk Röhren Dokumente.pdf (1739 kB)
Datenblatt EBC11 Telefunken Version 1.pdf (174 kB)
Datenblatt EBC11 Telefunken Version 2.pdf (323 kB)
Pruefkarte EBC11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte EBC11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte EBC11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)
Pruefkarte EBC11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EBC11

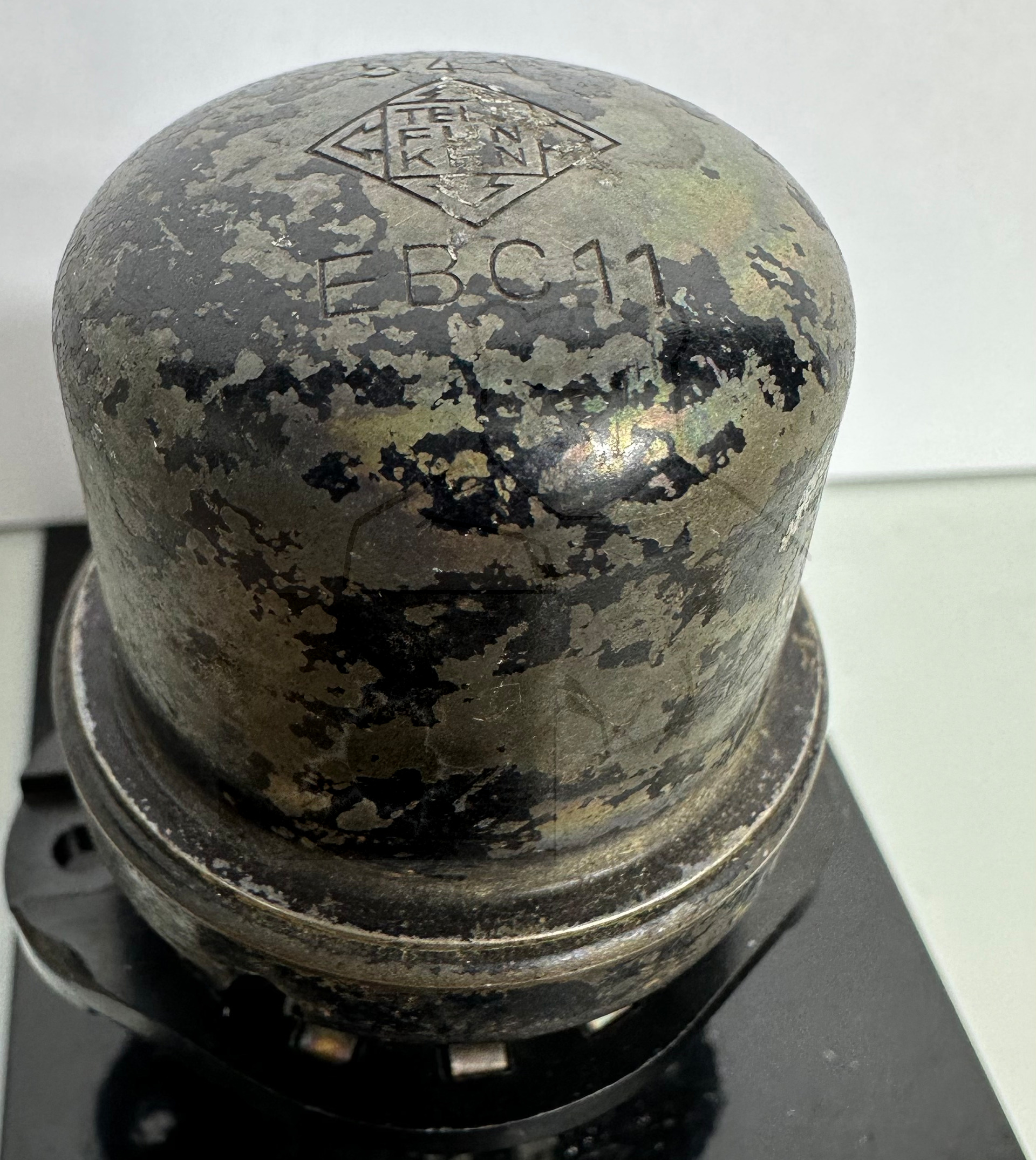

Röhre EBC11 #6115 Bild 1

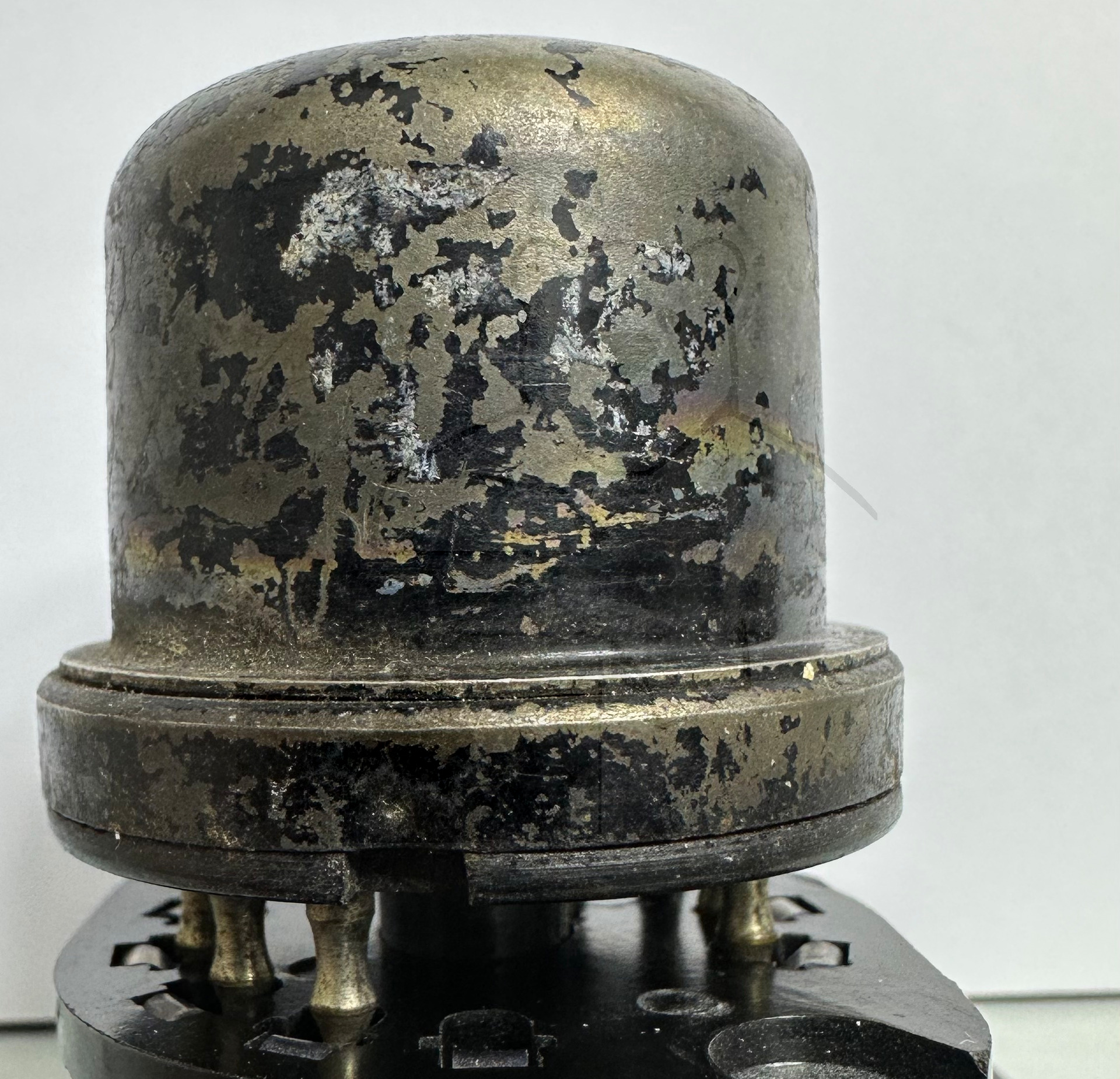

Röhre EBC11 #6115 Bild 2
