đ Beschreibung der Röhre: 12C8 Inventarnummer: 06068
| Name | â 12C8 |
| Vergleichsname | VT-153 |
| Hersteller | â KEN-RAD |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S38b |
đ Beschreibung der Systeme fĂŒr die Röhre: 12C8
| System 1 | System 2 | System 3 | |
| Kathode | 8 | 8 | 8 |
| Gitter 1 | Kappe | ||
| Gitter 2 | 6 | ||
| Gitter 3 | 8 | ||
| Gitter 4 | |||
| Gitter 5 | |||
| Gitter 6 | |||
| Gitter 7 | |||
| Anode 1 | 3 | 5 | 4 |
| Anode 2 | |||
| Leuchtschirm | |||
| Heizung | 2, 7 | 2, 7 | 2, 7 |
| Abschirmung | 1 | 1 | 1 |
| Funktion | â Zwischenfrequenzverstaerker |
â Demodulator |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 12C8
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 12C8
Datenblatt 12C8 RCA.pdf (92 kB)
Datenblatt 12C8 Tung-Sol.pdf (58 kB)
Pruefkarte 12C8 VT-169 VT-153 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte 12C8 VT169 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (190 kB)
Pruefkarte 12C8 VT169 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (216 kB)
Pruefkarte 12Q7 12C8 - Funke W19 Roehrenpruefer.pdf (149 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 12C8

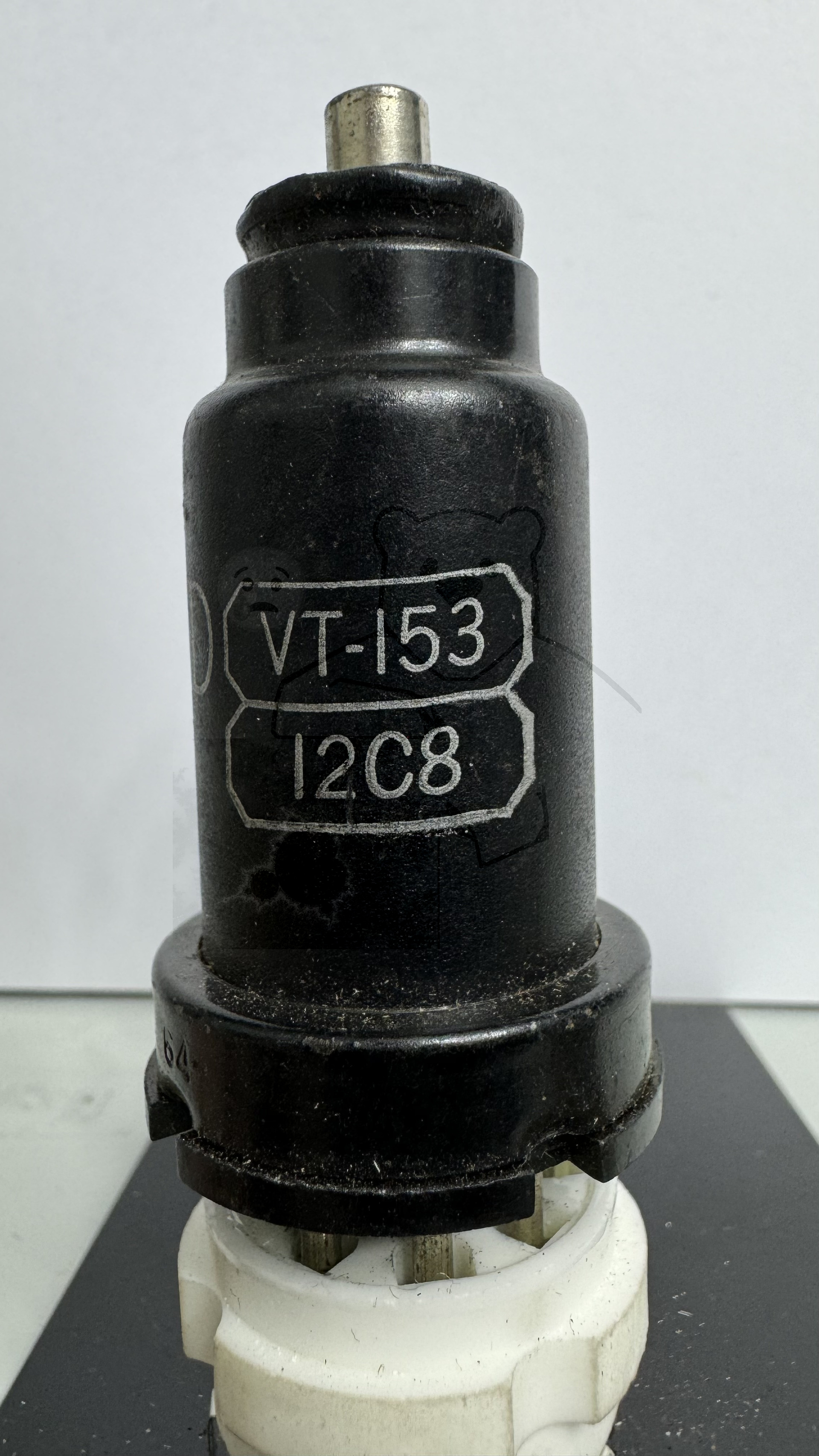

Röhre 12C8 #6068 Bild 1

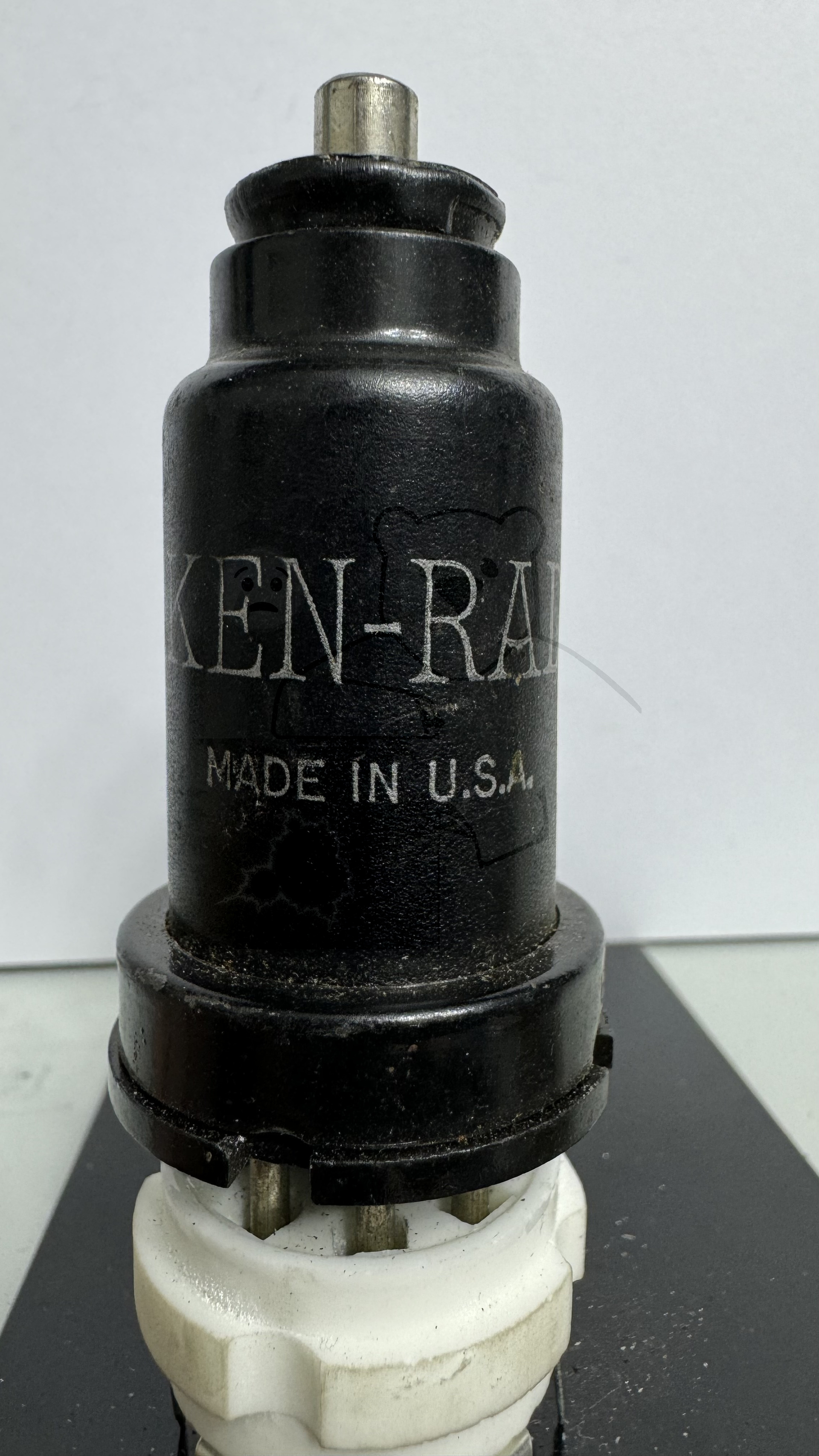

Röhre 12C8 #6068 Bild 2

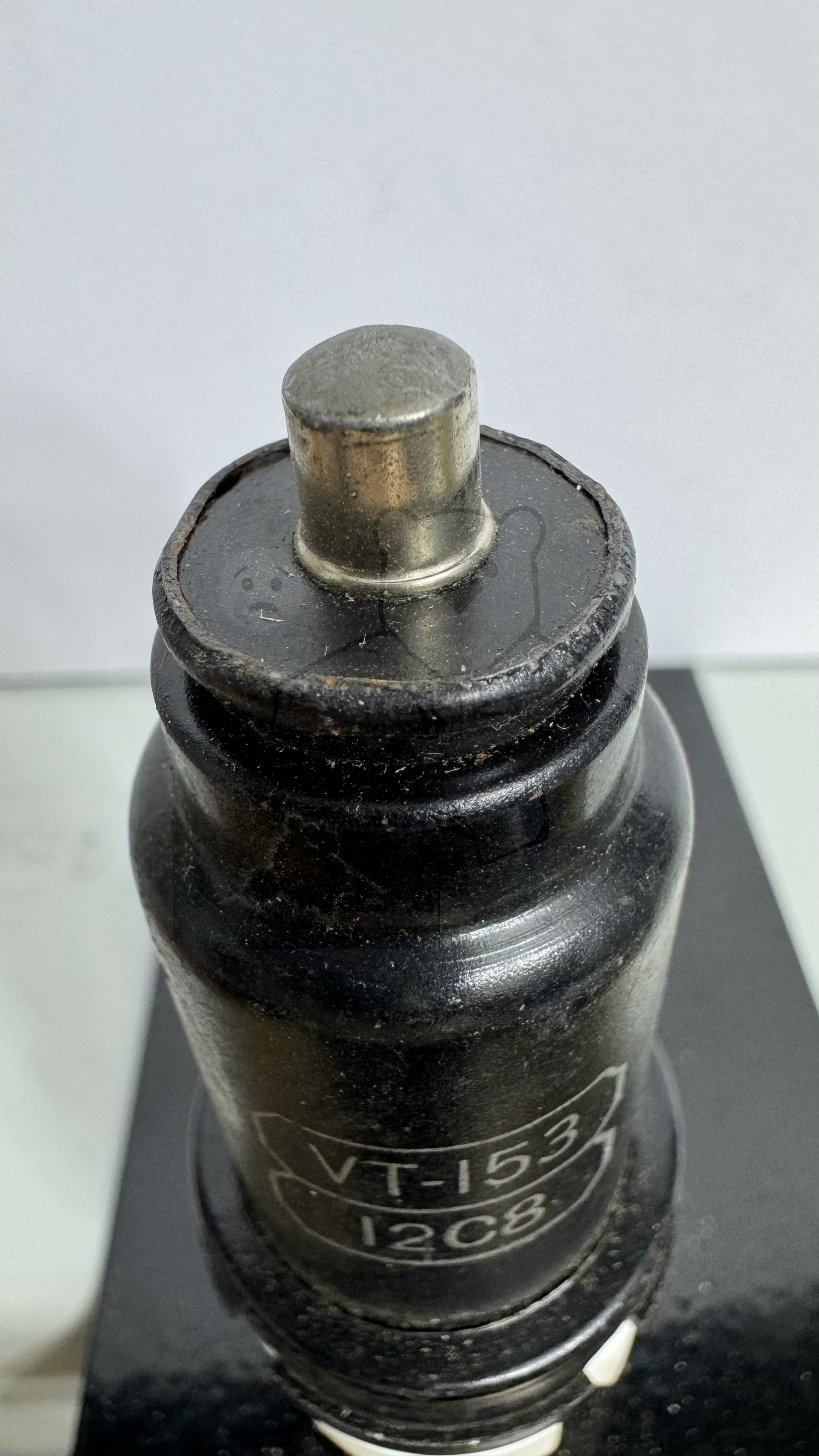

Röhre 12C8 #6068 Bild 3

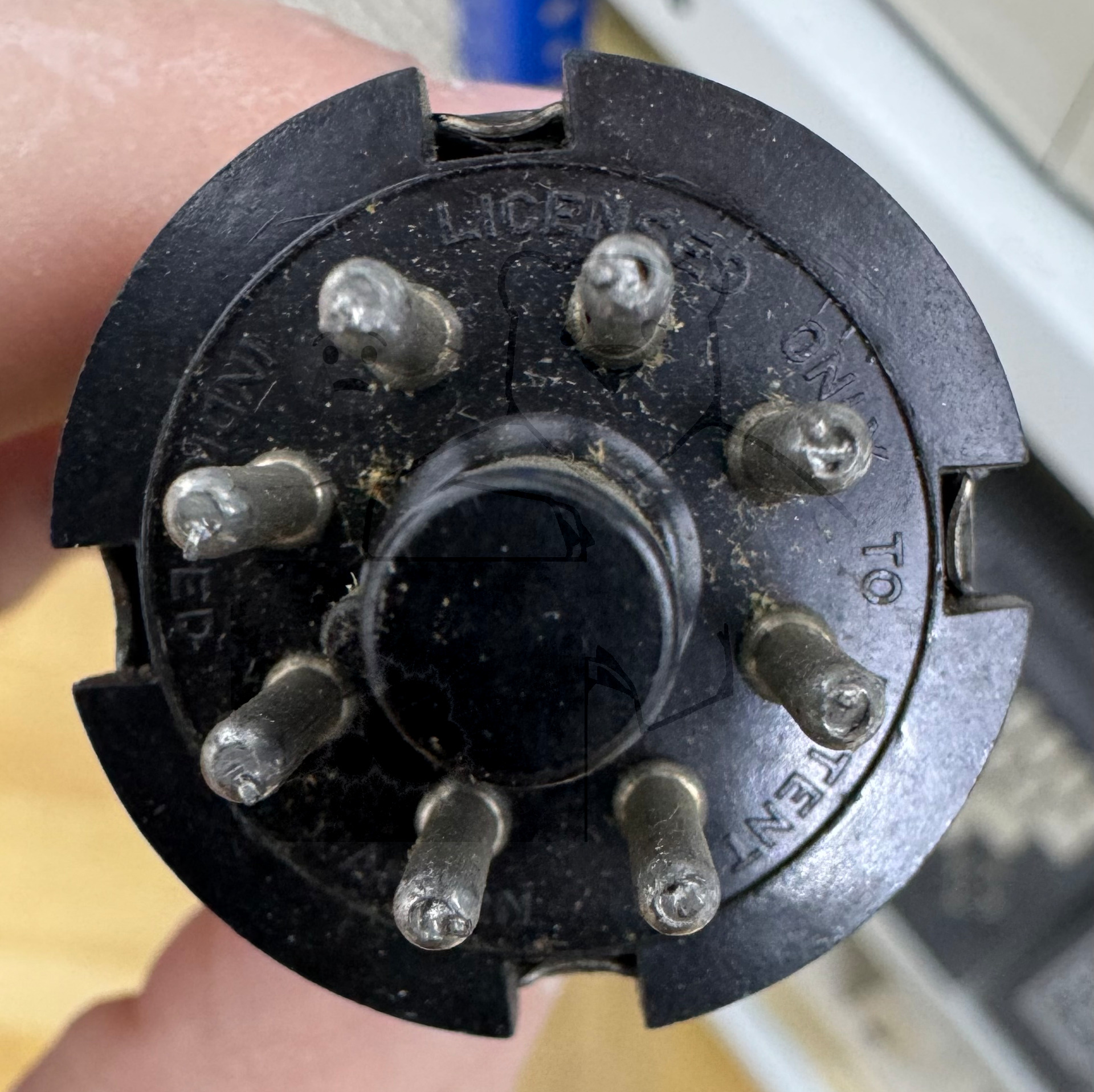

Röhre 12C8 #6068 Bild 4
