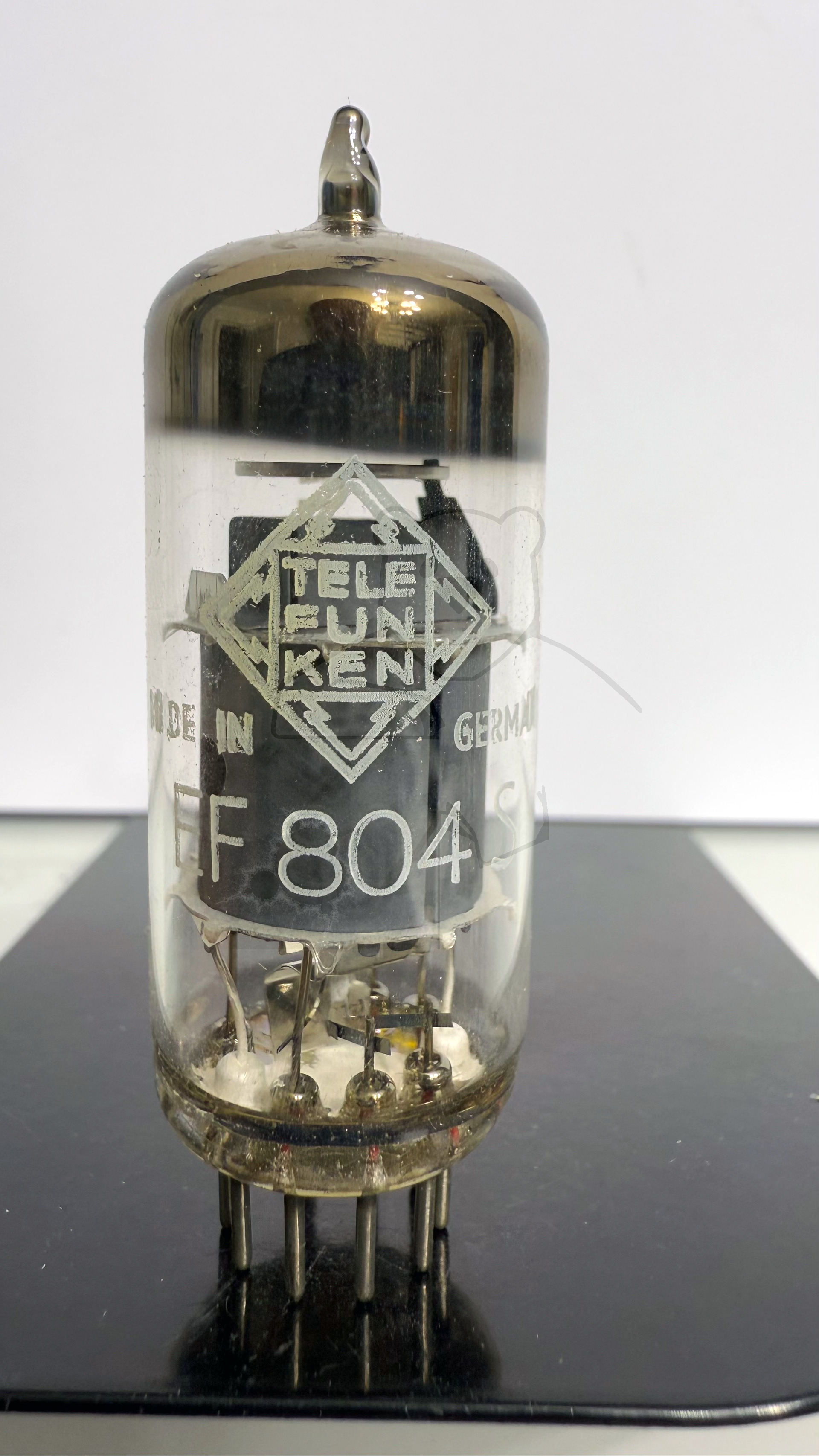

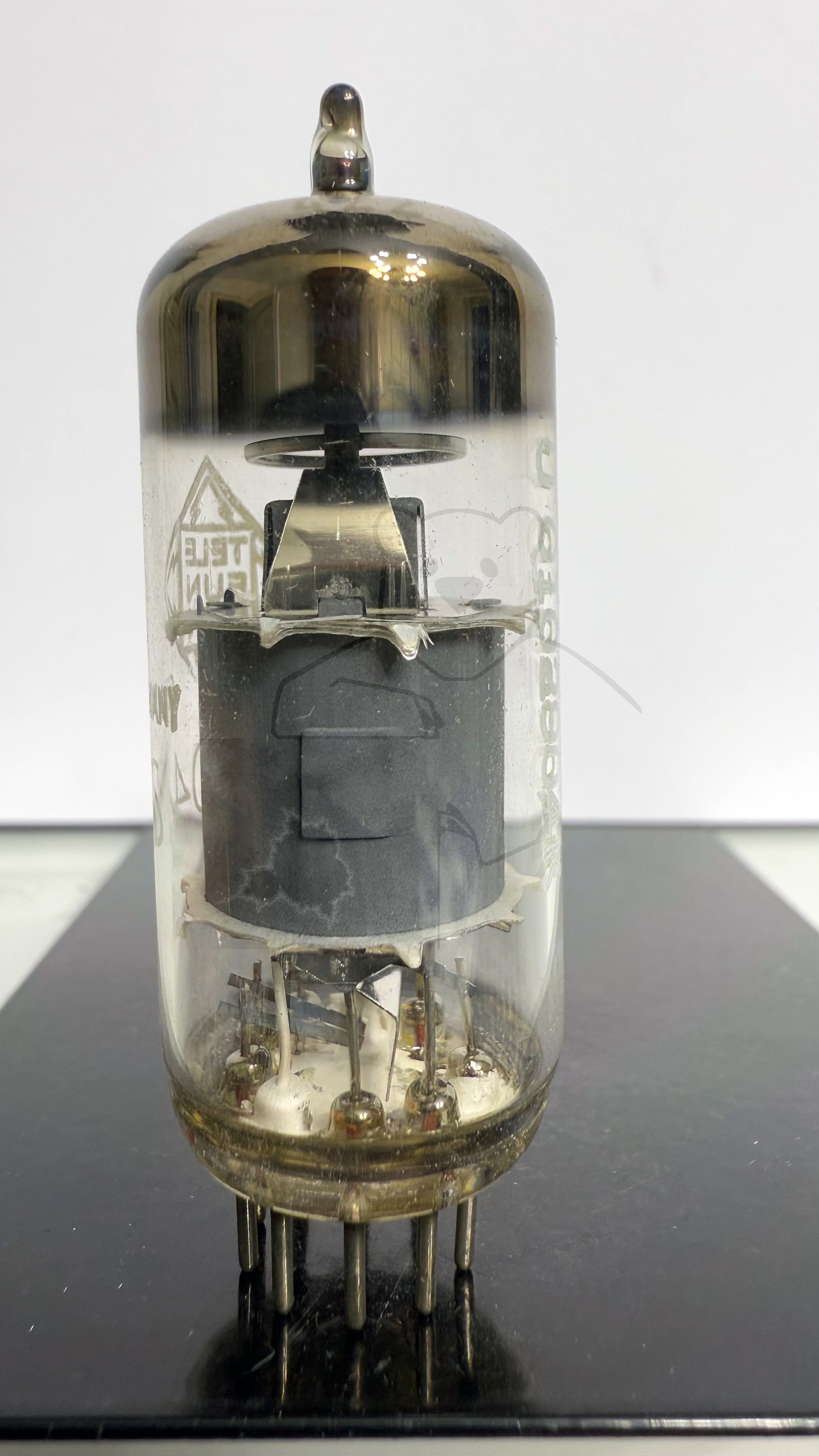

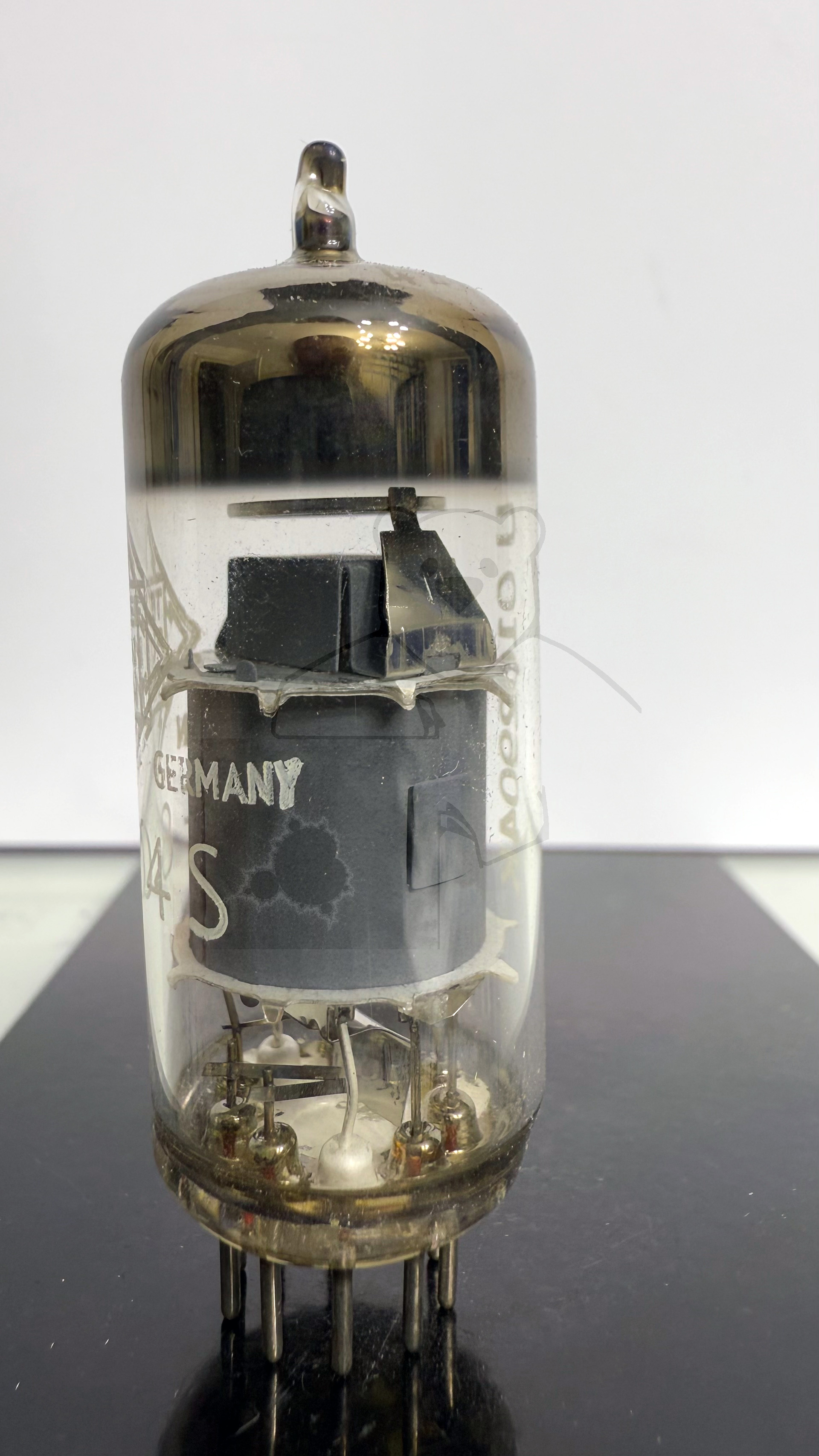

Daten und Bilder der Röhre: EF804S

🔎 Beschreibung der Röhre: EF804S Inventarnummer: 05968

Name	→ EF804S
Vergleichsname
Hersteller	→ Telefunken (Mit Raute im Boden)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,17
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Die → EF804S ist ausgelegt für hohe Lebensdauer (mind. 10000h), geringe Mikrophonie und brummarm.
Informationen
Kenn Nummer	422
Ätz- Produktionscode

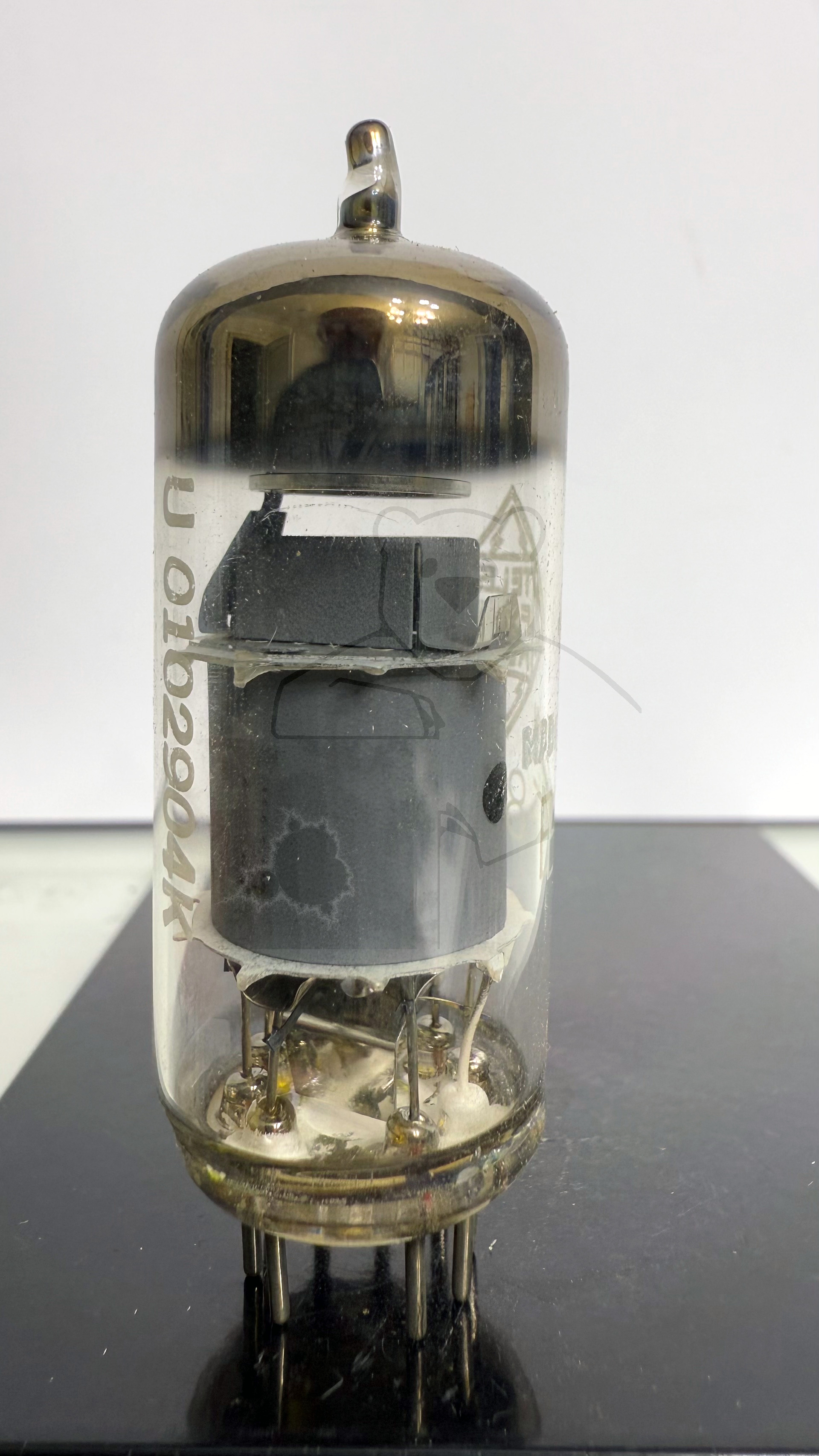

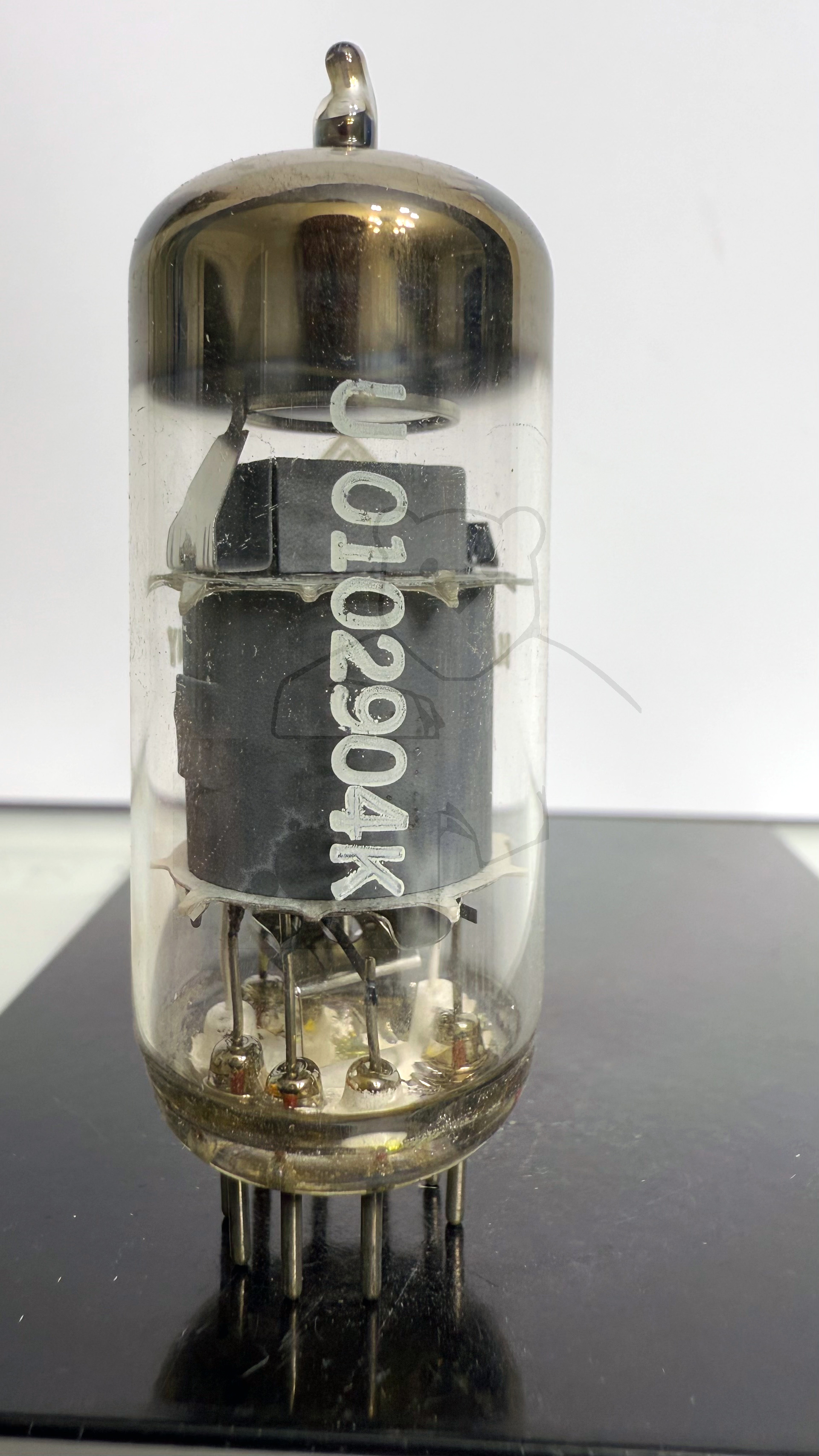

Serien Nummer	U0102904K
Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S107b

🔎 Beschreibung der Systeme für die Röhre: EF804S

	System 1
Kathode	3
Gitter 1	9
Gitter 2	8
Gitter 3	1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	2, 6
Funktion	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EF804S

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EF804S
Datenblatt EF804S AEG [www.tubedata.info].pdf (214 kB)
Datenblatt EF804S Telefunken [www.tubedata.info].pdf (247 kB)
Pruefkarte EF804 EF804S - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte EF804 EF804S - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
