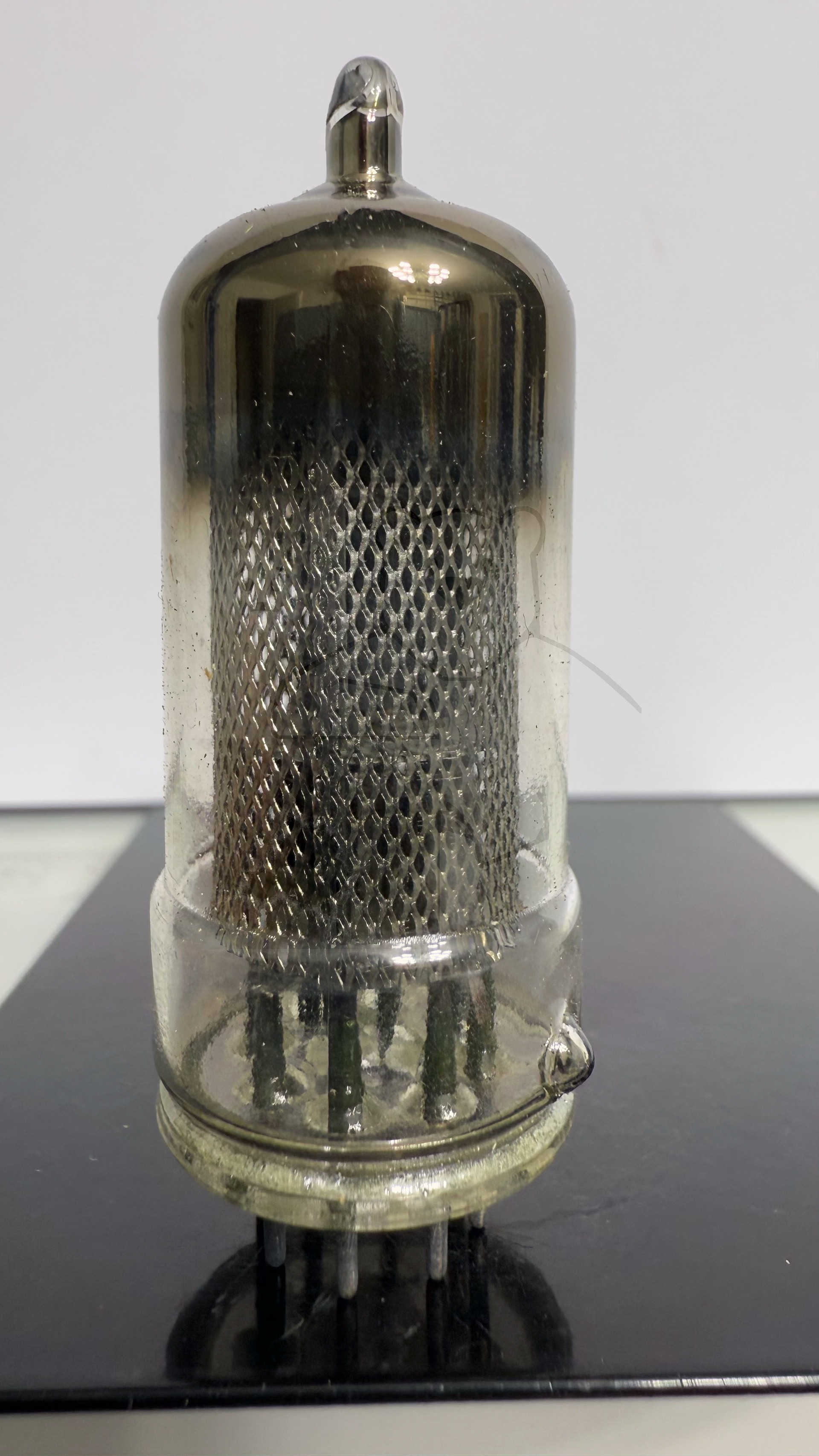

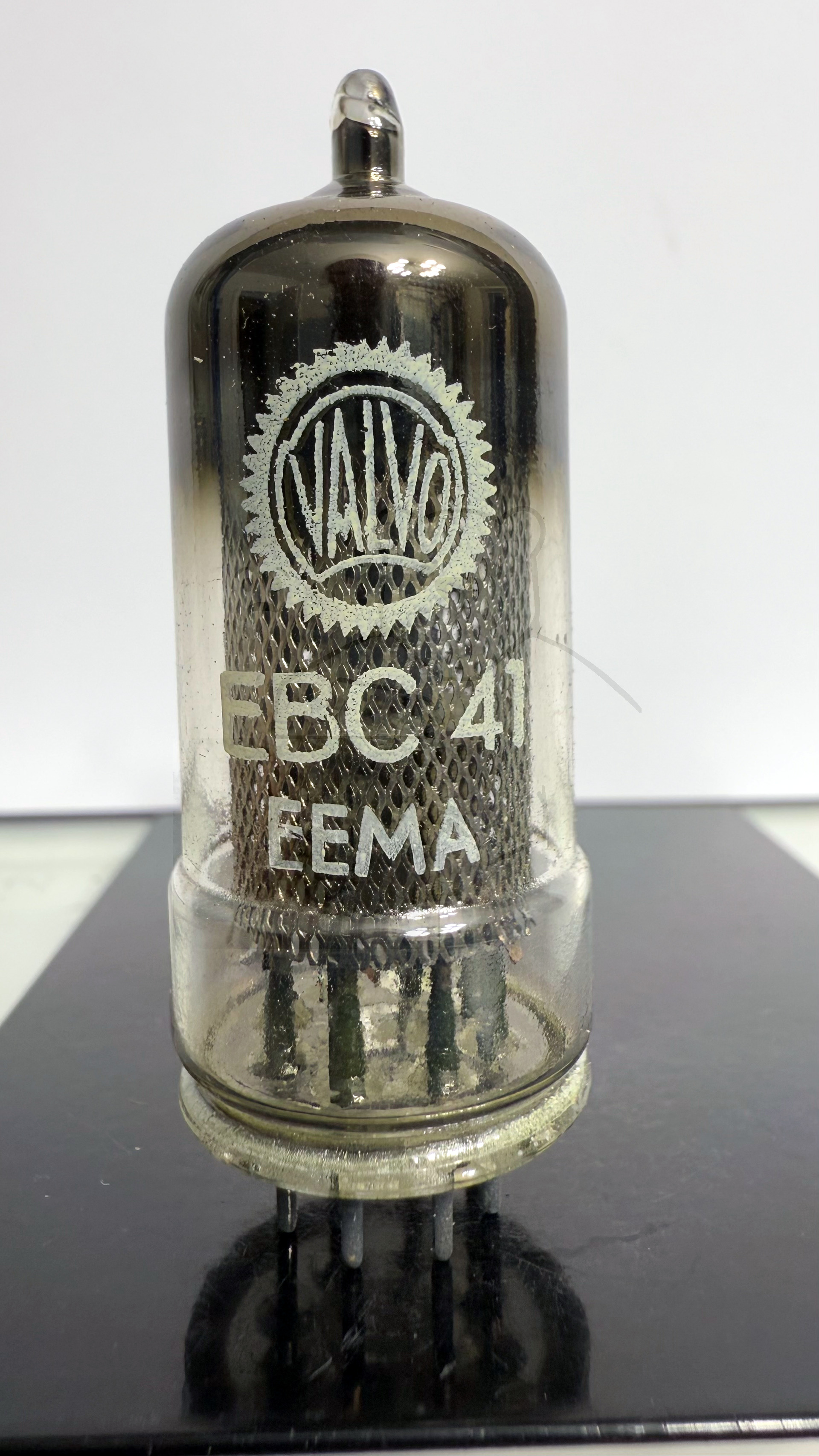

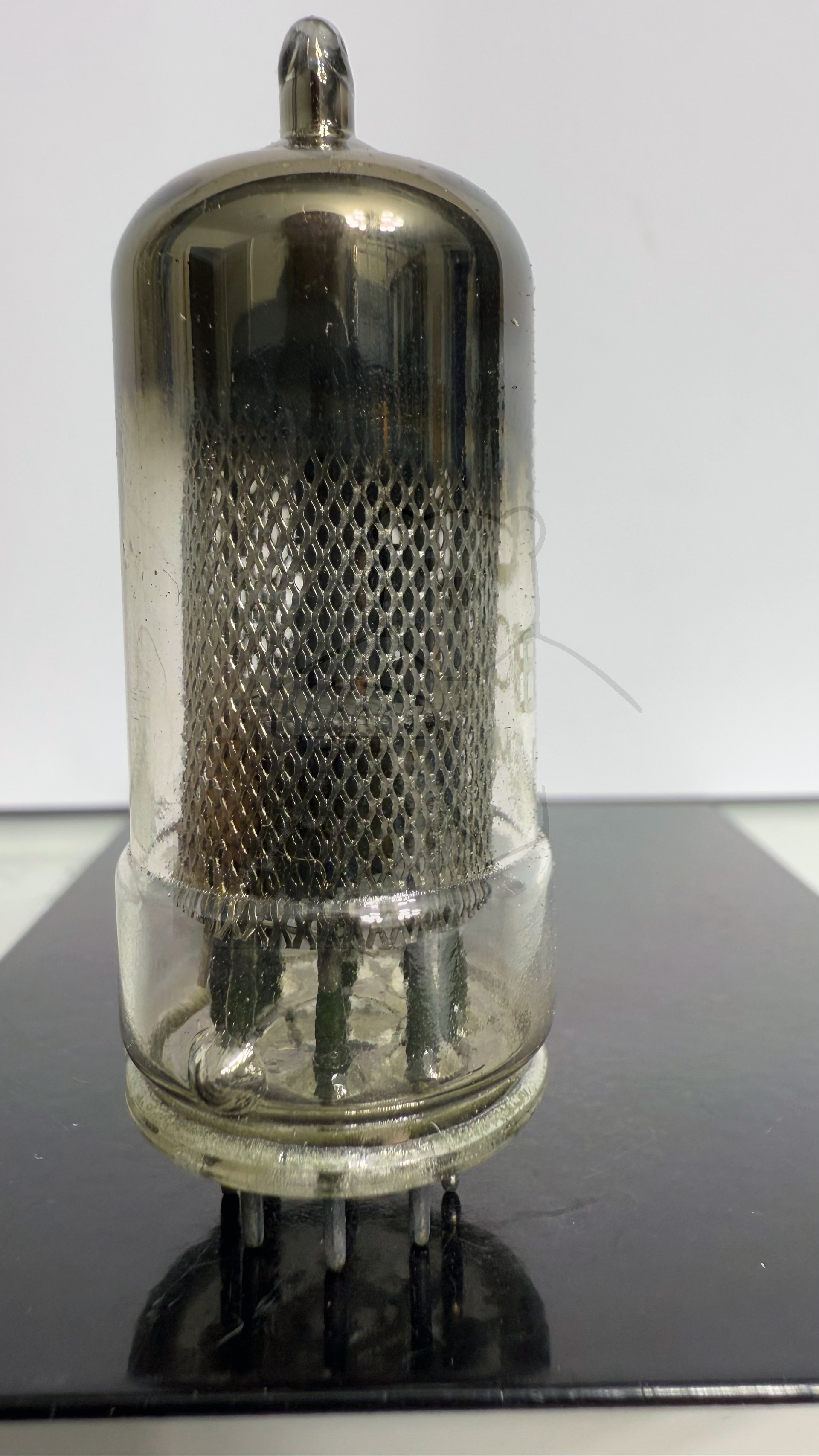

Daten und Bilder der Röhre: EBC41

🔎 Beschreibung der Röhre: EBC41 Inventarnummer: 05931

Name	→ EBC41
Vergleichsname	6CV7
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,23
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	EEMA
Ätz- Produktionscode	P31 B3L

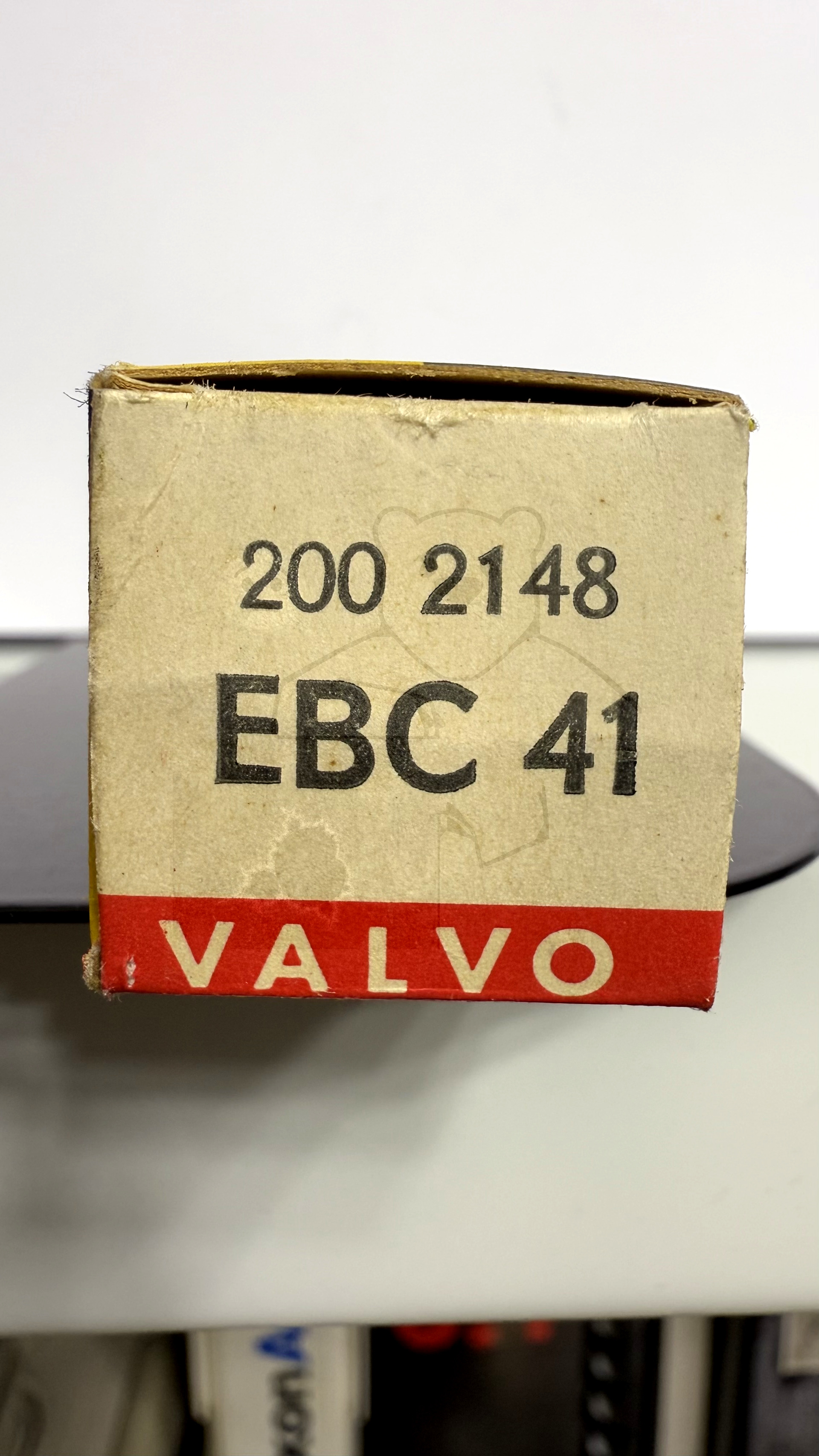

Serien Nummer	200 2148

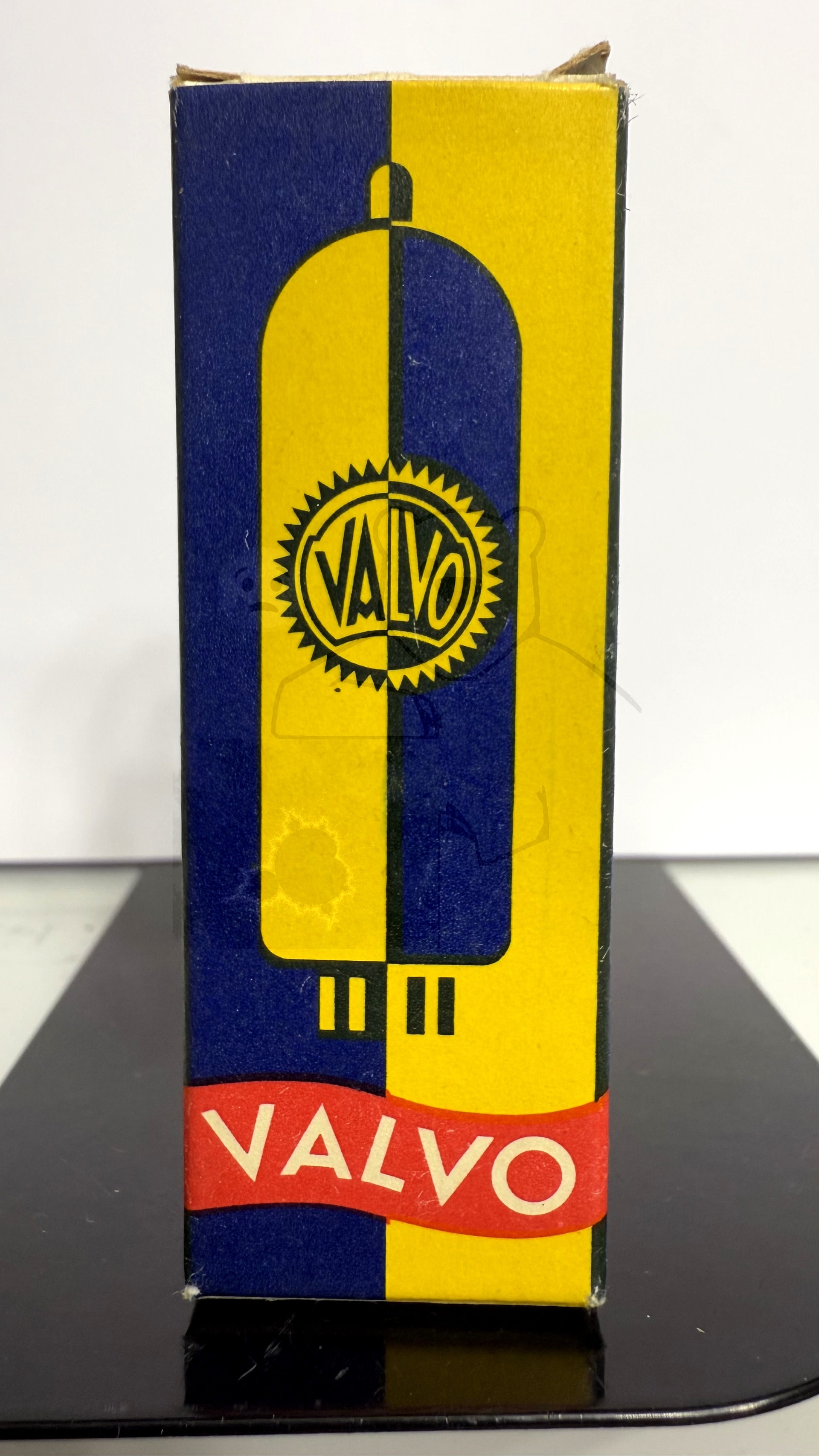

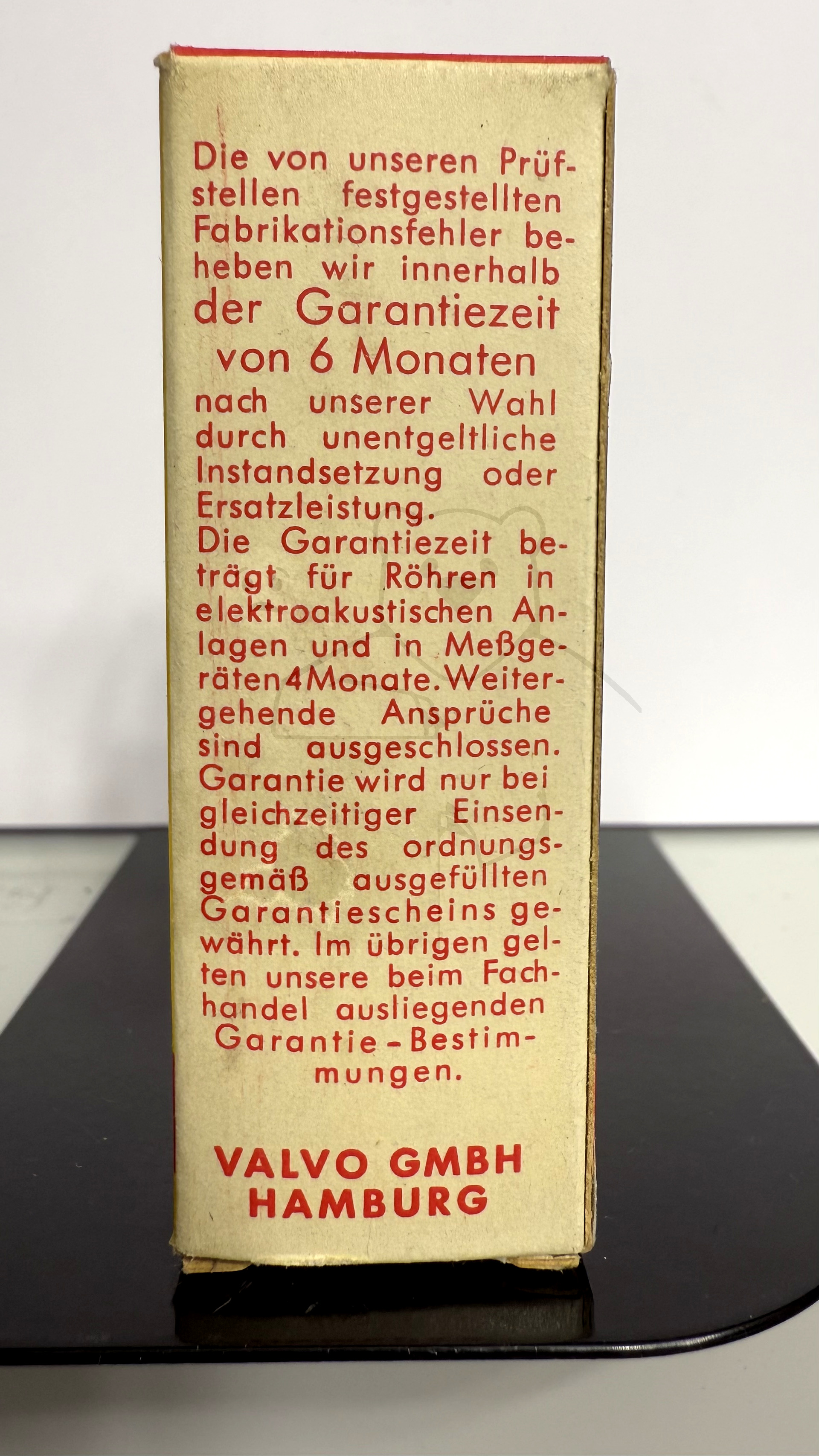

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S107a

🔎 Beschreibung der Systeme für die Röhre: EBC41

	System 1	System 2
Kathode	7	7
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	6
Anode 2		5
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	4	4
Funktion	→ Niederfrequenzverstaerker, Triode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EBC41

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EBC41
Anwendung EBC41 [www.tubedata.info].pdf (487 kB)
Datenblatt EBC41 Mazda Belvu [www.tubedata.info].pdf (148 kB)
Datenblatt EBC41 Philips [www.tubedata.info].pdf (181 kB)
Datenblatt EBC41 Telefunken.pdf (71 kB)
Pruefkarte EBC41 - Karte 1 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte EBC41 - Karte 2 - Funke W19 Roehrenpruefer.pdf (148 kB)
Pruefkarte EBC41 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte EBC41 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (186 kB)
