đ Beschreibung der Röhre: UF5 Inventarnummer: 05882
| Name | â UF5 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 940 |
| Ătz- Produktionscode | 1DQ |
| Serien Nummer | 754.1 |
| Verpackung | Industrieverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44b |
đ Beschreibung der Systeme fĂŒr die Röhre: UF5
| System 1 | |
| Kathode | 4 |
| Gitter 1 | Kappe |
| Gitter 2 | 7 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der UF5
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UF5
Anwendung UF5 UF6 UL2 Funk-Technik.pdf (8842 kB)
Anwendung UF5 UF9.pdf (121 kB)
Pruefkarte UF5 - Neuberger RPM370 Roehrenmessgeraet.pdf (189 kB)
Pruefkarte UF5 UF9 UF10 - Funke W19 Roehrenpruefer.pdf (158 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UF5

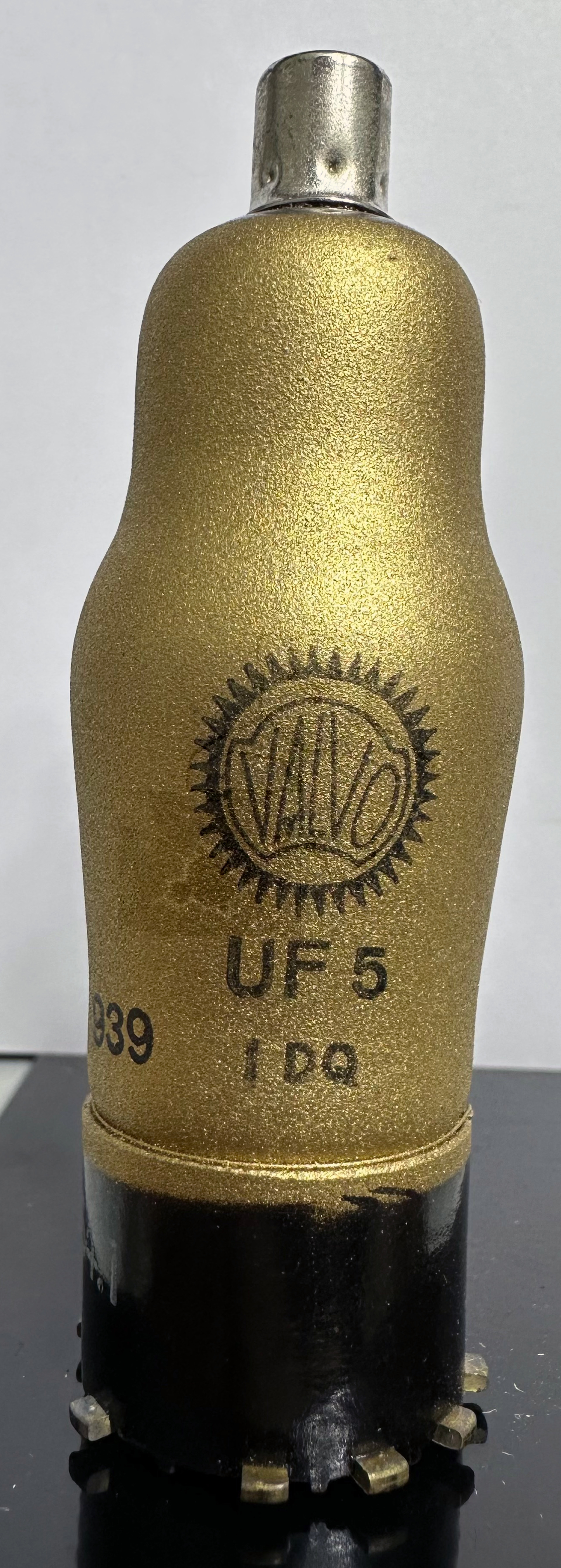

Röhre UF5 #5882 Bild 1
