đ Beschreibung der Röhre: DL192 Inventarnummer: 05825
| Name | â DL192 |
| Vergleichsname | |
| Hersteller | â RWN Neuhaus |
| Heizspannung (Volt) | 1,2 oder 2,4 |
| Heizstrom (AmpĂšre) | 0,1 oder 0,05 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | Die Röhre kann mit 2,4V oder 1,2V beheizt werden, je nach Beschaltung der Heizung. |
| Informationen | 25-55N |
| Kenn Nummer | 664 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S125b |
đ Beschreibung der Systeme fĂŒr die Röhre: DL192
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 3 |
| Gitter 2 | 4 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2, 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 7 - Mittelanzapfung auf Stift 5 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

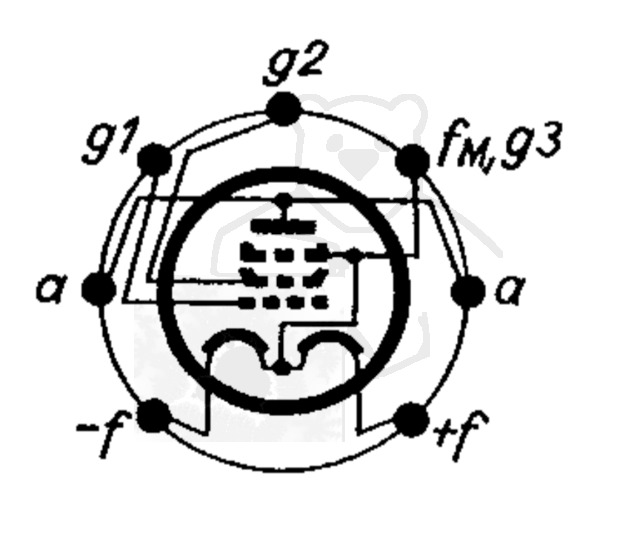

đ Sockelschaltung der DL192
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ DatenblĂ€tter zur Röhre: DL192
Datenblatt DL192 RFT.pdf (79 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DL192

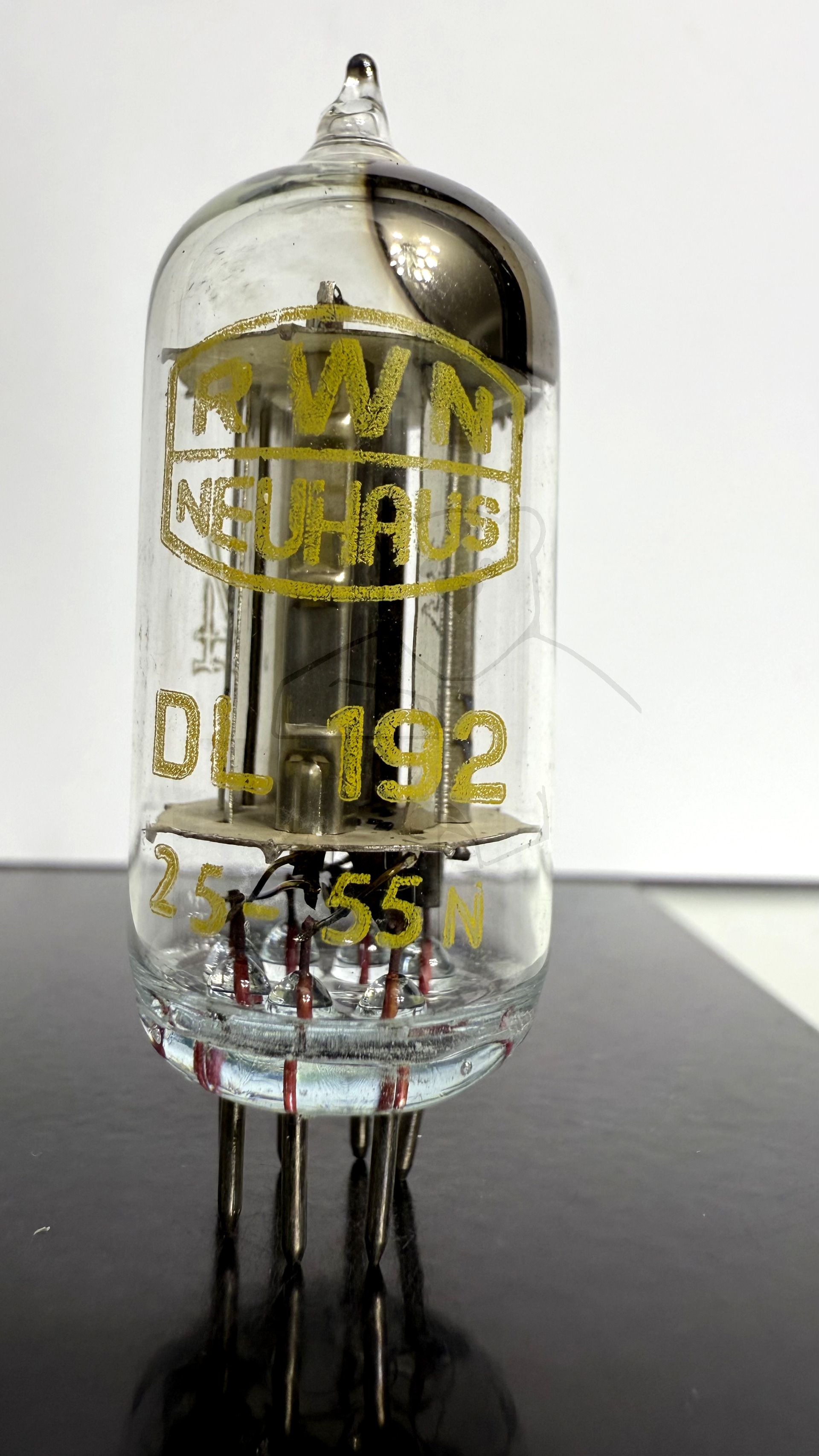

Röhre DL192 #5825 Bild 1
Röhre DL192 #5825 Bild 2
Röhre DL192 #5825 Bild 3

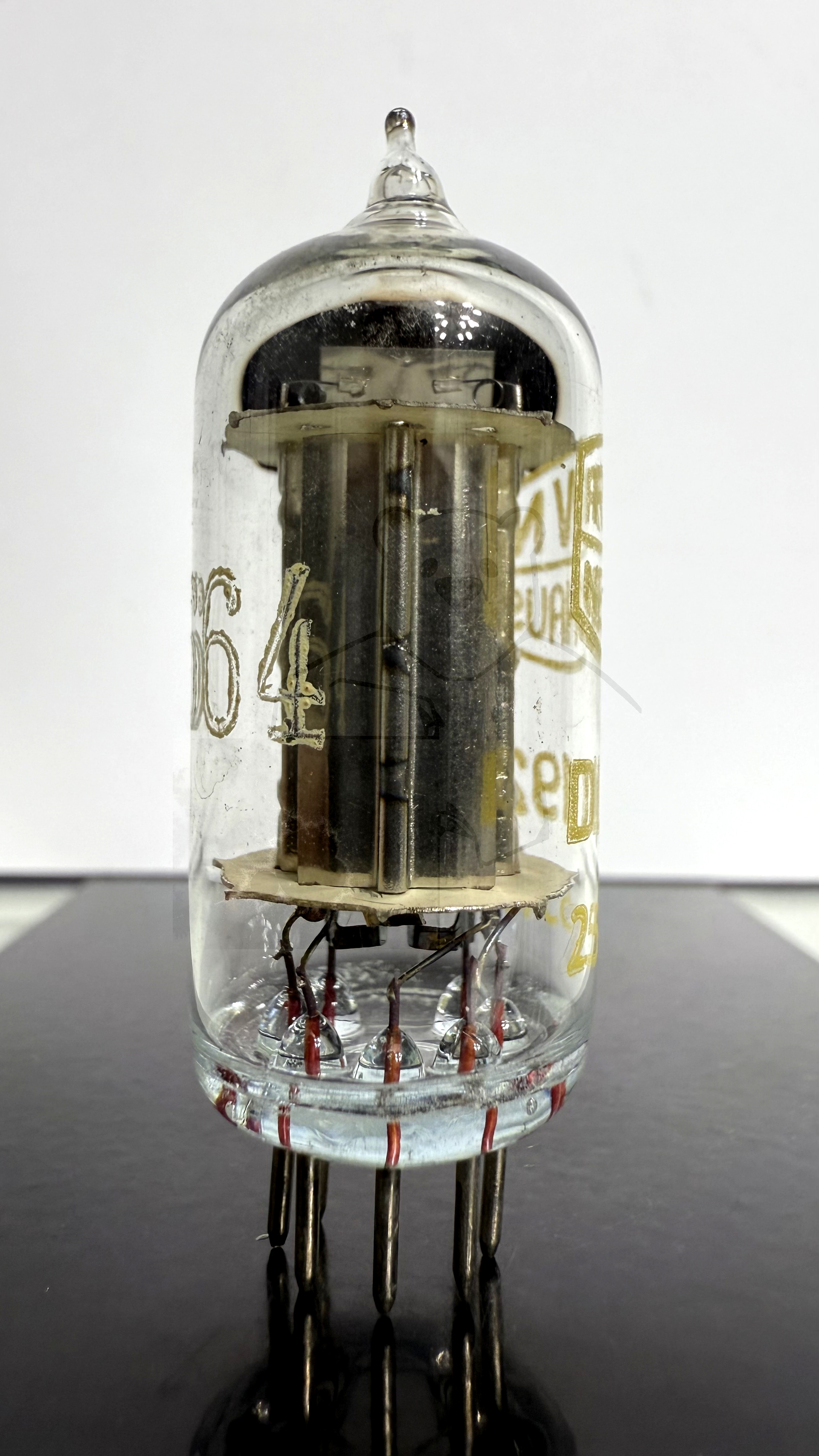

Röhre DL192 #5825 Bild 4
