đ Beschreibung der Röhre: DF191 Inventarnummer: 05778
| Name | â DF191 |
| Vergleichsname | |
| Hersteller | â RWN Neuhaus |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (AmpĂšre) | 0,05 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | 30-56 |
| Kenn Nummer | 725 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S124b |
đ Beschreibung der Systeme fĂŒr die Röhre: DF191
| System 1 | |
| Kathode | 1, 5 |
| Gitter 1 | 6 |
| Gitter 2 | 3 |
| Gitter 3 | 1, 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 7 |
| Abschirmung | |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

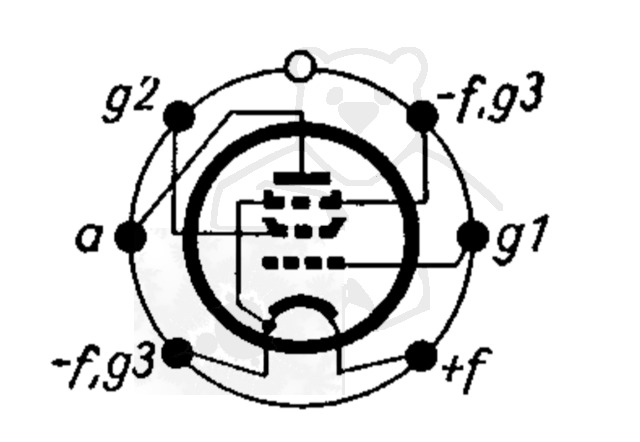

đ Sockelschaltung der DF191
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ DatenblĂ€tter zur Röhre: DF191
Datenblatt DF191 RFT.pdf (76 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DF191

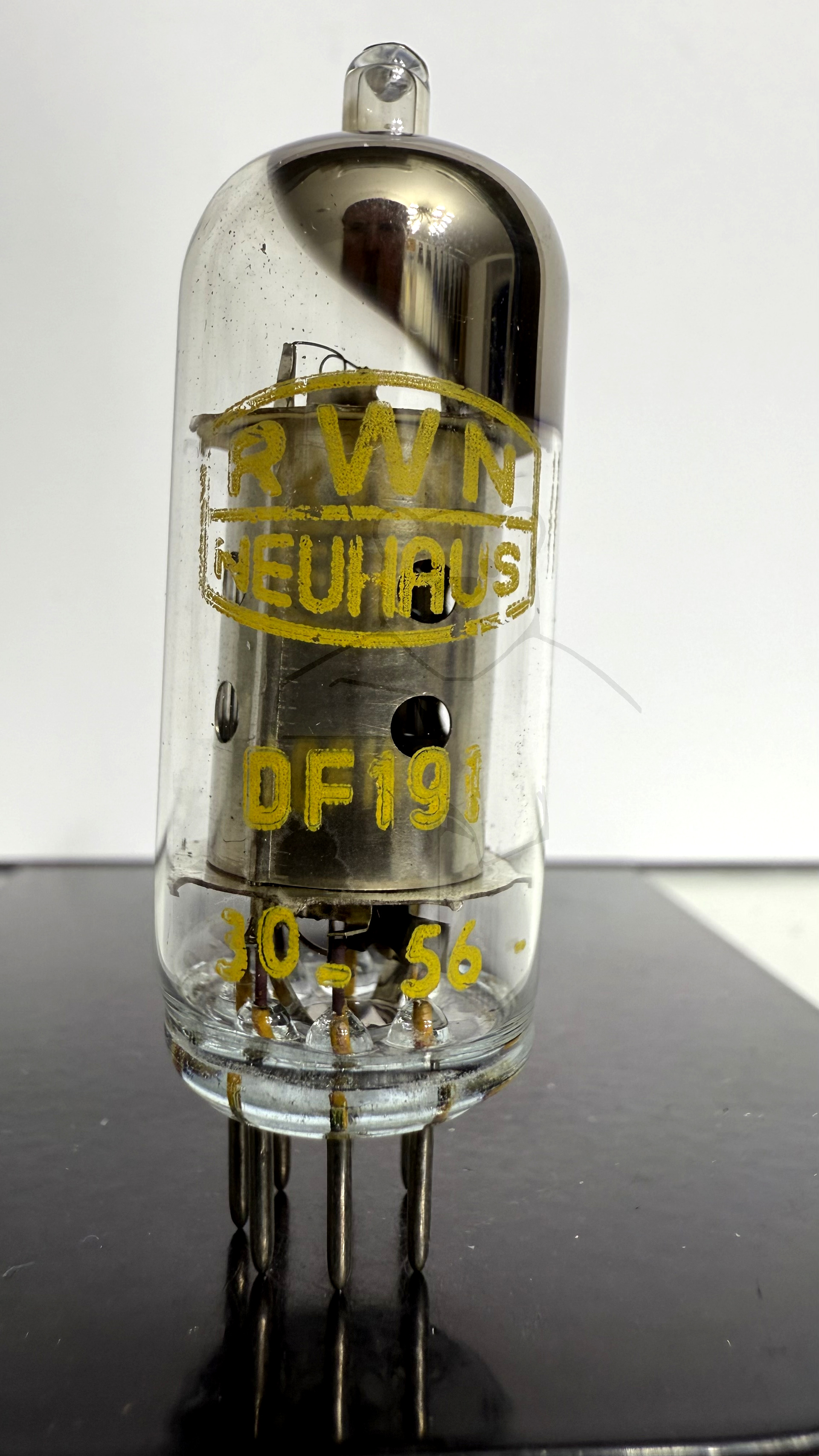

Röhre DF191 #5778 Bild 1

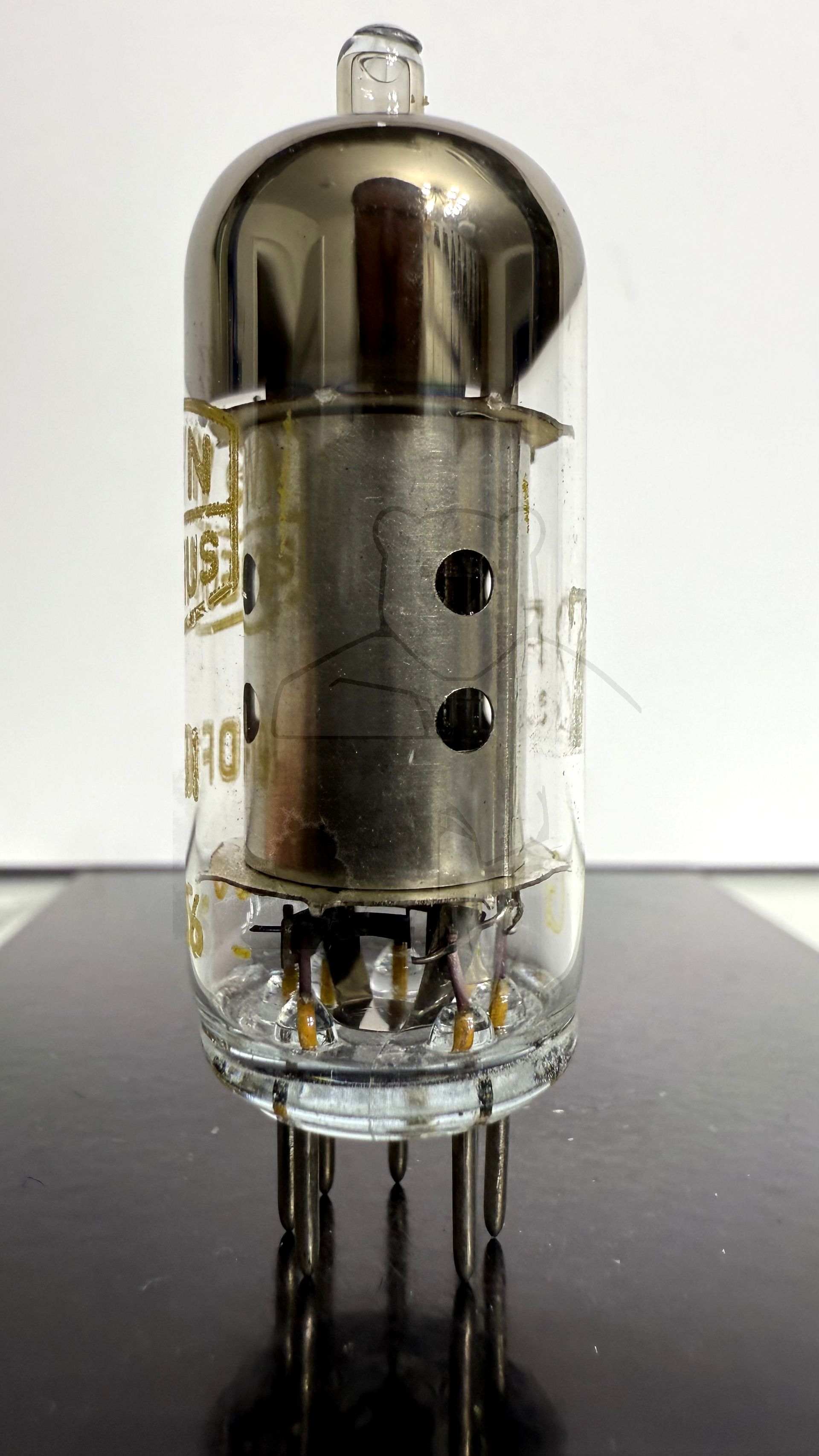

Röhre DF191 #5778 Bild 2

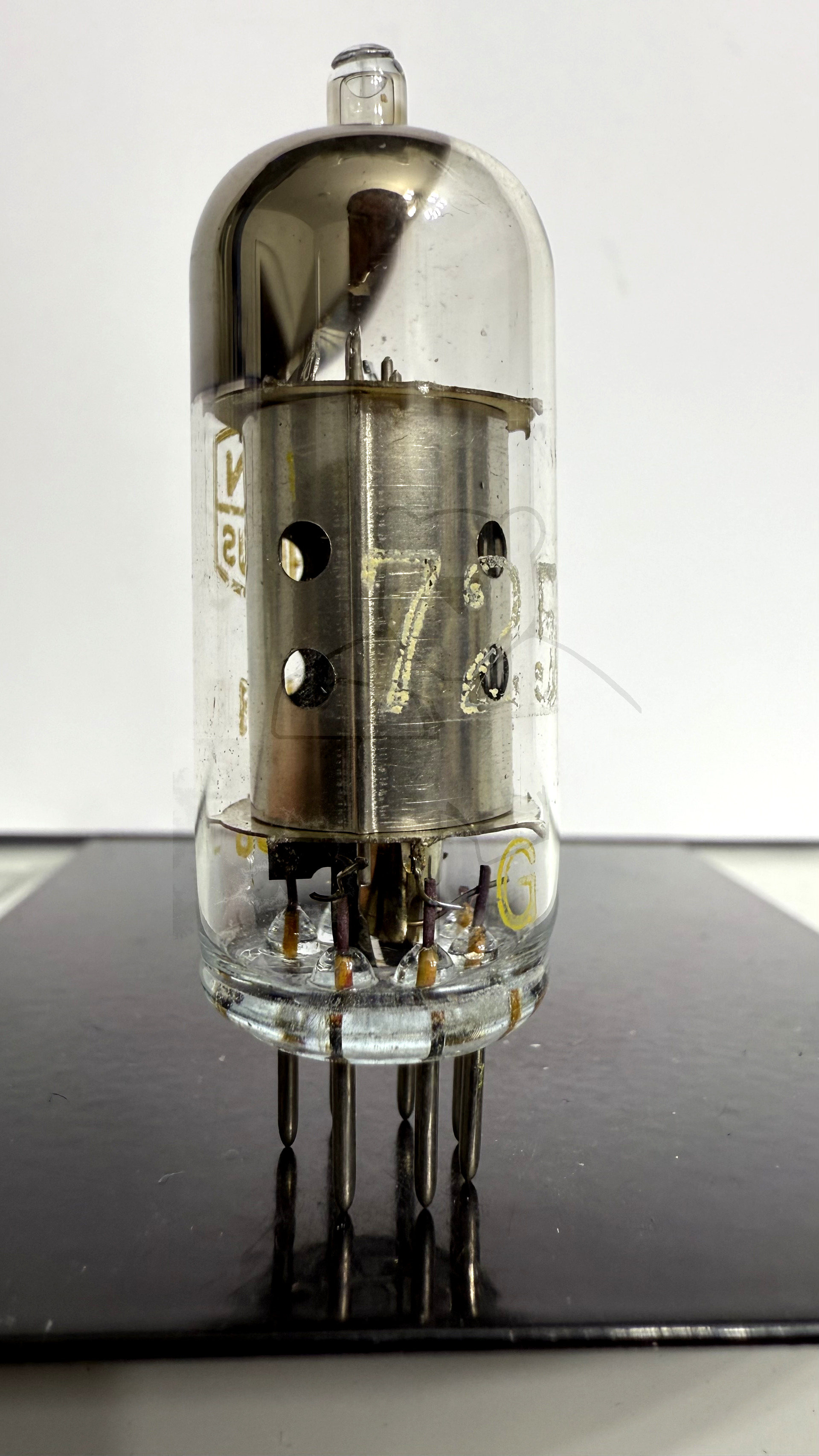

Röhre DF191 #5778 Bild 3

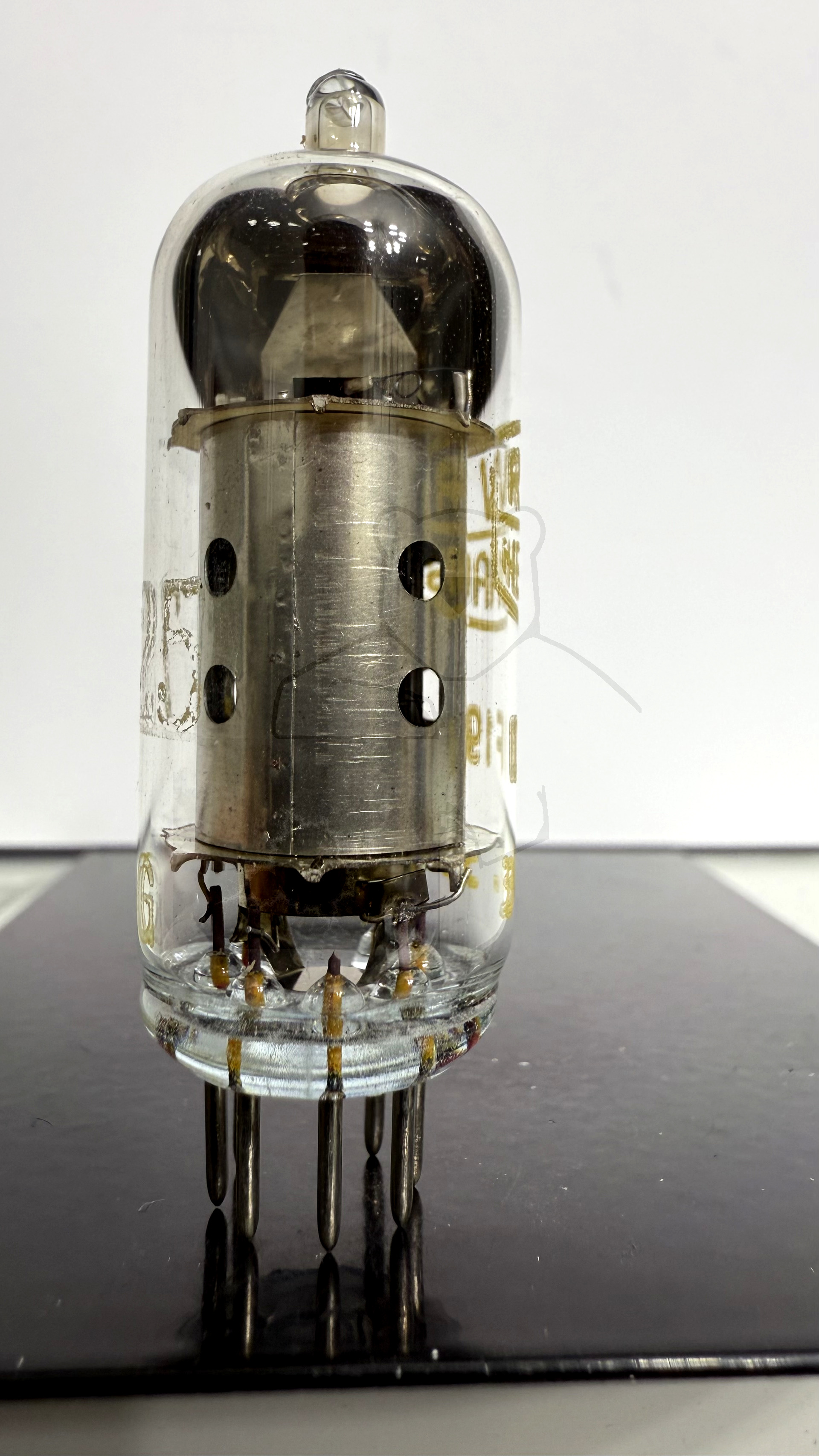

Röhre DF191 #5778 Bild 4
