đ Beschreibung der Röhre: EF85 Inventarnummer: 05776
| Name | â EF85 |
| Vergleichsname | 6BY7 |
| Hersteller | â R-F-T |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | 17-54 GK88 |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S124b |
đ Beschreibung der Systeme fĂŒr die Röhre: EF85
| System 1 | |
| Kathode | 1, 3 |
| Gitter 1 | 2 |
| Gitter 2 | 8 |
| Gitter 3 | 9 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 6 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EF85
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EF85
Datenblatt EF85 La Radiotechnique [www.tubedata.info].pdf (79 kB)
Datenblatt EF85 Mazda Belvu [www.tubedata.info].pdf (365 kB)
Datenblatt EF85 Philips Version 1 [www.tubedata.info].pdf (190 kB)
Datenblatt EF85 Philips Version 2 [www.tubedata.info].pdf (90 kB)
Datenblatt EF85 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (3136 kB)
Pruefkarte EF85 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte EF85 6BY7 - Funke W19 Roehrenpruefer.pdf (162 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EF85

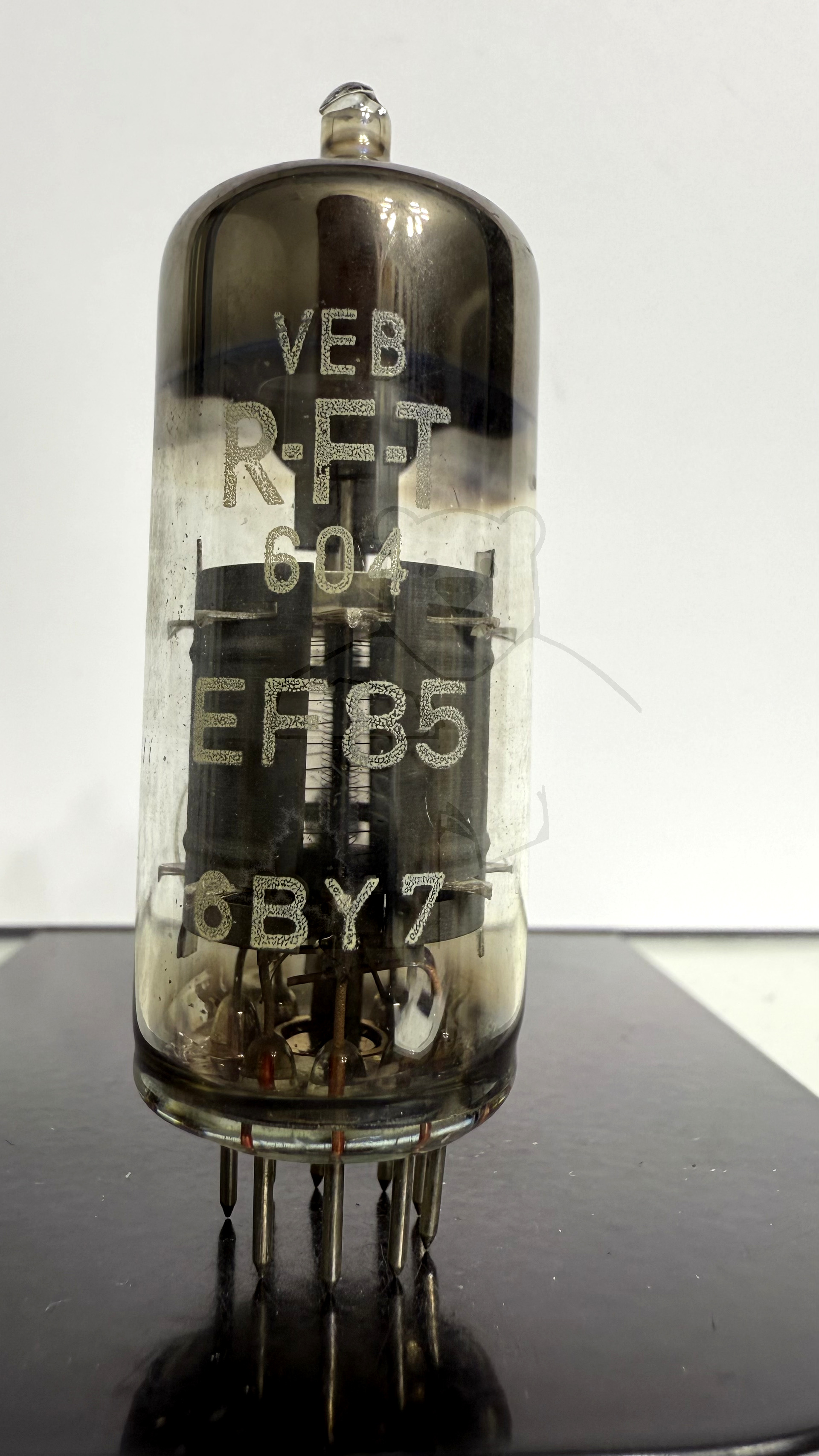

Röhre EF85 #5776 Bild 1
