đ Beschreibung der Röhre: UM80 Inventarnummer: 05587
| Name | â UM80 |
| Vergleichsname | |
| Hersteller | â Tesla |
| Heizspannung (Volt) | 19 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | DW |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S123b |
đ Beschreibung der Systeme fĂŒr die Röhre: UM80
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | 9 |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Magischer Faecher |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

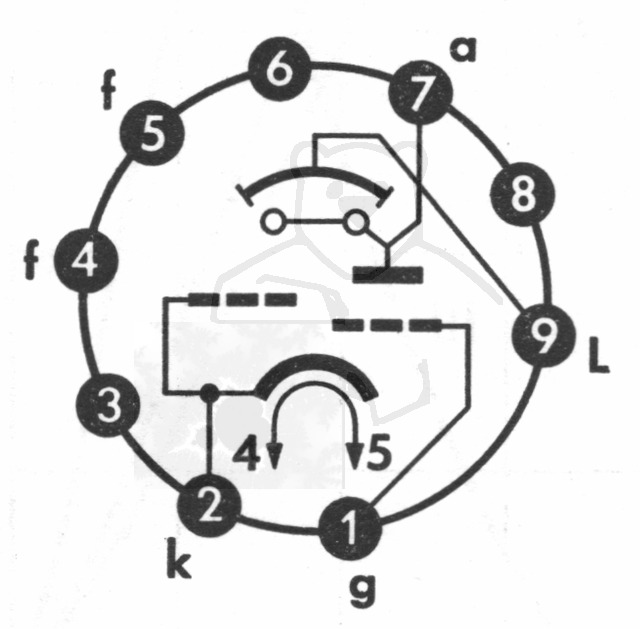

đ Sockelschaltung der UM80
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UM80
Datenblatt UM80 Lamina [www.tubedata.info].pdf (646 kB)
Datenblatt UM80 Philips.pdf (181 kB)
Datenblatt UM80 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (590 kB)
Pruefkarte UM80 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte UM80 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UM80

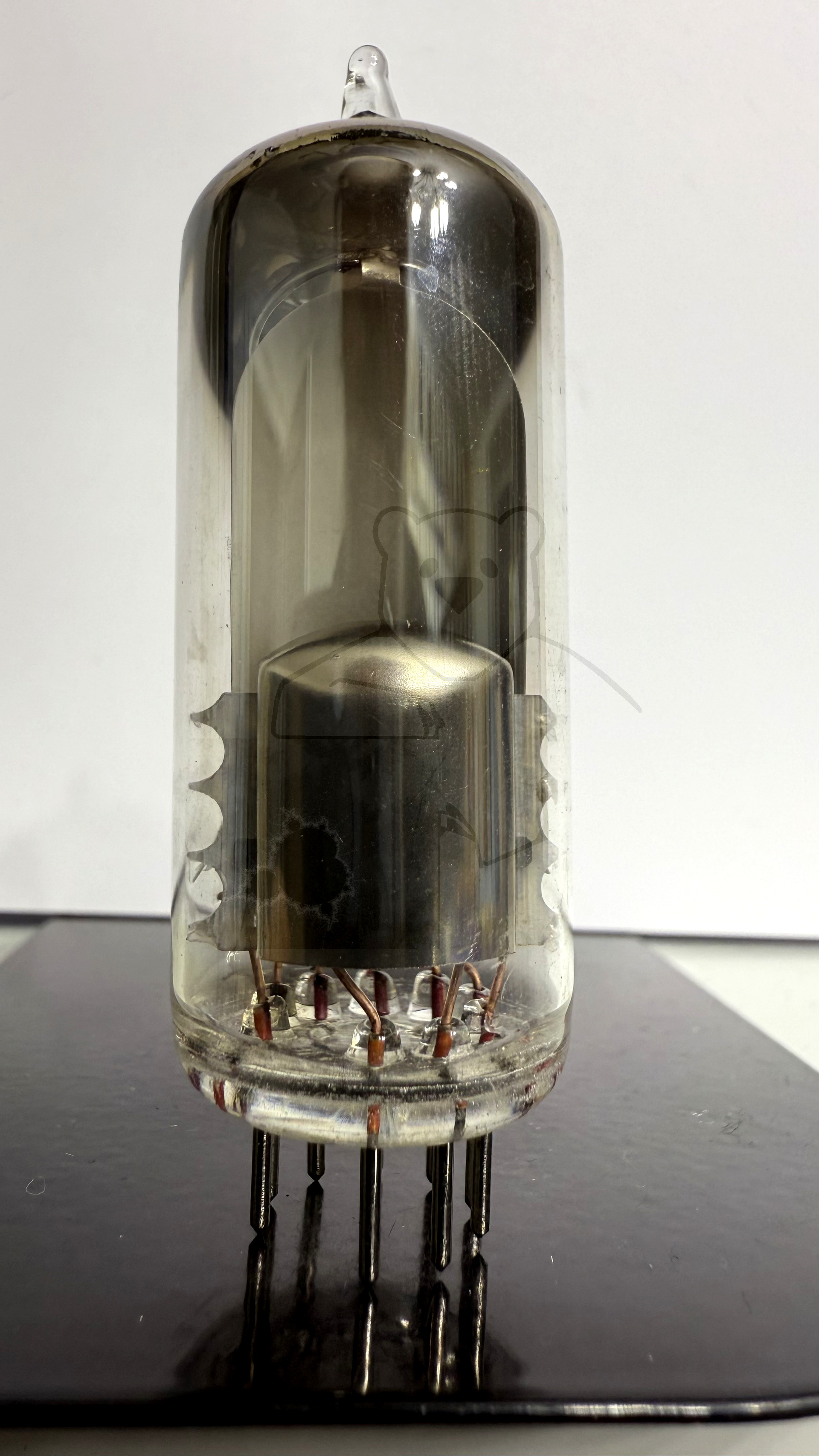

Röhre UM80 #5587 Bild 1
Röhre UM80 #5587 Bild 2

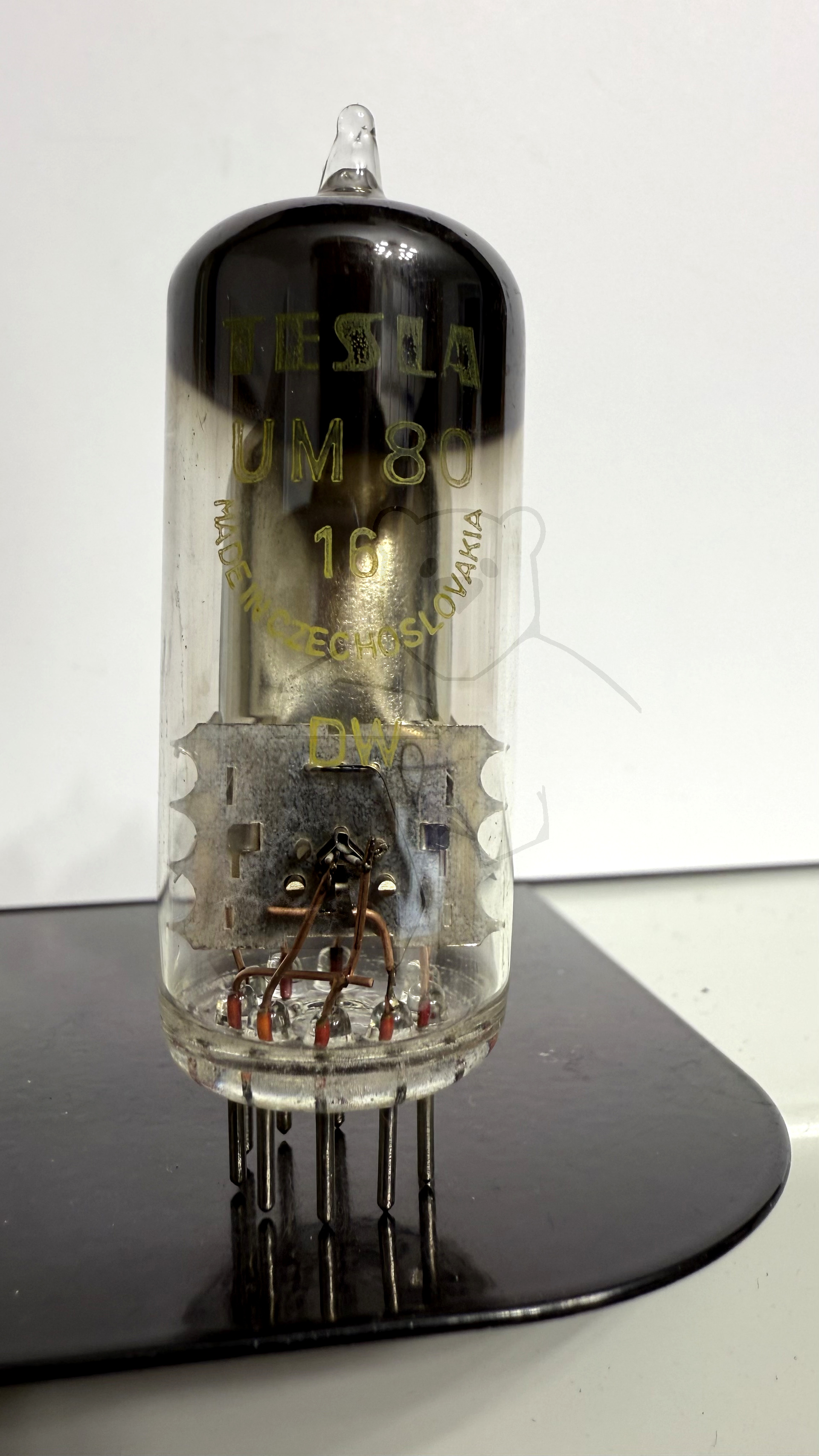

Röhre UM80 #5587 Bild 3
