Daten und Bilder der Röhre: EBF80

🔎 Beschreibung der Röhre: EBF80 Inventarnummer: 05558

Name	→ EBF80
Vergleichsname	→ 6N8
Hersteller	→ R-F-T
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen	45-54 GK502
Kenn Nummer	604
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S123a

🔎 Beschreibung der Systeme für die Röhre: EBF80

	System 1	System 2
Kathode	3	3
Gitter 1	2
Gitter 2	1
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	7
Anode 2		8
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	3	3
Funktion	→ Breitbandverstaerker, Pentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EBF80

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EBF80
Anwendung EBF80 [www.tubedata.info].pdf (435 kB)
Datenblatt EBF80 Brimar [www.tubedata.info].pdf (63 kB)
Datenblatt EBF80 Mazda Belvu [www.tubedata.info].pdf (455 kB)
Datenblatt EBF80 Philips Version 1 [www.tubedata.info].pdf (271 kB)
Datenblatt EBF80 Philips Version 2 [www.tubedata.info].pdf (88 kB)
Datenblatt EBF80 RFT Version 1.pdf (136 kB)
Datenblatt EBF80 Telefunken.pdf (95 kB)
Pruefkarte EBF80 EBF89 6N8 - Karte 1 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte EBF80 EBF89 6N8 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte EBF80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
Pruefkarte EBF80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: EBF80

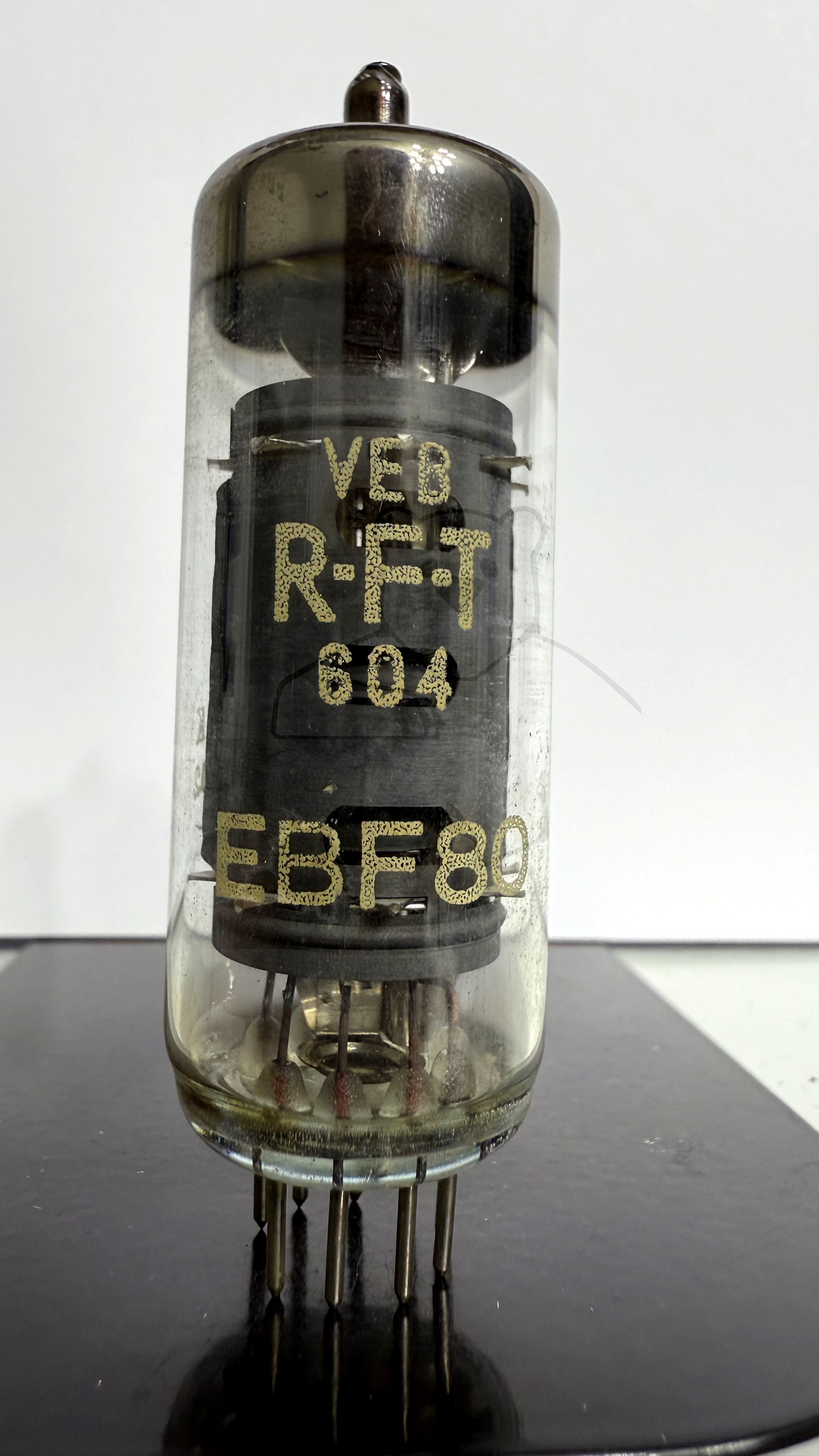

Röhre EBF80 #5558 Bild 1
