đ Beschreibung der Röhre: PABC80 Inventarnummer: 05464
| Name | â PABC80 |
| Vergleichsname | 9AK8 |
| Hersteller | â RWN Neuhaus |
| Heizspannung (Volt) | 9,5 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | Markiert als 'Erste Wahl' |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 316108 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S123b |
đ Beschreibung der Systeme fĂŒr die Röhre: PABC80
| System 1 | System 2 | System 3 | |
| Kathode | 7 | 7 | 3 |
| Gitter 1 | 8 | ||
| Gitter 2 | |||
| Gitter 3 | |||
| Gitter 4 | |||
| Gitter 5 | |||
| Gitter 6 | |||
| Gitter 7 | |||
| Anode 1 | 9 | 6 | 2 |
| Anode 2 | 1 | ||
| Leuchtschirm | |||
| Heizung | 4, 5 | 4, 5 | 4, 5 |
| Abschirmung | |||
| Funktion | â Niederfrequenzverstaerker, Triode |
â Demodulator |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

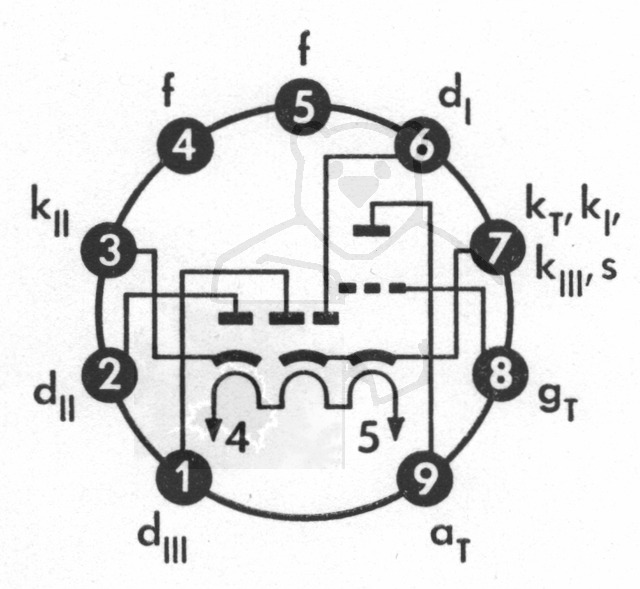

đ Sockelschaltung der PABC80
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PABC80
Datenblatt PABC80 Lamina [www.tubedata.info].pdf (2994 kB)
Datenblatt PABC80 Miniwatt [www.tubedata.info].pdf (58 kB)
Datenblatt PABC80 RFT.pdf (152 kB)
Datenblatt PABC80 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (4736 kB)
Pruefkarte PABC80 9AK8 - Karte 1 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte PABC80 9AK8 - Karte 2 - Funke W19 Roehrenpruefer.pdf (134 kB)
Pruefkarte PABC80 9AK8 - Karte 3 - Funke W19 Roehrenpruefer.pdf (132 kB)
Pruefkarte PABC80 9AK8 - Karte 4 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte PABC80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte PABC80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
Pruefkarte PABC80 Karte 3 - Neuberger RPM370 Roehrenmessgeraet.pdf (186 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PABC80

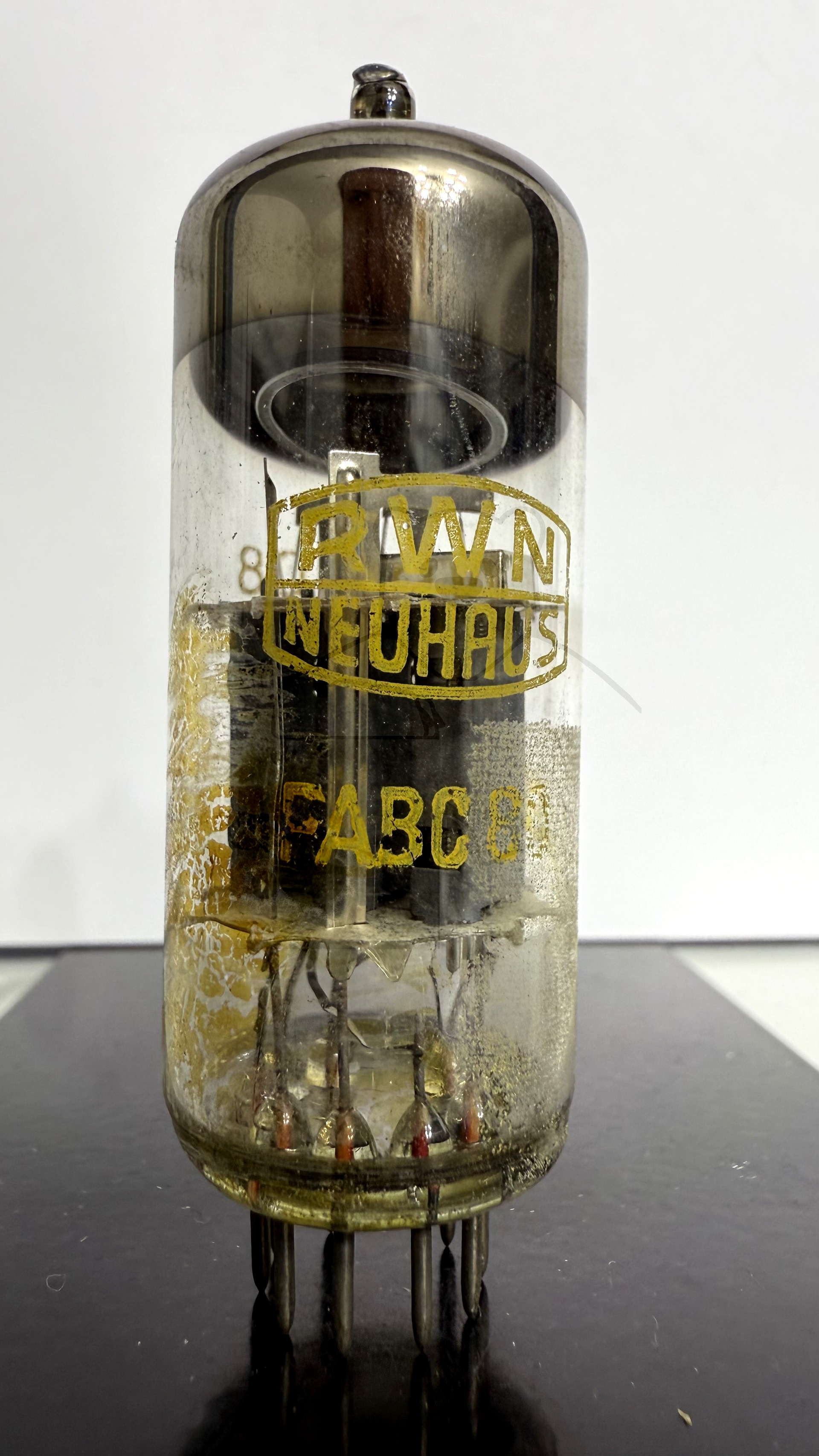

Röhre PABC80 #5464 Bild 1
