Daten und Bilder der Röhre: PZ

🔎 Beschreibung der Röhre: PZ Inventarnummer: 05266

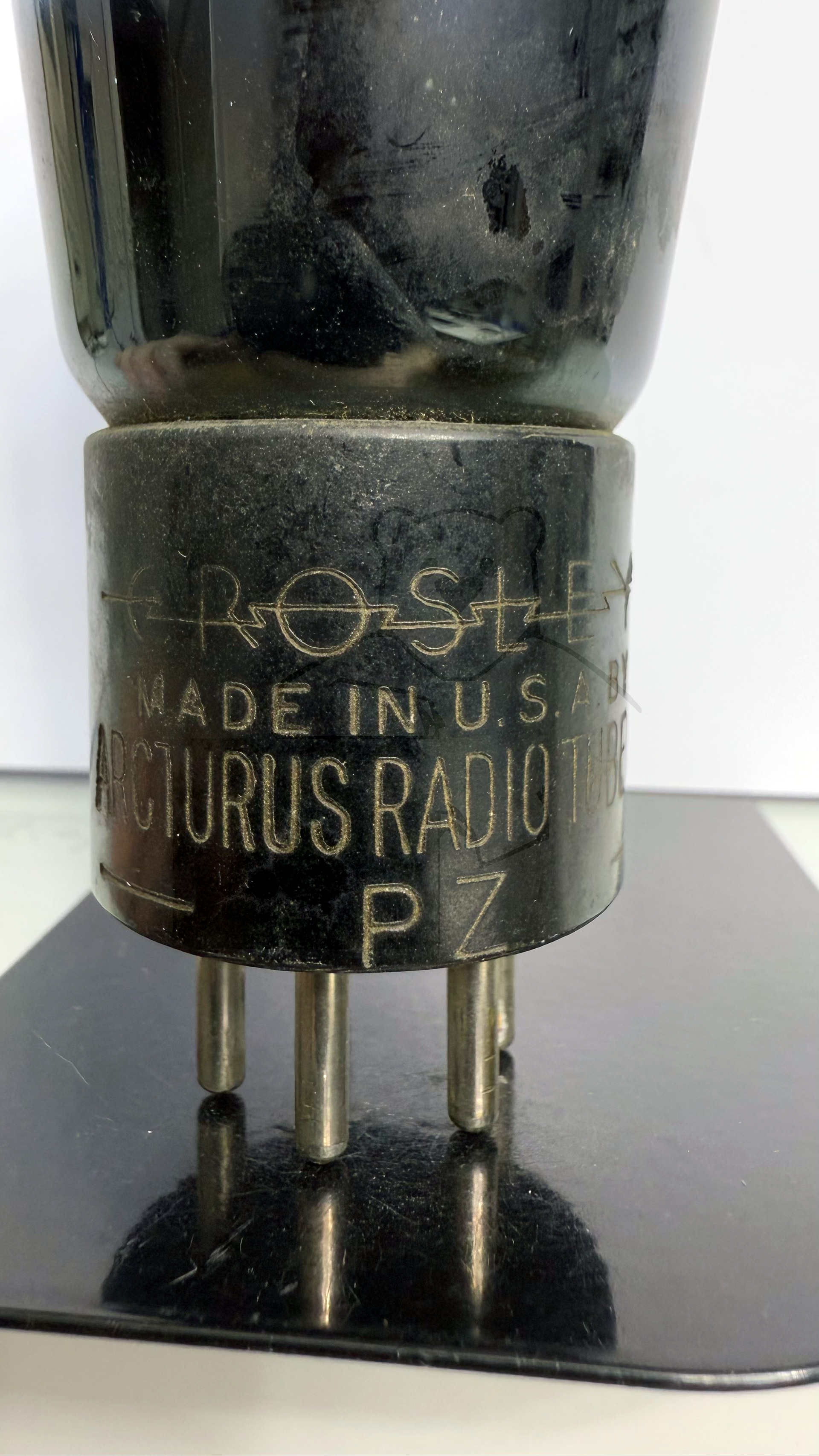

Name	→ PZ
Vergleichsname	→ 47
Hersteller	→ Arcturos Radio Tube
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	1,75
Art der Heizung	Direkt

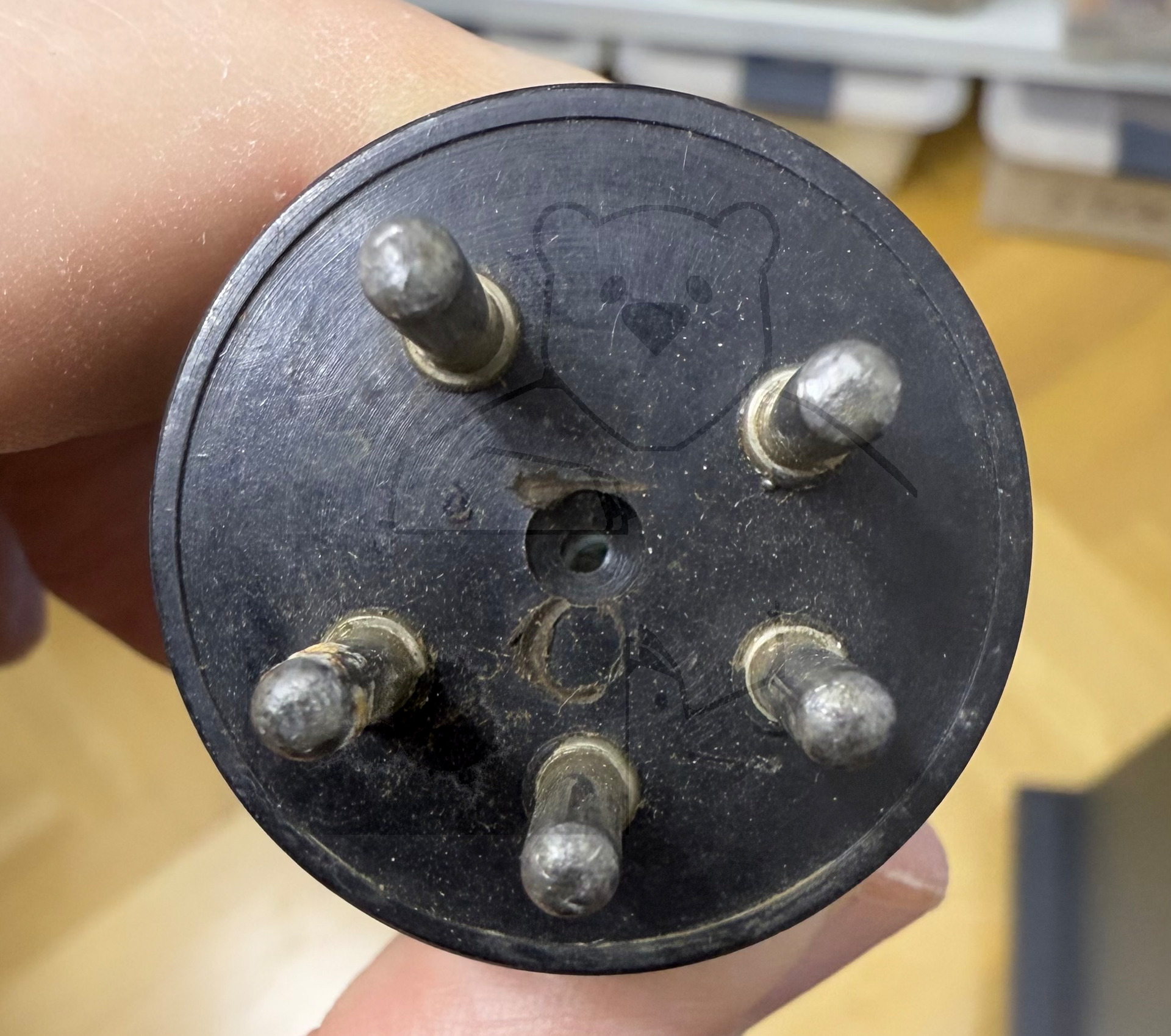

Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 5pol. → Liste aller Röhren mit: USA, Medium, 5pol.

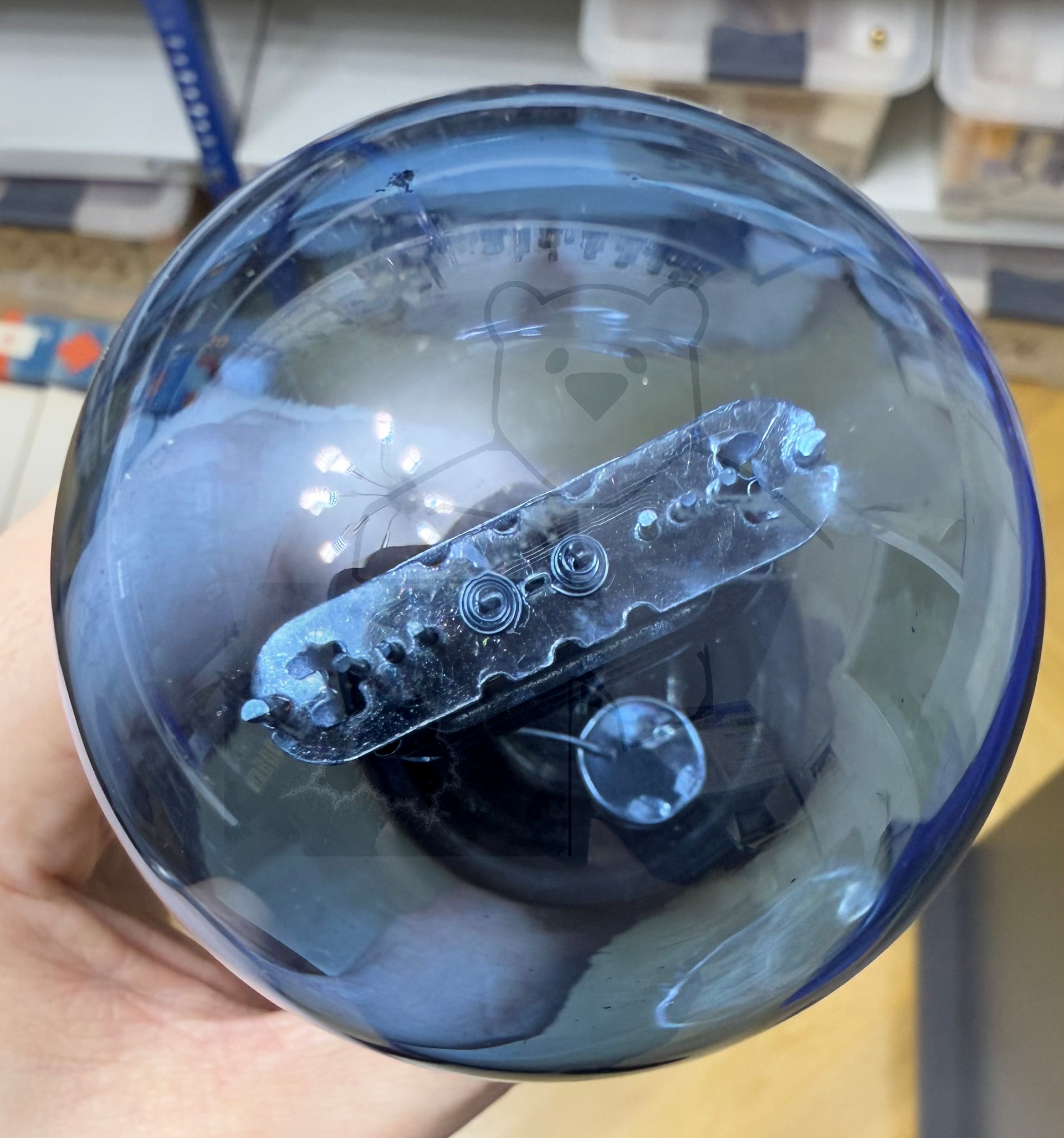

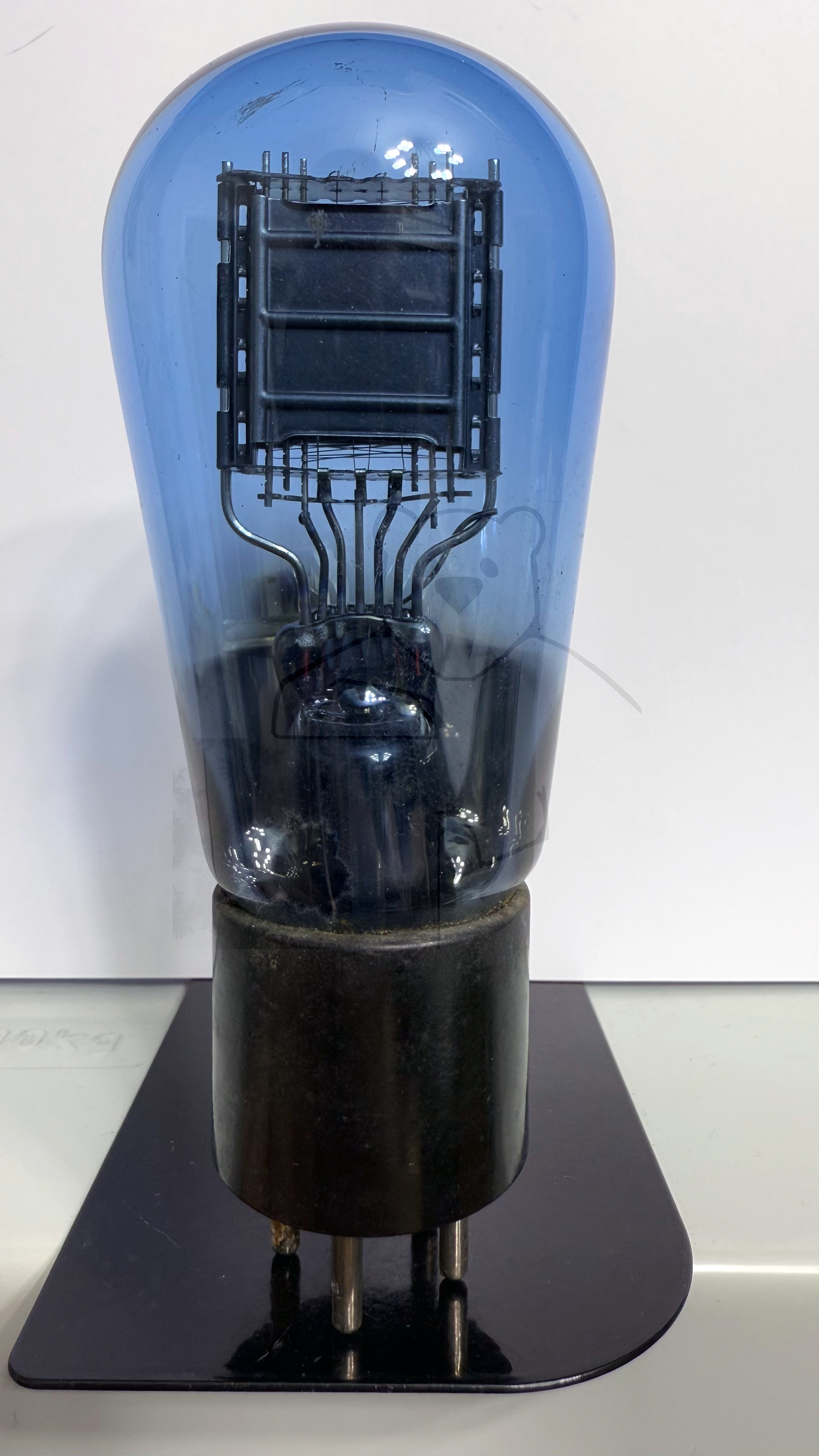

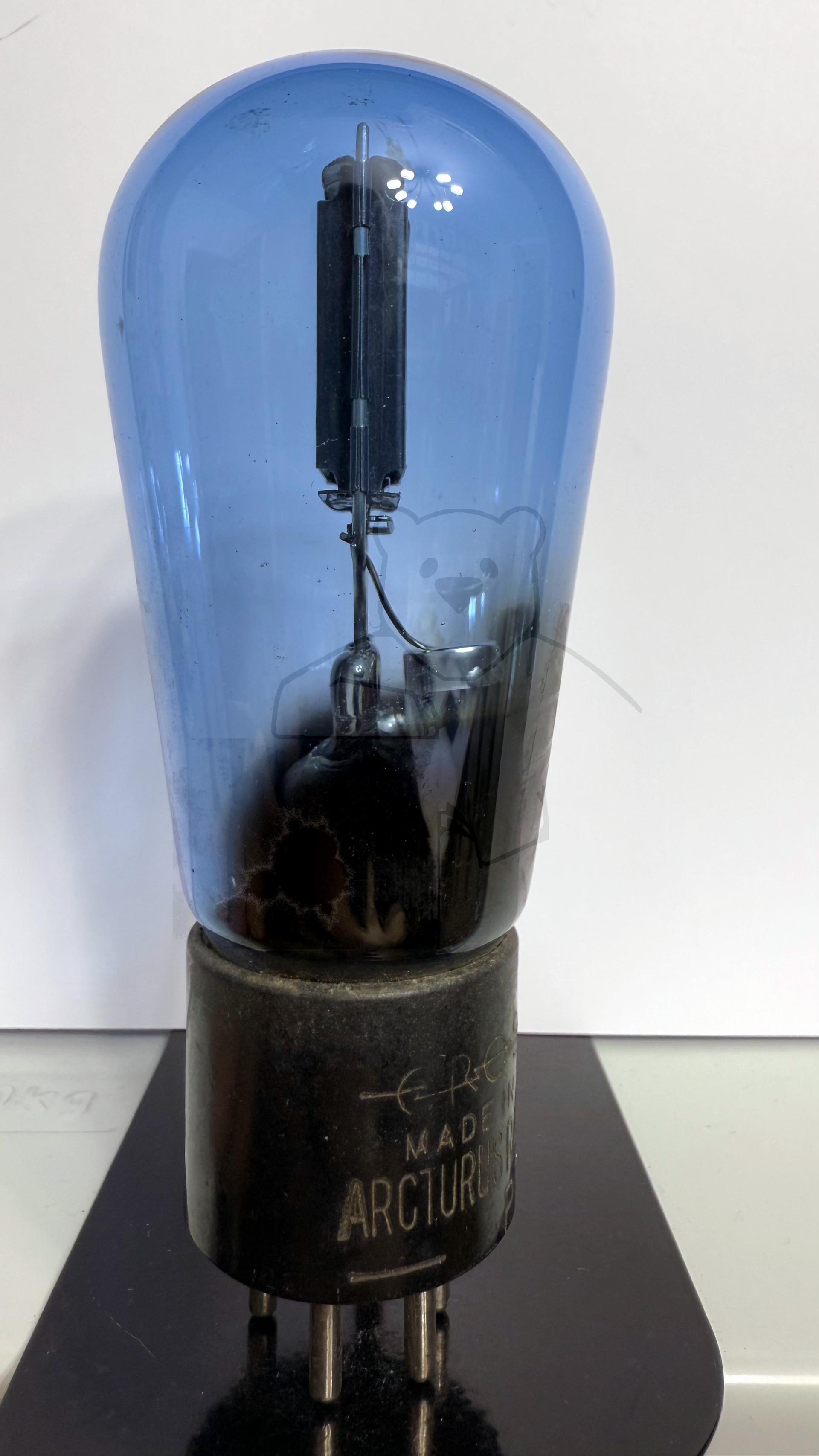

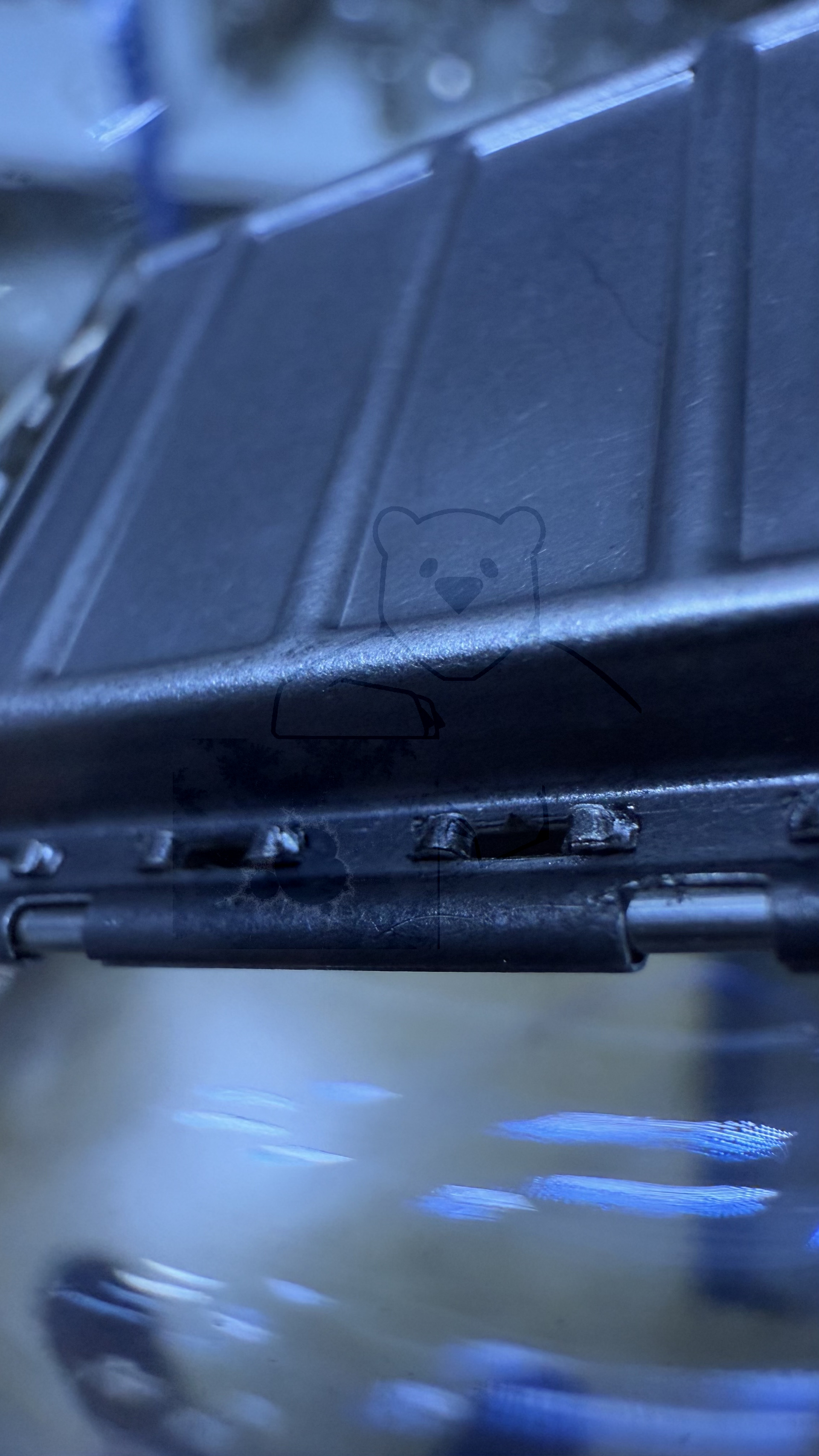

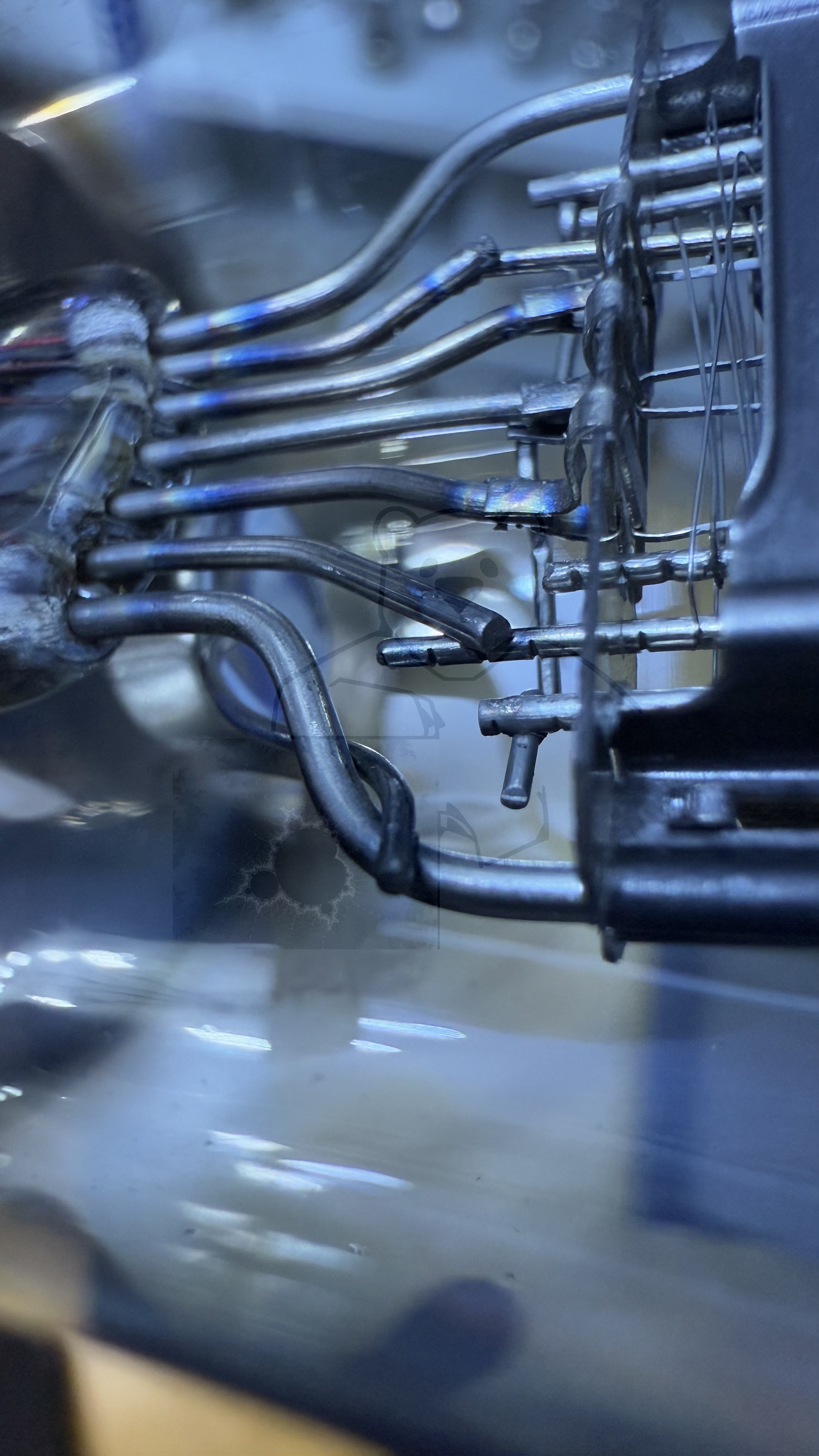

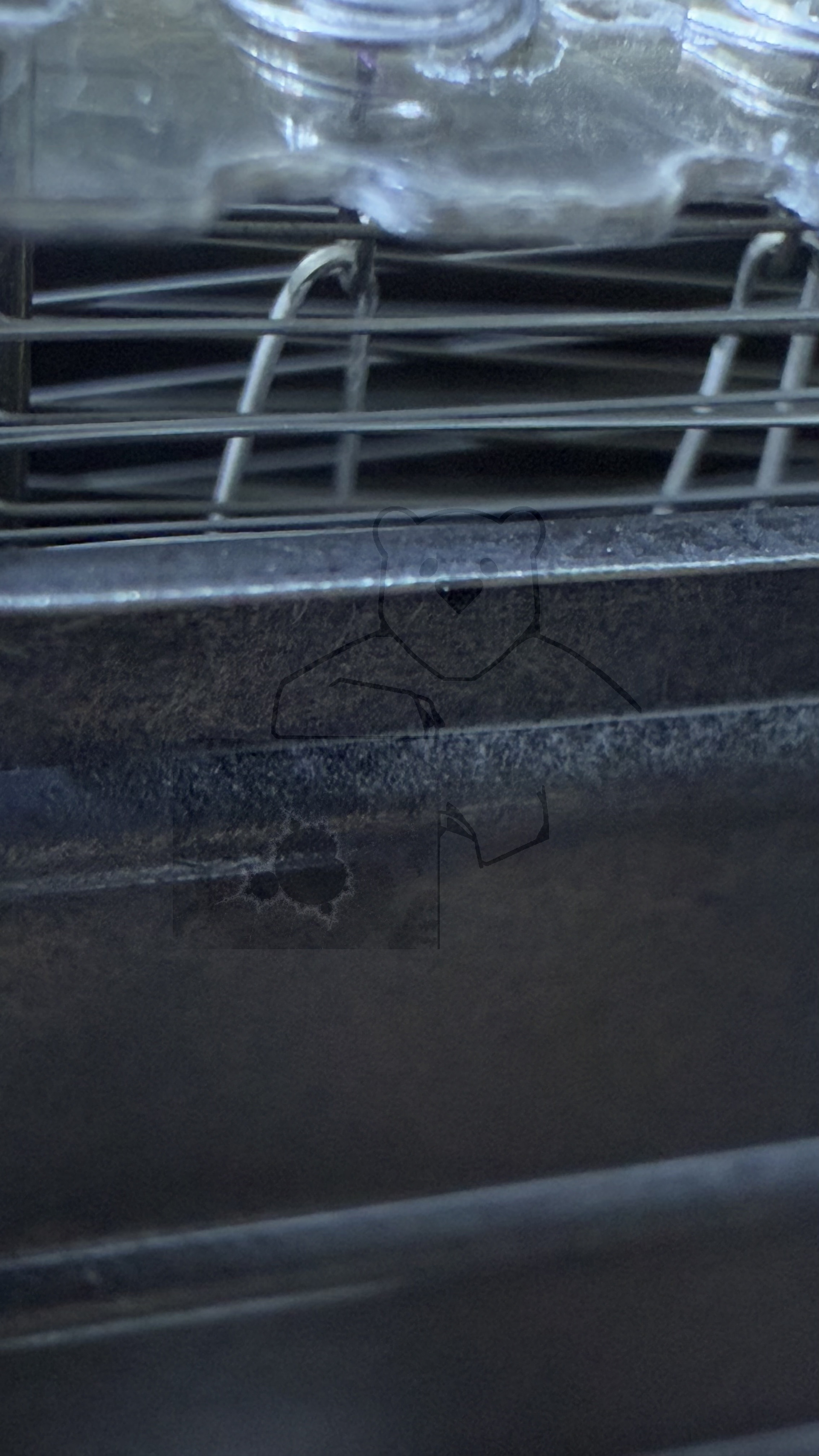

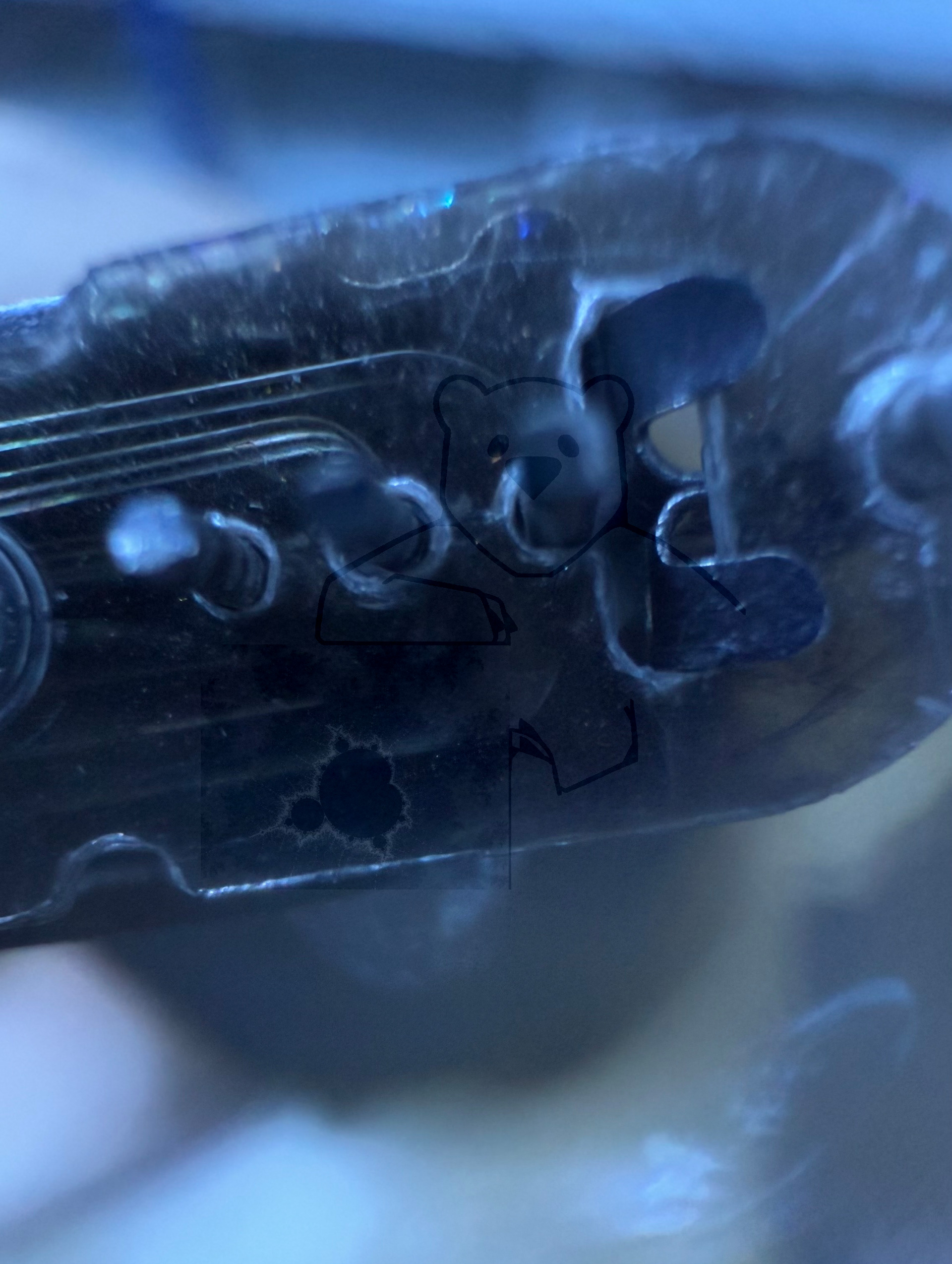

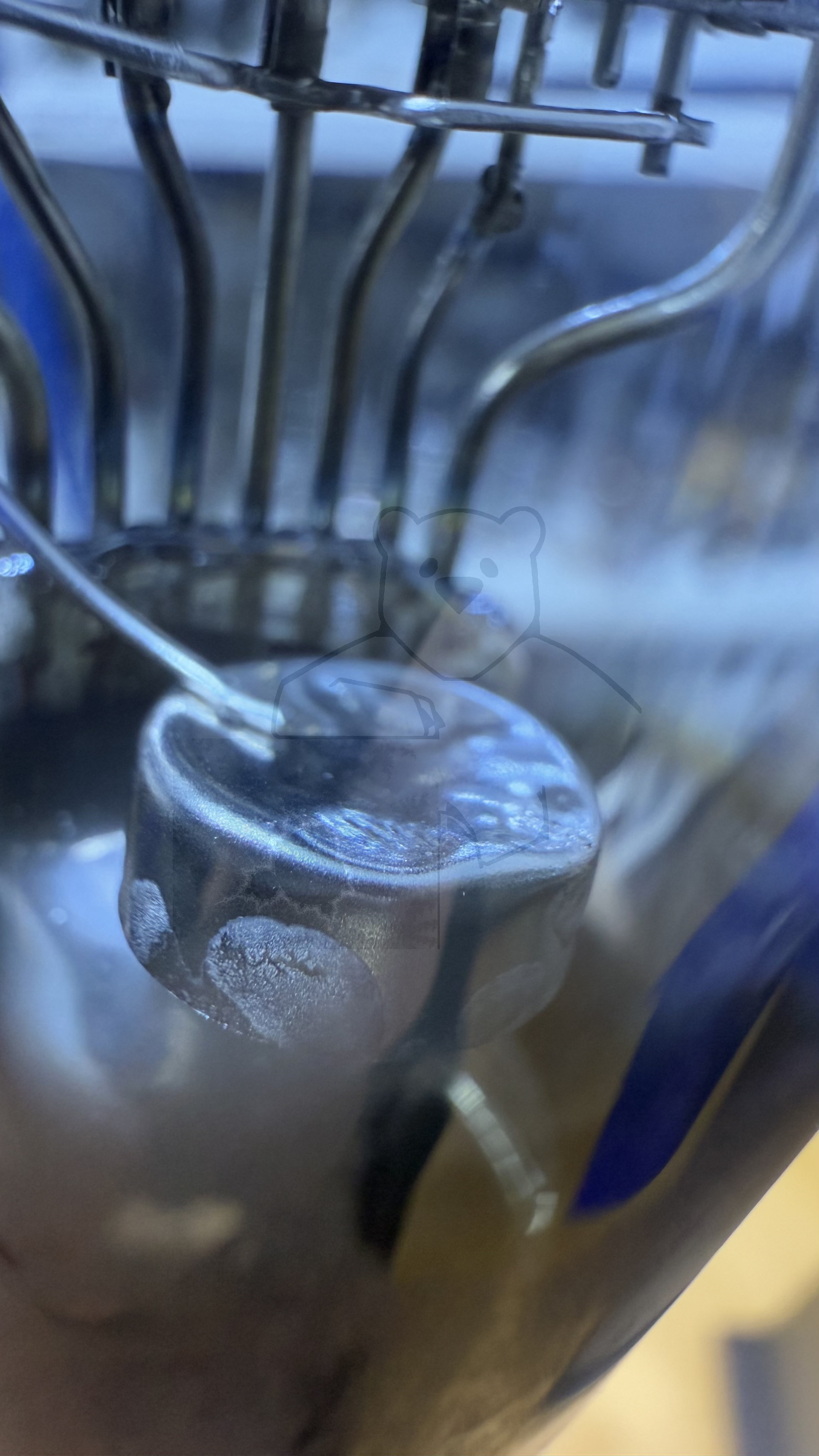

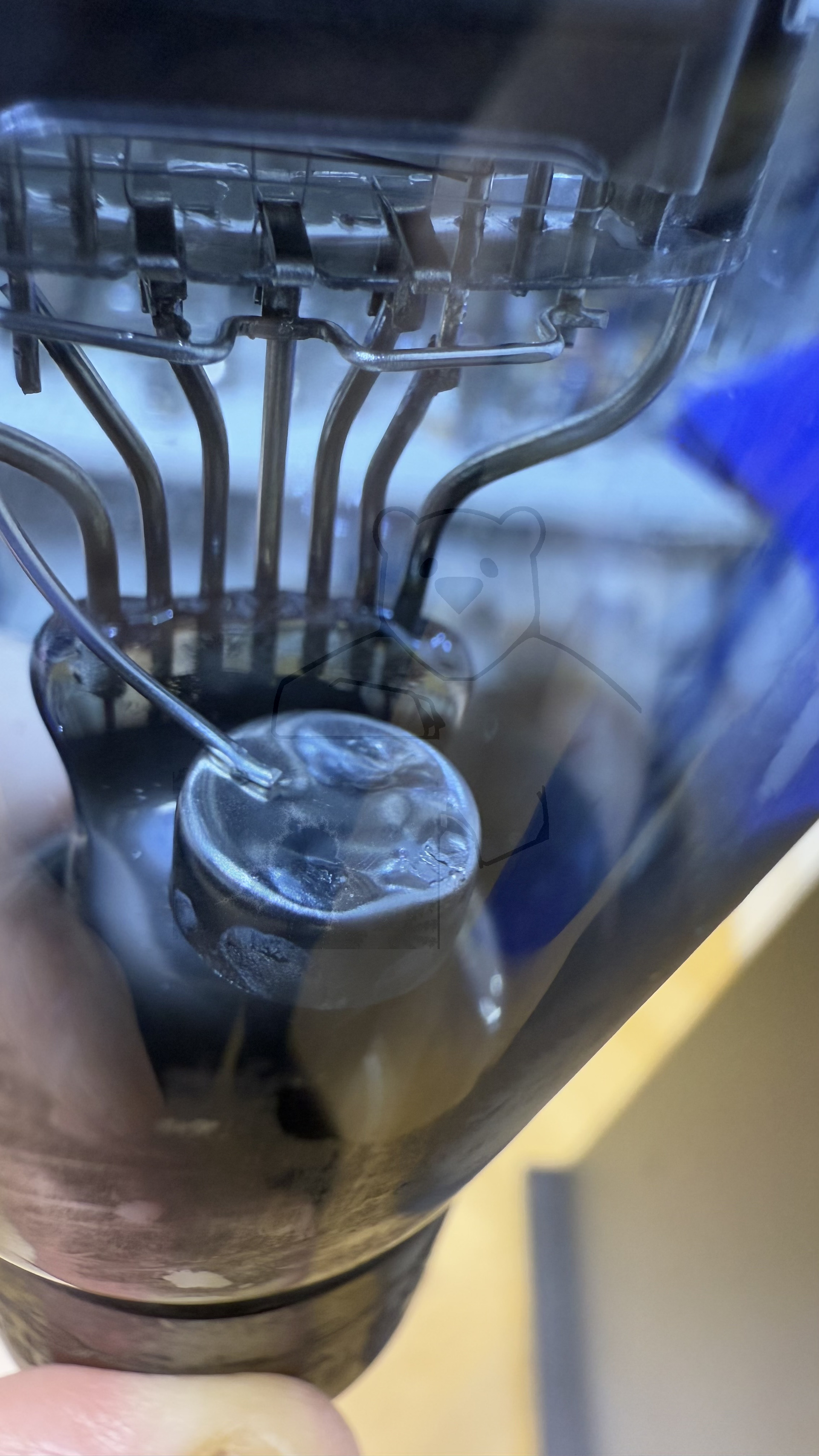

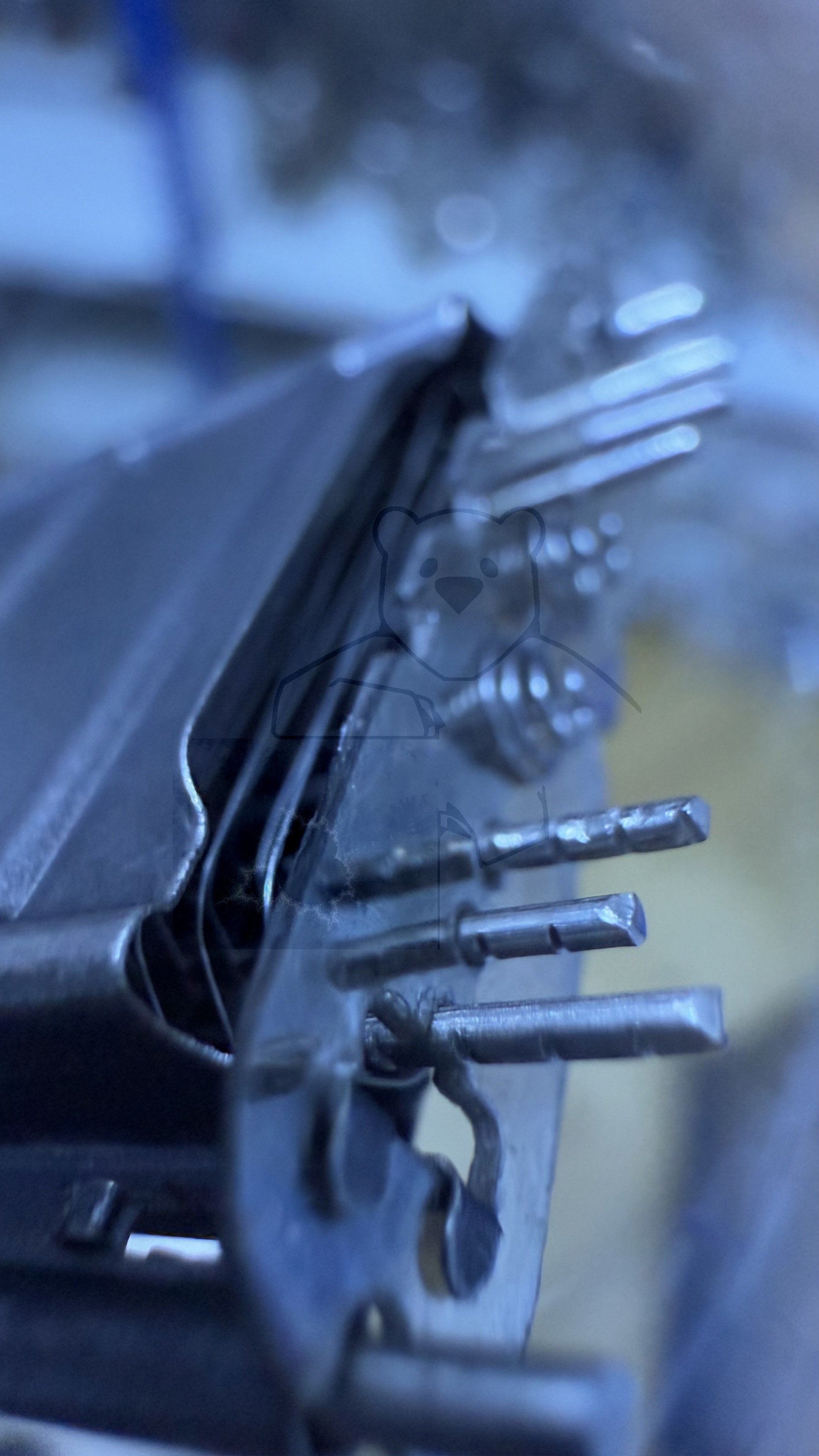

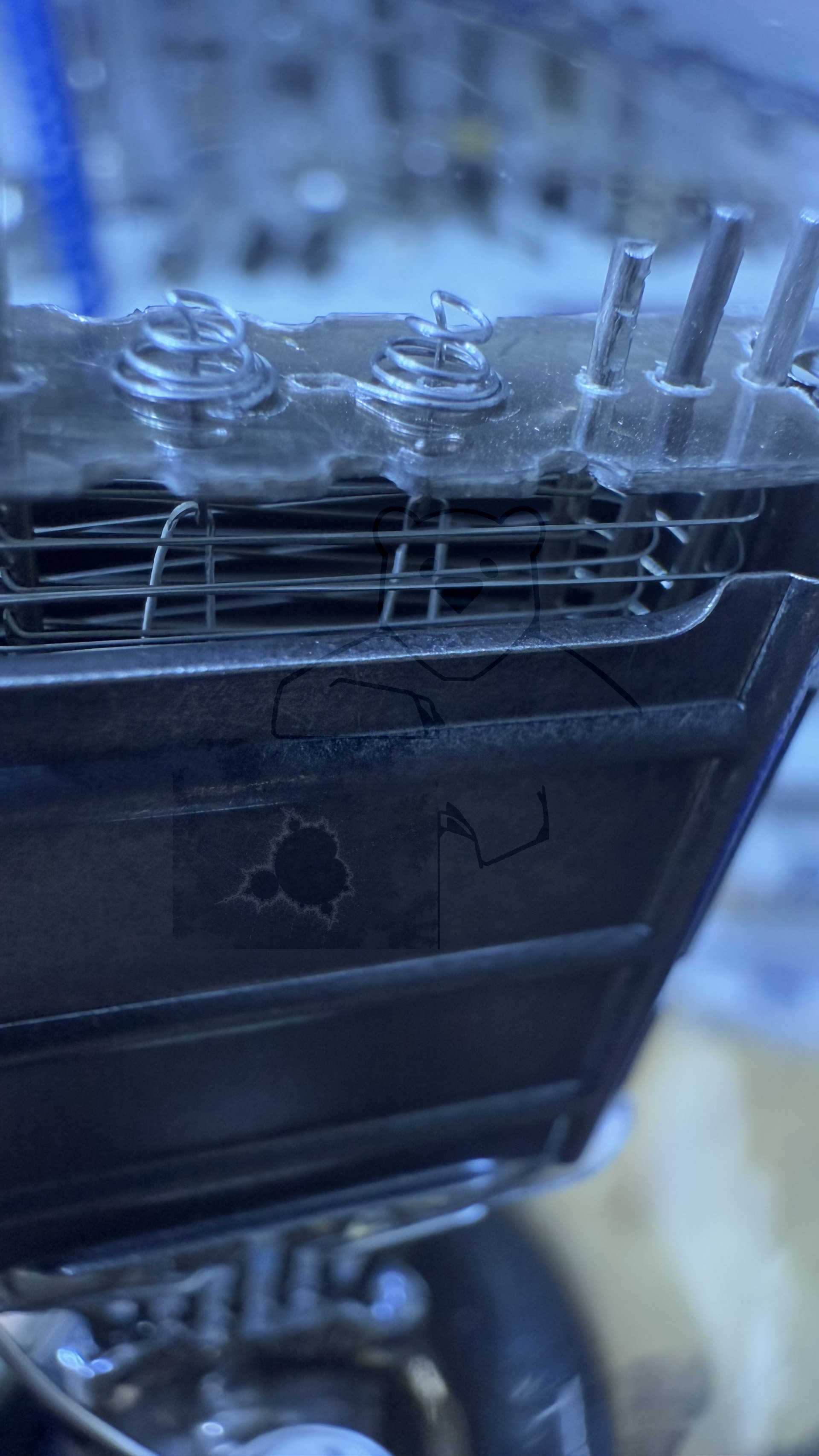

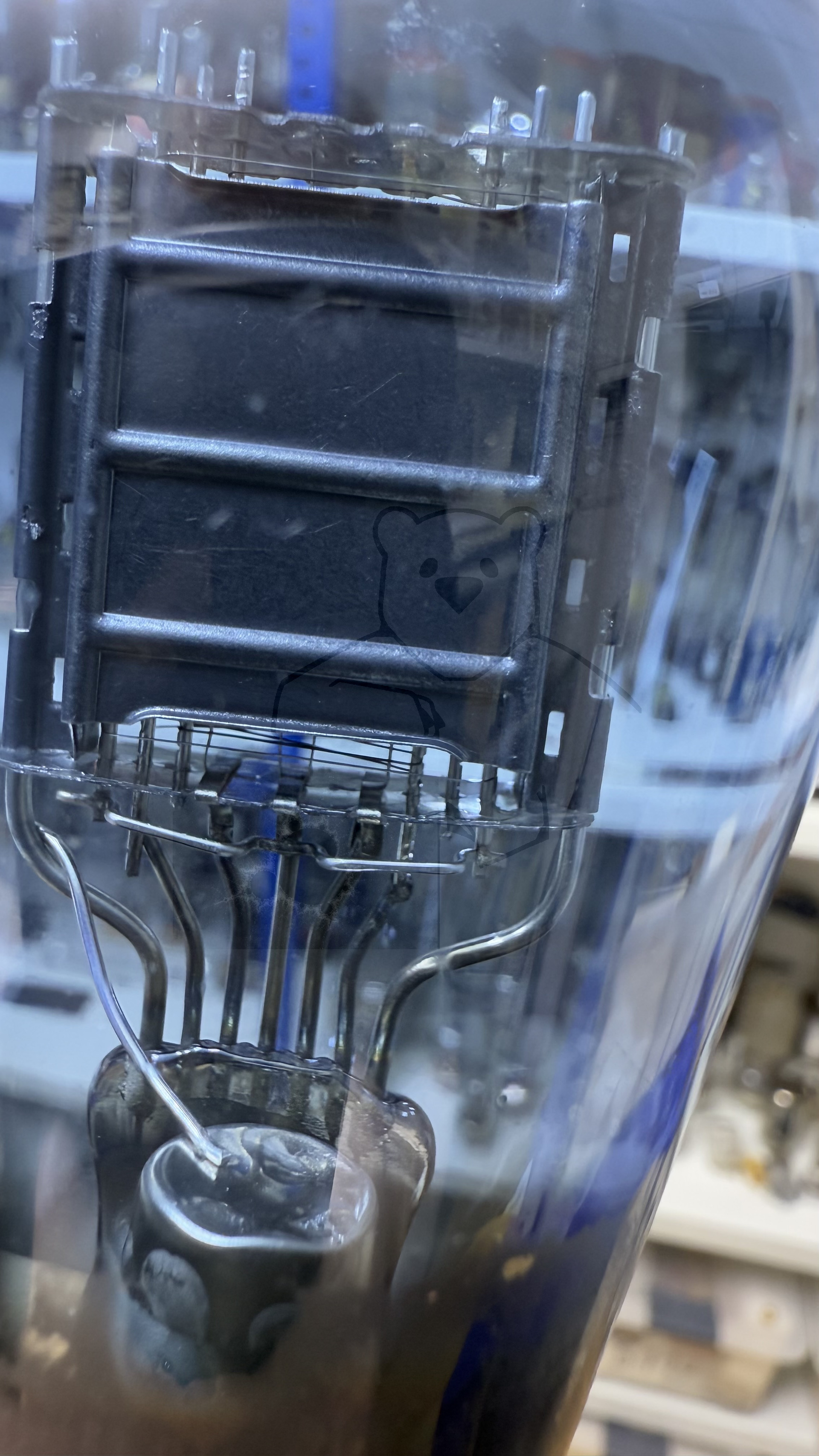

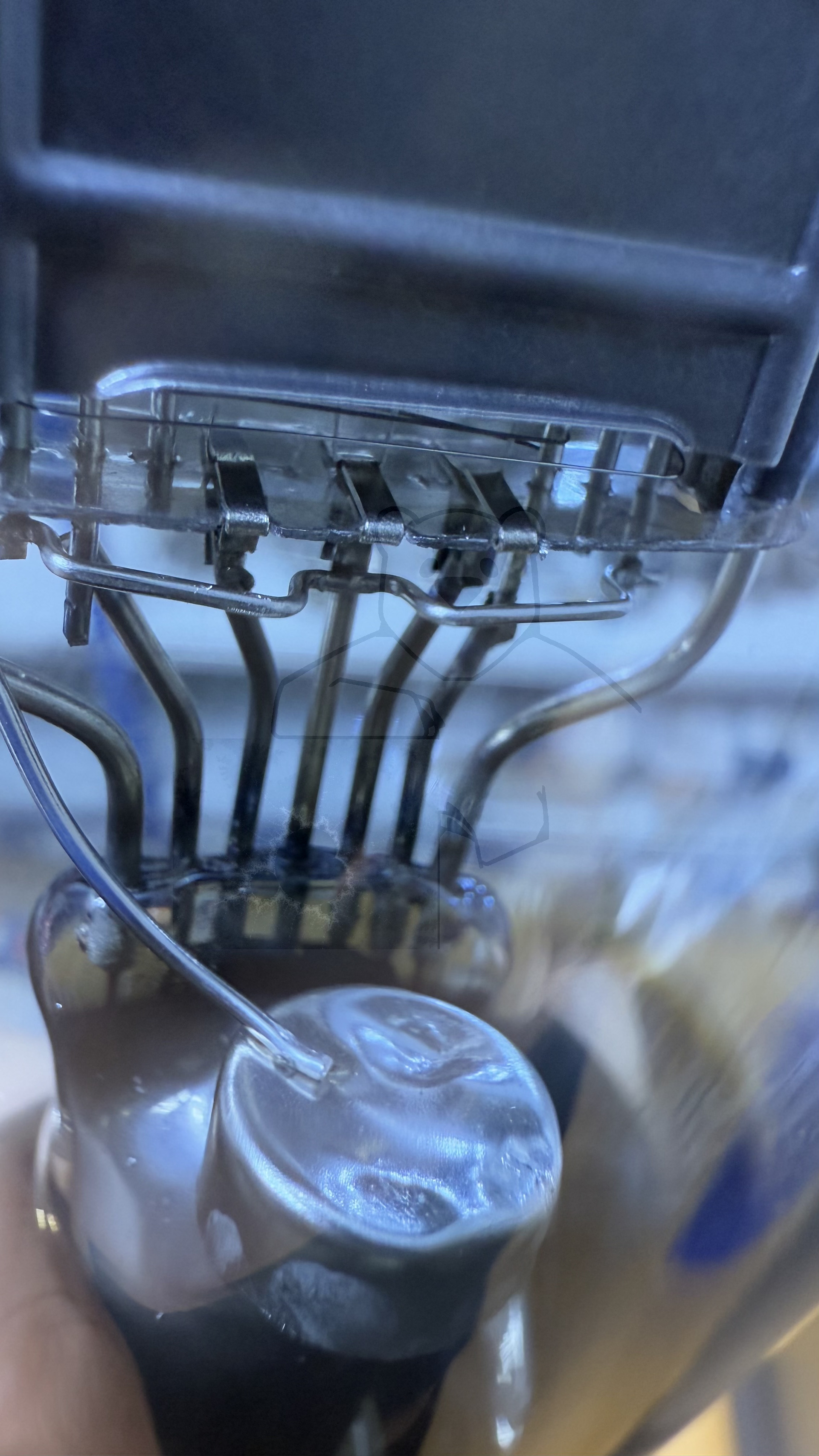

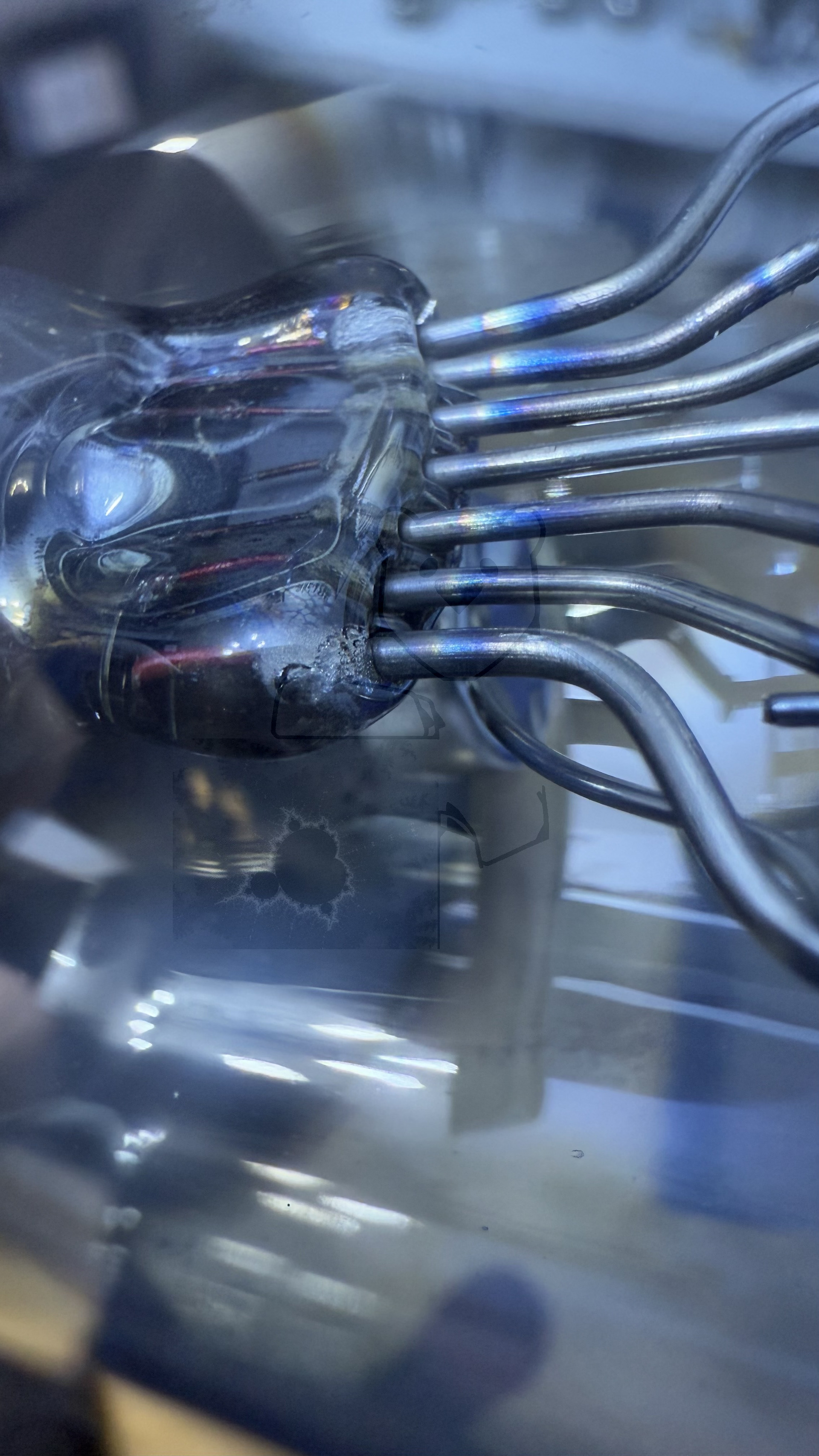

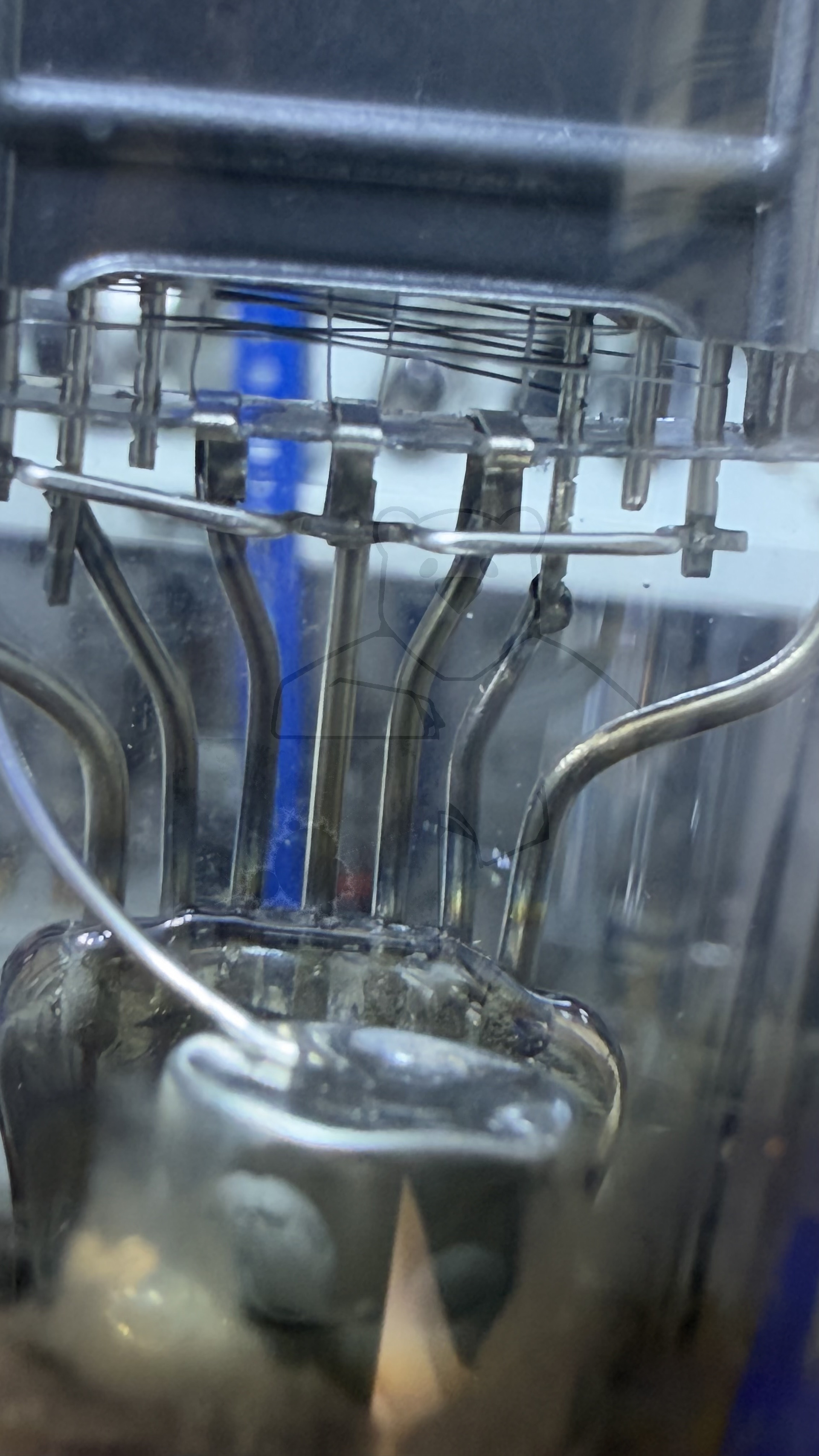

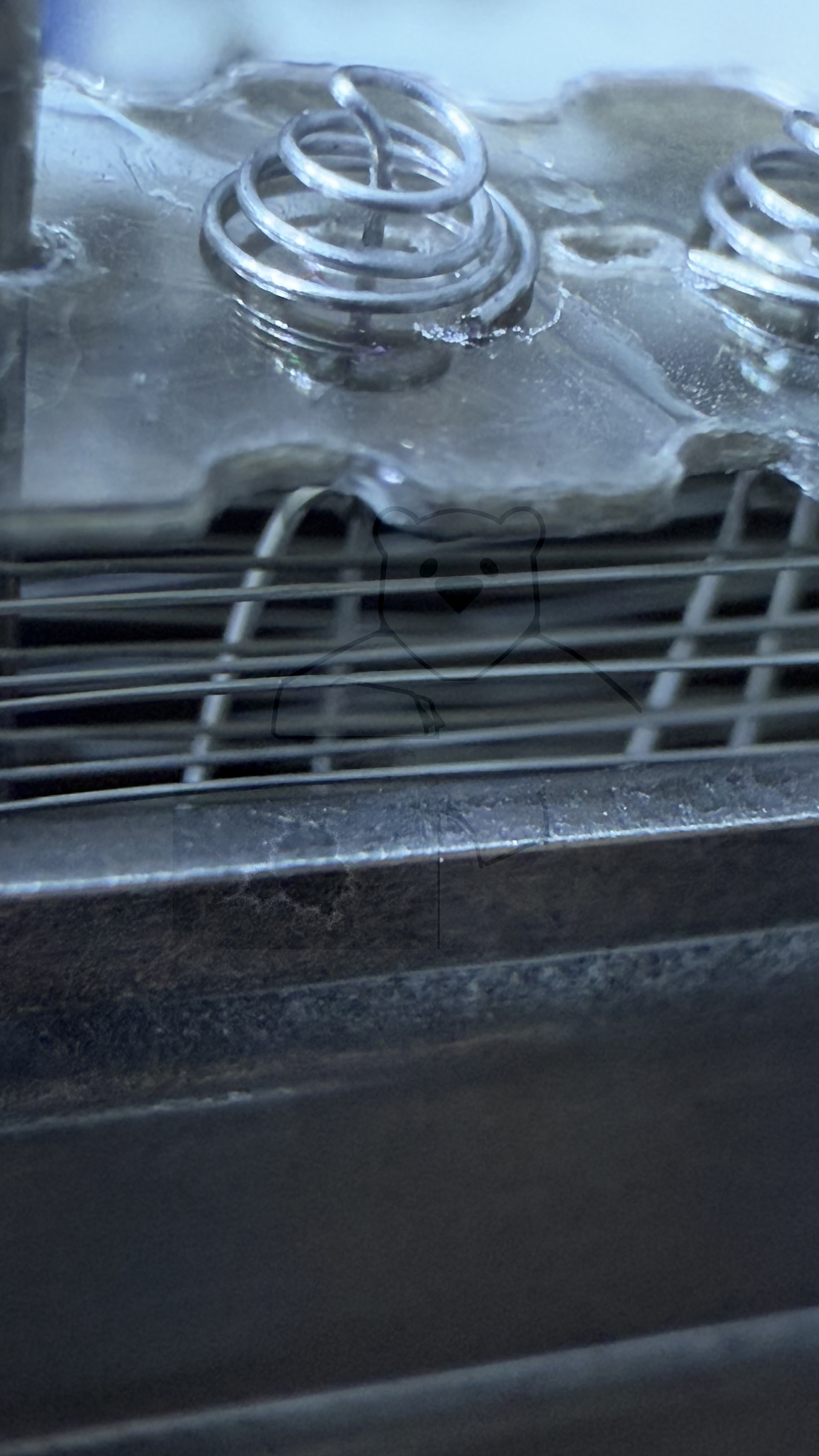

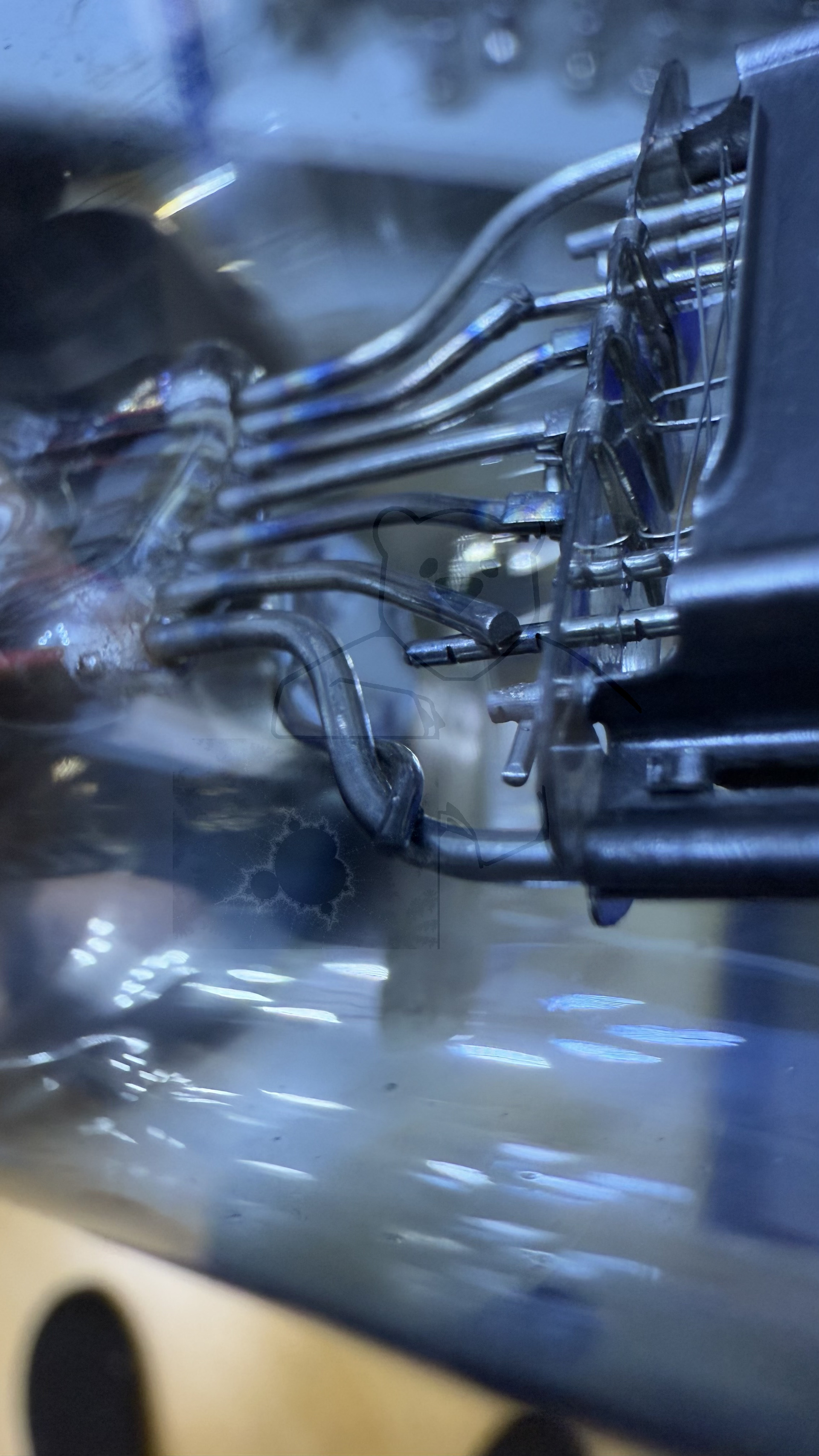

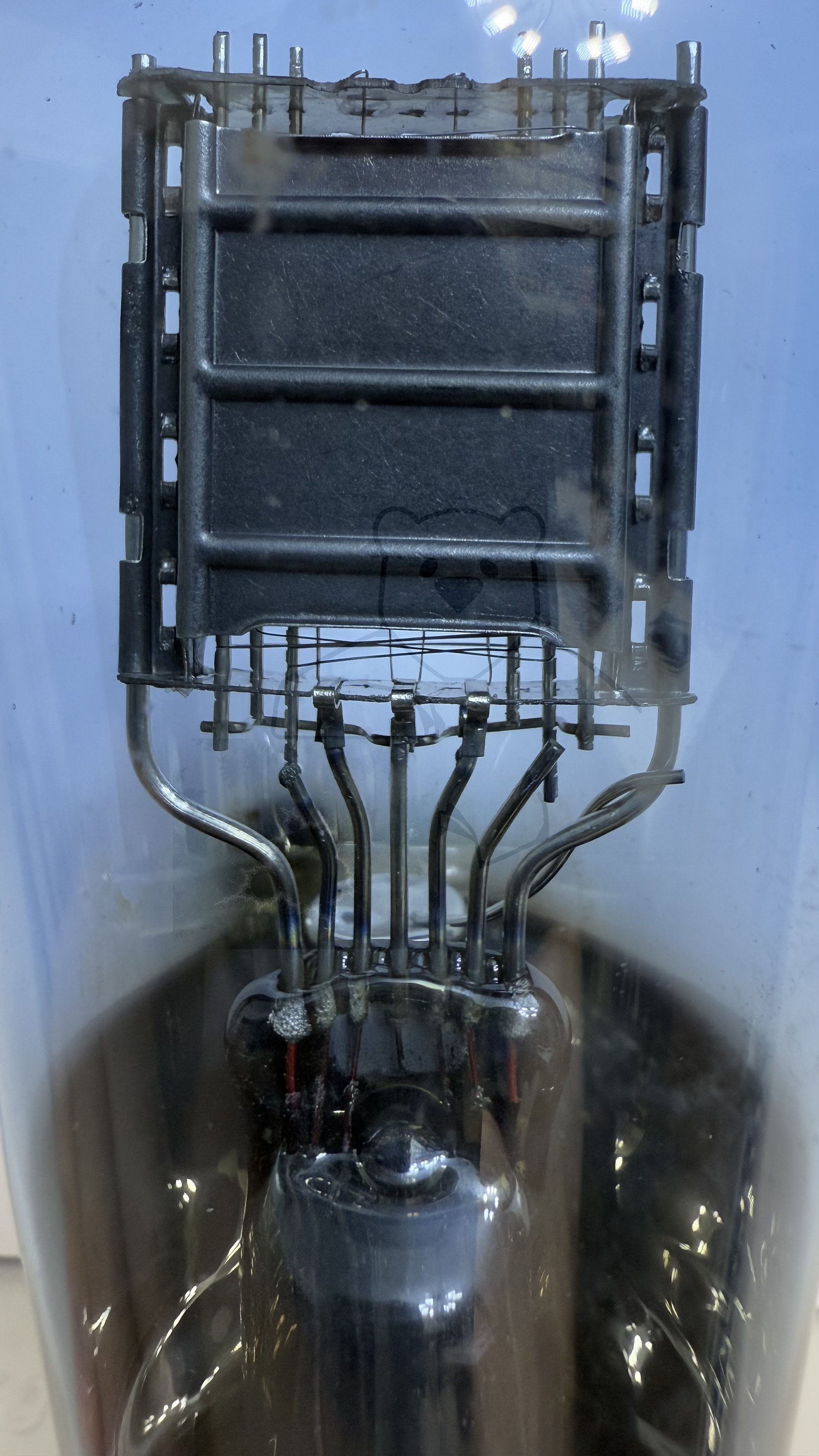

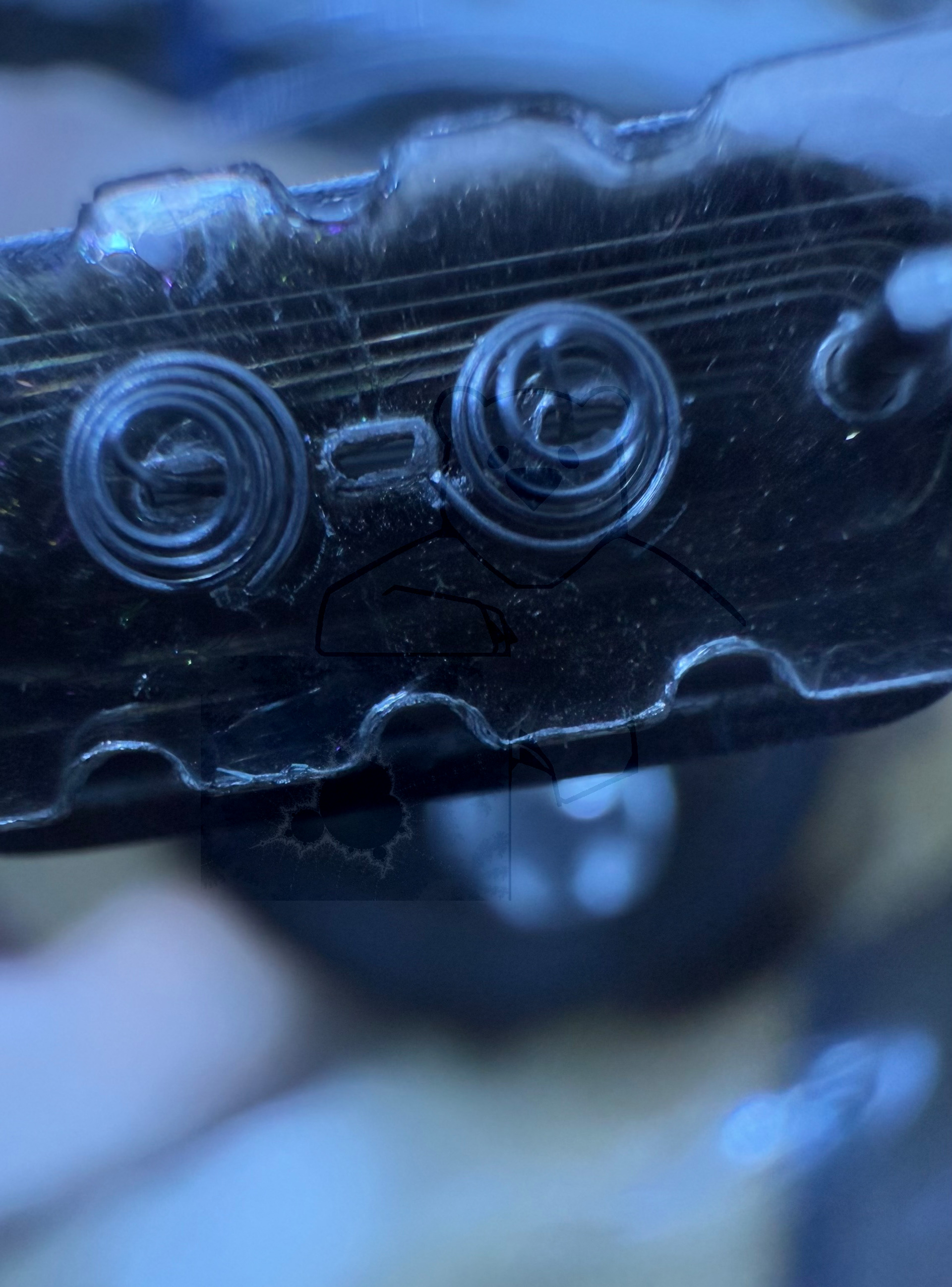

Informationen Röhrentyp	Röhre hat einen blauen Glaskolben
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S116

🔎 Beschreibung der Systeme für die Röhre: PZ

	System 1
Kathode	1
Gitter 1	3
Gitter 2	4
Gitter 3	1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

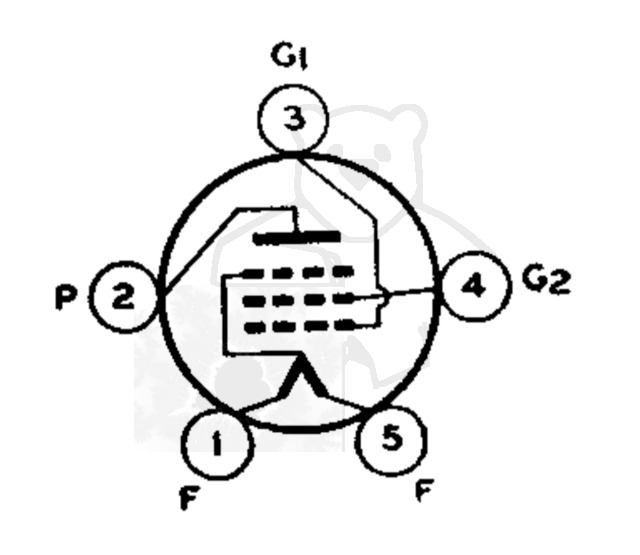

🔎 Sockelschaltung der PZ

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: PZ
Datenblatt 47 Cunningham [www.tubedata.info].pdf (155 kB)
Datenblatt 47 General Electric.pdf (127 kB)
Datenblatt 47 RCA.pdf (48 kB)
Datenblatt 47 Sylvania.pdf (512 kB)
Datenblatt 47 Tung-Sol [www.tubedata.info].pdf (33 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
