đ Beschreibung der Röhre: EC8010 Inventarnummer: 05113
| Name | â EC8010 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,28 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S121b |
đ Beschreibung der Systeme fĂŒr die Röhre: EC8010
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1, 3, 6, 7, 9 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EC8010
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EC8010
Datenblatt EC8010 Philips [www.tubedata.info].pdf (127 kB)
Datenblatt EC8010 Telefunken.pdf (191 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EC8010

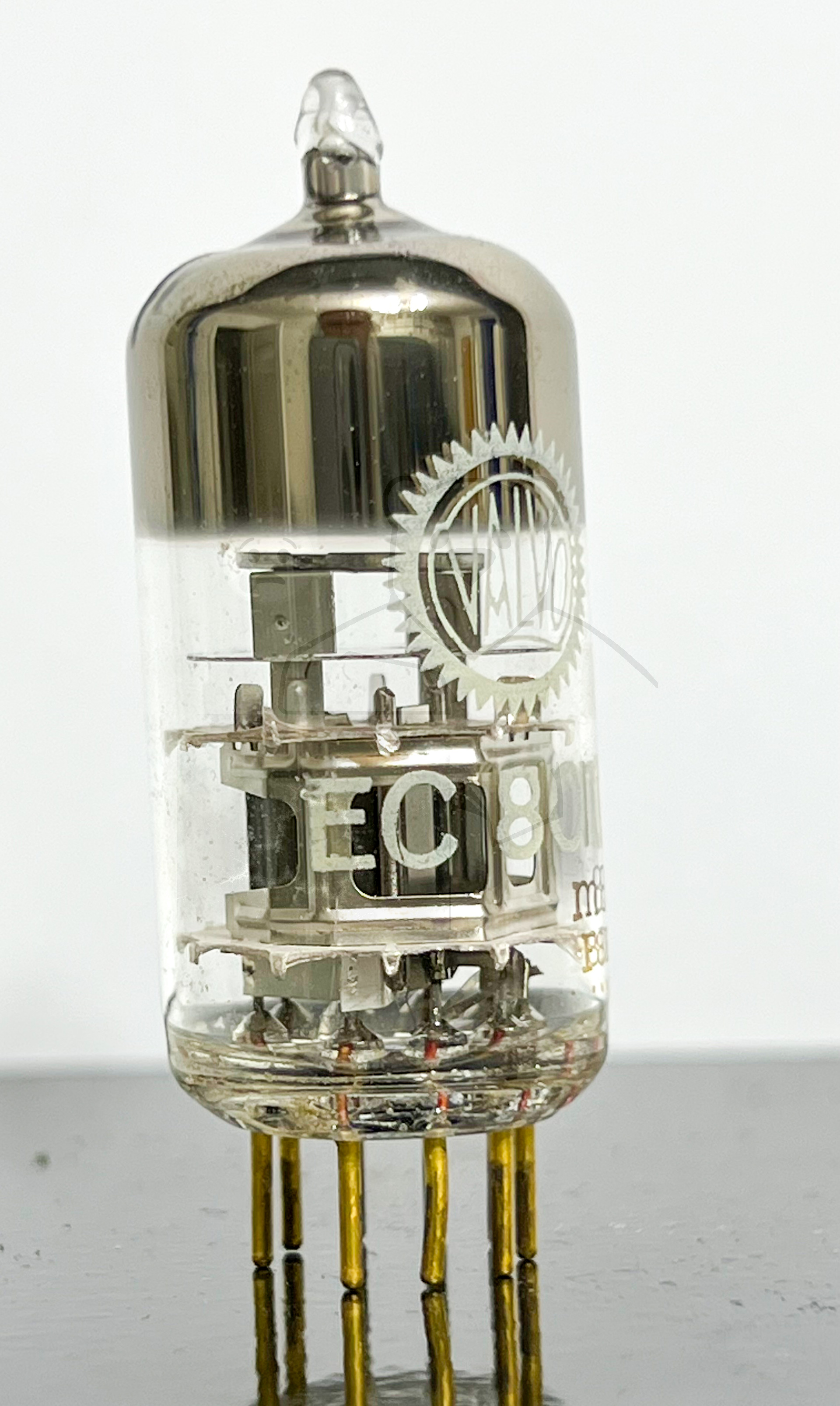

Röhre EC8010 #5113 Bild 1

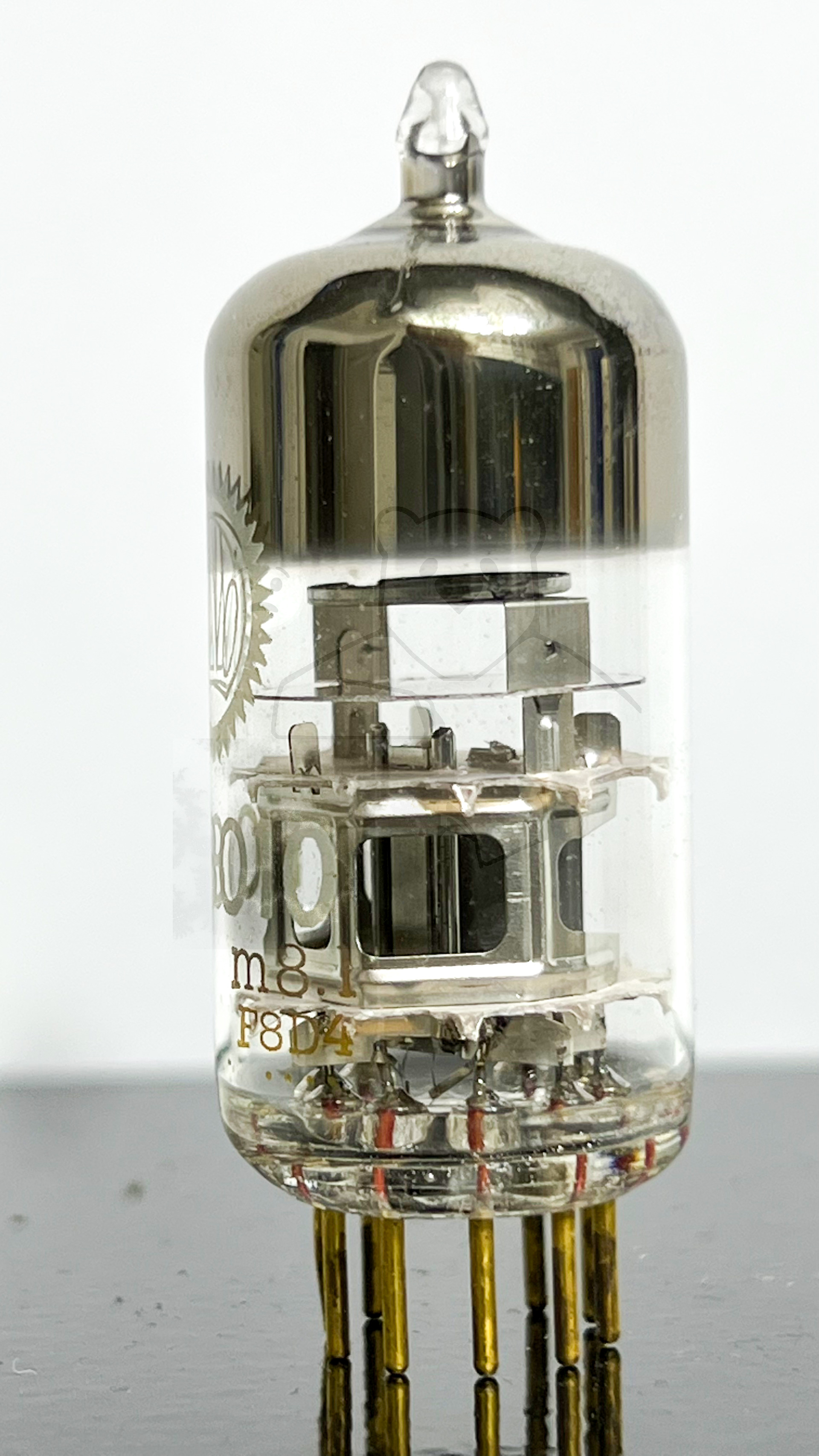

Röhre EC8010 #5113 Bild 2

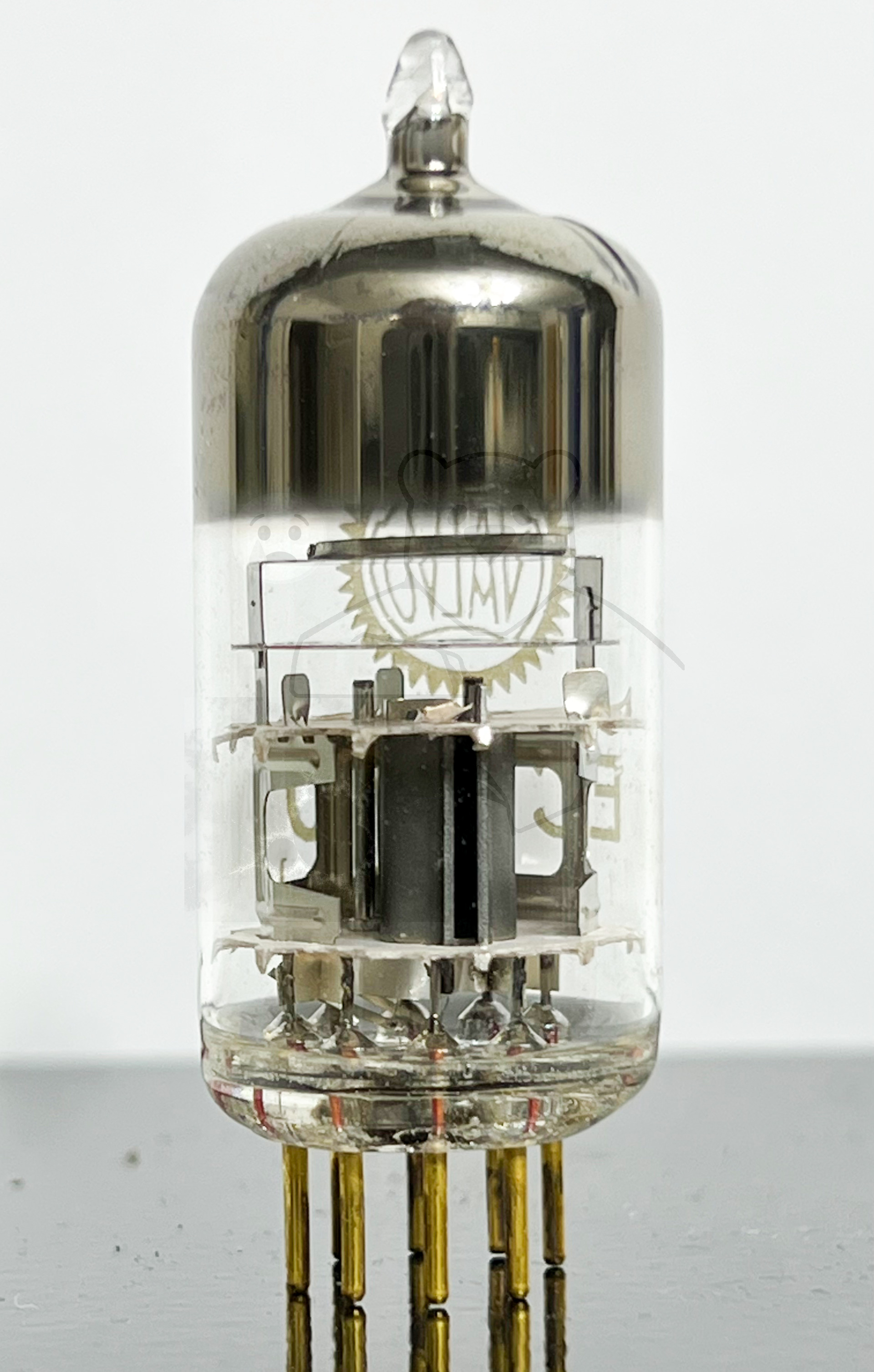

Röhre EC8010 #5113 Bild 3

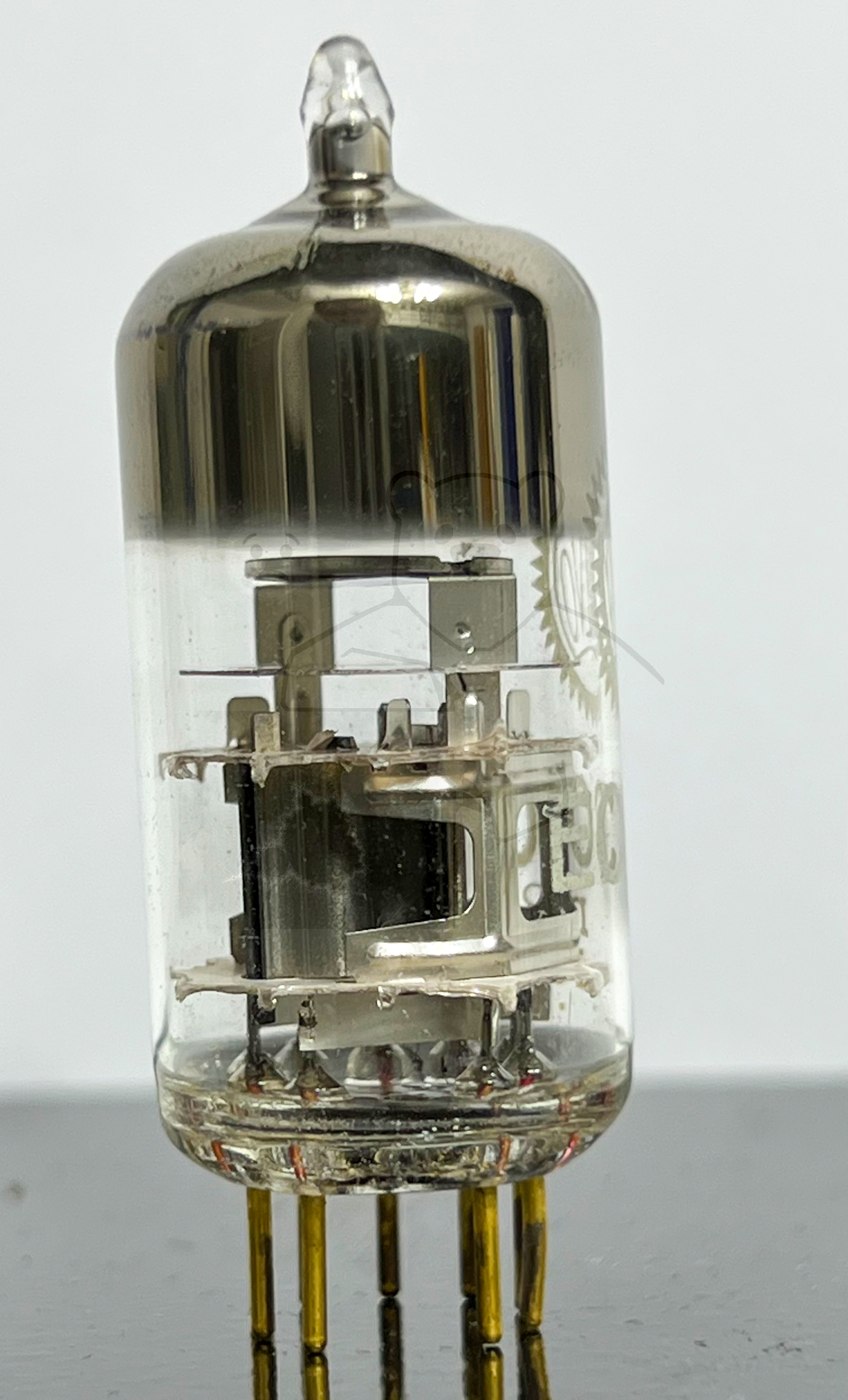

Röhre EC8010 #5113 Bild 4
