đ Beschreibung der Röhre: PL84 Inventarnummer: 04932
| Name | â PL84 |
| Vergleichsname | 15CW5 |
| Hersteller | â Funkwerk Erfurt |
| Heizspannung (Volt) | 15 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | Markiert als 'Erste Wahl' |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 15282 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S120b |
đ Beschreibung der Systeme fĂŒr die Röhre: PL84
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 9 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PL84
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PL84
Datenblatt PL84 Lamina [www.tubedata.info].pdf (4284 kB)
Datenblatt PL84 Philips Version 1 [www.tubedata.info].pdf (704 kB)
Datenblatt PL84 Philips Version 2 [www.tubedata.info].pdf (117 kB)
Datenblatt PL84 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (5146 kB)
Pruefkarte PL84 - Funke W19 Roehrenpruefer.pdf (165 kB)
Pruefkarte PL84 - Neuberger RPM370 Roehrenmessgeraet.pdf (188 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PL84

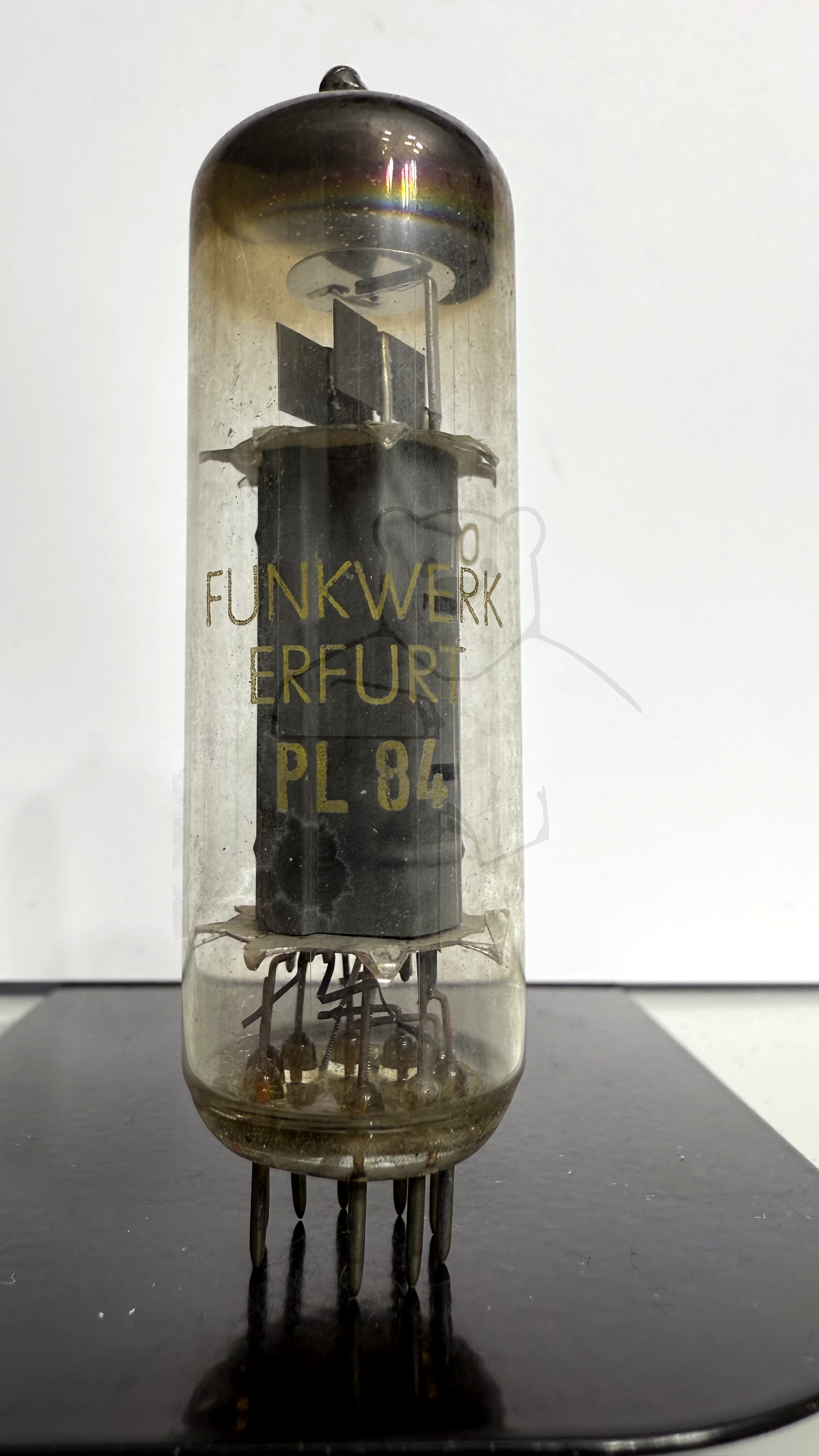

Röhre PL84 #4932 Bild 1
