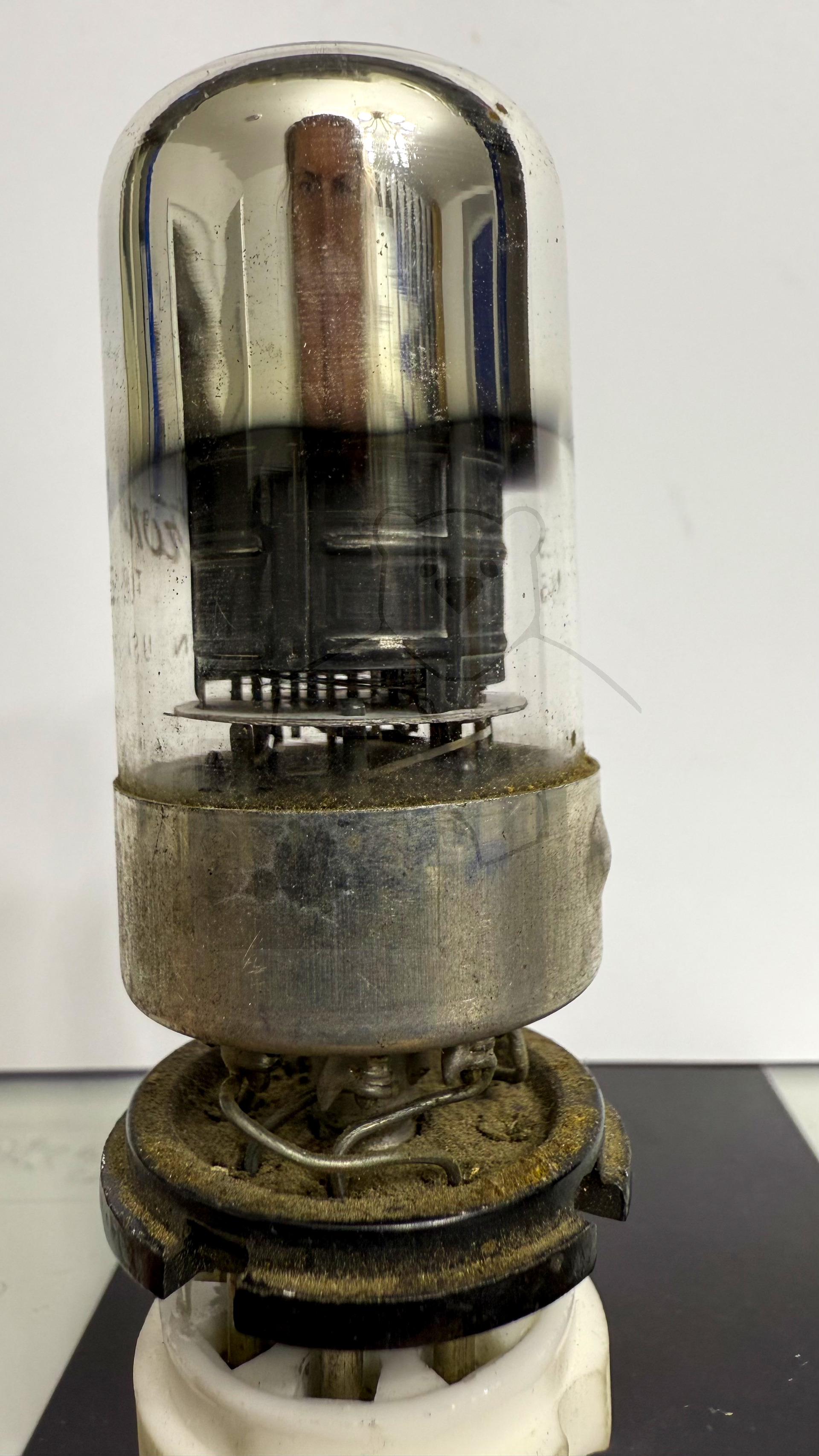

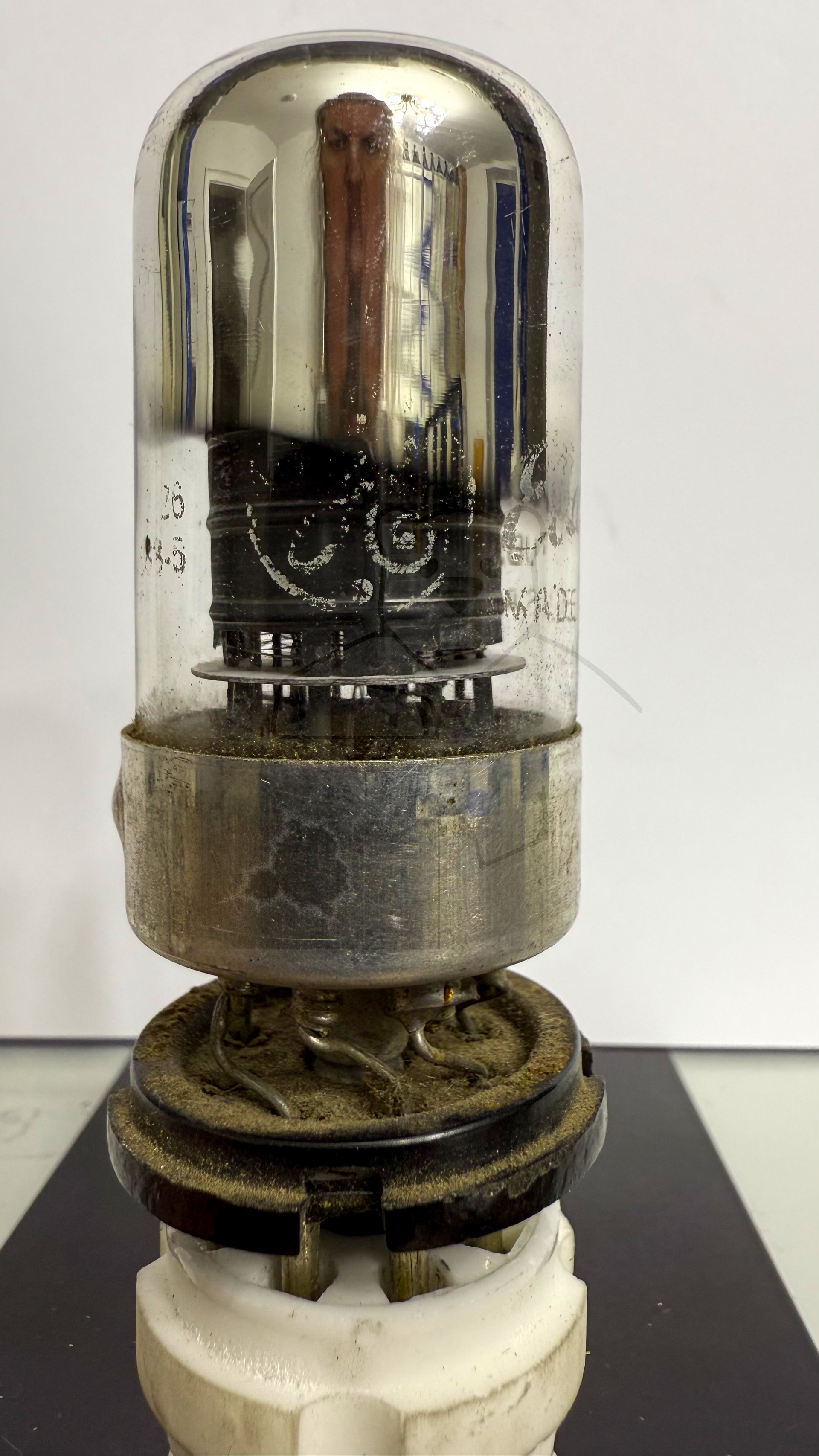

Daten und Bilder der Röhre: 7A8 (Umgesockelt)

🔎 Beschreibung der Röhre: 7A8 (Umgesockelt) Inventarnummer: 04843

Name	→ 7A8 (Umgesockelt)
Vergleichsname
Hersteller	→ General Electric
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	Umgesockelt → Liste aller Röhren mit: Umgesockelt

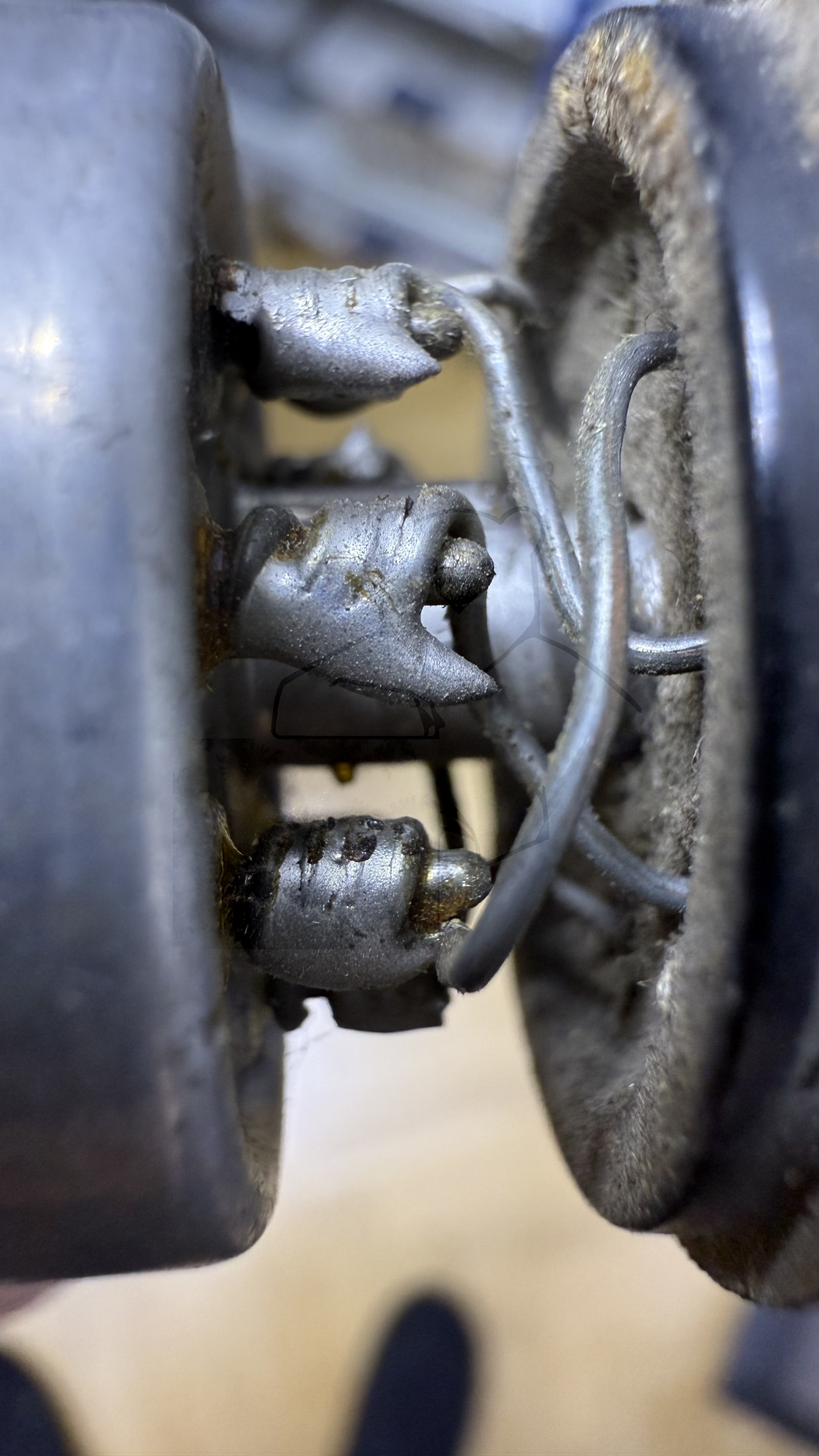

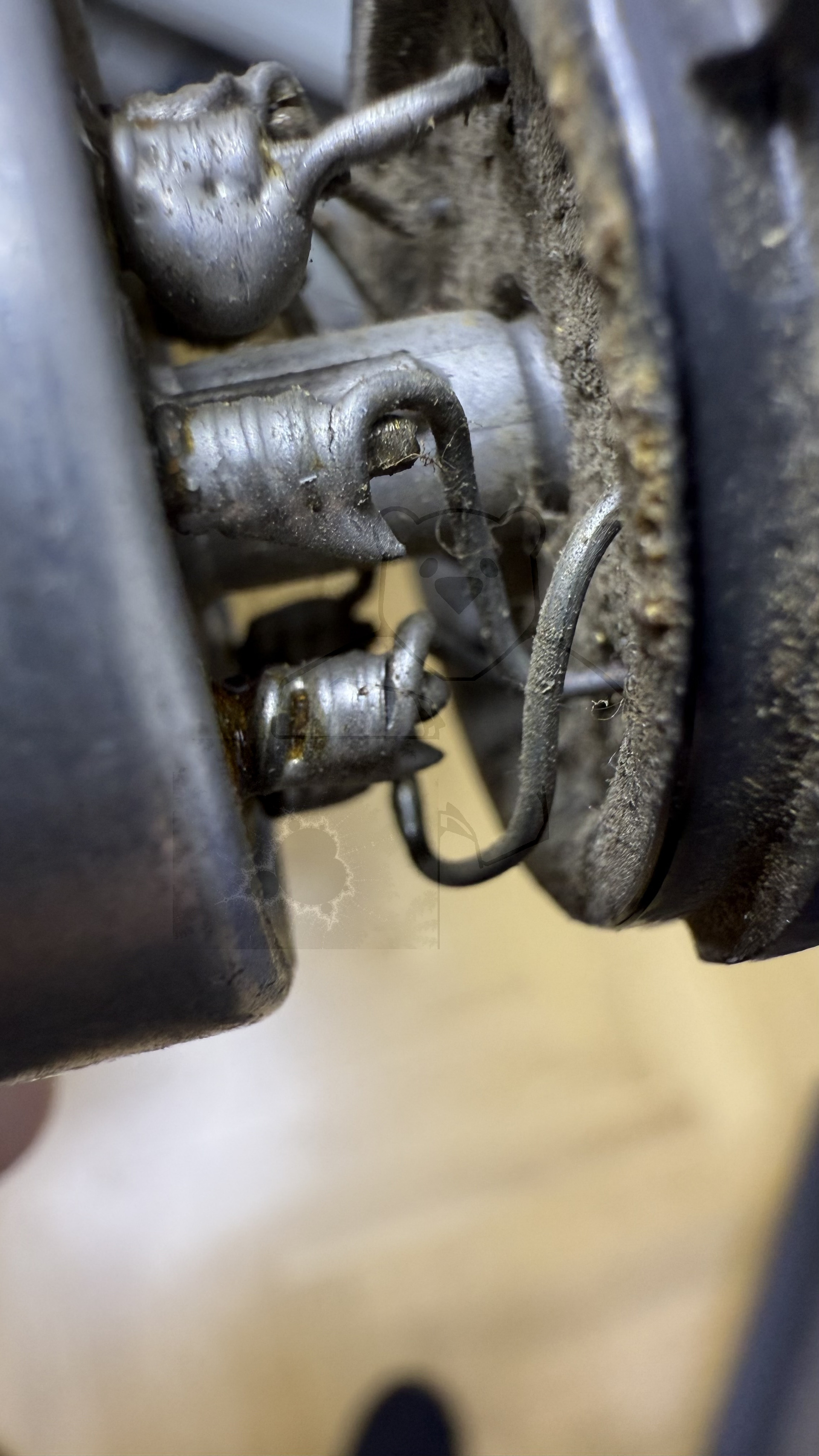

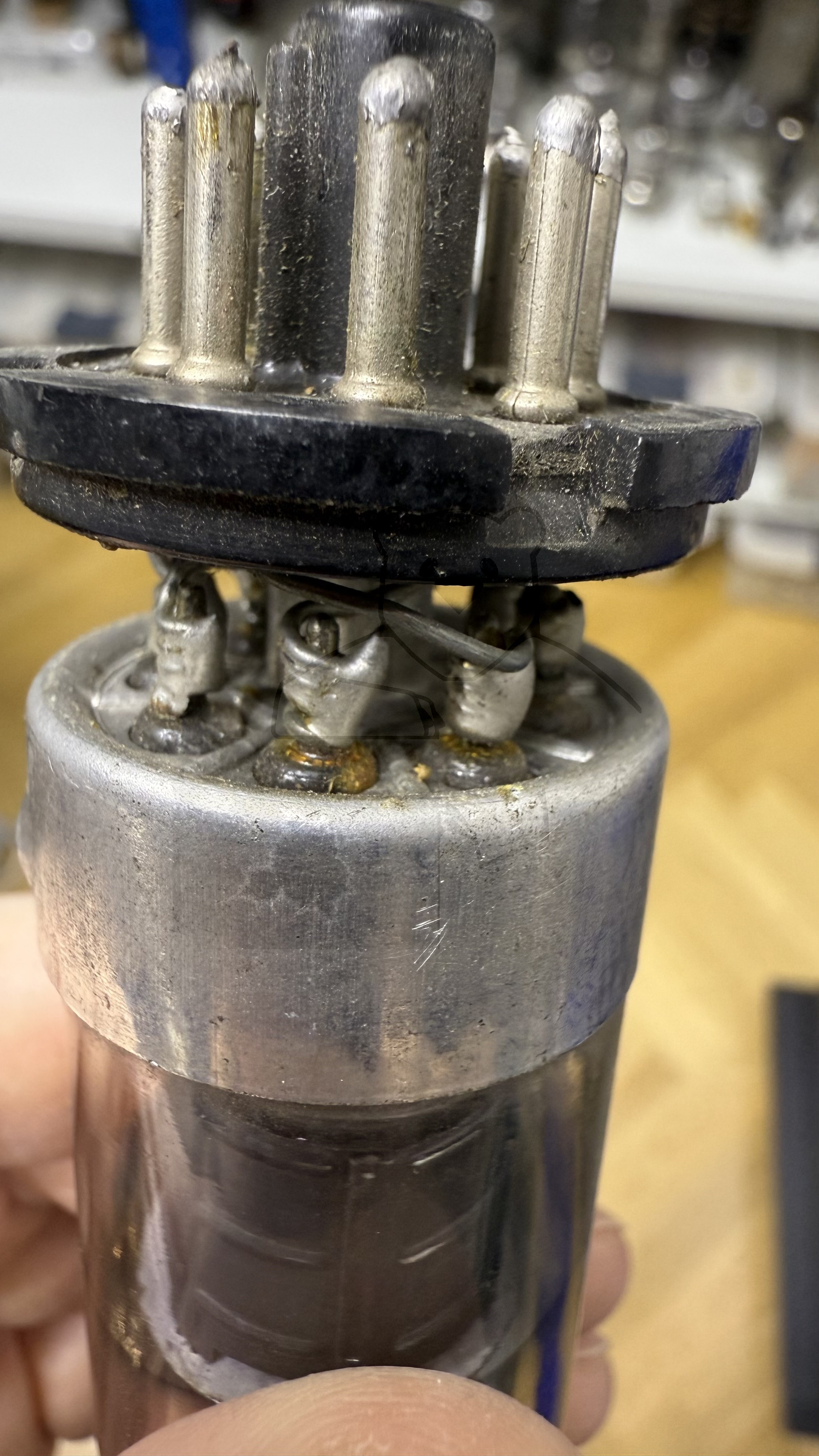

Informationen Röhrentyp	Umgesockelt Loktal auf Oktal
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S111a

🔎 Beschreibung der Systeme für die Röhre: 7A8 (Umgesockelt)

	System 1
Kathode	7
Gitter 1	4
Gitter 2	3
Gitter 3	5
Gitter 4	6
Gitter 5	5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

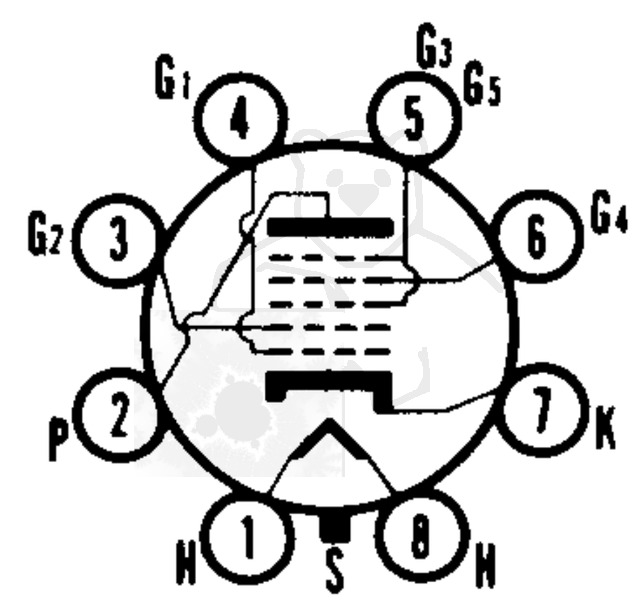

🔎 Sockelschaltung der 7A8 (Umgesockelt)

Bildquelle: Sylvania Datenblatt

🔎 Datenblätter zur Röhre: 7A8 (Umgesockelt)

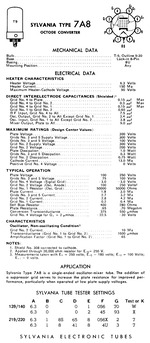

Datenblatt 7A8 Sylvania Version 1.pdf (73 kB)
Datenblatt 7A8 Sylvania Version 2 [www.tubedata.info].pdf (127 kB)
Datenblatt 7A8 Tung-Sol [www.tubedata.info].pdf (215 kB)
Pruefkarte 7A8 CV878 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
