🔎 Beschreibung der Röhre: ECH21 Inventarnummer: 04842
| Name | → ECH21 |
| Vergleichsname | |
| Hersteller | → Ultron |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,33 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | 25051 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S111b |
🔎 Beschreibung der Systeme für die Röhre: ECH21
| System 1 | System 2 | |
| Kathode | Führungsnase | Führungsnase |
| Gitter 1 | 4 | 6 |
| Gitter 2 | 5 | |
| Gitter 3 | 7 | |
| Gitter 4 | 5 | |
| Gitter 5 | Führungsnase | |
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 3 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 8 | 1, 8 |
| Abschirmung | Führungsnase | Führungsnase |
| Funktion | → Oszillator |
→ Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der ECH21
Bildquelle: Philips Datenblatt
🔎 Datenblätter zur Röhre: ECH21
Anwendung ECH21 Version 1 [www.tubedata.info].pdf (1846 kB)
Anwendung ECH21 Version 2 [www.tubedata.info].pdf (890 kB)
Datenblatt ECH21 Philips [www.tubedata.info].pdf (76 kB)
Datenblatt ECH21 Tesla [www.tubedata.info].pdf (1808 kB)
Pruefkarte ECH21 ECH71 - Karte 1 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte ECH21 ECH71 - Karte 2 - Funke W19 Roehrenpruefer.pdf (137 kB)
Pruefkarte ECH21 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (184 kB)
Pruefkarte ECH21 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECH21

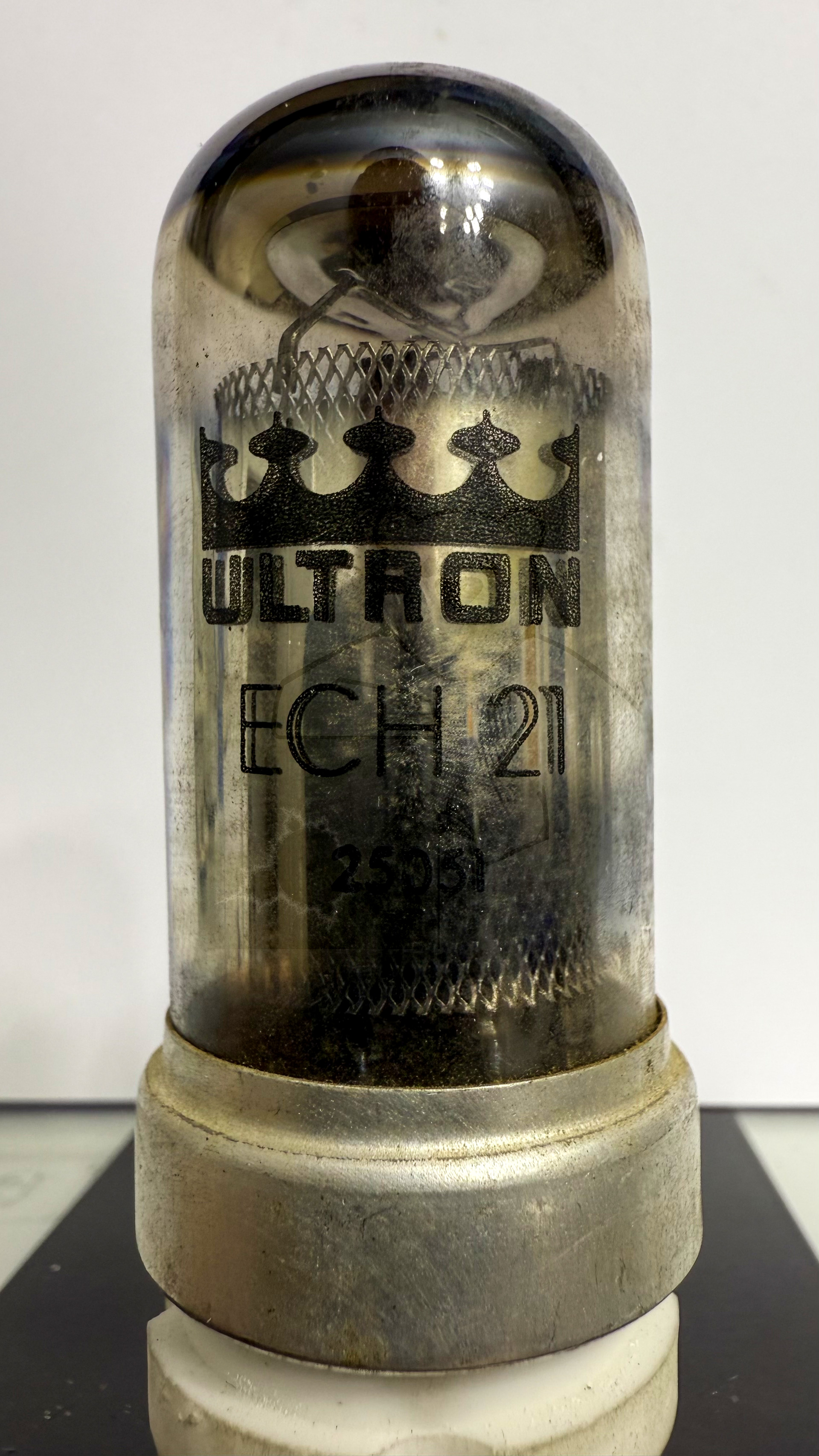

Röhre ECH21 #4842 Bild 1

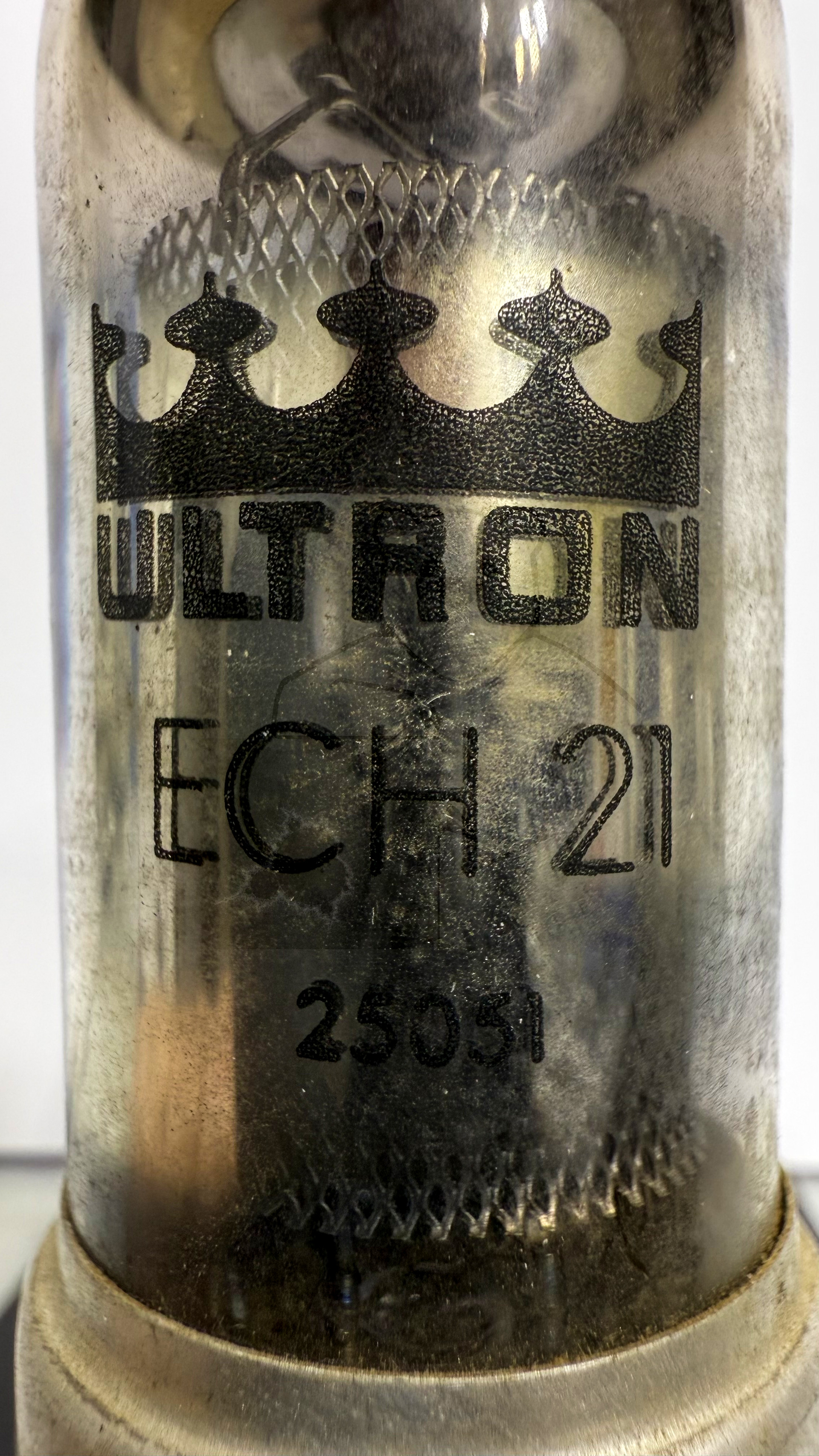

Röhre ECH21 #4842 Bild 2

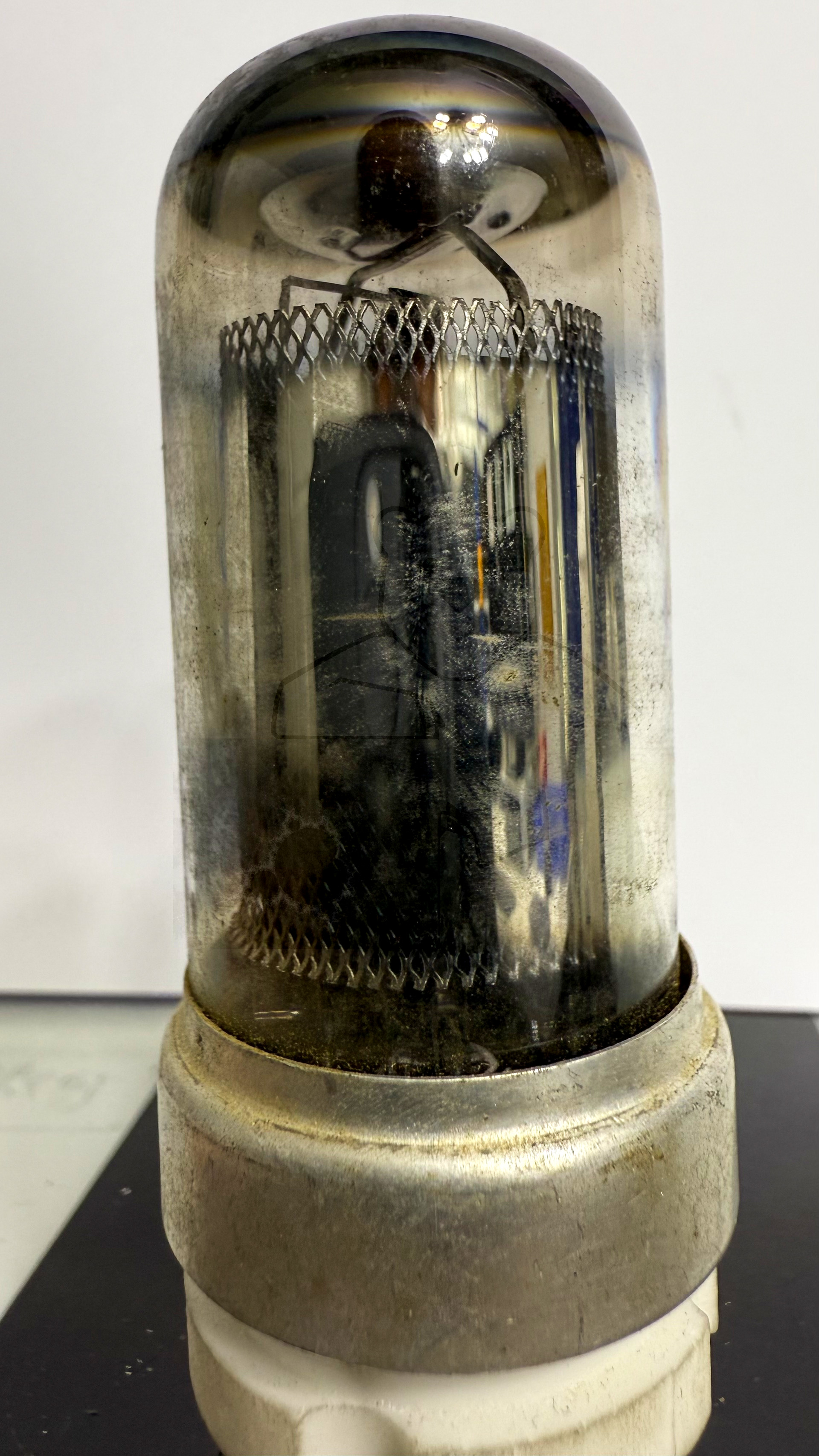

Röhre ECH21 #4842 Bild 3

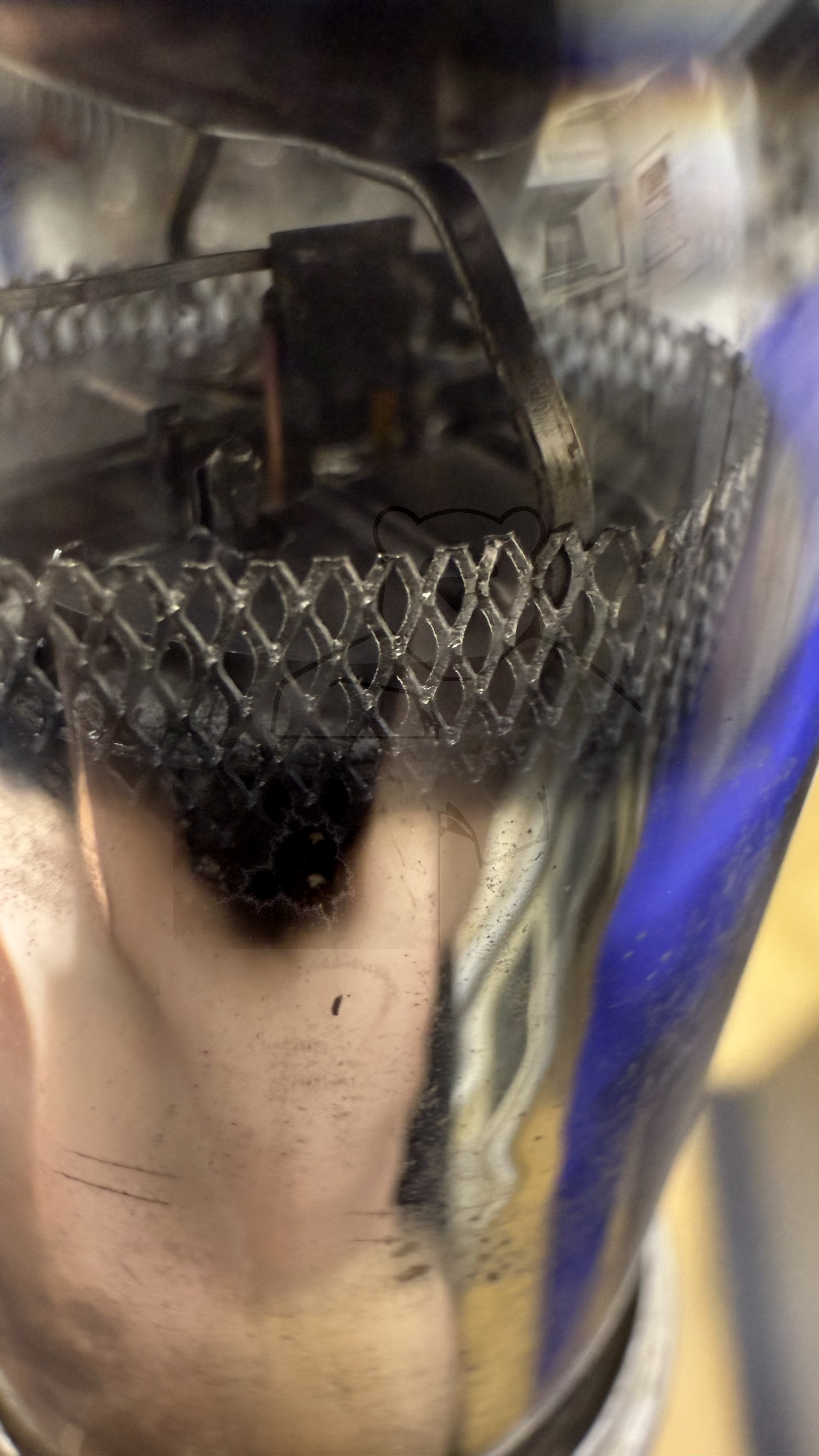

Röhre ECH21 #4842 Bild 4

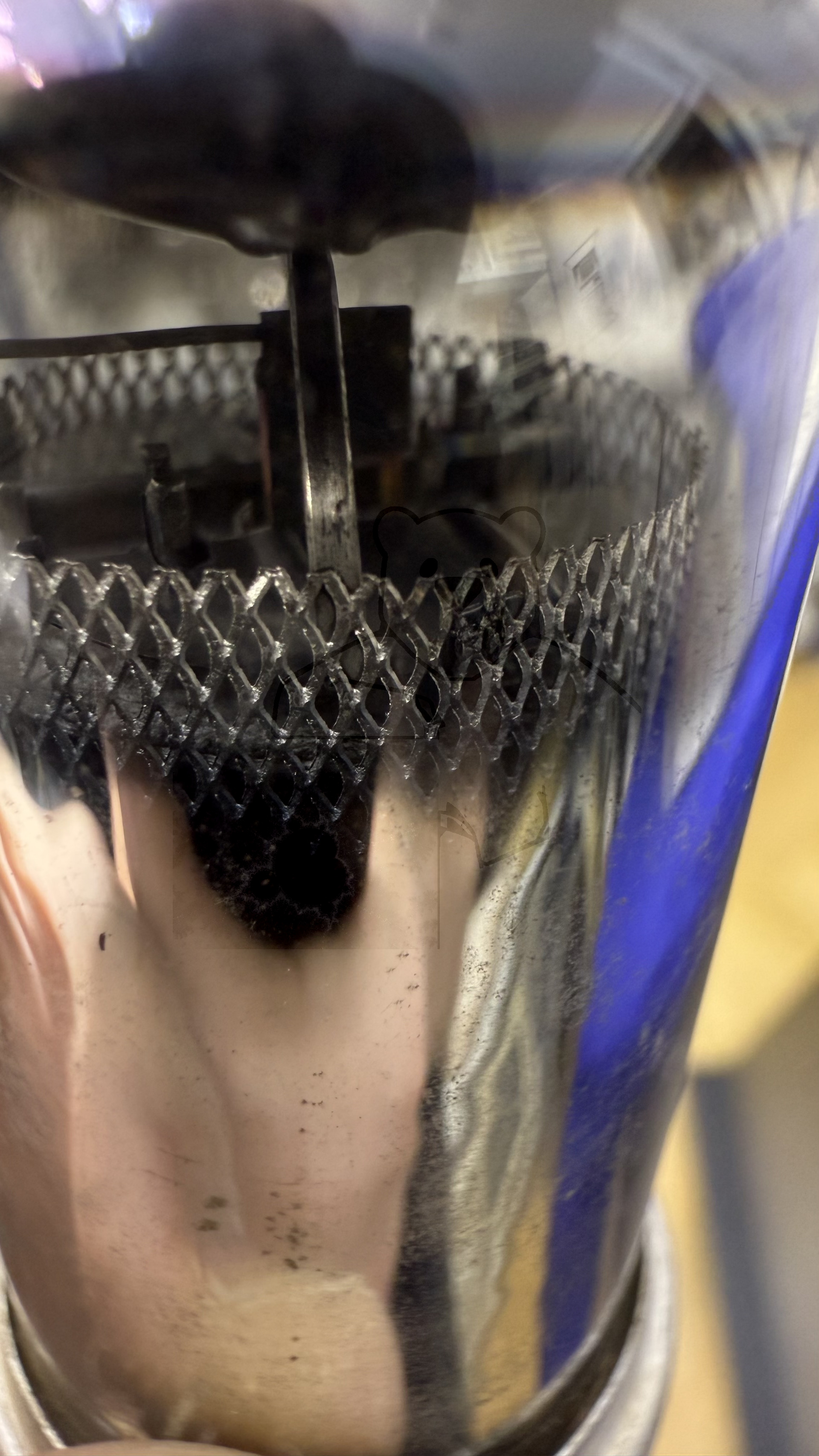

Röhre ECH21 #4842 Bild 5

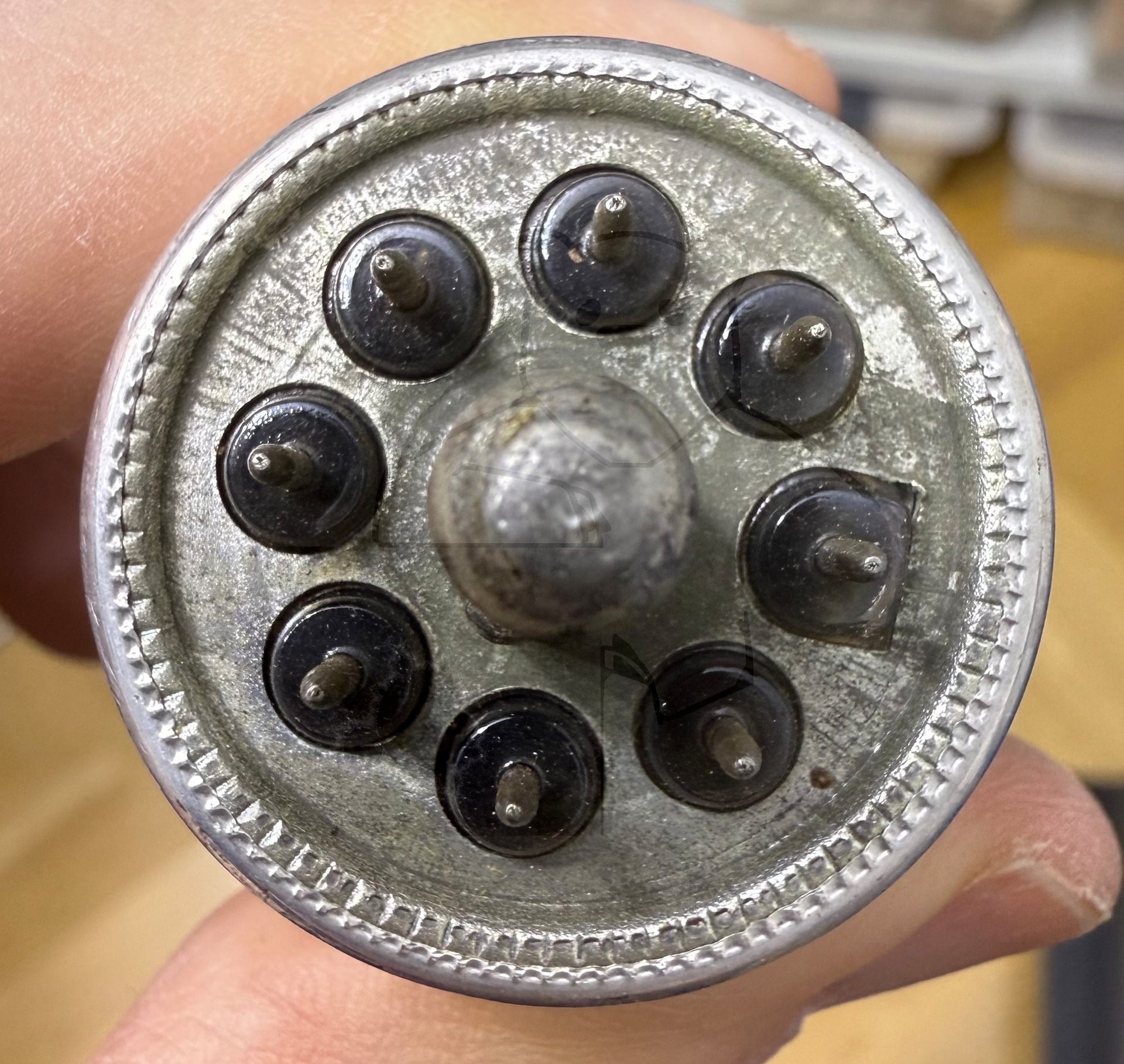

Röhre ECH21 #4842 Bild 6
