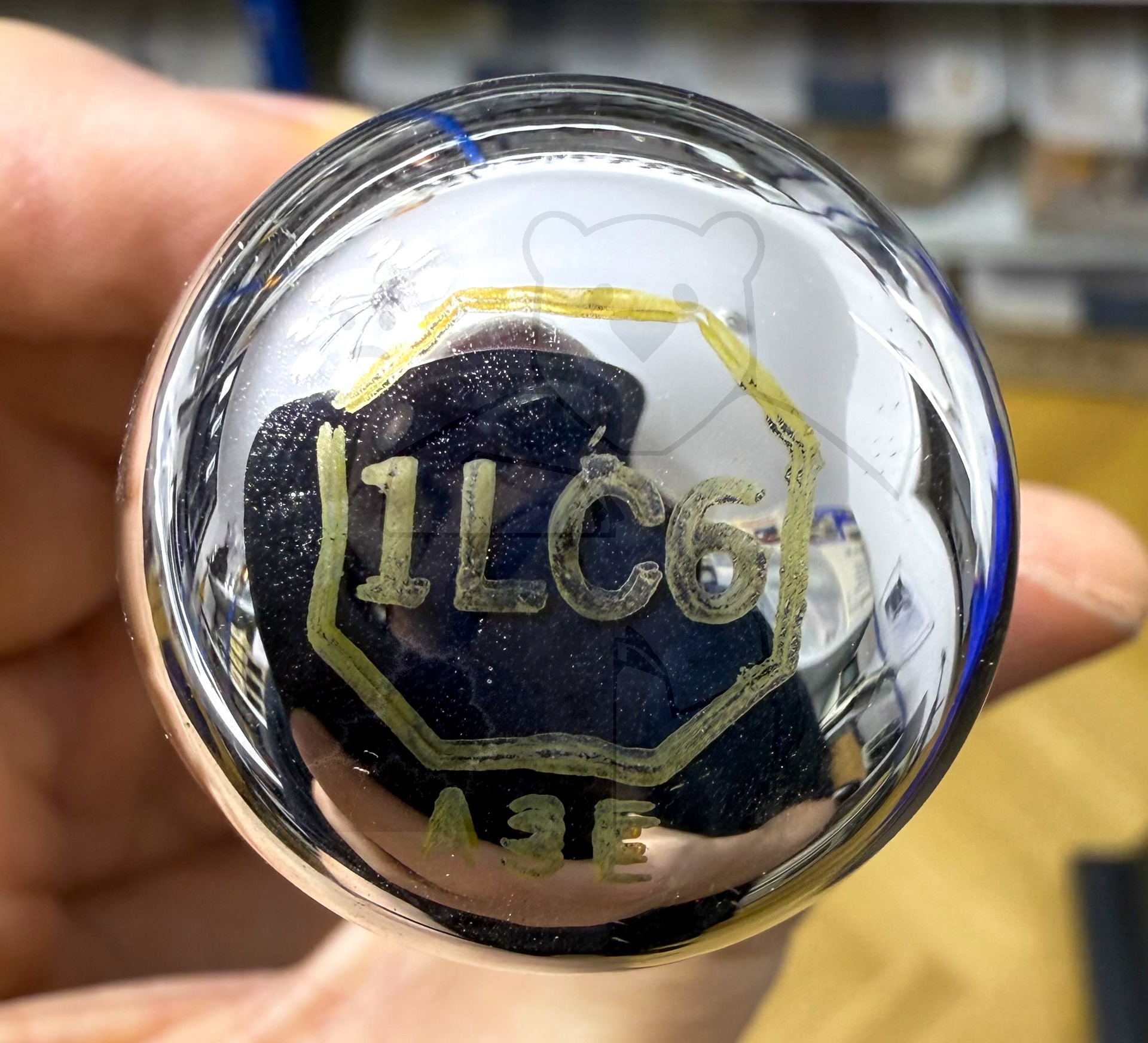

Daten und Bilder der Röhre: 1LC6

🔎 Beschreibung der Röhre: 1LC6 Inventarnummer: 04839

Name	→ 1LC6
Vergleichsname	CV778 VT-178
Hersteller	→ Sylvania
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt

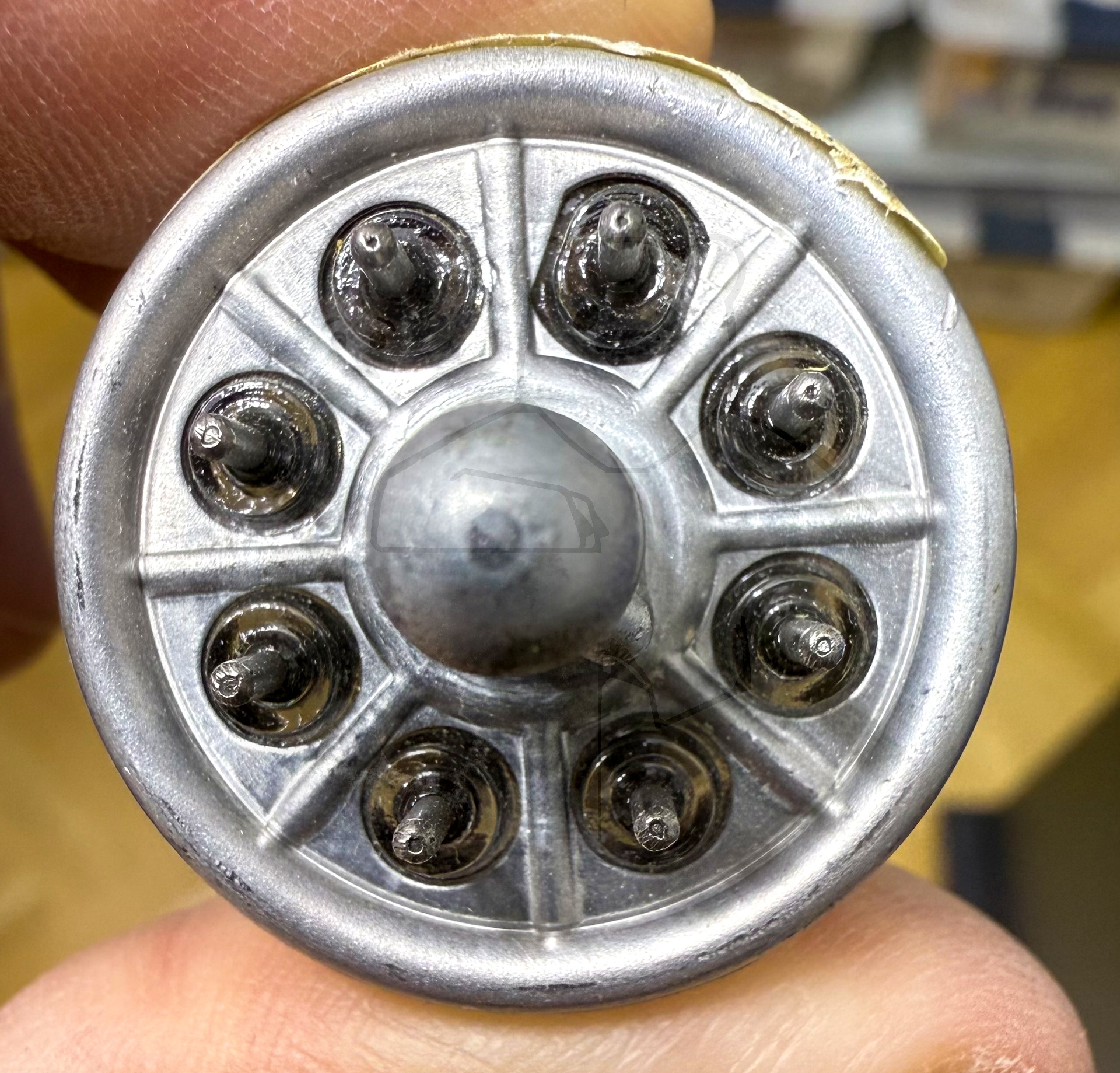

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S111a

🔎 Beschreibung der Systeme für die Röhre: 1LC6

	System 1
Kathode	1
Gitter 1	4
Gitter 2	3
Gitter 3	5
Gitter 4	6
Gitter 5	5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 1LC6

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 1LC6
Datenblatt 1LC6 RCA [www.tubedata.info].pdf (73 kB)
Datenblatt 1LC6 Tung-Sol [www.tubedata.info].pdf (67 kB)
Pruefkarte 1LC6 - Neuberger RPM370 Roehrenmessgeraet.pdf (203 kB)
Pruefkarte 1LC6 VT-178 - Funke W19 Roehrenpruefer.pdf (169 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
